イネーブルスイッチ A4E
- 通常単価(税別)
- 2,771円～4,917円
- 税込単価
- 3,048円～5,409円
ロボット操作の安全に最適な3ポジションイネーブルスイッチ。【特長】・確実なクリック感・3ポジションスイ...
詳細を確認- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
| 形式 | 標準品仕様 |
|---|---|
| 形A4E-B200SS | 2接点、取りつけ金具なし、シールゴムなし |
| 形A4E-B200HS | 2接点、水平取りつけ、シールゴムなし |
| 形A4E-B200VA | 2接点、垂直取りつけ、シールゴム付き |
| 形A4E-C211VA | 4接点、垂直取りつけ、シールゴム付き |
A4E-B200SSの外観
2接点タイプ、取りつけ金具なし
A4E-B200SSの寸法図 単位：mm
A4E-B200HSの外観
2接点タイプ、水平取りつけ
A4E-B200HSの寸法図 単位：mm
A4E-B200VAの外観
2接点タイプ、垂直取りつけ、シールゴム付き
A4E-B200VAの寸法図 単位：mm
A4E-C211VAの外観
4接点タイプ、垂直取りつけ、シールゴム付き
A4E-C211VAの寸法図 単位：mm
認証規格
| 認証機関 | 規格 | ファイルNo. |
|---|---|---|
| UL * | UL508、CSA C22.2 No.14 | E76675 |
| TUV SUD | EN60947-5-1（直接開路動作認証）、EN60947-5-8 | オムロン社サポートセンターまでお問合せください。 |
| CQC（CCC） | GB/T 14048.5 | 2003010305070634 |
*ULでCSA C22.2 No.14規格の認証をとっています。
安全規格認証定格
TUV（EN60947-5-1）
| 使用カテゴリ | AC-15 | DC-13 |
|---|---|---|
| 定格作動電流（Ie） | 0.75A | 0.55A |
| 定格作動電圧（Ue） | 240V | 125V |
UL／CSA（UL508、 CSA C22.2 No.14）、CCC（GB/T 14048.5）
DC24V 300mA（誘導負荷） AC125V 1A（抵抗負荷）
定格
| 定格絶縁電圧 | 250V |
|---|---|
| 定格通電電流 | 2.5A |
| 定格負荷 | DC24V 300mA（誘導負荷）、AC125V 1A（抵抗負荷） |
| 最小適用負荷 | DC24V 4mA |
| インパルス耐電圧 | 異極：4.0kV、同極：2.5kV |
| 使用周囲温度 | -10～+55℃（ただし、氷結しないこと） |
| 使用相対湿度 | 35～85%（ただし、結露しないこと） |
| 保存周囲温度 | -25～+65℃ |
性能
| 絶縁抵抗 | 100MΩ以上（DC500Vメガにて） |
|---|---|
| 接触抵抗 | 100mΩ以下（初期値） |
| 耐振動 | 10～55Hz 片振幅0.75mm以上 |
| 耐衝撃 | 150m/s2 |
| 機械的耐久性 | OFF→ON：100万回以上 OFF→ON→OFF（直接開路）：10万回以上 |
| 電気的耐久性 | 10万回以上 |
| 保護構造 | IP65（シールゴム付きタイプのみ） |
- ※ 動作特性等はカタログをご覧ください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,540円 ( 3,894円 ) | 1日目 |
2,771円 ( 3,048円 ) | 在庫品1日目当日出荷可能 |
4,025円 ( 4,428円 ) | 在庫品1日目当日出荷可能 |
4,917円 ( 5,409円 ) | 1日目 |
詳細情報
基本情報
ロボット操作の安全に最適な3ポジションイネーブルスイッチ。
【特長】
・確実なクリック感
・3ポジションスイッチが要求される、米国規格ANSI/RIA R15.06-1999.に適合
・スイッチ取り付け方向の選択自由
ご注意
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。

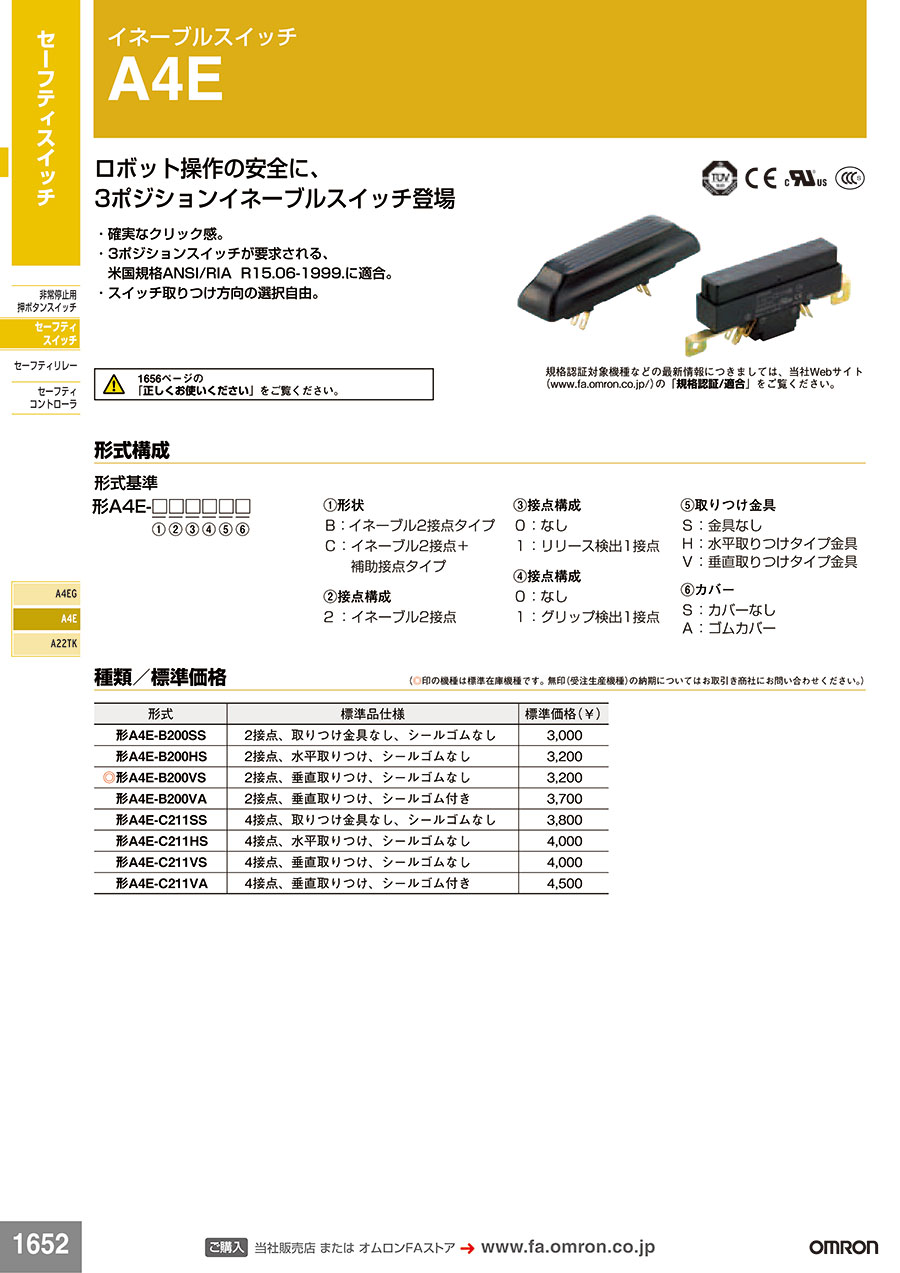

カタログ
商品担当おすすめ
よくあるご質問（FAQ）
イネーブルスイッチが中間位置（ポジション2）にあるときにロボットなどは動作します。
人間が危険を感じた際にスイッチを放したり（ポジション1）、強く押さえたり（ポジション3）する動作によってロボットなどは停止し、安全を確保することができます。
