ソリッドステート・タイマ H3DK-G
- 通常単価(税別)
- 9,163円
- 税込単価
- 10,079円
1台で1～120秒の間で2種類の時間レンジが選択可能なスターデルタ・タイマ。【特長】・AC／DCフリー...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
H3DK-G AC/DC24-240の仕様・寸法情報
商品情報
ソリッドステート・タイマ H3DK-G AC/DC24-240の仕様
H3DK-Gの外観
- 取り付け方法：DINレール取り付け
- 安全規格：cURus（UL508CSA C22.2 No.14）／EN61812-1／IEC60664-1 4kV/2／EN50274
- 付属品：ネームラベル
H3DK-Gの寸法図
（単位：mm）
定格
| 電源電圧 *1 | ･ AC/DC24～240V 50／60Hz *2 ･ DC12V *2 | |
|---|---|---|
| 許容電圧変動範囲 | ･ AC/DC24～240V ： 定格電圧の85%～110% ･ DC12V ： 定格電圧の90%～110% | |
| 電源リセット | 最小電源開放時間 0.5s | |
| 復帰電圧 | 定格電圧の10%以下 | |
| 消費電力 | 形H3DK-G | AC240V時 ： 6.6VA以下 *3 |
| 形H3DK-GA | DC12V時 ： 0.9W以下 | |
| 制御出力 | 接点出力（限時（リレー）1c（回路）、1c（△回路）） ： AC250V 5A 抵抗負荷（cosφ=1）、DC30V 5A 抵抗負荷 *4 DC125V 0.15A max. 抵抗負荷、DC125V 0.1A max. L/R=7ms 最小適用負荷 ： DC5V 10mA（P水準、参考値） 接点材質 ： Ag合金＋Auメッキ | |
| 使用温度範囲 | -20～+55℃（ただし、氷結しないこと） | |
| 保存温度範囲 | -40～+70℃（ただし、氷結しないこと） | |
| 使用周囲湿度 | 25～85% | |
- *1電源電圧をDC24Vで使用時は、約0.25Aの突入電流がありますので、センサなどの無接点出力でタイマ本体の電源を開閉するときは注意が必要です。
- *2DC電源のリップルは20%以下です。
- *3DC時の参考消費電力は、カタログを参照ください。
- *4制御出力は形H3DK単体の定格です。2個以上並べてご使用の時は、「取り付け間隔と出力開閉容量との関係」を参照ください。
性能
| 動作時間のばらつき | ±1%（最大目盛に対する割合）以下 | |
|---|---|---|
| セット誤差 | ±10%（最大目盛に対する割合）±0.05s以下 | |
| 切換時間 | 総合誤差±（切替時間の25%+5ms）以下 | |
| 電圧の影響 | ±0.5%（最大目盛に対する割合）以下 | |
| 温度の影響 | ±2%（最大目盛に対する割合）以下 | |
| 絶縁抵抗 | 100MΩ以上（DC500Vメガにて） | |
| 耐電圧 | AC2,000V 50／60Hz 1min（充電金属部と非充電金属部間） AC2,000V 50／60Hz 1min（制御出力と操作回路間） AC1,000V 50／60Hz 1min（非連続接点間） | |
| インパルス電圧 | ･ AC/DC 24～240V ： 5kV（電源端子間）、5kV（導電部端子と露出した非充電金属部間） ･ DC12V ： 1kV（電源端子間）、1.5kV（導電部端子と露出した非充電金属部間） | |
| 耐ノイズ | ノイズシミュレータによる方形波ノイズ（パルス幅 100ns/1μs立ち上がり1ns）±1.5kV | |
| 静電気耐力 | 4kV（誤動作）、8kV（破壊） | |
| 振動 | 耐久 | 10～55Hz 片振幅0.75mm 3方向 各2h |
| 誤動作 | 10～55Hz 片振幅0.5mm 3方向 各10min | |
| 衝撃 | 耐久 | 1,000m/s2 6方向 各3回 |
| 誤動作 | 100m/s2 6方向 各3回 | |
| 寿命 | 機械的 | 1,000万回以上（無負荷、開閉ひん度1,800回/h） |
| 電気的 | 10万回以上（AC250V 5A、抵抗負荷、開閉ひん度360回/h） | |
| 保護構造 | IP30（端子部はIP20） | |
| 質量 | 約120g | |
適用規格
| 安全規格 | cURus ： UL508／CSA C22.2 No.14 EN50274 ： フィンガープロテクト、ハンドプルーフ垂直方向のみ EN61812-1 ： 汚染度2／過電圧CategoryIII CCC ： GB/T 14,048.5 汚染度2／過電圧CategoryIII * LR ： Test Specification No.1-2002 Category ENV1.2 | |
|---|---|---|
| EMC | （EMI） 放射妨害電界強度 雑音端子電圧 高調波電流 電圧変動、フリッカ （EMS） 静電気放電イミュニティ 電界強度イミュニティ バーストノイズイミュニティ サージイミュニティ 伝導性ノイズイミュニティ 電圧ディップ／電断イミュニティ | EN61812-1 EN55011 class B EN55011 class B EN61000-3-2 EN61000-3-3 EN61812-1 IEC61000-4-2 IEC61000-4-3 IEC61000-4-4 IEC61000-4-5 IEC61000-4-6 IEC61000-4-11 |
CCC取得条件について
| 推奨ヒューズ | 0216005（250VAC,5A）Littelfuse製 |
|---|---|
| 定格動作電圧Ue 定格動作電流Ie | AC-15： Ue： 250VAC, Ie： 3A AC-13： Ue： 250VAC, Ie： 5A DC-13： Ue： 30VDC, Ie： 0.1A |
| 定格絶縁電圧 | 250V |
| 定格インパルス電圧（高度：2,000mまで） | 4kV（AC240V時） |
| 条件付短絡電流 | 1,000A |
H3DKの2台以上の取り付け間隔と出力開閉容量との関係（参考値）
取り付け間隔と負荷電流の関係は、下図を参照。
これ以上の負荷条件で使用になると、タイマ内部の温度上昇の関係で内部部品の寿命が短くなる恐れがあるので注意。
試験方法
- 試料：形H3DK-G
- 印加電圧：AC240V
- 取り付け間隔：0mm、5mm、10mm、50mm
取り付け間隔と負荷電流の関係
試験方法イメージ
接続
H3DK-Gの内部接続図
H3DK-Gの端子配置図
※電源端子には極性がありません。
各部の名称とはたらき
H3DK-Gの正面図
H3DK-Gの底面図
- 注1.端子の接続は、2.5mm2以下の単線または絶縁スリーブつきのバー端子を使用してください。
- 接続後の耐電圧を確保するために端子へ挿入する露出導電部の長さは8mm以下としてください。
- 注2.ねじ締めつけトルク／推奨トルク：0.49N･m、最大トルク：0.98N･m max
2.5mm2以下の単線の場合
絶縁スリーブつきのバー端子の場合
注意・禁止事項
- ※ 開閉に伴うアークやリレーの発熱などにより、発火または爆発を引き起こす恐れがあります。引火性ガス・爆発性ガスなどの雰囲気では使用しないでください。
- ※ H3DKシリーズは電源トランスレス方式になっています。電源印加状態で、入力端子に触れますと感電することがありますから充分ご注意ください。
- ※ 負荷の種類によって突入電流が異なり接点の開閉ひん度・使用回数などにも影響します。定格電流と共に突入電流を確認して余裕をもった回路設計を行ってください。
- ※ 出力リレーの寿命は、開閉容量、開閉条件により大きく異なるので必ず実使用条件を考慮し、定格負荷、電気的寿命回数内でご使用ください。寿命を超えた状態で使用すると接点溶着や焼損の恐れがあります。また、負荷電流は必ず定格以下でご使用いたただき、ヒータなどを使用する場合は、必ず負荷回路にサーモ・スイッチをご使用ください。
- ※ 外装ケースは取りはずさないでください。
- ※ 軽度の感電、発火、機器の故障が稀に起こる恐れがあります。分解、改造、修理したり、内部に触らないでください。
- ※ 上記以外の製品情報につきましては、カタログを参照ください。
詳細情報
基本情報
1台で1～120秒の間で2種類の時間レンジが選択可能なスターデルタ・タイマ。
【特長】
・AC／DCフリー電源（AC／DC24～240V）対応。
・DC12V電源タイプを各シリーズに追加。
・UL・CSA・CCC取得、EN61812-1適合、CEマーク対応。
・「ビスが落ちない」「手が触れない」端子構造（EN50274準拠）。
・制御出力：接点出力（1c）。
・端子台：9端子。
・動作方式／復帰方式：限時動作／自己復帰。
・出力方式：限時（リレー）。

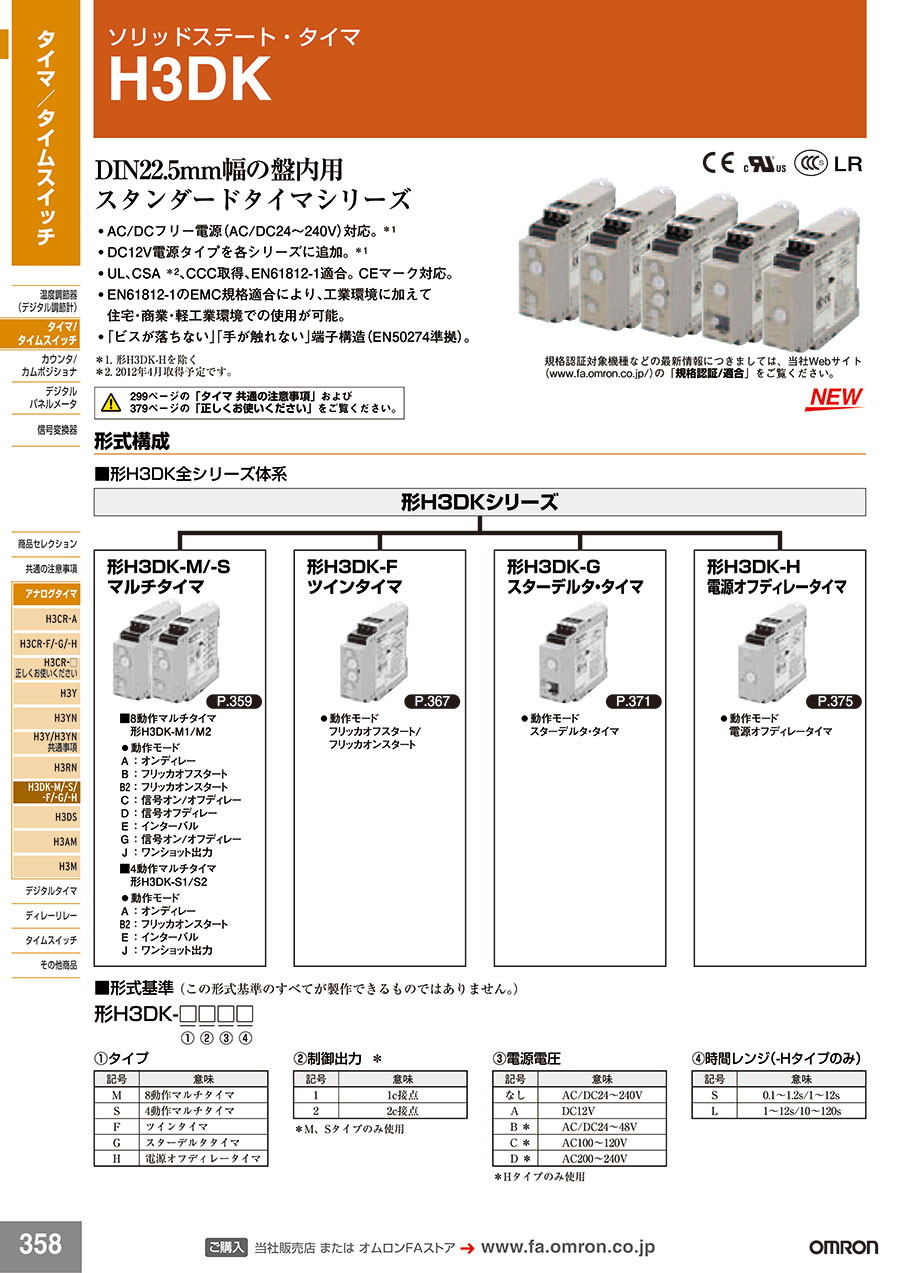

カタログ
