ケーブル VVCシリーズ（シールド無）
- 通常単価(税別)
- 2,359円～51,315円
- 税込単価
- 2,595円～56,447円
北米向けのマルチ規格を取得した300V以下の電気・電子機器配線用ケーブル。【特...
詳細情報を確認するご注意
- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
2464-CL3VVC-AWG22-30-(長さ) UL2464 U-TKVV-AWG22-15P-(長さ)
2464-CL3VVC-AWG16-3-(長さ) NA3VC-16-3-(長さ)
※代替品シリーズ UL適合シールド無し計装ケーブル U-TKVVもしくはNA3VC UL規格から仕様差異をご確認ください。
未確定：候補が1,600型番あります。
商品情報
製品仕様
UL（AWM）・NFPA（70・79）規格対象の電気・電子機器の配線に適合（シールド無しタイプ）。
電線写真
- ※ 写真はシールド有り。
構造

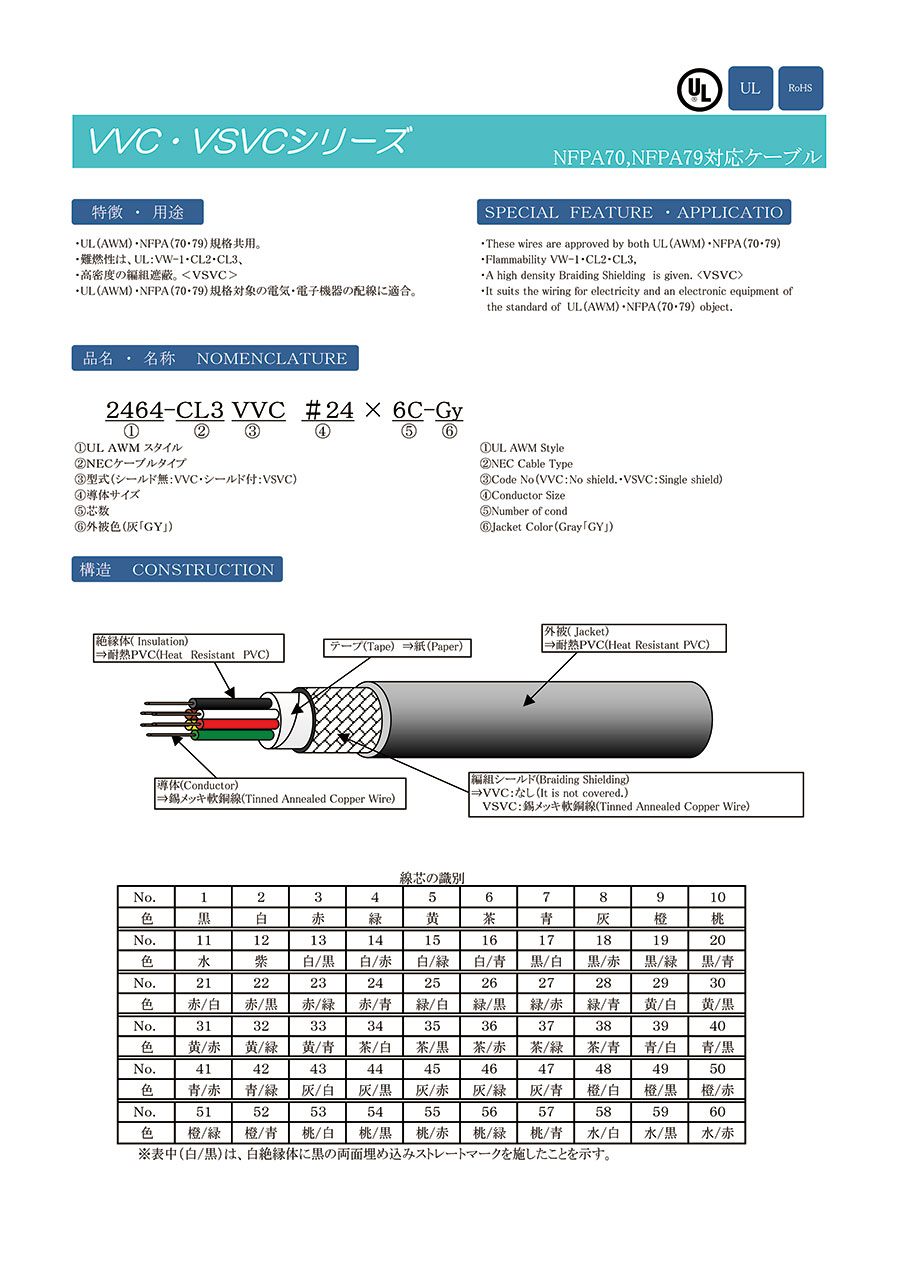

構造図
- 導体:スズメッキ軟銅撚り線
- 絶縁体:非鉛耐熱PVC
- ※ 編組シールドはシールド有りの場合のみ
概要
NEC規格（National Electrical Code）とは、NFPA（米国防火委員会）採択のNFPA70（米国電気工事基準）。
NFPA79（産業機械の電気規格）-2007年版への改訂によりAWM電線の使用制限が追記された。
このシリーズでは、NECに適合するUL13、CL3規格を取得したリスティングケーブルとして幅広く使用可能。
適用規格
- 1.UL:UL758 AWM Style 2464
- 2.NEC:NEC（UL13） Type CL3
品名の記号
品名の記号
定格及び温度範囲
定格電圧・温度
| スタイル | 定格電圧 | 定格温度 |
|---|---|---|
| UL | 300V | 80℃ |
| CL3 | 90℃ |
使用・保存温度
| スタイル | 連続使用温度範囲 | 保存温度範囲 |
|---|---|---|
| UL | -15℃～+80℃ | |
| CL3 | -15℃～+90℃ | |
用途
半導体製造装置、自動車製造装置、センサー業界などを含む産業機器、工作機器の配線に使用。
仕様・特性表:2464-CL3 VVC
| 商品番号 | 導体 | 絶縁体 | 芯数 (C) |
仕上外径 約(mm) |
概算質量 (kg/km) |
許容電流 (at30℃) (A) |
最大 導体抵抗 (at20℃) (Ω/km) |
最小 絶縁抵抗 (at20℃) (MΩ・km) |
耐電圧 AC (V/1min) |
定尺 (m) |
色 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ (AWG) |
構成 (本/mm) |
外径 (mm) |
||||||||||
| 69643 | 24 | 11/0.16 | 1.53 | 2C | 4.9 | 25 | 4.9 | 90.7 | 30.5 | 2000 | 100 | 灰 |
| 69644 | 3C | 5.1 | 30 | 4.9 | ||||||||
| 69645 | 4C | 5.5 | 35 | 4.4 | ||||||||
| 69646 | 6C | 6.4 | 49 | 3.9 | ||||||||
| 69647 | 8C | 7.5 | 60 | 3.5 | ||||||||
| 70435 | 14C | 8.9 | 97 | 3.5 | ||||||||
| 69648 | 22 | 17/0.16 | 1.68 | 2C | 5.2 | 29 | 6.4 | 58.7 | 30.5 | 2000 | ||
| 74466 | 3C | 5.4 | 35 | 6.4 | ||||||||
| 69649 | 4C | 5.9 | 43 | 5.8 | ||||||||
| 69650 | 5C | 6.3 | 52 | 5.1 | ||||||||
| 73632 | 8C | 7.4 | 74 | 4.5 | ||||||||
| 70433 | 10C | 8.5 | 88 | 4.5 | ||||||||
| 70434 | 12C | 8.8 | 101 | 4.5 | ||||||||
| 69674 | 30C | 12.7 | 224 | 4.0 | ||||||||
| 69651 | 20 | 21/0.18 | 1.87 | 2C | 5.5 | 34 | 8.5 | 37.5 | 30.5 | 2000 | ||
| 69652 | 4C | 6.3 | 54 | 7.6 | ||||||||
| 70436 | 8C | 8.0 | 95 | 5.9 | ||||||||
| 69653 | 16 | 26/0.26 | 2.45 | 3C | 7.2 | 83 | 15.6 | 14.4 | 30.5 | 2000 | ||
- ※ 許容電流は参考値です。
仕様・特性表:2464-CL3 VSVC
| 商品番号 | 導体 | 絶縁体 | 芯数 (C) |
仕上外径 約(mm) |
概算質量 (kg/km) |
許容電流 (at30℃) (A) |
最大 導体抵抗 (at20℃) (Ω/km) |
最小 絶縁抵抗 (at20℃) (MΩ・km) |
耐電圧 AC (V/1min) |
定尺 (m) |
色 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| サイズ (AWG) |
構成 (本/mm) |
外径 (mm) |
||||||||||
| 69654 | 24 | 11/0.16 | 1.53 | 2C | 5.5 | 38 | 4.0 | 90.7 | 30.5 | 2000 | 100 | 灰 |
| 69655 | 3C | 5.7 | 44 | 4.9 | ||||||||
| 69656 | 4C | 6.1 | 50 | 4.4 | ||||||||
| 69657 | 5C | 6.5 | 59 | 3.9 | ||||||||
| 69658 | 6C | 7.0 | 68 | 3.9 | ||||||||
| 69659 | 7C | 7.0 | 71 | 3.5 | ||||||||
| 69660 | 8C | 7.5 | 79 | 3.5 | ||||||||
| 69661 | 10C | 8.5 | 96 | 3.5 | ||||||||
| 69662 | 12C | 8.8 | 107 | 3.5 | ||||||||
| 69663 | 14C | 9.2 | 118 | 3.5 | ||||||||
| 69665 | 16C | 9.6 | 131 | 3.0 | ||||||||
| 69666 | 18C | 10.1 | 144 | 3.0 | ||||||||
| 69668 | 20C | 10.5 | 156 | 3.0 | ||||||||
| 69669 | 24C | 11.7 | 181 | 3.0 | ||||||||
| 79065 | 30C | 12.3 | 211 | 3.0 | ||||||||
| 69670 | 40C | 13.7 | 266 | 3.0 | ||||||||
| 69671 | 22 | 17/0.16 | 1.68 | 2C | 5.8 | 43 | 6.4 | 58.7 | 30.5 | 2000 | ||
| 69672 | 3C | 6.0 | 51 | 6.4 | ||||||||
| 69673 | 4C | 6.5 | 60 | 5.8 | ||||||||
| 69681 | 8C | 8.0 | 96 | 4.5 | ||||||||
| 73630 | 20C | 11.3 | 190 | 4.0 | ||||||||
| 69677 | 30C | 13.3 | 264 | 4.0 | ||||||||
| 79061 | 20 | 21/0.18 | 1.87 | 12C | 10.2 | 161 | 5.9 | |||||
- ※ 許容電流は参考値です。
電線線色識別表
| 芯No. | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
|---|---|---|---|---|---|---|---|---|---|---|
| 色 | 黒 | 白 | 赤 | 緑 | 黄 | 茶 | 青 | 灰 | 橙 | 桃 |
| 芯No. | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| 色 | 水 | 紫 | 白/黒 | 白/赤 | 白/緑 | 白/青 | 黒/白 | 黒/赤 | 黒/緑 | 黒/青 |
| 芯No. | 21 | 22 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 30 |
| 色 | 赤/白 | 赤/黒 | 赤/緑 | 赤/青 | 緑/白 | 緑/黒 | 緑/赤 | 緑/青 | 黄/白 | 黄/黒 |
| 芯No. | 31 | 32 | 33 | 34 | 35 | 36 | 37 | 38 | 39 | 40 |
| 色 | 黄/赤 | 黄/緑 | 黄/青 | 茶/白 | 茶/黒 | 茶/赤 | 茶/緑 | 茶/青 | 青/白 | 青/黒 |
- ※ 表中の（白/黒）は、白絶縁体に黒の両面埋め込みストレートマークを施したことを示す。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,520円 ( 2,772円 ) | 1日目 |
2,520円 ( 2,772円 ) | 1日目 |
2,520円 ( 2,772円 ) | 1日目 |
2,520円 ( 2,772円 ) | 1日目 |
2,520円 ( 2,772円 ) | 1日目 |
3,600円 ( 3,960円 ) | 1日目 |
3,600円 ( 3,960円 ) | 1日目 |
3,600円 ( 3,960円 ) | 1日目 |
3,600円 ( 3,960円 ) | 1日目 |
3,600円 ( 3,960円 ) | 1日目 |
3,961円 ( 4,357円 ) | 1日目 |
4,320円 ( 4,752円 ) | 1日目 |
4,681円 ( 5,149円 ) | 1日目 |
5,040円 ( 5,544円 ) | 1日目 |
5,401円 ( 5,941円 ) | 1日目 |
5,760円 ( 6,336円 ) | 1日目 |
6,121円 ( 6,733円 ) | 1日目 |
6,480円 ( 7,128円 ) | 1日目 |
5,320円 ( 5,852円 ) | 1日目 |
5,600円 ( 6,160円 ) | 1日目 |
5,880円 ( 6,468円 ) | 1日目 |
6,160円 ( 6,776円 ) | 1日目 |
6,440円 ( 7,084円 ) | 1日目 |
6,720円 ( 7,392円 ) | 1日目 |
7,000円 ( 7,700円 ) | 1日目 |
7,280円 ( 8,008円 ) | 1日目 |
7,560円 ( 8,316円 ) | 1日目 |
7,056円 ( 7,762円 ) | 1日目 |
7,308円 ( 8,039円 ) | 1日目 |
7,561円 ( 8,317円 ) | 1日目 |
7,812円 ( 8,593円 ) | 1日目 |
8,064円 ( 8,870円 ) | 1日目 |
8,316円 ( 9,148円 ) | 1日目 |
8,568円 ( 9,425円 ) | 1日目 |
8,820円 ( 9,702円 ) | 1日目 |
9,071円 ( 9,978円 ) | 1日目 |
9,324円 ( 10,256円 ) | 1日目 |
9,576円 ( 10,534円 ) | 1日目 |
9,828円 ( 10,811円 ) | 1日目 |
10,080円 ( 11,088円 ) | 1日目 |
10,333円 ( 11,366円 ) | 1日目 |
10,584円 ( 11,642円 ) | 1日目 |
10,836円 ( 11,920円 ) | 1日目 |
11,088円 ( 12,197円 ) | 1日目 |
11,340円 ( 12,474円 ) | 1日目 |
11,592円 ( 12,751円 ) | 1日目 |
11,843円 ( 13,027円 ) | 1日目 |
12,096円 ( 13,306円 ) | 1日目 |
12,348円 ( 13,583円 ) | 1日目 |
11,700円 ( 12,870円 ) | 1日目 |
11,934円 ( 13,127円 ) | 1日目 |
12,169円 ( 13,386円 ) | 1日目 |
12,402円 ( 13,642円 ) | 1日目 |
12,637円 ( 13,901円 ) | 1日目 |
12,870円 ( 14,157円 ) | 1日目 |
13,103円 ( 14,413円 ) | 1日目 |
13,338円 ( 14,672円 ) | 1日目 |
13,571円 ( 14,928円 ) | 1日目 |
13,806円 ( 15,187円 ) | 1日目 |
14,040円 ( 15,444円 ) | 1日目 |
詳細情報
基本情報
北米向けのマルチ規格を取得した300V以下の電気・電子機器配線用ケーブル。
【特長】
・UL（AWM）・NFPA（70・79）規格共用
・UL 1581垂直難燃試験グレード商品
・難燃性は、UL：VW-1・CL2・CL3
【用途】
・300V以下の機器配線用接続に最適
・UL（AWM）・NFPA（70・79）規格対象の電気・電子機器の配線に適合
ご注意
- 【取扱い終了品】一部型式において、在庫無くなり次第、ミスミでは受注受付を終了します。仕様の違いをご確認ください。本件に対するお問い合わせは本ページ右上の『エレクトロニクス部品技術窓口』のチャット・お問合せフォームからお願いします。
［在庫限り販売終了品］ [推奨代替品]
2464-CL3VVC-AWG22-30-(長さ) UL2464 U-TKVV-AWG22-15P-(長さ)
2464-CL3VVC-AWG16-3-(長さ) NA3VC-16-3-(長さ)
※代替品シリーズ UL適合シールド無し計装ケーブル U-TKVVもしくはNA3VC UL規格から仕様差異をご確認ください。
