光接続箱・壁掛け型 SPHRシリーズ R15専用・樹脂タイプ
未確定：候補が29型番あります。
商品仕様

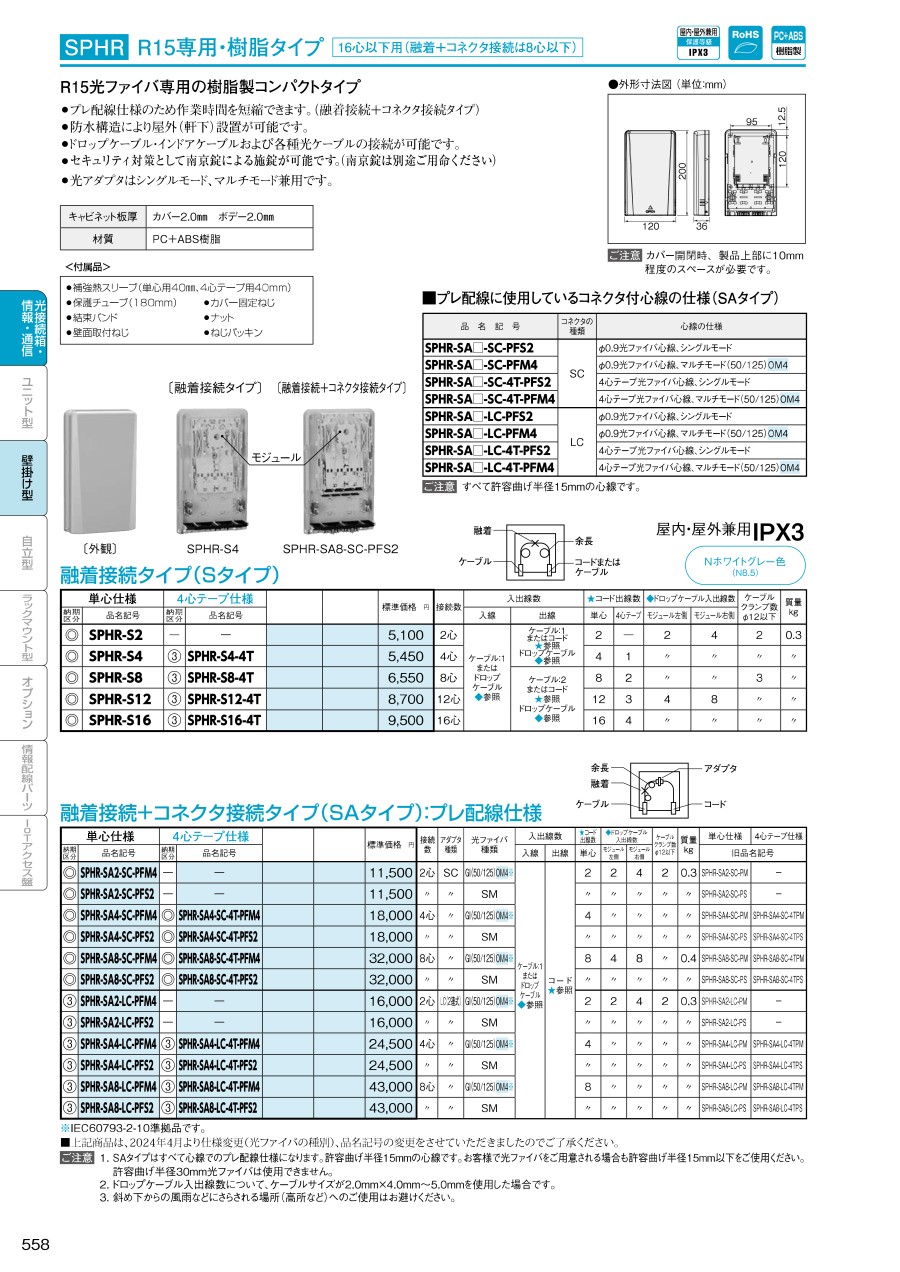

［SPHR］ 光接続箱・SPHRシリーズ（壁掛け型）R15専用・樹脂タイプの仕様例
製品仕様
［SPHR］ 光接続箱・SPHRシリーズ（壁掛け型）R15専用・樹脂タイプ イメージ
- ※ 写真は商品シリーズの代表例を記載しています。
設置場所
- 屋内・屋外兼用
付属品
- 補強熱スリーブ（単心用40mm、4心テープ用40mm）
- 保護チューブ（180mm）
- カバー固定ねじ
- 結束バンド
- ナット
- 壁面取付ねじ
- ねじパッキン
キャビネット板厚
- カバー2.0mm
- ボデー2.0mm
材質
- PC+ABS樹脂
融着接続タイプ（Sタイプ）単心仕様
| 品名記号 | 接続数 | ケーブルクランプ数 | 外形寸法mm | 製品質量kg | ||
|---|---|---|---|---|---|---|
| φ12（直径12mm）以下 | ヨコ | タテ | フカサ | |||
| SPHR-S2 | 2心 | 2 | 120 | 200 | 36 | 0.3 |
| SPHR-S4 | 4心 | |||||
| SPHR-S8 | 8心 | 3 | ||||
| SPHR-S12 | 12心 | |||||
| SPHR-S16 | 16心 | |||||
融着接続タイプ（Sタイプ）4心テープ仕様
| 品名記号 | 接続数 | ケーブルクランプ数 | 外形寸法mm | 製品質量kg | ||
|---|---|---|---|---|---|---|
| φ12（直径12mm）以下 | ヨコ | タテ | フカサ | |||
| SPHR-S4-4T | 4心 | 2 | 120 | 200 | 36 | 0.3 |
| SPHR-S8-4T | 8心 | 3 | ||||
| SPHR-S12-4T | 12心 | |||||
| SPHR-S16-4T | 16心 | |||||
融着接続+コネクタ接続タイプ（SAタイプ）：プレ配線/単心仕様
| 品名記号 | 接続数 | アダプタ種類 | ケーブルクランプ数 | 外形寸法mm | 製品質量kg | ||
|---|---|---|---|---|---|---|---|
| φ12（直径12mm）以下 | ヨコ | タテ | フカサ | ||||
| SPHR-SA2-SC-PFM4 | 2心 | SC | 2 | 120 | 200 | 36 | 0.3 |
| SPHR-SA2-SC-PFS2 | |||||||
| SPHR-SA4-SC-PFM4 | 4心 | ||||||
| SPHR-SA4-SC-PFS2 | |||||||
| SPHR-SA8-SC-PFM4 | 8心 | 0.4 | |||||
| SPHR-SA8-SC-PFS2 | |||||||
| SPHR-SA2-LC-PFM4 | 2心 | LC（2連式） | 0.3 | ||||
| SPHR-SA2-LC-PFS2 | |||||||
| SPHR-SA4-LC-PFM4 | 4心 | ||||||
| SPHR-SA4-LC-PFS2 | |||||||
| SPHR-SA8-LC-PFM4 | 8心 | ||||||
| SPHR-SA8-LC-PFS2 | |||||||
融着接続＋コネクタ接続タイプ（SAタイプ）：プレ配線/4心テープ仕様
| 品名記号 | 接続数 | アダプタ種類 | ケーブルクランプ数 | 外形寸法mm | 製品質量kg | ||
|---|---|---|---|---|---|---|---|
| φ12（直径12mm）以下 | ヨコ | タテ | フカサ | ||||
| SPHR-SA4-SC-4T-PFM4 | 4心 | SC | 2 | 120 | 200 | 36 | 0.3 |
| SPHR-SA4-SC-4T-PFS2 | |||||||
| SPHR-SA8-SC-4T-PFM4 | 8心 | 0.4 | |||||
| SPHR-SA8-SC-4T-PFS2 | |||||||
| SPHR-SA4-LC-4T-PFM4 | 4心 | LC（2連式） | 0.3 | ||||
| SPHR-SA4-LC-4T-PFS2 | |||||||
| SPHR-SA8-LC-4T-PFM4 | 8心 | ||||||
| SPHR-SA8-LC-4T-PFS2 | |||||||
注意・禁止事項
- ※ SAタイプは全て心線でのプレ配線仕様になります。許容曲げR15mmの心線です。お客様で光ファイバをご用意される場合も 許容曲げR15mm以下をご使用ください。許容曲げR30mm光ファイバは使用できません。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,050円 ( 5,555円 ) | 3日目 |
5,370円 ( 5,907円 ) | 3日目 |
5,040円 ( 5,544円 ) | 5日目 |
6,250円 ( 6,875円 ) | 3日目 |
5,810円 ( 6,391円 ) | 5日目 |
7,680円 ( 8,448円 ) | 3日目 |
8,340円 ( 9,174円 ) | 5日目 |
8,560円 ( 9,416円 ) | 3日目 |
8,560円 ( 9,416円 ) | 5日目 |
24,820円 ( 27,302円 ) | 5日目 |
24,820円 ( 27,302円 ) | 5日目 |
18,470円 ( 20,317円 ) | 3日目 |
18,470円 ( 20,317円 ) | 3日目 |
38,500円 ( 42,350円 ) | 5日目 |
38,500円 ( 42,350円 ) | 5日目 |
38,500円 ( 42,350円 ) | 5日目 |
38,500円 ( 42,350円 ) | 5日目 |
28,250円 ( 31,075円 ) | 3日目 |
28,250円 ( 31,075円 ) | 3日目 |
28,250円 ( 31,075円 ) | 3日目 |
28,250円 ( 31,075円 ) | 3日目 |
67,500円 ( 74,250円 ) | 5日目 |
67,500円 ( 74,250円 ) | 5日目 |
67,500円 ( 74,250円 ) | 5日目 |
67,500円 ( 74,250円 ) | 5日目 |
50,500円 ( 55,550円 ) | 3日目 |
50,500円 ( 55,550円 ) | 3日目 |
50,500円 ( 55,550円 ) | 3日目 |
50,500円 ( 55,550円 ) | 3日目 |
詳細情報
基本情報
R15光ファイバ専用の樹脂製コンパクトタイプ！
【特長】
・プレ配線仕様のため作業時間を短縮できます（融着接続+コネクタ接続タイプ（SAタイプ））
・防水構造により屋外（軒下）設置が可能です
・ドロップケーブル・インドアケーブルおよび各種光ケーブルの接続が可能です
・光アダプタはシングルモード、マルチモード兼用です（SAタイプ）
・セキュリティ対策として南京錠による施錠が可能です
ご注意
- カバー開閉時、製品上部に10mm程度のスペースが必要です。
- 南京錠は別途ご準備ください。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
