PN 分散型電源システム連系用プチスリムサーキットブレーカ（保守用）
- 通常単価(税別)
- 8,160円～11,000円
- 税込単価
- 8,976円～12,100円
【特長】・分散型電源システム連系用のプチスリムサーキットブレーカ
詳細情報を確認する未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
PN 分散型電源システム連系用プチスリムサーキットブレーカの仕様
PN33TAの外観
PN33Aの外観
| アンペアフレーム | 30AF | |||
|---|---|---|---|---|
| 形式番号 | ※3 PN33TA | ※3 PN33A | ||
| 極数・素子数 | 3P3E | |||
| 定格使用電圧V | AC | 100／200（単3） | ||
| 定格電流A （基準周囲温度40℃） | 15 20 | 30 | ||
| 定格遮断容量kA JIS C 8211 Ann2 | AC | 100／200V （単3用） | 2.5 | |
| 過電流引外し方式 | 熱動-電磁 | |||
| 端子構造 | 電源側 | プラグイン端子 | ||
| 負荷側 | 速結端子 | ソルダーレス端子 | ||
| 接続可能電線mm2 | φ1.6、φ2mm※1 | max.8 | ||
| 逆接続 | 可※2 | |||
| 適合規格 | JIS C 8211 Ann2 | |||
| 標準付属品 | - | 端子カバー | ||
- ※1連結端子タイプにφ2.6（直径2.6mm）を接続の際は専用の棒圧着端子を別途ご用命ください。
- ※2逆接続可能型です。一般商用電力回路の逆接続には使用できません。
- ※3定格電圧が100V以上300V以下、定格電流が100A以下の交流電路に使用する。
寸法図
（単位：mm）
PN33A3P30Aの寸法図
PN33TA3P15A、20Aの寸法図
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,990円 ( 9,889円 ) | 5日目 |
11,000円 ( 12,100円 ) | 3日目 |
8,160円 ( 8,976円 ) | 5日目 |
詳細情報
基本情報
【特長】
・分散型電源システム連系用のプチスリムサーキットブレーカ
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 逆接続について、一般商用電力回路の逆接続には使用できません。

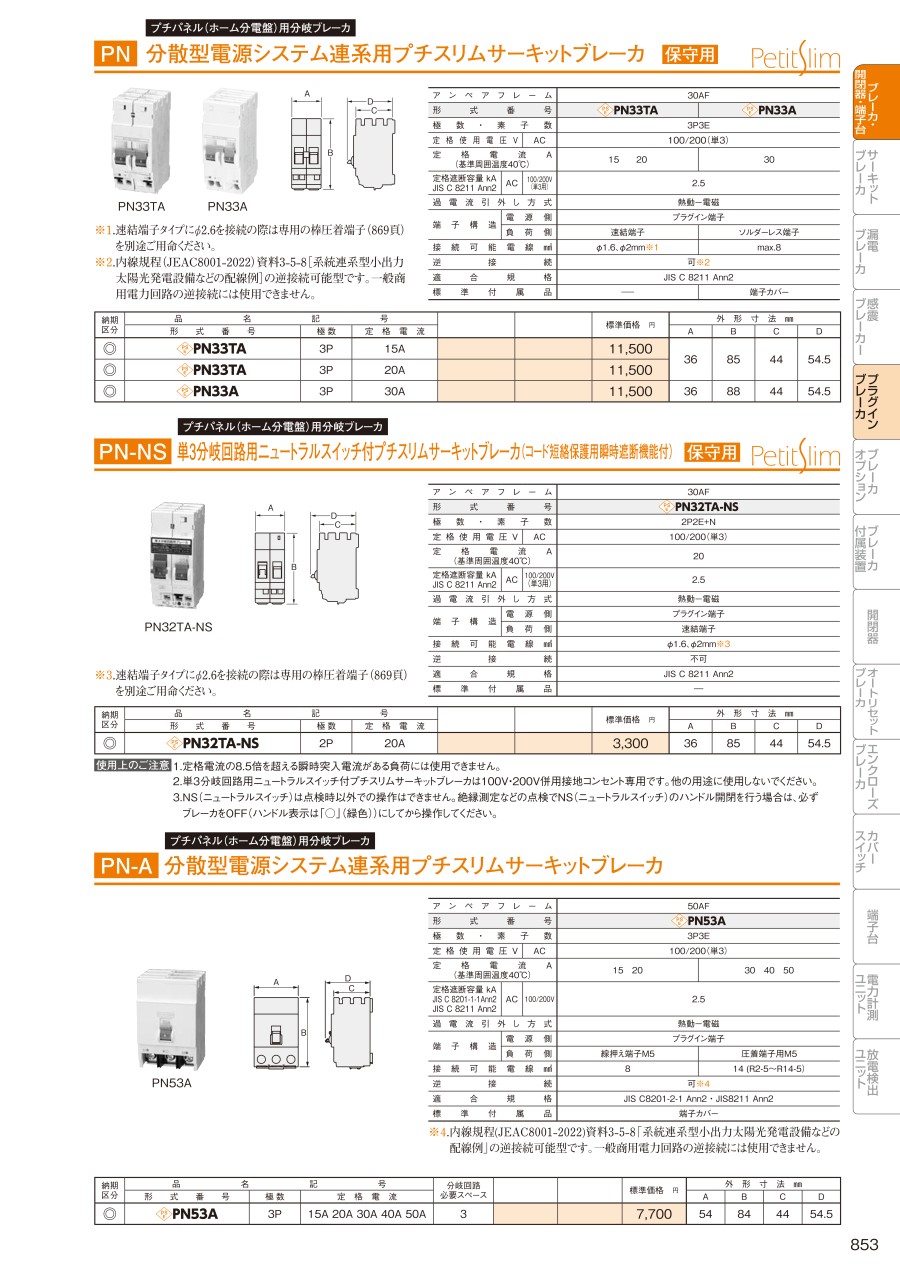

カタログ
