日東工業

RD76 連結金具セット（D）ARC用

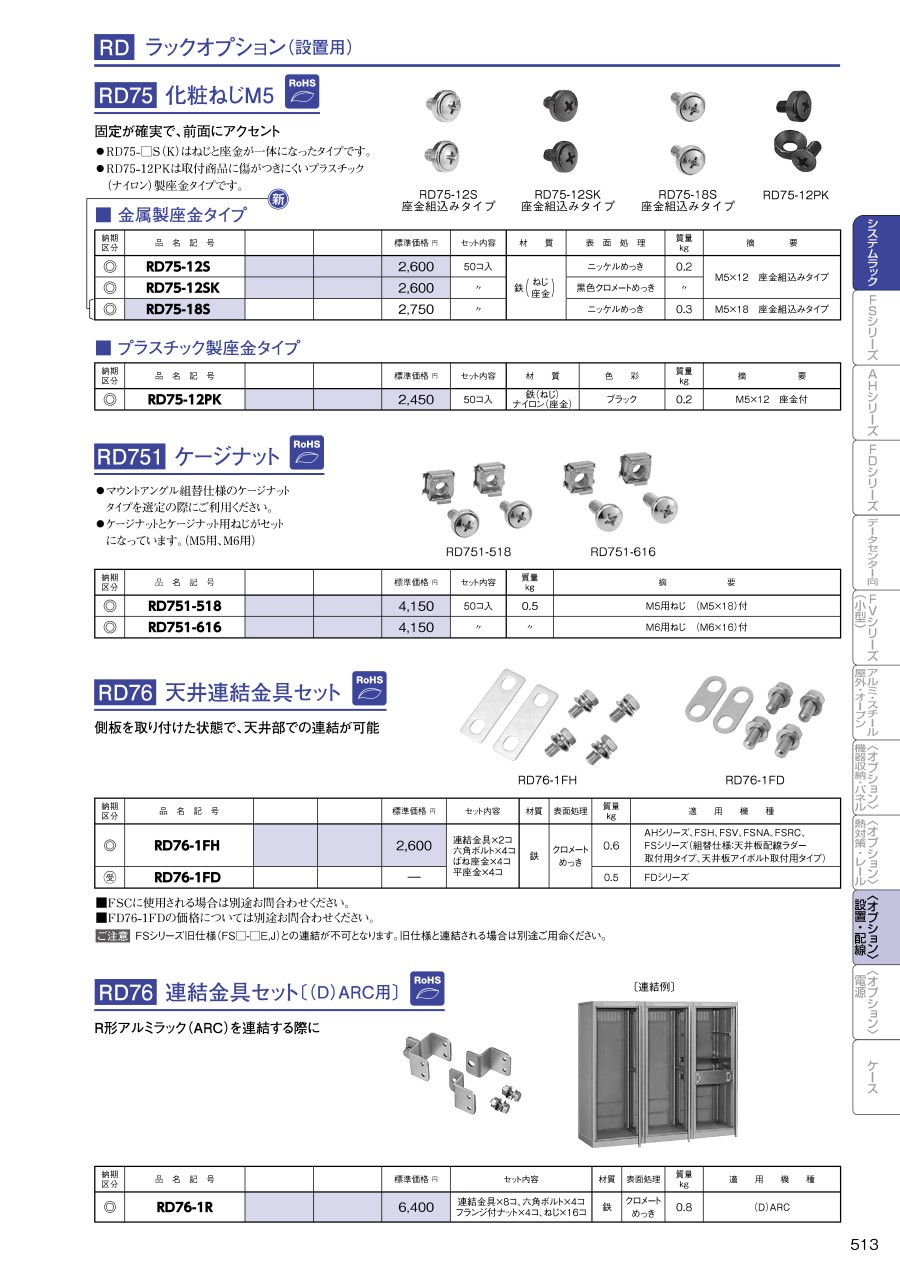

カタログ |

通常単価(税別): 5,490円

税込単価: 6,039円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：5 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

R形アルミラックの連結に最適な取付金具。【特長】・材質：鉄。・表面処理：クロメ...

種類
専用アクセサリ
セット内容
連結金具8コ, 六角ボルト4コ, フランジ付ナット4コ, ねじ16コ
適用機種
(D)ARC全機種

RD76-1R

RD76-1Rの仕様・寸法情報

種類

専用アクセサリ

セット内容

連結金具8コ, 六角ボルト4コ, フランジ付ナット4コ, ねじ16コ

適用機種

(D)ARC全機種

RoHS?

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

製品仕様

RD76-1Rの外観

●付属品

名称	数量
3点セムスなべ小ねじM5	16コ
六角ボルトM8	4コ
六角ナットM8	4コ
平座金8	4コ
ばね座金8	4コ
取扱説明書（本紙）	1部

（単位：mm）

RD76-1Rの寸法図

取付方法

RD76-1Rの取付方法

1.ラック連結面の側板を外す。
2.連結金具を連結面のフレーム（上下4ヵ所）に付属の3点セムスなべ小ねじM5にて固定する。
3.連結金具の連結面を合わせ、付属の六角ボルトM8・六角ナットM8・平座金8・ばね座金8にて固定する。

※仕様など、お断りなしに変更することがありますのでご了承ください。
また、ご不明な点がありましたら弊社サポートセンターへお問い合わせください。

型番リスト

表示件数

型番

RD76-1R

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

5,490円

( 6,039円 )

3日目

詳細情報

基本情報

基本情報

R形アルミラックの連結に最適な取付金具。
【特長】
・材質：鉄。
・表面処理：クロメートめっき。
【用途】
・R形アルミラック（ARC）を連結する際に使用。

日東工業ボックス穴加工サービス開始しました！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

商品担当おすすめ

ミスミ
絶縁支持台

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

RD76 連結金具セット（D）ARC用の型番RD76-1Rのページです。型番RD76-1Rに関する仕様情報を記載しております。
