日東工業

換気扇付パネル（FS用）

カタログ |

通常単価(税別): 25,230円～26,370円

税込単価: 27,753円～29,007円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目

【特長】・FSシリーズ：ドア換気口タイプ使用時などラックの排熱用に・主に背面側...

材質
パネル（鉄t1.0）
寸法(タテ) (mm)
149
寸法(フカサ) (mm)
59
塗装色
ブラック
摘要
AC100V(電源プラグコード付)□120換気扇･低騒音タイプx3コ

未確定：候補が3型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

製品仕様

換気扇付パネル（FS用）の外観・寸法

換気扇付パネル（FS用）の取り付け例

品名記号	外形寸法 mm			材質	製品質量 kg	適用機種	摘要
ブラック塗装	W	H	D	材質	製品質量 kg	適用機種	摘要
RD47-63K	508	149	59	パネル〔鉄t1.0〕	1.9	FS W=600mm※1	AC100V（電源プラグコード1.7m） □120換気扇・低騒音タイプ×3コ
RD47-73K	608	149	59		2.1	FS W=700mm※1
RD47-83K	708	149	59		2.3	FS W=800mm※1

※1FST、FSBは除く。背面板組替仕様：FS□-RF、-RS、-RF□L、-RDP2、-RDF2、FSH-RF□Lは除く。

注意・禁止事項

コンセント組替仕様・コンセントバー・ファクトラインと同時取付けの場合は、別途当メーカーサポートセンターへお問合わせください。

型番リスト

表示件数

型番

RD47-63K

RD47-73K

RD47-83K

寸法(ヨコ)

(mm)

RoHS?

最小発注数量

508	10	1個
608	10	1個
708	10	1個

通常単価(税別) (税込単価)	通常出荷日

25,230円 ( 27,753円 )	3日目
25,310円 ( 27,841円 )	3日目
26,370円 ( 29,007円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・FSシリーズ：ドア換気口タイプ使用時などラックの排熱用に
・主に背面側フレーム上部に取付けて、排熱用としてご利用ください。
・背面板の上部スリット位置にも取付可能です。
・RD47-63Kのみラックマウント取付可能です。（EIA規格のみ対応可能）

日東工業ボックス穴加工サービス開始しました！
・Webで簡単設計（CAD知識は不要！）
・短納期出荷
・固有型番発行で注文から管理まで一括管理
→サービス詳細はこちら

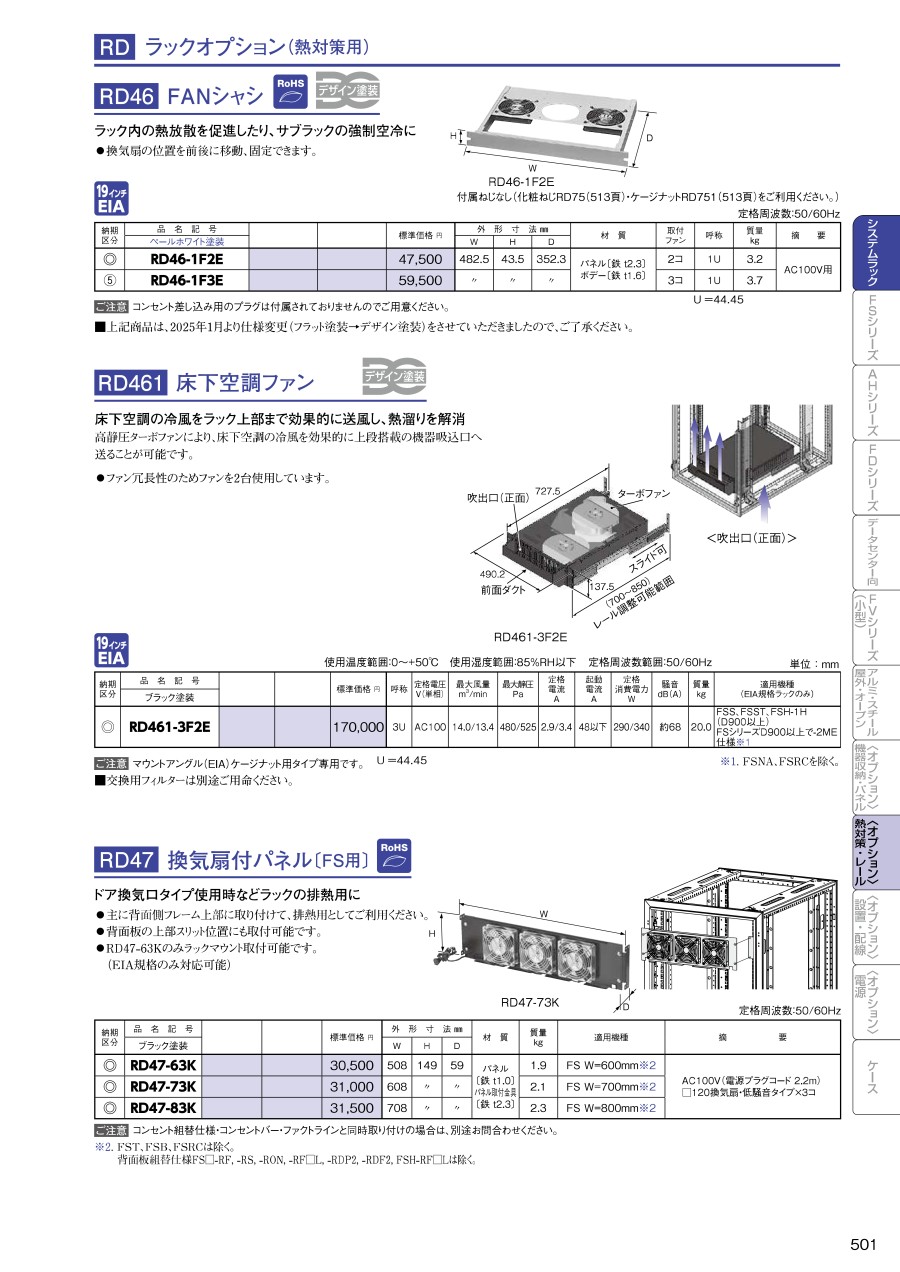

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
鉄製省スペース用ウレタン付ケーブルクランプ KSシリーズ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
