スリット付台板セット(L型レール付)ブラック・ペールホワイト

未確定:候補が11型番あります。
数量:

商品仕様

スリット付台板とL型レールがセットに

スリット付台板セット(L型レール付):関連画像

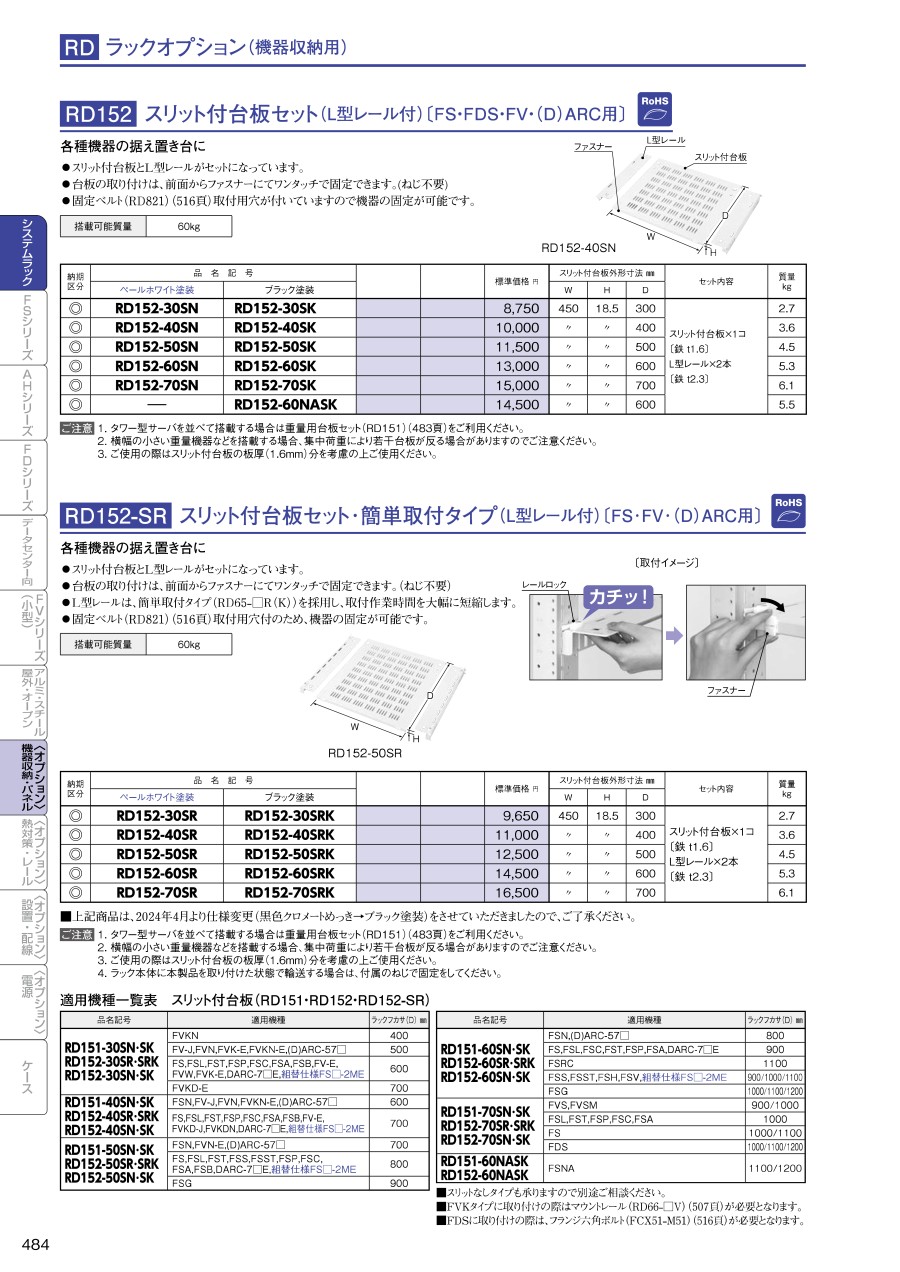

寸法図

  • 材質:スリット付台板:鉄 t1.6、L型レール:鉄 t2.3
  • セット内容:スリット付台板1コ、L型レール2本
  • ※ 付属ねじ無(ゲージナットRD751を利用すること)。

商品概要

品 名 記 号 スリット付台板外形寸法mm 材質 製品質量
kg
ペールホワイト塗装 ブラック塗装 W H D
RD152-30SN RD152-30SK 450 18.5 300 スリット付台板〔鉄t1.6〕
L型レール〔鉄t2.3〕
3.2
RD152-40SN RD152-40SK " " 400 4.2
RD152-50SN RD152-50SK " " 500 5.2
RD152-60SN RD152-60SK " " 600 6.1
RD152-70SN RD152-70SK " " 700 7.1
RD152-60NASK " " 600 6.0

適用機種一覧

品名記号 適 用 機 種
RD152-30SN・SK FS60,FSR60,FST60,FSP60,FSC60,FSL60,FSB60,FL60-E,FL50-J,FLN50,FLW60,
(D)ARC50,DARC60-7口E,FK40-J,FKN40-E・J,FK50-E
RD152-40SN・SK FS70,FSR70,FST70,FSP70,FSC70,FSL70,FSN60,FSB70,FL70-E,FL60-J,
FLN60,(D)ARC60,DARC70-7口E,FKN50-E,FKD70-E
RD152-50SN・SK FS80,FSR80,FST80,FSP80,FSC80,FSL80,FSN70,FSB80,FSS80,FSG90,FLN70-E,
(D)ARC70,DARC80-7口E,FKD70-J,FKDN70-E・J
RD152-60SN・SK FS90,FSR90,FST90,FSP90,FSC90,FSL90,FSN80,FSS90,FSS100,FSS110,FSST90,FSST100,FSST110,
FSV100,FSV110,FSH90,FSH100,FSH110,FSG100,FSG110,FSG120,(D)ARC80,DARC90-7口E,FLS90,FLM90
RD152-70SN・SK FS100,FSR100,FST100,FSP100,FSC100,FSL100
RD152-60NASK FSNA

  • ※ FKシリーズに取付けの際はマウントレール(RD66-F)が別途必要です。

型番リスト

表示件数

塗装色

外径寸法(W x H x D)

(mm)

適用機種

RoHS?最小発注数量
ブラック
450x18.5x300
FS60, FSR60, FSL60, FST60, FSP60, FSC60, FSB60, FL60-E, FL50-J, FLN50, FLW60, (D)ARC50, DARC60-7□E, FK40-J, FKN40-E・J, FK50-E
10
1個
ペールホワイト
450x18.5x300
FS60, FSR60, FSL60, FST60, FSP60, FSC60, FSB60, FL60-E, FL50-J, FLN50, FLW60, (D)ARC50, DARC60-7□E, FK40-J, FKN40-E・J, FK50-E
-
1個
ブラック
450x18.5x400
FS70, FSR70, FSL70, FST70, FSN60, FSP70, FSC70, FSB70, FL70-E, FL60-J, FLN60, (D)ARC60, DARC70-7□E, FKN50-E, FKD70-E
10
1個
ペールホワイト
450x18.5x400
FS70, FSR70, FSL70, FST70, FSN60, FSP70, FSC70, FSB70, FL70-E, FL60-J, FLN60, (D)ARC60, DARC70-7□E, FKN50-E, FKD70-E
-
1個
ブラック
450x18.5x500
FS80, FSR80, FSL80, FST80, FSG90, FSS80, FSN70, FSP80, FSC80, FSB80, FLN70-E, (D)ARC70, DARC80-7□E, FKD70-J, FKDN70-E・J
10
1個
ペールホワイト
450x18.5x500
FS80, FSR80, FSL80, FST80, FSG90, FSS80, FSN70, FSP80, FSC80, FSB80, FLN70-E, (D)ARC70, DARC80-7□E, FKD70-J, FKDN70-E・J
-
1個
ブラック
450x18.5x600
FSNA
10
1個
ブラック
450x18.5x600
FS90, FSR90, FSL90, FSC90, FST90, FSG100, FSG110, FSG120, FSS90, FSS100, FSS110, FSST90, FSST100, FSST110, FSH90, FSH100, FSH110, FSN80, FSP90, (D)ARC80, DARC90-7□E, FLS90, FLM90
10
1個
ペールホワイト
450x18.5x600
FS90, FSR90, FSL90, FSC90, FST90, FSG100, FSG110, FSG120, FSS90, FSS100, FSS110, FSST90, FSST100, FSST110, FSH90, FSH100, FSH110, FSN80, FSP90, (D)ARC80, DARC90-7□E, FLS90, FLM90
10
1個
ブラック
450x18.5x700
FS100, FSR100, FSL100, FST100, FSP100, FSC100
10
1個
ペールホワイト
450x18.5x700
FS100, FSR100, FSL100, FST100, FSP100, FSC100
10
1個
通常単価(税別) (税込単価)
通常出荷日
7,910
( 8,701 )
3日目
7,910
( 8,701 )
3日目
8,780
( 9,658 )
3日目
9,170
( 10,087 )
3日目
10,100
( 11,110 )
3日目
10,100
( 11,110 )
3日目
12,070
( 13,277 )
3日目
13,170
( 14,487 )
3日目
13,170
( 14,487 )
3日目
15,380
( 16,918 )
3日目
15,380
( 16,918 )
3日目

詳細情報

基本情報

各種機器の据え置き台に使用するスリット付台板セット(L型レール付)
【特長】
・スリット付台板とL型レールがセットになっています。
・台板の取付けは、前面からファスナーにてワンタッチで固定できます。(ねじ不要)
・固定ベルト(RD821)取付用穴が付いていますので機器の固定が可能です。
・前後マウントアングルに取付けて使用
【用途】
・システムに最適
・FS・(D)ARC・FL・FK用
・各種機器の出し入れに最適


日東工業ボックス穴加工サービス開始しました!
・Webで簡単設計(CAD知識は不要!)
・短納期出荷
・固有型番発行で注文から管理まで一括管理
サービス詳細はこちら

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

スリット付台板セット(L型レール付)ブラック・ペールホワイトのレビュー
この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

今見ている商品
スリット付台板セット(L型レール付)ブラック・ペールホワイト
RD151 重量用台板セット(重量用L型レール付)
RD65 L型レール(AH用)
RD164 液晶ディスプレイ収納ユニット(山型レール・スライドレール付)
RD65 L型レール(FS□・(D)ARC・FL・FK・CRB-TA用)
RD153 スリット付台板セット・前後マウントタイプ(L型レール付)
メーカー日東工業日東工業日東工業日東工業日東工業日東工業
通常価格7,910-7,790 -5,48068,0402,620 -13,180
通常出荷日3日目3日目3日目3日目3日目3日目
種類金具金具金具
材質台板:鉄t1.6, L型レール:鉄t2.3重量用台板:鉄t2.3, L型レール:鉄t2.3鉄t2.3ボデー・マウス台:アルミt1.5, ケーブルサポート:鉄t1.2, キーボード台・ブラケット・山型レール・正面パネル:鉄t1.6, ディスプレイ収納台:鉄t2.3鉄t2.3
搭載可能質量(kg)60150601060-
セット内容スリット付台板:1コ, L型レール:2本重量用台板:1コ, L型レール:2本2本入キーボード台:1コ, ブラケット:2コ, ディスプレイ収納台:1コ, 山型レール:2本, スライドレール:2本, ケーブルサポート:1コ2本入スリット付台板1個, L型レール2本
