RD98-N スライド式スプライスユニット
- 通常単価(税別)
- 42,950円～153,740円
- 税込単価
- 47,245円～169,114円
ラック内での光ファイバ接続用に最適なスライド式スプライスユニット【特長】・48...
詳細情報を確認する- 種類
- その他
- 規格
- EIA
- 塗装色
- ブラック
未確定：候補が72型番あります。
商品仕様
スライド式スプライスユニットの仕様例
製品仕様
スライド式スプライスユニット イメージ
- ※ 写真は商品シリーズの代表例を記載しています。
材質
- ユニット本体：アルミ（t1.5）
- ブラケット：鉄（t2.3）
- マネージメントトレー：鉄（t1.0）
- カバー・融着トレー・ケーブルガイド：合成樹脂
- マネージメントパネル：合成樹脂（ダークスモーク）
規格
- EIA規格
塗装色
- ブラック色（N1.0）
付属品
- 補強熱スリーブ（単心用60mm、4心テープ用40mm）
- 保護チューブ（6色1m）
- 結束バンド
- 結束テープ
- 結束テープ用ベース
- ケーブル径調整ゴム
RD98-1SC4N
| 品名記号 | 外形寸法 mm | 接続数 | アダプタ種類 | 入出線数 | 呼称 | 製品質量 kg | |||
|---|---|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | 入線 | 出線 | |||||
| RD98-1SC4N | 482.6 | 43.5 | 401.5 | 4心 | SC（2連式） | ケーブル：4 | コード：4 | 1U | 2.5 |
- ※ U＝44.45
RD98-1SC4-4TN
| 品名記号 | 外形寸法 mm | 接続数 | アダプタ種類 | 入出線数 | 呼称 | 製品質量 kg | |||
|---|---|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | 入線 | 出線 | |||||
| RD98-1SC4-4TN | 482.6 | 43.5 | 401.5 | 4心 | SC（2連式） | ケーブル：4 | コード：4 | 1U | 2.5 |
- ※ U＝44.45
RD98-1LC32-4TN
| 品名記号 | 外形寸法 mm | 接続数 | アダプタ種類 | 入出線数 | 呼称 | 製品質量 kg | |||
|---|---|---|---|---|---|---|---|---|---|
| ヨコ | タテ | フカサ | 入線 | 出線 | |||||
| RD98-1LC32-4TN | 482.6 | 43.5 | 400 | 32心 | LC（4連式） | ケーブル：4 | コード：32 | 1U | 2.7 |
- ※ U＝44.45
注意・禁止事項
- ※ ケーブルスペースを確認してご利用ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
42,950円 ( 47,245円 ) | 5日目 |
47,300円 ( 52,030円 ) | 5日目 |
50,640円 ( 55,704円 ) | 5日目 |
50,640円 ( 55,704円 ) | 5日目 |
47,300円 ( 52,030円 ) | 5日目 |
53,900円 ( 59,290円 ) | 5日目 |
54,920円 ( 60,412円 ) | 5日目 |
54,920円 ( 60,412円 ) | 5日目 |
53,900円 ( 59,290円 ) | 5日目 |
58,320円 ( 64,152円 ) | 5日目 |
61,530円 ( 67,683円 ) | 5日目 |
61,530円 ( 67,683円 ) | 5日目 |
62,720円 ( 68,992円 ) | 5日目 |
61,600円 ( 67,760円 ) | 5日目 |
65,920円 ( 72,512円 ) | 5日目 |
65,920円 ( 72,512円 ) | 5日目 |
61,600円 ( 67,760円 ) | 5日目 |
72,620円 ( 79,882円 ) | 5日目 |
76,930円 ( 84,623円 ) | 5日目 |
76,930円 ( 84,623円 ) | 5日目 |
72,620円 ( 79,882円 ) | 5日目 |
84,730円 ( 93,203円 ) | 5日目 |
84,660円 ( 93,126円 ) | 5日目 |
87,960円 ( 96,756円 ) | 5日目 |
95,720円 ( 105,292円 ) | 5日目 |
99,030円 ( 108,933円 ) | 5日目 |
98,950円 ( 108,845円 ) | 5日目 |
47,260円 ( 51,986円 ) | 5日目 |
47,260円 ( 51,986円 ) | 5日目 |
42,950円 ( 47,245円 ) | 5日目 |
43,990円 ( 48,389円 ) | 3日目 |
47,340円 ( 52,074円 ) | 3日目 |
47,340円 ( 52,074円 ) | 3日目 |
43,990円 ( 48,389円 ) | 3日目 |
47,350円 ( 52,085円 ) | 3日目 |
49,460円 ( 54,406円 ) | 3日目 |
49,460円 ( 54,406円 ) | 3日目 |
47,350円 ( 52,085円 ) | 3日目 |
49,440円 ( 54,384円 ) | 3日目 |
55,000円 ( 60,500円 ) | 3日目 |
55,000円 ( 60,500円 ) | 3日目 |
53,840円 ( 59,224円 ) | 3日目 |
54,940円 ( 60,434円 ) | 3日目 |
58,300円 ( 64,130円 ) | 3日目 |
58,300円 ( 64,130円 ) | 3日目 |
54,940円 ( 60,434円 ) | 3日目 |
62,750円 ( 69,025円 ) | 3日目 |
65,960円 ( 72,556円 ) | 3日目 |
65,960円 ( 72,556円 ) | 3日目 |
62,750円 ( 69,025円 ) | 3日目 |
65,930円 ( 72,523円 ) | 5日目 |
110,000円 ( 121,000円 ) | 5日目 |
120,850円 ( 132,935円 ) | 5日目 |
142,730円 ( 157,003円 ) | 5日目 |
131,780円 ( 144,958円 ) | 5日目 |
153,740円 ( 169,114円 ) | 5日目 |
142,790円 ( 157,069円 ) | 5日目 |
74,820円 ( 82,302円 ) | 5日目 |
74,820円 ( 82,302円 ) | 5日目 |
65,930円 ( 72,523円 ) | 5日目 |
詳細情報
基本情報
ラック内での光ファイバ接続用に最適なスライド式スプライスユニット
【特長】
・48心以下用
・ユニット本体がアルミ製のため軽量です。
・機器取付間口寸法が450mm以上のJIS規格ラックに搭載可能です。
・ブラケットの移動によりユニット位置の変更が可能です。（前：50mm、100mm）
・丸型ケーブル、ドロップケーブル、インドアケーブルなどの固定が可能です。
・ケーブルクランプはΦ21（直径21mm）まで対応可能です。
・光ケーブルは背面から4本（増設により最大6本）、側面から4本入線可能です。
・光アダプタはシングルモード、マルチモード兼用です。

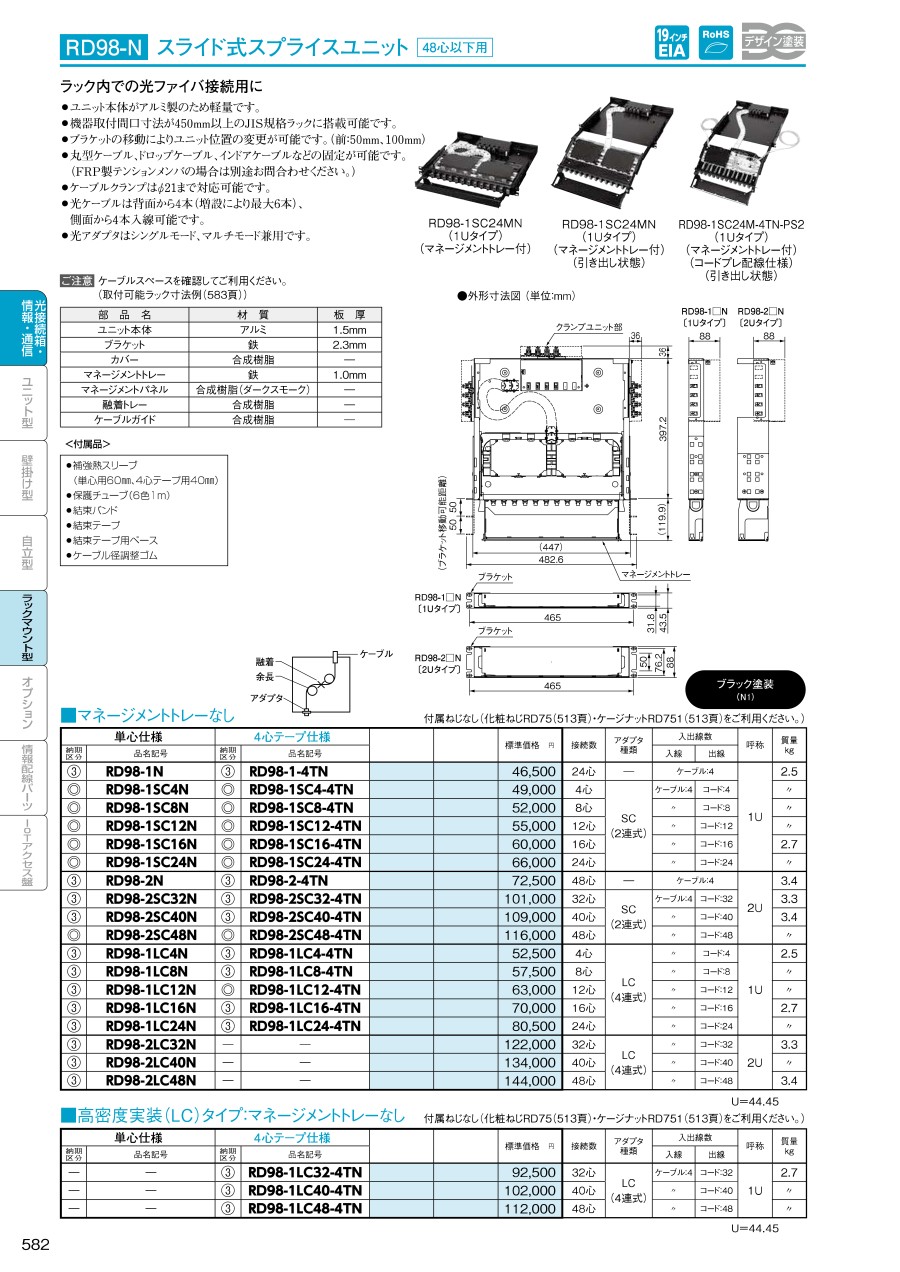

カタログ
