NE-S サーキットブレーカ（汎用形）表面形高容量

カタログ |

通常単価(税別): 14,925円～309,842円

税込単価: 16,418円～340,826円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：4 日目～

表面形のサーキットブレーカ【特長】・定格絶縁電圧：AC690V／DC250V・...

定格遮断容量　AC100V/AC200V/AC400V/DC250V以外の電圧条件
有
取付方法
ネジ止め
接続方式
表面型
定格絶縁電圧 (V)
AC690
逆接続
可
適合規格
JIS C 8201-2-1 Ann1･Ann2, IEC60947-2

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

サーキットブレーカ（汎用形）NE-S 表面形高容量の仕様

NE223SAの外観

NE403SAの外観

NE603SAの外観

サーキットブレーカ（汎用形）の寸法図1

サーキットブレーカ（汎用形）の寸法図2

品名記号			外形寸法mm				取付穴明寸法mm
形式番号	極数	定格電流	A	B	C	D	F	G	H
※NE102SA	2P	60A 75A 100A	60	155	68	92	-	132	M4
※NE103SA	3P	60A 75A 100A	90				30
※NE104SA	4P	60A 75A 100A	120				30
NE223SA	3P	125A 150A 175A 200A 225A	105	165	68	95	35	126	M4
NE224SA	4P	125A 150A 175A 200A 225A	140	165	68	95	35	126	M4

※定格電圧が100V以上300V以下、定格電流が100A以下の交流電路に使用する。

品名記号			外形寸法mm					取付穴明寸法mm
形式番号	極数	定格電流	A	B	C	D	E	F	G	G1	G2	H
NE403SA	3P	250A 300A 350A 400A	140	260	103	145	349	45	214	-	-	M6
NE404SA	4P	250A 300A 350A 400A	185	260	103	145	349	45	214	-	-	M6
NE603SA	3P	500A 600A	210	273	103	145	433	70	-	126	117	M8
NE604SA	4P	600A	280
NE803SA	3P	800A	210

サーキットブレーカ（汎用形）のスペック

アンペアフレーム				100AF			225AF
形式番号				※3 NE102SA	※3 NE103SA	※3 NE104SA	NE223SA	NE224SA
極数・素子数				2P2E	3P3E	4P3E	3P3E	4P3E
定格電流A （基準周囲温度40℃）				60 75 100			125 150 175 200 225
定格絶縁電圧 V			AC	690			690
定格絶縁電圧 V			DC	〔250〕※1		-	〔250〕※1	-
定格遮断容量 kA JIS C 8201-2-1 Ann1 JIS C 8201-2-1 Ann2 IEC60947-2※2 （Icu／Ics）	AC	690V		6／6			4／4
		500V		22／22			25／13
		440V		25／25			30／15
		415V		30／30			40／20
		380V		30／30			40／20
		240V		50／50			85／43
	DC	250V		〔25／19〕		-	〔25／13〕	-
	DC	125V		〔40／30〕		-	〔40／20〕	-
過電流引外し方式				熱動-電磁			熱動-電磁
端子構造				圧着端子用 M8			圧着端子用 M8
適合圧着端子				R5.5-8～CB60-8			R22-8～CB150-8
逆接続				可			可
適合規格				JIS C 8201-2-1 Ann1・Ann2 IEC60947-2			JIS C 8201-2-1 Ann1・Ann2 IEC60947-2
適合規格				JIS C 8201-2-1 Ann1・Ann2 IEC60947-2			JIS C 8201-2-1 Ann1・Ann2 IEC60947-2
標準付属品				端子カバー、端子ねじ、取付ねじ、圧着端子			端子カバー、端子ねじ、取付ねじ、圧着端子

〔〕は特殊仕様で受注品です。別途サポートセンターへお問い合わせください。

※1定格使用電圧を示す。
※2適合規格による。
※3定格電圧が100V以上300V以下、定格電流が100A以下の交流電路に使用する。

アンペアフレーム				400AF		600AF		800AF
形式番号				NE403SA	NE404SA	NE603SA	NE604SA	NE803SA
極数・素子数				3P3E	4P3E	3P3E	4P3E	3P3E
定格電流A （基準周囲温度40℃）				250 300 350 400		500※3 600		800
定格絶縁電圧V			AC	690		690		690
定格絶縁電圧V			DC	〔250〕※1	-	〔250〕※1	-	〔250〕※1
定格遮断容量 kA JIS C 8201-2-1 Ann1 JIS C 8201-2-1 Ann2 IEC60947-2 （Icu／Ics）	AC	690V		20／15		20／20		20／20
		500V		30／30		30／30		30／30
		440V		45／45		50／50		50／50
		415V		50／50		50／50		50／50
		380V		50／50		50／50		50／50
		240V		85／85		85／85		85／85
	DC	250V		〔40／40〕	-	〔50／50〕	-	〔50／50〕
	DC	125V		〔40／40〕	-	〔50／50〕	-	〔50／50〕
過電流引外し方式				熱動-可調整電磁※2		熱動-可調整電磁※2		熱動-可調整電磁※2
端子構造				バー端子 M12		バー端子 M12		バー端子 M12
適合圧着端子				R38-12～325-12		R60-12～325-12・RD325-12		R60-12～325-12・RD325-12
逆接続				可		可		可
適合規格				JIS C 8201-2-1 Ann1・Ann2・IEC60947-2		JIS C 8201-2-1 Ann1・Ann2・IEC60947-2		JIS C 8201-2-1 Ann1・Ann2・IEC60947-2
標準付属品				端子カバー、端子ねじ、取付ねじ		端子カバー、端子ねじ、取付ねじ、補助ハンドル		端子カバー、端子ねじ、取付ねじ、補助ハンドル

〔〕は特殊仕様で受注品です。別途サポートセンターへお問い合わせください。

※1定格使用電圧を示す。
※2初期設定で、瞬時電流設定ダイヤルのメモリを最大にしています。
※3NE603SAのみ500A仕様です。NE604SAはありません。

型番リスト

表示件数

型番

アンペアフレーム

(AF)

極数

定格電流

(A)

代表規格

寸法　高さ

(mm)

寸法　幅

(mm)

寸法　奥行

(mm)

定格遮断容量　AC500Vの時

(kA)

定格遮断容量　AC415Vの時

(kA)

過電流引外し方式

端子構造

アンペアフレーム詳細

定格遮断容量　AC690Vの時

(kA)

定格遮断容量　AC440Vの時

(kA)

定格遮断容量　AC380Vの時

(kA)

定格遮断容量　AC240Vの時

(kA)

標準付属品

最小発注数量

100AF	2	60	PSE	155	60	92	22	30	熱動-電磁	圧着端子用 M8	-	6	25	30	50	端子カバー, 端子ねじ, 取付ねじ, 圧着端子	1個
100AF	2	75	PSE	155	60	92	22	30	熱動-電磁	圧着端子用 M8	-	6	25	30	50	端子カバー, 端子ねじ, 取付ねじ, 圧着端子	1個
100AF	3	75	PSE	155	90	92	22	30	熱動-電磁	圧着端子用 M8	-	6	25	30	50	端子カバー, 端子ねじ, 取付ねじ, 圧着端子	1個
100AF	4	75	PSE	155	120	92	22	30	熱動-電磁	圧着端子用 M8	-	6	25	30	50	端子カバー, 端子ねじ, 取付ねじ, 圧着端子	1個
100AF	4	100	PSE	155	120	92	22	30	熱動-電磁	圧着端子用 M8	-	6	25	30	50	端子カバー, 端子ねじ, 取付ねじ, 圧着端子	1個
200AF～399AF	4	125	-	165	140	95	25	40	熱動-電磁	圧着端子用 M8	225AF	4	30	40	85	端子カバー, 端子ねじ, 取付ねじ, 圧着端子	1個
200AF～399AF	4	200	-	165	140	95	25	40	熱動-電磁	圧着端子用 M8	225AF	4	30	40	85	端子カバー, 端子ねじ, 取付ねじ, 圧着端子	1個
200AF～399AF	4	225	-	165	140	95	25	40	熱動-電磁	圧着端子用 M8	225AF	4	30	40	85	端子カバー, 端子ねじ, 取付ねじ, 圧着端子	1個
400AF以上	3	300	-	349	140	145	30	50	熱動-可調整電磁	バー端子 M12	400AF	20	45	50	85	端子カバー, 端子ねじ, 取付ねじ	1個
400AF以上	4	350	-	349	185	145	30	50	熱動-可調整電磁	バー端子 M12	400AF	20	45	50	85	端子カバー, 端子ねじ, 取付ねじ	1個
400AF以上	4	600	-	433	280	145	30	50	熱動-可調整電磁	バー端子 M12	600AF	20	45	50	85	端子カバー, 端子ねじ, 取付ねじ, 補助ハンドル	1個
400AF以上	3	800	-	433	210	145	30	50	熱動-可調整電磁	バー端子 M12	800AF	20	45	50	85	端子カバー, 端子ねじ, 取付ねじ, 補助ハンドル	1個

通常単価(税別) (税込単価)	通常出荷日

14,925円 ( 16,418円 )	5日目
18,230円 ( 20,053円 )	9日目
21,785円 ( 23,964円 )	5日目
33,039円 ( 36,343円 )	5日目
33,039円 ( 36,343円 )	5日目
55,279円 ( 60,807円 )	9日目
55,279円 ( 60,807円 )	5日目
55,279円 ( 60,807円 )	5日目
86,937円 ( 95,631円 )	5日目
182,155円 ( 200,371円 )	5日目
277,652円 ( 305,417円 )	4日目
309,842円 ( 340,826円 )	9日目

詳細情報

基本情報

基本情報

表面形のサーキットブレーカ
【特長】
・定格絶縁電圧：AC690V／DC250V
・過電流引外し方式：100～225AF：熱動－電磁、400～800AF：熱動－可調整電磁
・逆接続可能
【用途】
・盤の設計・製作の標準化に。

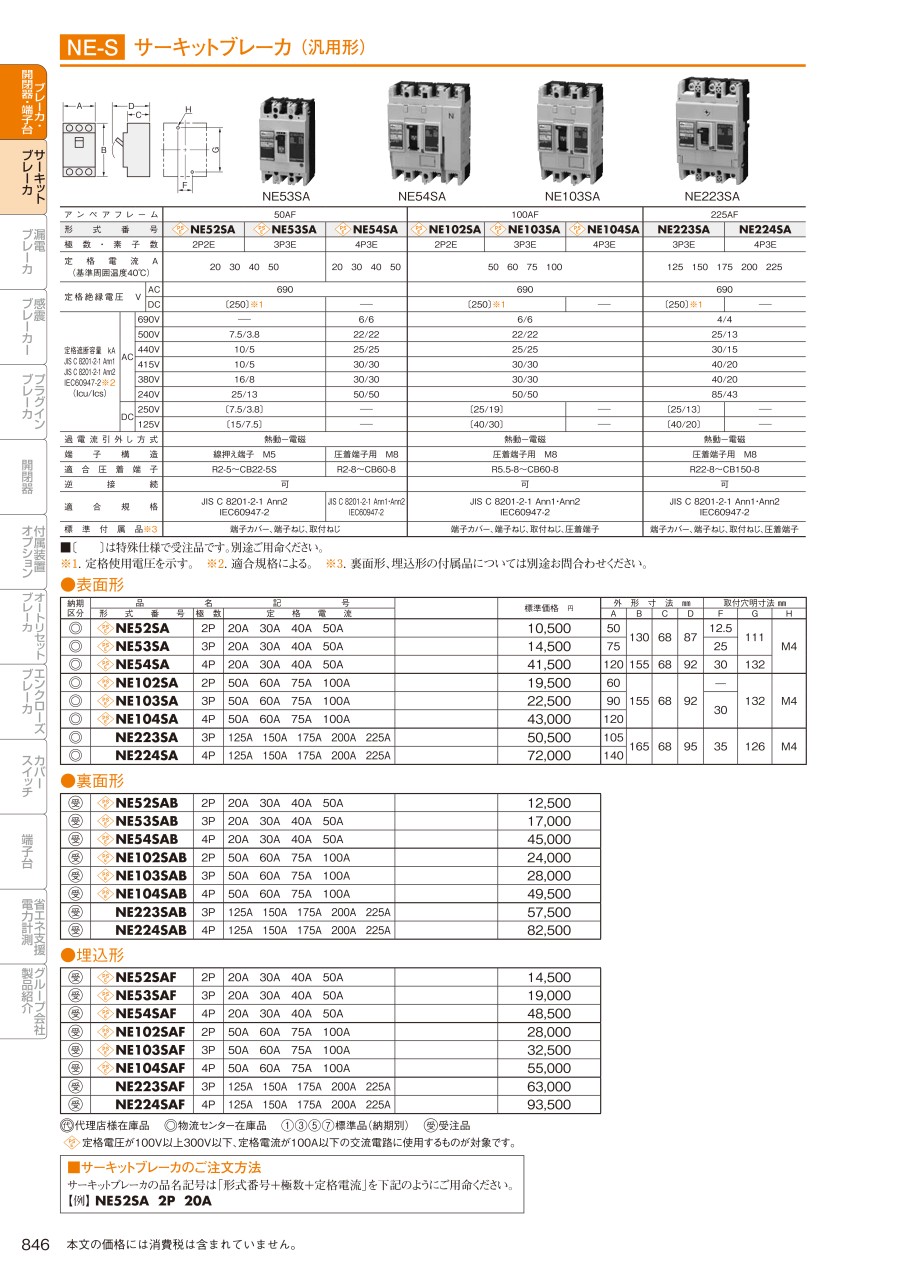

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
