NE-N 単3中性線欠相保護付サーキットブレーカ（経済形） Eシリーズ 高容量
- 通常単価(税別)
- 8,990円～16,970円
- 税込単価
- 9,889円～18,667円
単3中性線欠相保護付きのサーキットブレーカ。【特長】・高容量。・経済形。・過電...
詳細情報を確認する未確定：候補が3型番あります。
商品情報
製品仕様
NE68NAの外観
NE108NAの外観
| アンペアフレーム | 60AF | 100AF | ||||
|---|---|---|---|---|---|---|
| 形式番号 | ※NE68NA | ※NE108NA | ||||
| 保護機能 | 過負荷・短絡・単3中性線欠相保護兼用 | |||||
| 極数・素子数 | 3P2E | 3P2E | ||||
| 定格使用電圧 V | AC | 100／200（単3） | 100／200（単3） | |||
| DC | - | - | ||||
| 定格電流 A（基準周囲温度40℃） | 60 | 60 100 | ||||
| 欠相保護機能 | 定格動作過電圧 V | AC | 135 | |||
| 定格過電圧動作時間 sec | 0.5以内 | |||||
| 定格不動作過電圧 V | AC | 120 | ||||
| 定格遮断容量 kA JIS C 8201-2-1 Ann2 | AC | 100／200V（単3用） | 10 | 25 | ||
| 過電流引外し方式 | - | |||||
| 端子構造 | 圧着端子用 M6 | 圧着端子用 M8 | ||||
| 適合圧着端子 | R2-6～CB22-6S | R5.5-8～CB60-8（8S） | ||||
| 逆接続 | - | |||||
| 適合規格 | - | |||||
| 標準付属品 | 端子カバー、取付ねじ、木ねじ、封印プレート 端子カバー止ねじ | 端子カバー、取付ねじ、木ねじ、封印プレート 端子カバー止ねじ、圧着端子 | ||||
※定格電圧が100V以上300V以下、定格電流が100A以下の交流電路に使用するものが対象です。
寸法図
（単位：mm）
NE68NAの寸法図
NE108NAの寸法図
※寸法図共通：パネル穴明寸法はブレーカの窓枠に対して片側1mmの隙間を持たせてあります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,990円 ( 9,889円 ) | 5日目 |
15,970円 ( 17,567円 ) | 5日目 |
16,970円 ( 18,667円 ) | 5日目 |

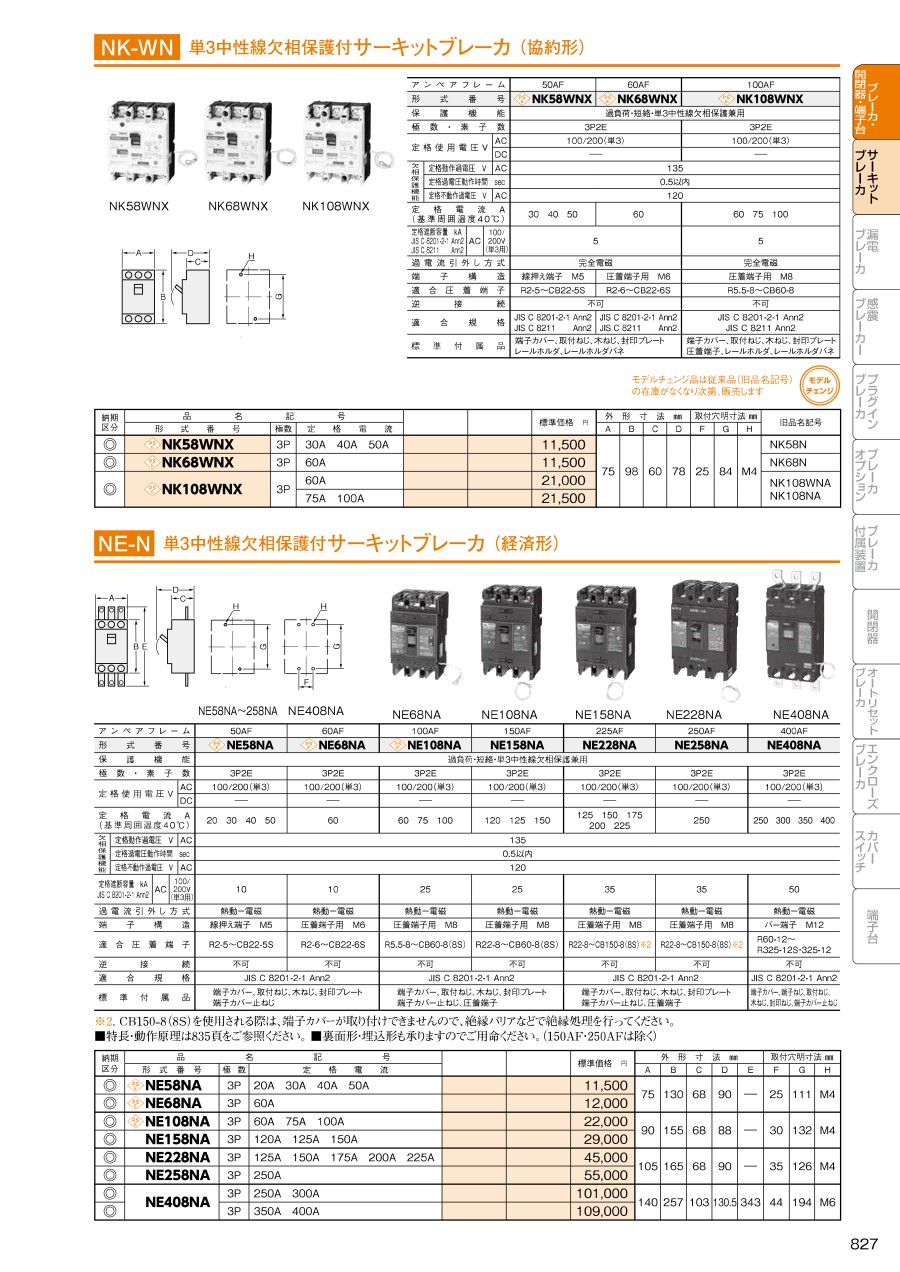

カタログ
