日東工業

GE 漏電ブレーカ（経済形） Eシリーズ埋込形高容量

カタログ |

一部SALE 2026/01/31まで

通常単価(税別): 20,210円～99,970円特別価格

税込単価: 22,231円～109,967円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：5 日目

埋込形、高容量の漏電ブレーカ。【特長】・過電流引外し方式：熱動–電磁。・逆接続...

定格遮断容量 AC100V/AC200V/AC400V/DC250V以外の電圧条件
有
取付方法
ネジ止め
接続方式
埋込形
種類
高速形
過電流引外し方式
熱動-電磁
逆接続
不可

未確定：候補が19型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

GE 漏電ブレーカ（経済形） Eシリーズ埋込形高容量の仕様

GE 漏電ブレーカ（経済形） Eシリーズ埋込形高容量の外観

-					モータ保護兼用 ※1
アンペアフレーム					60AF		100AF
形式番号					※3 GE62A	※3 GE63A	※3 GE102A	※3 GE103A
保護機能					漏電・過負荷・短絡保護兼用		漏電・過負荷・短絡保護兼用
相線式					1φ2W	3φ3W 1φ3W・1φ2W	1φ2W	3φ3W 1φ3W・1φ2W
極数・素子数					2P2E	3P3E	2P2E	3P3E
定格使用電圧 V				AC	100-200-240共用	100-200-415共用	100-200-240共用	100-200-415共用		200-415両用
定格電流 A（基準周囲温度40℃）					60	60	60 75 100	60	75		100
適用電動機容量 kW（三相200V・単相100V）					60	15	60 75 100	15	18.5		22
高速形	定格感度電流 mA				30	30 100	30 100／200切換 ※2	30 100／200切換 ※2		-
高速形	動作時間 sec				0.1以内		0.1以内	0.1以内		-
時延形	定格感度電流 mA				-		-	-		100／200切換 ※2
	動作時間 sec				-		-	-		0.3
	慣性不動作時間 sec				-		-	-		0.1以上
定格遮断容量 kA JIS C 8201-2-2 Ann2		AC	415V		-	5	-	10
			240V		10	-	35	-
			200V		10		35	35
			100V		10		35	35		-
端子構造					圧着端子用 M6		圧着端子用 M8
適合圧着端子					R2-6～CB22-6S（22-S6）		R5.5-8～CB60-8（8S）
適合規格					JIS C 8201-2-2 Ann2		JIS C 8201-2-2 Ann2

※1トップランナーモータをご採用の際はご注意願います。モータの始動条件はカタログ917項をご参照ください。
※2製品出荷時は感度電流切替スイッチを100mAに設定しています。
※3定格電圧が100V以上300V以下、定格電流が100A以下の交流電路に使用するものが対象です。
※4付属品については別途当メーカーサポートセンターへお問い合わせください。

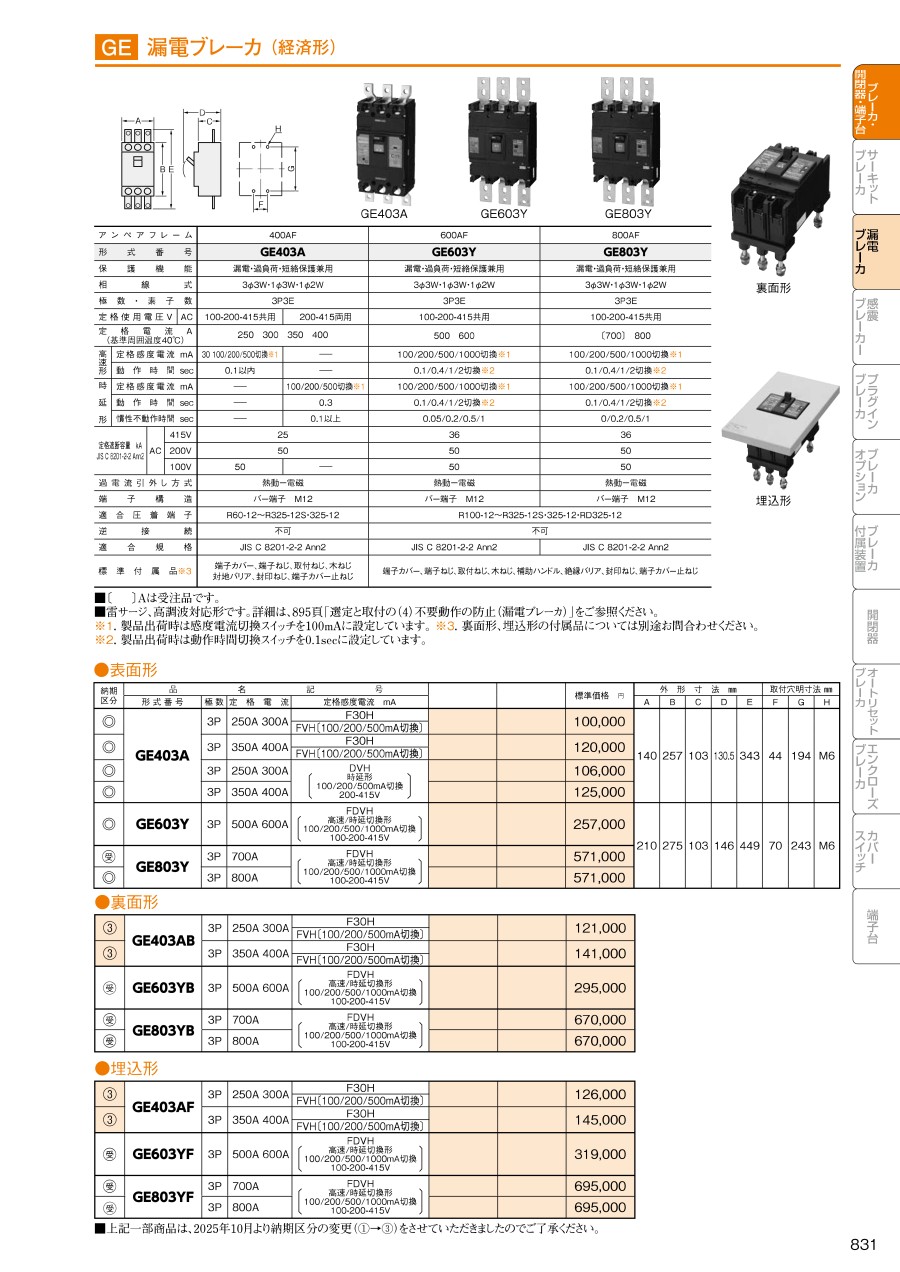

アンペアフレーム				400AF
形式番号				GE403A
保護機能				漏電・過負荷・短絡保護兼用
相線式				3φ3W・1φ3W・1φ2W
極数・素子数				3P3E
定格使用電圧 V			AC	100-200-415共用	200-415両用
定格電流 A（基準周囲温度40℃）				250 300 350 400
高速形	定格感度電流 mA			30 100／200／500切換 ※1	-
高速形	動作時間 sec			0.1以内	-
時延形	定格感度電流 mA			-	100／200／500切換 ※1
	動作時間 sec			-	0.3
	慣性不動作時間 sec			-	0.1以上
定格遮断容量 kA JIS C 8201-2-2 Ann2	AC	415V		25
		200V		50
		100V		50	-
端子構造				バー端子 M12
適合圧着端子				R60-12～R325-12S・325-12
適合規格				JIS C 8201-2-2 Ann2

※1製品出荷時は感度電流切替スイッチを100mAに設定しています。
※2付属品については別途当メーカーサポートセンターへお問い合わせください。

寸法図

（単位：mm）

GE62AF／GE63AFの寸法図

GE102AF／GE103AFの寸法図

GE403AFの寸法図

型番リスト

表示件数

型番

アンペアフレーム AF

定格感度電流

(mA)

極数

定格遮断容量　AC100Vの時

(kA)

定格遮断容量　AC200Vの時

(kA)

定格使用電圧

(V)

定格電流

(A)

代表規格

寸法高さ

(mm)

寸法幅

(mm)

寸法奥行き

(mm)

端子構造

定格電圧

標準付属品

最小発注数量

60AF	30	2	10	10	AC100-200-240共用	60	PSE	200	120	144	圧着端子 M6	AC200V未満	端子カバー, 取付ねじ, 木ねじ, 封印プレート, 端子カバー止ねじ	1個
60AF	30	3	10	10	AC100-200-415共用	60	PSE	200	120	144	圧着端子 M6	AC415V対応	端子カバー, 取付ねじ, 木ねじ, 封印プレート, 端子カバー止ねじ	1個
60AF	100	3	10	10	AC100-200-415共用	60	PSE	200	120	144	圧着端子 M6	AC415V対応	端子カバー, 取付ねじ, 木ねじ, 封印プレート, 端子カバー止ねじ	1個
100AF～199AF	30	2	35	35	AC100-200-240共用	60	PSE	200	150	199	圧着端子用 M8	AC200V未満	端子カバー, 取付ねじ, 木ねじ, 封印プレート, 端子カバー止ねじ	1個
100AF～199AF	100/200切換	2	35	35	AC100-200-240共用	60	PSE	200	150	199	圧着端子用 M8	AC200V未満	端子カバー, 取付ねじ, 木ねじ, 封印プレート, 端子カバー止ねじ	1個
100AF～199AF	30	2	35	35	AC100-200-240共用	75	PSE	200	150	199	圧着端子用 M8	AC200V未満	端子カバー, 取付ねじ, 木ねじ, 封印プレート, 端子カバー止ねじ	1個
100AF～199AF	100/200切換	2	35	35	AC100-200-240共用	75	PSE	200	150	199	圧着端子用 M8	AC200V未満	端子カバー, 取付ねじ, 木ねじ, 封印プレート, 端子カバー止ねじ	1個
100AF～199AF	30	2	35	35	AC100-200-240共用	100	PSE	200	150	199	圧着端子用 M8	AC200V未満	端子カバー, 取付ねじ, 木ねじ, 封印プレート, 端子カバー止ねじ	1個
100AF～199AF	100/200切換	2	35	35	AC100-200-240共用	100	PSE	200	150	199	圧着端子用 M8	AC200V未満	端子カバー, 取付ねじ, 木ねじ, 封印プレート, 端子カバー止ねじ	1個
100AF～199AF	30	3	35	35	AC100-200-415共用	60	PSE	200	150	199	圧着端子用 M8	AC415V対応	端子カバー, 取付ねじ, 木ねじ, 封印プレート, 端子カバー止ねじ	1個
100AF～199AF	100/200切換	3	35	35	AC100-200-415共用	60	PSE	200	150	199	圧着端子用 M8	AC415V対応	端子カバー, 取付ねじ, 木ねじ, 封印プレート, 端子カバー止ねじ	1個
100AF～199AF	30	3	35	35	AC100-200-415共用	75	PSE	200	150	199	圧着端子用 M8	AC415V対応	端子カバー, 取付ねじ, 木ねじ, 封印プレート, 端子カバー止ねじ	1個
100AF～199AF	100/200切換	3	35	35	AC100-200-415共用	75	PSE	200	150	199	圧着端子用 M8	AC415V対応	端子カバー, 取付ねじ, 木ねじ, 封印プレート, 端子カバー止ねじ	1個
100AF～199AF	30	3	35	35	AC100-200-415共用	100	PSE	200	150	199	圧着端子用 M8	AC415V対応	端子カバー, 取付ねじ, 木ねじ, 封印プレート, 端子カバー止ねじ	1個
100AF～199AF	100/200切換	3	35	35	AC100-200-415共用	100	PSE	200	150	199	圧着端子用 M8	AC415V対応	端子カバー, 取付ねじ, 木ねじ, 封印プレート, 端子カバー止ねじ	1個
400AF以上	100/200/500切換	3	50	50	AC100-200-415共用	250	-	290	194	268.5	バー端子 M12	AC415V対応	端子カバー, 端子ねじ, 取付ねじ, 木ねじ, 封印ねじ, 対地バリア, 端子カバー止ねじ	1個
400AF以上	100/200/500切換	3	50	50	AC100-200-415共用	300	-	290	194	268.5	バー端子 M12	AC415V対応	端子カバー, 端子ねじ, 取付ねじ, 木ねじ, 封印ねじ, 対地バリア, 端子カバー止ねじ	1個
400AF以上	100/200/500切換	3	50	50	AC100-200-415共用	350	-	290	194	268.5	バー端子 M12	AC415V対応	端子カバー, 端子ねじ, 取付ねじ, 木ねじ, 封印ねじ, 対地バリア, 端子カバー止ねじ	1個
400AF以上	100/200/500切換	3	50	50	AC100-200-415共用	400	-	290	194	268.5	バー端子 M12	AC415V対応	端子カバー, 端子ねじ, 取付ねじ, 木ねじ, 封印ねじ, 対地バリア, 端子カバー止ねじ	1個

通常単価(税別) (税込単価)	通常出荷日

20,210円18,189円 ( 20,008円 )	5日目
20,970円18,873円 ( 20,760円 )	5日目
20,970円18,873円 ( 20,760円 )	5日目
28,020円25,778円 ( 28,356円 )	5日目
28,020円25,778円 ( 28,356円 )	5日目
28,020円25,778円 ( 28,356円 )	5日目
28,020円25,778円 ( 28,356円 )	5日目
28,020円25,778円 ( 28,356円 )	5日目
28,020円25,778円 ( 28,356円 )	5日目
29,800円26,820円 ( 29,502円 )	5日目
29,800円26,820円 ( 29,502円 )	5日目
29,800円26,820円 ( 29,502円 )	5日目
29,800円 ( 32,780円 )	5日目
29,800円 ( 32,780円 )	5日目
29,800円 ( 32,780円 )	5日目
87,970円79,173円 ( 87,090円 )	5日目
87,970円79,173円 ( 87,090円 )	5日目
99,970円89,973円 ( 98,970円 )	5日目
99,970円89,973円 ( 98,970円 )	5日目

詳細情報

基本情報

基本情報

埋込形、高容量の漏電ブレーカ。
【特長】
・過電流引外し方式：熱動–電磁。
・逆接続不可。※
※太陽光発電システムなど系統連系用に限り逆接続可能型として使用可能。
・定格感度電流（GE62AF）：F30。
・定格感度電流（GE63AF）：F30H、F100H。
・定格感度電流（GE102AF）：F30、FV（100／200mA切換）。
・定格感度電流（GE103AF）：F30H、FVH（100／200mA切換）。
・定格感度電流（GE403AF）：FVH（100／200／500mA切換）。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

三菱電機
制御盤用遮断器 FAシリーズ（漏電遮断器） NV30-FA
制御盤用の漏電遮断器。高調波サージ対応形。制御盤用漏電遮断に最適。
テンパール工業
小型漏電遮断器（OC付）
安全ブレーカと互換寸法のため、住宅用分電盤、標準分電盤等の組込用などに最適な漏電遮断器。過電流保護付漏電遮断器。
ミスミ
【大同端子製造】裸圧着端子ブレーカ用端子
本製品は大同端子製造製の商品。ブレーカの形状に合わせて作られたブレーカ用の圧着端子。UL対応品。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
