GE 漏電ブレーカ（経済形）表面形・50AFタイプ

Name: GE 漏電ブレーカ（経済形） 表面形・50AFタイプ
Brand: 日東工業
SKU: 222004926085
Rating: 3 (2 reviews)

カタログ |

一部SALE 2025/12/26まで
一部当日出荷可能

平均満足度3.0

この商品のレビューをみる（2件）

通常単価(税別): 7,890円～13,870円特別価格

税込単価: 8,679円～15,257円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日東工業

GE 漏電ブレーカ（経済形）表面形・60～400AF

通常価格(税別)： 9,690円 (税込価格：10,659円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

日東工業

漏電ブレーカ（協約形） GE-C

通常価格(税別)： 10,500円 (税込価格：11,550円)

通常出荷日：3 日目

表面形の漏電ブレーカ【特長】・経済形・過電流引き外し方式：熱動－電磁・端子構造...

詳細情報を確認する

アンペアフレーム AF
50AF
定格遮断容量　AC100Vの時 (kA)
10
定格遮断容量　AC200Vの時 (kA)
10
定格遮断容量 AC100V/AC200V/AC400V/DC250V以外の電圧条件
有
取付方法
ネジ止め
接続方式
表面型
代表規格
PSE
寸法高さ (mm)
130
寸法幅 (mm)
75
寸法奥行き (mm)
90
種類
高速形
過電流引外し方式
熱動-電磁
端子構造
線押え端子M5
逆接続
不可
標準付属品
端子カバー, 取付ねじ, 木ねじ, 封印プレート, 端子カバー止ねじ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が12型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

GE 漏電ブレーカ（経済形）GE52A／53Aの仕様

GE53Aの外観

GE52A／GE53Aの寸法図

品名記号			外形寸法mm				取付穴明寸法mm
形式番号	極数	定格電流	A	B	C	D	F	G	H
※NE52A	2P	20A 30A 40A 50A	50	130	68	90	-	111	M4
※NE53A	3P	20A 30A 40A 50A	75	130	68	90	25	111	M4

※定格電圧が100V以上300V以下、定格電流が100A以下の交流電路に使用するものが対象です。

-				モータ保護兼用※1
アンペアフレーム				50AF
形式番号				GE52A	GE53A
保護機能				漏電・過負荷・短絡保護兼用
相線式				1φ2W	3φ3W 1φ3W・1φ2W
極数・素子数				2P2E	3P3E
定格使用電圧V			AC	100-200-240共用	100-200-415共用
定格電流A（基準周囲温度40℃）				20 30 40 50	20	30	40	50
適用電動機容量kW（三相200V・単相100V）				20 30 40 50	-	7.5	-	11
高速形	定格感度電流 mA			30	30 100
高速形	動作時間 sec			0.1以内
時延形	定格感度電流 mA			-
	動作時間 sec			-
	慣性不動作時間 sec			-
定格遮断容量 kA JIS C 8201-2-2 Ann2		AC	415V	-	5
			240V	10	-
			200V	10
			100V	10
標準付属品				端子カバー、取付ねじ、木ねじ、封印プレート、端子カバー止ねじ

※1トップランナーモータをご採用の際はご注意願います。モータの始動条件はカタログをご覧ください。

型番リスト

表示件数

型番

定格感度電流

(mA)

極数

定格使用電圧

(V)

定格電流

(A)

定格電圧

最小発注数量

30	2	100, 200, 240共用	20	AC200V未満	1個
30	2	100, 200, 240共用	30	AC200V未満	1個
30	2	100, 200, 240共用	40	AC200V未満	1個
30	2	100, 200, 240共用	50	AC200V未満	1個
30	3	100, 200, 415共用	20	AC415V対応	1個
100	3	100, 200, 415共用	20	AC415V対応	1個
30	3	100, 200, 415共用	30	AC415V対応	1個
100	3	100, 200, 415共用	30	AC415V対応	1個
30	3	100, 200, 415共用	40	AC415V対応	1個
100	3	100, 200, 415共用	40	AC415V対応	1個
30	3	100, 200, 415共用	50	AC415V対応	1個
100	3	100, 200, 415共用	50	AC415V対応	1個

通常単価(税別) (税込単価)	通常出荷日

13,210円6,605円 ( 7,266円 )	在庫品1日目当日出荷可能
9,730円 ( 10,703円 )	5日目
7,890円 ( 8,679円 )	5日目
8,590円 ( 9,449円 )	5日目
13,870円 ( 15,257円 )	在庫品1日目当日出荷可能
9,790円 ( 10,769円 )	5日目
9,790円 ( 10,769円 )	在庫品1日目当日出荷可能
9,790円7,832円 ( 8,615円 )	在庫品1日目当日出荷可能
9,370円 ( 10,307円 )	在庫品1日目当日出荷可能
9,370円 ( 10,307円 )	5日目
9,790円 ( 10,769円 )	在庫品1日目当日出荷可能
9,790円 ( 10,769円 )	5日目

詳細情報

基本情報

基本情報

表面形の漏電ブレーカ
【特長】
・経済形
・過電流引き外し方式：熱動－電磁
・端子構造：線押え端子 M5
・適合圧着端子：R2-5～CB22-5S
・逆接続：不可（※GE53Aは太陽光発電システムなど系統連系用に限り逆接続可能型として使用可能）
・適合規格：JIS C 8201-2-2 Ann2

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

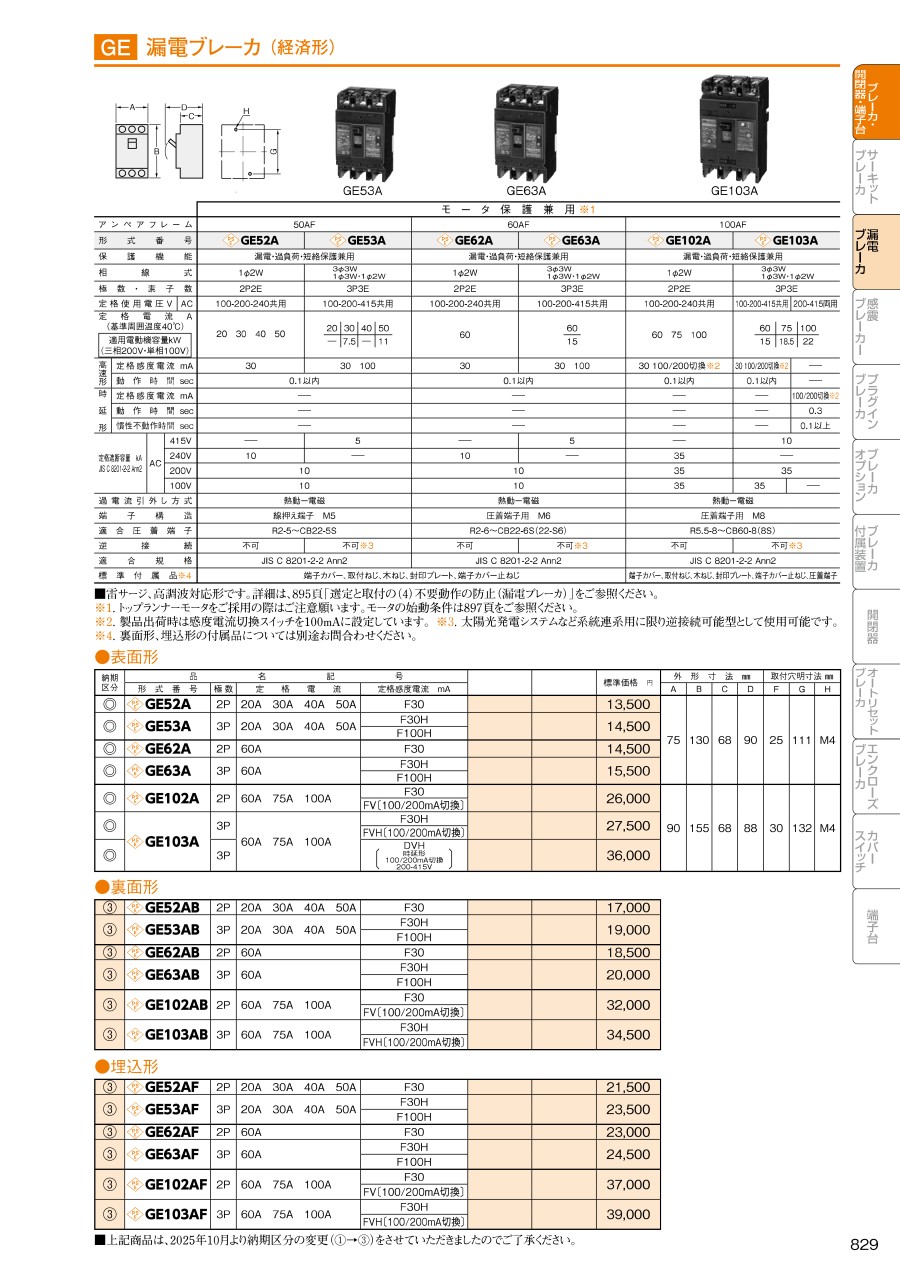

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
