EC-MS シールドケーブル用EMCグランドスキントップ
- 通常単価(税別)
- 3,950円～4,380円
- 税込単価
- 4,345円～4,818円
【特長】・エッジ付バックナットにより、塗装面でも容易にグランドが取れる。・シー...
詳細情報を確認する商品情報
EC-MS シールドケーブル用EMCグランドスキントップの仕様
EC-MS-SC11の外観
EC-MS-SC16の外観
寸法図
EC-MS シールドケーブル用EMCグランドスキントップの寸法図
（単位：mm）
| 品名 （PGサイズ） | 適合ケーブル外径 | 最小シールド部外径 | ねじサイズ | ねじ外径 | SW | A | B | C | D | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 最小 | 最大 | 最小 | 最大 | ||||||||
| EC-MS-SC11 | 4 | 10 | 4 | Pg11 | 18.6 | 20 | 22.2 | 10.5 | 26 | 32 | 6 |
| EC-MS-SC13.5 | 5 | 12 | 4 | Pg13.5 | 20.4 | 22 | 24.4 | 12.5 | 26 | 34 | 6.5 |
| EC-MS-SC16 | 8 | 14 | 6 | Pg22.5 | 22.5 | 24 | 26.7 | 14.5 | 28 | 35 | 6.5 |
PGねじ規格
PGねじ規格の詳細
（単位：mm）※Zは除く
| 略称 | 外径 D | 内径 d1 | ねじ深さ t1 | アングル r | 中心径 d2 | 山ピッチ h | ねじ山数（1"） z |
|---|---|---|---|---|---|---|---|
| PG11 | 18.60 | 17.26 | 0.67 | 0.15 | 17.93 | 1.41 | 18 |
| PG13.5 | 20.40 | 19.06 | 0.67 | 0.15 | 19.73 | 1.41 | 18 |
| PG16 | 22.50 | 21.16 | 0.67 | 0.15 | 21.83 | 1.41 | 18 |
ケーブル固定方法
あらかじめ、ケーブルの外被シールドは剥いでおく
（注）ケーブルグランドのシールド接触部にくるケーブルの部位の外被を約10mm程剥ぎ、シールド部を露出させます。
ケーブル取り付け終了後のケーブルグランド断面図
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,950円 ( 4,345円 ) | 5日目 |
4,060円 ( 4,466円 ) | 5日目 |
4,380円 ( 4,818円 ) | 5日目 |
詳細情報
基本情報
【特長】
・エッジ付バックナットにより、塗装面でも容易にグランドが取れる。
・シールド接触部にスプリング方式を採用した、確実なグランド。
・使用温度：-20〜+80℃。
・本体材質：黄銅（ニッケルめっき）。
・シールド接触部材質：ベリリウム銅（すずめっき）。
・クランプ材質：ナイロン6。
・パッキン材質：ネオプレンゴム。
・O-リング材質：ニトリルゴム。

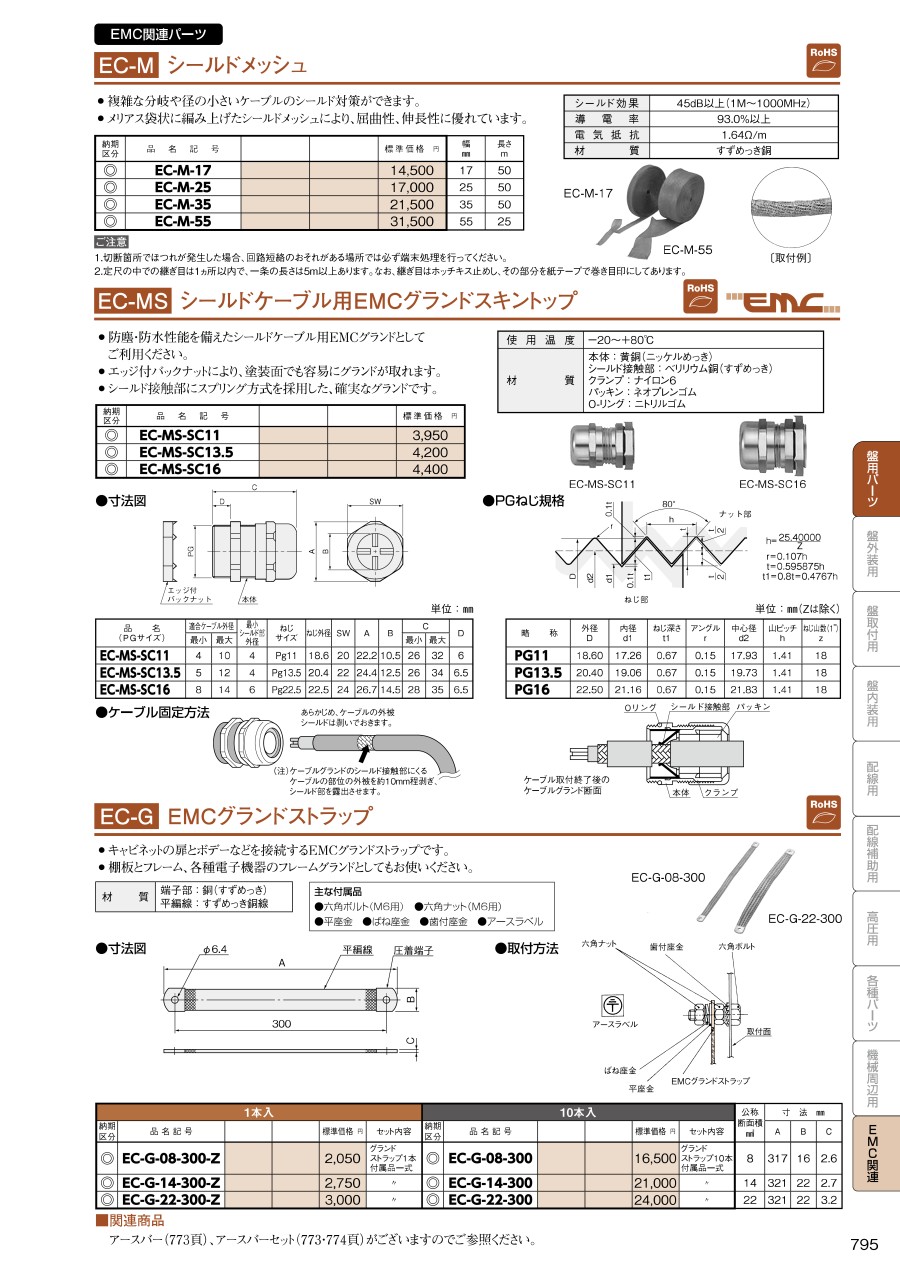

カタログ
