CN-U CN形ボックス（防塵・防水構造）・国際規格認証タイプ

カタログ |

通常単価(税別): 8,680円～19,720円

税込単価: 9,548円～21,692円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：3 日目

耐久性に優れ、環境にやさしい粉体塗装を採用したねじ止めタイプの高IP高気密制御...

用途
制御・中継
材質
鉄
穴加工対応
非対応
開閉形状
ネジ止め
基板・中板
鉄製
保護機能(耐環境性)
IP66
板厚（本体） (mm)
1.6
板厚（扉・カバー） (mm)
1.6
板厚（中板） (mm)
1.6
代表規格
CE / UL / TUV

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が50型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

熱関連機器選定補助ツール

日東工業製「熱関連機器選定プログラム」のダウンロードは、上記画像をクリックして進んでください。
※日東工業HPへと移動します。

CN-U CN形ボックス（防塵・防水構造）・国際規格認証タイプ

塗装色	ライトベージュ塗装（5Y7/1） LB色（日塗工H25-70B）	クリーム塗装（2.5Y9/1）クリーム色（日塗工H22-90B）
材質	鉄
取付基板	鉄製基板（溶融亜鉛めっき鋼板製）（方眼目盛なし）（1.6mm）
キャビネット板厚	扉1.6mm　ボデー1.6mm
扉形式	片扉：ねじ止めドアタイプ

この商品の特徴

保護等級屋内用 IP66

キャビネットの使用環境（屋内用キャビネットか屋外用キャビネットか）及び保護等級IPを表す。保護等級IPは国際電気標準会議（IEC）の規格IEC60529（JIS C 0920）にて、危険な箇所への接近、外来固形物および水への保護の等級が規定されており、IPはキャビネットの保護構造の等級を記号で示したもの。

キャビネット工業会規格及び環境指針適合

キャビネット工業会の規格「金属製汎用キャビネット」（CA100）および環境指針（CA-G04）に適合しているキャビネット。

塗装性能（塩水噴霧）1,000h

JISK5600-7-1 塗料一般試験方法耐中性塩水噴霧性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により、耐中性塩水噴霧性1,000h: 重耐塩仕様。

※ 性能はテストピースによる塗装性能を表し、判定基準はJSIA-T1020による。

塗装性能（耐酸・アルカリ性）120h

JISK5600-6-1　塗料一般試験方法耐液体性により試験した塗装性能を表す。
配電盤工業会塗装技術資料（JSIA-T1020）により耐アルカリ仕様、耐酸仕様。

※ 性能はテストピースによる塗装性能を表し、判定基準はJIS K5981による。

粉体塗装

環境にやさしく、防錆力に優れた粉体塗装を採用。

アメリカの保険機関規格のキャビネットの性能・試験を規定したUL-50の規格に適合していることを表す。防食性、結氷、防水防塵性能、難燃性などによってキャビネットの性能を分類。

CEマーキングは、関連するEC指令に製品が適合していることを示すマークで、マーキングすることでEU圏内での自由流通が保証。キャビネットにおいては、低電圧指令、EN60204-1及びEN62208が該当。EN60204-1は機械の安全性・機械の電気機器に関する規格で機械における感電・火災の防護、物理的な部品配置、操作性等について幅広く規定され、キャビネットにおいても記載。

TÜV

ドイツの試験機関TÜVにてキャビネットの性能・試験を規定した欧州規格EN62208に適合していることを認定されたキャビネット。

分解図

ボデー/背面取付穴（直径9mm）/密閉穴栓（穴径21mm）/アースねじ（M6）/蝶番ピン/Oリング/パッキン/扉止めねじ/扉/鉄製基板/溶接ボルト（M5×10）

ねじ部を2隅に配置し、扉面を広く活用可能。
扉面にねじ部の突出がなく、すっきりしたデザイン。

この商品の寸法図

フカサ : 80mm

品名記号	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
CN8-152U	150	200	80	100	150	63	2.0
CN8-152UC	150	200	80	100	150	63	2.0
CN8-1525U	150	250	80	100	200	63	2.4
CN8-1525UC	150	250	80	100	200	63	2.4
CN8-153U	150	300	80	100	250	63	2.8
CN8-153UC	150	300	80	100	250	63	2.8
CN8-22U	200	200	80	150	150	63	2.5
CN8-22UC	200	200	80	150	150	63	2.5
CN8-23U	200	300	80	150	250	63	3.5
CN8-23UC	200	300	80	150	250	63	3.5
CN8-252U	250	200	80	200	150	63	3.0
CN8-252UC	250	200	80	200	150	63	3.0
CN8-32U	300	200	80	250	150	63	3.5
CN8-32UC	300	200	80	250	150	63	3.5

フカサ : 120mm

品名記号	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
CN12-152U	150	200	120	100	150	103	2.4
CN12-152UC	150	200	120	100	150	103	2.4
CN12-1525U	150	250	120	100	200	103	2.8
CN12-1525UC	150	250	120	100	200	103	2.8
CN12-153U	150	300	120	100	250	103	3.3
CN12-153UC	150	300	120	100	250	103	3.3
CN12-22U	200	200	120	150	150	103	2.9
CN12-22UC	200	200	120	150	150	103	2.9
CN12-23U	200	300	120	150	250	103	4.0
CN12-23UC	200	300	120	150	250	103	4.0
CN12-252U	250	200	120	200	150	103	3.5
CN12-252UC	250	200	120	200	150	103	3.5
CN12-2525U	250	250	120	200	200	103	4.1
CN12-2525UC	250	250	120	200	200	103	4.1
CN12-253U	250	300	120	200	250	103	4.7
CN12-253UC	250	300	120	200	250	103	4.7
CN12-32U	300	200	120	250	150	103	4.0
CN12-32UC	300	200	120	250	150	103	4.0
CN12-33U	300	300	120	250	250	103	5.4
CN12-33UC	300	300	120	250	250	103	5.4
CN12-34U	300	400	120	250	350	103	6.9
CN12-34UC	300	400	120	250	350	103	6.9

フカサ : 160mm

品名記号	外形寸法 mm			基板寸法 mm		有効フカサ mm	製品質量 kg
品名記号	ヨコ	タテ	フカサ	ヨコ	タテ	有効フカサ mm	製品質量 kg
CN16-23U	200	300	160	150	250	143	4.5
CN16-23UC	200	300	160	150	250	143	4.5
CN16-32U	300	200	160	250	150	143	4.5
CN16-32UC	300	200	160	250	150	143	4.5
CN16-33U	300	300	160	250	250	143	6.0
CN16-33UC	300	300	160	250	250	143	6.0
CN16-34U	300	400	160	250	350	143	7.6
CN16-34UC	300	400	160	250	350	143	7.6
CN16-43U	400	300	160	350	250	143	7.6
CN16-43UC	400	300	160	350	250	143	7.6
CN16-44U	400	400	160	350	350	143	9.5
CN16-44UC	400	400	160	350	350	143	9.5
CN16-45U	400	500	160	350	450	143	11.5
CN16-45UC	400	500	160	350	450	143	11.5

型番リスト

表示件数

型番

外形寸法W 横(幅)

(mm)

外形寸法H 縦(高さ)

(mm)

外形寸法D 奥行(厚み)

(mm)

塗装色

RoHS?

最小発注数量

200	200	80	ライトベージュ（5Y7/1）	10	1個
200	200	80	クリーム（2.5Y9/1）	10	1個
200	300	80	ライトベージュ（5Y7/1）	10	1個
200	300	80	クリーム（2.5Y9/1）	10	1個
300	200	80	ライトベージュ（5Y7/1）	10	1個
300	200	80	クリーム（2.5Y9/1）	10	1個
150	250	80	ライトベージュ（5Y7/1）	10	1個
150	250	80	クリーム（2.5Y9/1）	10	1個
150	200	80	ライトベージュ（5Y7/1）	10	1個
150	200	80	クリーム（2.5Y9/1）	10	1個
150	300	80	ライトベージュ（5Y7/1）	10	1個
150	300	80	クリーム（2.5Y9/1）	10	1個
250	200	80	ライトベージュ（5Y7/1）	10	1個
250	200	80	クリーム（2.5Y9/1）	10	1個
200	200	120	ライトベージュ（5Y7/1）	10	1個
200	200	120	クリーム（2.5Y9/1）	10	1個
200	300	120	ライトベージュ（5Y7/1）	10	1個
200	300	120	クリーム（2.5Y9/1）	10	1個
300	200	120	ライトベージュ（5Y7/1）	10	1個
300	200	120	クリーム（2.5Y9/1）	10	1個
300	300	120	ライトベージュ（5Y7/1）	10	1個
300	300	120	クリーム（2.5Y9/1）	10	1個
300	400	120	ライトベージュ（5Y7/1）	10	1個
300	400	120	クリーム（2.5Y9/1）	10	1個
150	250	120	ライトベージュ（5Y7/1）	10	1個
150	250	120	クリーム（2.5Y9/1）	10	1個
150	200	120	ライトベージュ（5Y7/1）	10	1個
150	200	120	クリーム（2.5Y9/1）	10	1個
150	300	120	ライトベージュ（5Y7/1）	10	1個
150	300	120	クリーム（2.5Y9/1）	10	1個
250	250	120	ライトベージュ（5Y7/1）	10	1個
250	250	120	クリーム（2.5Y9/1）	10	1個
250	200	120	ライトベージュ（5Y7/1）	10	1個
250	200	120	クリーム（2.5Y9/1）	10	1個
250	300	120	ライトベージュ（5Y7/1）	10	1個
250	300	120	クリーム（2.5Y9/1）	10	1個
200	300	160	ライトベージュ（5Y7/1）	10	1個
200	300	160	クリーム（2.5Y9/1）	10	1個
300	200	160	ライトベージュ（5Y7/1）	10	1個
300	200	160	クリーム（2.5Y9/1）	10	1個
300	300	160	ライトベージュ（5Y7/1）	10	1個
300	300	160	クリーム（2.5Y9/1）	10	1個
300	400	160	ライトベージュ（5Y7/1）	10	1個
300	400	160	クリーム（2.5Y9/1）	10	1個
400	300	160	ライトベージュ（5Y7/1）	10	1個
400	300	160	クリーム（2.5Y9/1）	10	1個
400	400	160	ライトベージュ（5Y7/1）	10	1個
400	400	160	クリーム（2.5Y9/1）	10	1個
400	500	160	ライトベージュ（5Y7/1）	10	1個
400	500	160	クリーム（2.5Y9/1）	10	1個

通常単価(税別) (税込単価)	通常出荷日

9,110円 ( 10,021円 )	7日目
9,110円 ( 10,021円 )	7日目
10,100円 ( 11,110円 )	7日目
10,100円 ( 11,110円 )	7日目
10,100円 ( 11,110円 )	7日目
10,100円 ( 11,110円 )	7日目
9,110円 ( 10,021円 )	7日目
9,110円 ( 10,021円 )	7日目
8,680円 ( 9,548円 )	7日目
8,680円 ( 9,548円 )	7日目
9,230円 ( 10,153円 )	7日目
9,230円 ( 10,153円 )	7日目
9,340円 ( 10,274円 )	7日目
9,340円 ( 10,274円 )	7日目
9,330円 ( 10,263円 )	3日目
9,330円 ( 10,263円 )	3日目
10,430円 ( 11,473円 )	7日目
10,430円 ( 11,473円 )	7日目
10,430円 ( 11,473円 )	7日目
10,430円 ( 11,473円 )	7日目
10,980円 ( 12,078円 )	3日目
10,980円 ( 12,078円 )	3日目
14,280円 ( 15,708円 )	7日目
14,280円 ( 15,708円 )	7日目
9,330円 ( 10,263円 )	7日目
9,330円 ( 10,263円 )	7日目
9,230円 ( 10,153円 )	3日目
9,230円 ( 10,153円 )	3日目
10,100円 ( 11,110円 )	7日目
10,100円 ( 11,110円 )	7日目
10,430円 ( 11,473円 )	3日目
10,430円 ( 11,473円 )	3日目
10,330円 ( 11,363円 )	7日目
10,330円 ( 11,363円 )	7日目
10,990円 ( 12,089円 )	7日目
10,990円 ( 12,089円 )	7日目
10,990円 ( 12,089円 )	7日目
10,990円 ( 12,089円 )	7日目
10,990円 ( 12,089円 )	7日目
10,990円 ( 12,089円 )	7日目
10,980円 ( 12,078円 )	3日目
10,980円 ( 12,078円 )	3日目
14,250円 ( 15,675円 )	3日目
14,250円 ( 15,675円 )	3日目
14,250円 ( 15,675円 )	7日目
14,250円 ( 15,675円 )	7日目
16,510円 ( 18,161円 )	3日目
16,510円 ( 18,161円 )	3日目
19,720円 ( 21,692円 )	7日目
19,720円 ( 21,692円 )	7日目

詳細情報

基本情報

基本情報

耐久性に優れ、環境にやさしい粉体塗装を採用したねじ止めタイプの高IP高気密制御ボックス。
【特長】
・亜鉛めっき鋼板の基板で、取付機器との接触により導通性が確保でき、等電位ボンディング接続が容易。
・ボデー本体にねじ加工をしていないためIP66の高気密性能、背面取付穴付き。
・扉は片側ねじ止め、片側蝶番式で、扉止めねじ部を隅に配置することにより扉面の利用範囲が広い。
・扉面にねじ頭の突出が無くすっきりしたデザインで、扉止めねじは脱落防止構造。
・継ぎ目がなく剥がれにくい発泡ウレタンパッキンの採用により、高気密性を安定して維持。
・パッキンをマスキングすることにより、剥がさずに焼付け塗装での色塗替えが可能。
【用途】
・屋内用コントロールボックス（小型FA用）。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

日東ボックス穴加工承ります！ 設計から購入までミスミにお任せ！
・Webで簡単設計（CAD知識は不要！）
・その場で即価格納期回答！最短3日目出荷！
・商品名の【穴加工対応】が対象品
→対象品一覧はこちら

ボックス穴加工サービス加工公差について

基準寸法（mm）	許容差（mm）
2,300以下	±3.0

ボックス穴加工サービスでお求めの加工品は日東工業(株)で製作致します。加工公差の詳細は＜こちら＞ご参照ください。
①キャビネット外形端面からの穴位置（F、G）に対する許容差
②センター振り分け寸法の中心からの寸法（H、l、J)に対する許容差
③両扉機種での左右扉間のピッチ（K)に対する許容差
上表は保証精度ではなく、一般加工精度です。
※穴寸法ご指定時の注意点
●機器取付穴
機密取付穴としてお使いの場合、加工精度を考慮し、機の寸法よりも0.5～2mmほど大きめの穴をご指定ください。
ただし、取付けされる機のフランジが小さい場合は、穴や穴周囲の塗装焼けなどが優れないことがありますのでご了承ください。
機に取付穴（パネルカット寸法）の指定がある場合は、その寸法でご指定ください。寸法許容差がある場合は、その中間値をご指定ください。
●連結穴、接続穴
キャビネット同士を連結するための穴や基台との接続穴を当レーザーで加工しますと、キャビネット端からの加工公差により、連結接続時に
段差が生じる場合があります。連結穴や接続穴は、使用されるねじ又はポルト怪に対し、余裕を持った穴径でご指定ください。
●センター振り分けの穴配置
当レーザー加工で使用する加工機はキャビネット外形の角部を原点として認識するため、センター振り分けで寸法をご指定いただいた場合、キャビネット外形公差により、正確に
中心振り分けとならない場合がありますので、ご了承ください。

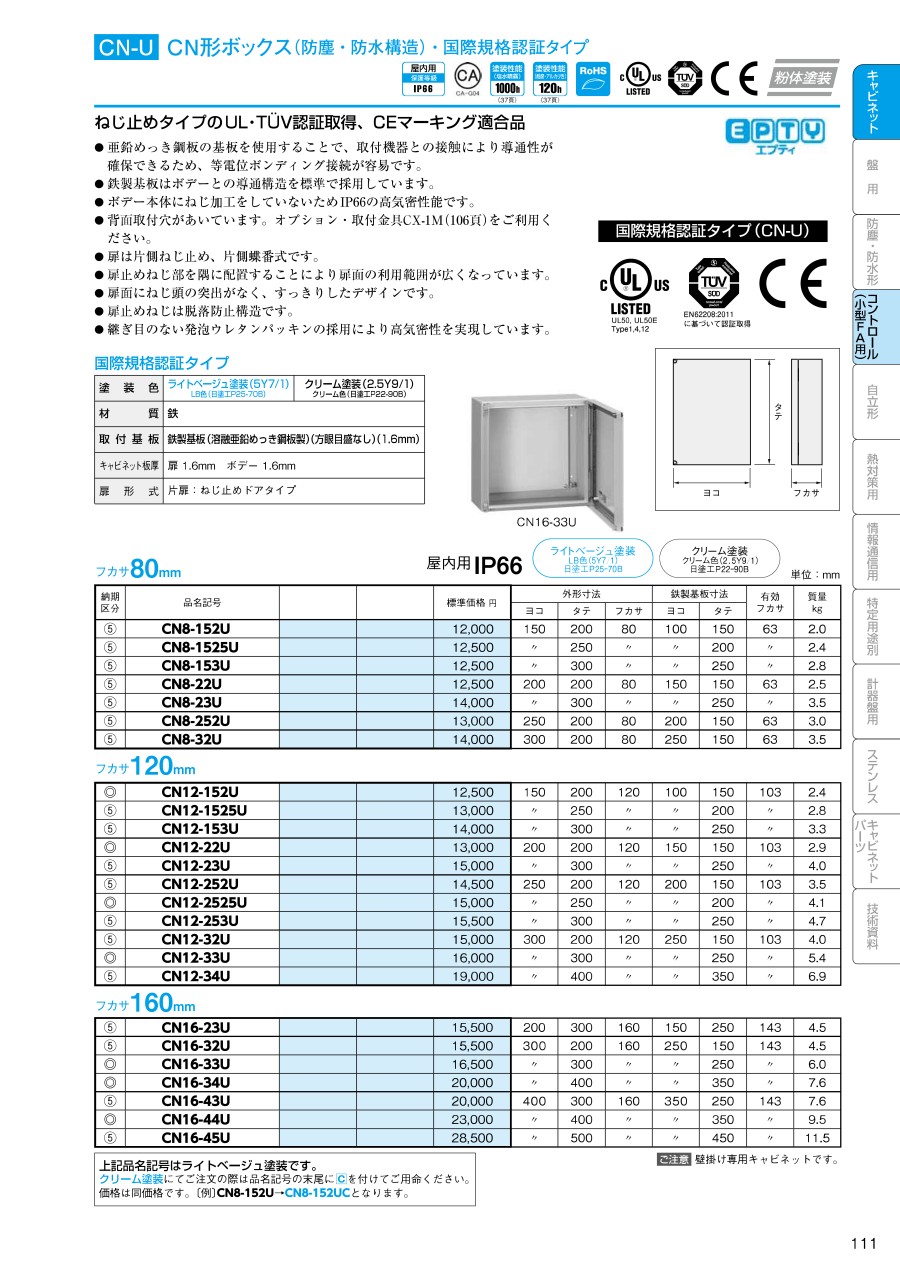

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
