三菱電機

MELSEC-Qシリーズ温度調節ユニット（白金測温抵抗体入力）

カタログ |

通常単価(税別): 85,420円

税込単価: 93,962円

通常出荷日：在庫品1日目当日出荷可能

各種設定も柔軟に。最適な温度制御を実現する、温度調節ユニット。【特長】・押出成形機など温度制御に高い安...

RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

よく一緒に見られています

通常出荷日：5 日目

よく一緒に見られています

通常出荷日：在庫品1日目

Q64TCRTN

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

MELSEC-Qシリーズシーケンサ CC-Linkシステムマスタ・ローカルユニット

Q64TCRTNの仕様・寸法情報

種類

温調

入力点数(入力CH数)

入力I/F(入力対象)

測温抵抗体

接続端子

端子台

代表規格

UL / CUL

適用シーケンサ

MELSEC-Qシリーズ

温度制御方式

PID ON/OFFパルスまたは2位置制御

ヒーター断線検知機能

無

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

温度調節ユニット（MELSEC-Qシリーズ）の仕様

温度調節ユニット（MELSEC-Qシリーズ）イメージ

制御出力			トランジスタ出力
温度入力点数			4チャンネル/ユニット
使用可能測温抵抗体			Pt100，JPt100
精度	指示精度	周囲温度：25±5℃	フルスケール×（±0.3%）
精度	指示精度	周囲温度：0～55℃	フルスケール×（±0.7%）
サンプリング周期			500ms/4チャンネル
制御出力周期			1～100s
入力インピーダンス			1MΩ
入力フィルタ			0～100s（0：入力フィルタOFF）
センサ補正値設定			-50.00～50.00%
センサ入力断線時の動作			アップスケール処理
温度制御方式			PID ON／OFFパルスまたは2位置制御
PID定数範囲	PID定数設定		オートチューニングによる設定が可能
	比例帯（P）		0.0～1,000.0%（0.0：2位置制御）
	積分時間（I）		0～3,600s（0：P制御，PD制御）
	微分時間（D）		0～3,600s（0：P制御，PI制御）
目標値設定範囲			使用する白金測温抵抗体で設定した温度範囲内
不感帯設定範囲			0.1～10.0%
トランジスタ出力	出力信号		ON／OFFパルス
	定格負荷電圧		DC10～30V
	最大負荷電流		0.1A/1点，0.4A/1コモン
	最大突入電流		0.4A，10ms
	OFF時漏洩電流		0.1mA以下
	ON時最大電圧降下		DC1.0V（TYP.）0.1A，DC2.5V（MAX.）0.1A
	応答時間	OFF→ON	2ms以下
	応答時間	ON→OFF	2ms以下
絶縁方式			入力端子とシーケンサ電源間，入力チャンネル間：トランス絶縁
絶縁耐圧			入力端子とシーケンサ電源間，入力チャンネル間：AC500V 1分間
絶縁抵抗			入力端子とシーケンサ電源間，入力チャンネル間：DC500V 20MΩ以上
外部配線接続方式			18点ネジ端子台（M3ネジ）
入出力占有点数			16点（I/O割付：インテリ 16点）
DC5V内部消費電流			0.29A
外形寸法	高さ（H）		98mm
	幅（W）		27.4mm
	奥行き（D）		112mm
質量			0.20kg

型番リスト

表示件数

型番

Q64TCRTN

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

85,420円

( 93,962円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

各種設定も柔軟に。最適な温度制御を実現する、温度調節ユニット。
【特長】
・押出成形機など温度制御に高い安定性が要求される装置において、過加熱・過冷却を防ぎます
・出力を同時にONせず制御を行うことで、ピーク電流を抑制する機能付きです。省エネ効果で、ランニングコストを削減できます
・複数ループの到達時間を揃えることで、均一な温度制御を行う機能付きです。アイドリングしないため省エネ効果があり、ランニングコストを削減できます
・制御中に自動でPID定数を調整する機能付きです。オートチューニングのコスト（時間・材料・電力）が削減できます

ご注意

RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。

カタログ

商品TOP

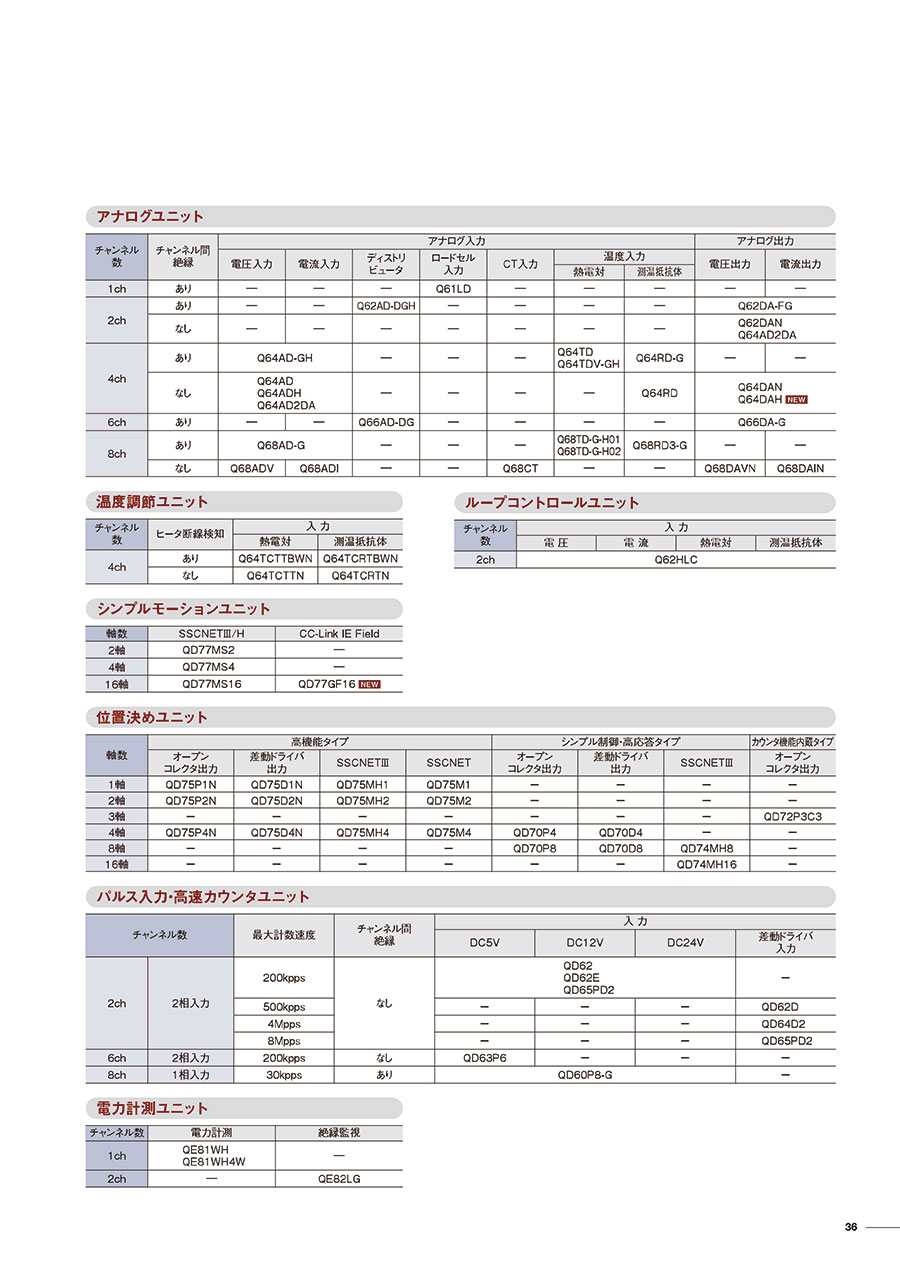

カタログ (見開き版)

類似品類似品をすべて見る

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MELSEC-Qシリーズ温度調節ユニット（白金測温抵抗体入力）の型番Q64TCRTNのページです。型番Q64TCRTNに関する仕様情報を記載しております。
