三菱電機

インバータFREQROL用制動ユニット【1～2個入り】

Name: インバータFREQROL用 制動ユニット【1～2個入り】
Brand: 三菱電機
SKU: 222004925602
Rating: 5 (3 reviews)

カタログ |

通常単価(税別): 1,982円～372,620円特別価格

税込単価: 2,180円～409,882円特別価格

一部SALE 2026.03.31まで

通常出荷日：在庫品1日目～5日目一部当日出荷可能

アドバンスト磁束ベクトル制御を搭載した制動ユニット。【特長】・アドバンスト磁束ベクトル制御・短時間過負...

詳細を確認

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本商品は1個または、並列接続用に2個入り(1パック)がございます。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。

詳細を確認

よく一緒に見られています

三菱電機

インバータFREQROL用　ラインノイズフィルタ・ラジオノイズフィルタ

通常価格(税別)： 7,110円 (税込価格：7,821円)

通常出荷日：在庫品1日目

未確定：候補が40型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

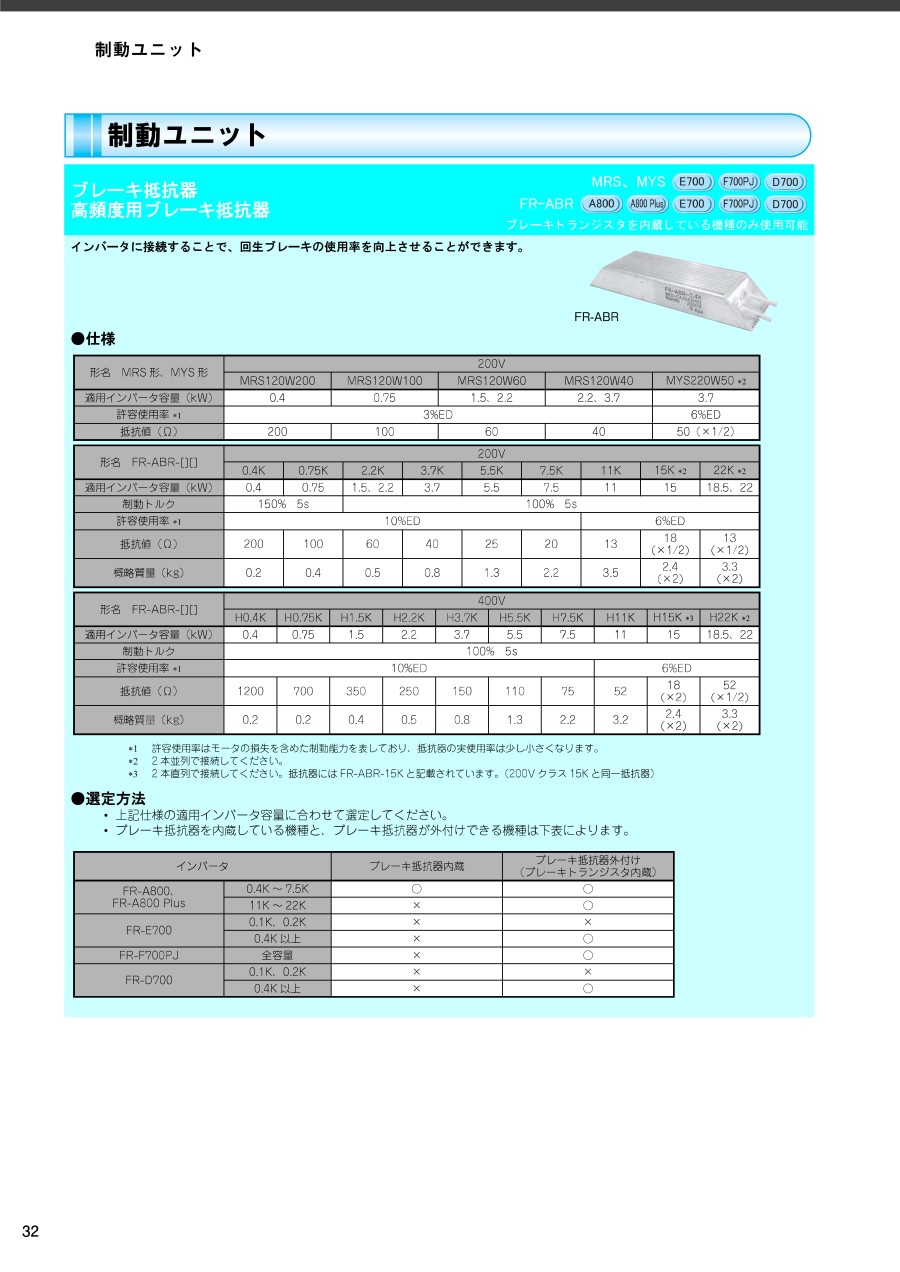

制動ユニットの仕様

高頻度用ブレーキ抵抗器の仕様

FR-ABRの外観

※ 回生ブレーキ使用率の設定は表の許容ブレーキ使用率以下としてください。
※ 運転の頻度によっては、ブレーキ抵抗器温度が300℃以上になることがありますので取付け、放熱に注意してください。
※ DCリアクトルを接続する場合以外、端子P/+-P1間の短絡片は外さないでください。
※ MYS形抵抗器も使用することができます。ただし、許容ブレーキ使用率に注意してください。
※ 0.1K、0.2Kには使用できません。

FR-ABR 寸法図

ブレーキ抵抗器型番		許容ブレーキ使用率	外形寸法（単位：mm）					抵抗値（Ω）	概略質量（kg）	圧着端子（単位：mm）
			W	W1	W2	D	H			A1		A2
			W	W1	W2	D	H			B1	d1	B2	d2
200Vクラス＊1	FR-ABR-0.4K	10%	140	125	100	40	21	200	0.2	7	4.3	7	4.3
	FR-ABR-0.75K		215	200	175	40	21	100	0.4	9.5	5.3	9.5	5.3
	FR-ABR-2.2K＊2		240	225	200	50	26	60	0.5
	FR-ABR-3.7K		215	200	175	61	33	40	0.8
	FR-ABR-5.5K		335	320	295	61	33	25	1.3
	FR-ABR-7.5K		400	385	360	80	40	20	2.2
400Vクラス	FR-ABR-H0.4K		115	100	75	40	21	1200	0.2	7	4.3	7	4.3
	FR-ABR-H0.75K		140	125	100	40	21	700	0.2	9.5	5.3	9.5	5.3
	FR-ABR-H1.5K		215	200	175	40	21	350	0.4
	FR-ABR-H2.2K		240	225	200	50	26	250	0.5
	FR-ABR-H3.7K		215	200	175	61	33	150	0.8
	FR-ABR-H5.5K		335	320	295	61	33	110	1.3
	FR-ABR-H7.5K		400	385	360	80	40	75	2.2

[ ! ]*1 単相100Vクラスインバータにも接続可能です。
　　*2 1.5K、2.2K共用です。

FR-ABR 寸法図

ブレーキ抵抗器型番		許容ブレーキ使用率	外形寸法（単位：mm）			抵抗値（Ω）	概略質量（kg）	圧着端子（単位：mm）
			W	W1	W2			A1		A2
			W	W1	W2			B1	d1	B2	d2
200Vクラス	FR-ABR-11K	6%	400	385	360	13	3.5	12	6.4	9.5	5.3
	FR-ABR-15K＊1		300	285	260	18 (×1/2)	2.4 (×2)		8.4	12	8.4
	FR-ABR-22K＊3		400	385	360	13 (×1/2)	3.3 (×2)		8.4	12	8.4
400Vクラス	FR-ABR-H11K		400	385	360	52	3.2		6.4	9.5	5.3
	FR-ABR-H15K＊2		300	285	260	18 (×2)	2.4 (×2)		8.4	12	8.4
	FR-ABR-H22K＊4		450	435	410	52 (×2)	3.3 (×2)	9	6.4	9	6.4

[ ! ]＊1 15Kは、18Ω2個並列接続の構成にしてください。
　　＊2 H15Kは、18Ω2個直列接続の構成にしてください。抵抗器には、FR-ABR-15Kと記載されています。
　　　（200Vクラス15Kと同一抵抗器）
　　＊3 22Kは、13Ω2個並列接続の構成にしてください。抵抗器には、FR-ABR-22Kと記載されています。
　　＊4 H22Kは、52Ω2個並列接続の構成にしてください。抵抗器には、FR-ABR-H22Kと記載されています。

ブレーキユニットの仕様

FR-BU2の外観

外付けブレーキ抵抗器よりもさらに大きな制動能力を得るためのオプション。
ブレーキトランジスタを内蔵していないインバータにも接続させることが可能。
放電抵抗器は2種類あるので、必要な制動トルクに合わせて選定すること。

FR-BU2-55K、FR-BU2-H7.5K～H75Kの寸法図

（単位：mm）

型番	W	H	D
FR-BU2-1.5K～15K	68	128	132.5
FR-BU2-30K	108	128	129.5
FR-BU2-55K	170	128	142.5
FR-BU2-H7.5K, H15K	68	128	132.5
FR-BU2-H30K	108	128	129.5
FR-BU2-H55K, H75K	170	128	142.5

型番 FR-BU2-□	200V						400V
型番 FR-BU2-□	1.5K	3.7K	7.5K	15K	30K	55K	H7.5K	H15K	H30K	H55K	H75K
適用モータ容量	制動トルクや使用率（%ED）により組み合わせ可能な容量が異なります。
接続ブレーキ抵抗器	GRZG形、FR-BR、MT-BR5
複数（並列）運転	最大10台（ただし、接続インバータ過電流耐量以上のトルクは出せません。）
概略質量（kg）	0.9	0.9	0.9	0.9	1.4	2.0	0.9	0.9	1.4	2.0	2.0

抵抗器ユニットの仕様

FR-BRの外観

FR-BRの寸法図

（単位：mm）

抵抗器ユニット
型番	W	H	D
KFR-BR-15	170	450	220
FR-BR-30K	340	600	220
FR-BR-55K	480	700	450
FR-BR-H15K	170	450	220
FR-BR-H30K	340	600	220
FR-BR-H55K	480	700	450

※抵抗器ユニットの温度上昇は最高100℃となります。したがって、耐熱性電線（ガラス電線など）を用いて配線してください。

ブレーキユニットと抵抗器ユニットの結線図

結線図

※1：BUEとSDは初期状態で短絡片が接続されています。
※2：必ずインバータの端子（P/+、N/-）とブレーキユニット（FR-BU2）の端子記号が同じになるように接続してください。接続を誤るとインバータが破損します。
※3：DCリアクトルを接続する場合以外、端子P/+-P1間の短絡片は外さないでください。
※4：電源が400Vクラスの場合には降圧トランスを設置してください。

ブレーキユニットと抵抗器ユニットの組合せ表

ブレーキユニット型番		放電抵抗器または抵抗器ユニット型番
ブレーキユニット型番		FR-BR
200V クラス	FR-BU2-15K	FR-BR-15K
	FR-BU2-30K	FR-BR-30K
	FR-BU2-55K	FR-BR-55K
400V クラス	FR-BU2-H7.5K	-
	FR-BU2-H15K	FR-BR-H15K
	FR-BU2-H30K	FR-BR-H30K
	FR-BU2-H55K	FR-BR-H55K
	FR-BU2-H75K	-

注意・禁止事項

※上記以外の製品情報につきましては、カタログを参照下さい。

型番リスト

表示件数

型番

種類

電圧クラス

(V)

適用インバータ容量

(kW)

抵抗値

(Ω)

放電抵抗器合成抵抗値

(Ω)

連続許容電力

(W)

接続抵抗器ユニット

幅（W）

(mm)

高さ（H）

(mm)

奥行（D）

(mm)

RoHS?

最小発注数量

ブレーキ抵抗器	200	0.4	200	-	-	-	140	21	40	10	1個
ブレーキ抵抗器	200	0.75	100	-	-	-	215	21	40	6	1個
ブレーキ抵抗器	200	1.5/2.2	60	-	-	-	240	26	50	10	1個
ブレーキ抵抗器	200	3.7	40	-	-	-	215	33	61	6	1個
ブレーキ抵抗器	200	5.5	25	-	-	-	335	33	61	6	1個
ブレーキ抵抗器	200	7.5	20	-	-	-	400	40	80	6	1個
ブレーキ抵抗器	200	11	13	-	-	-	400	50	100	6	1個
ブレーキ抵抗器	200	15	18（×1/2）	-	-	-	300	50	100	6	1パック 2個入り
ブレーキ抵抗器	200	18.5/22	13（×1/2）	-	-	-	400	50	100	6	1パック 2個入り
ブレーキ抵抗器	400	0.4	1200	-	-	-	115	21	40	6	1個
ブレーキ抵抗器	400	0.75	700	-	-	-	140	21	40	6	1個
ブレーキ抵抗器	400	1.5	350	-	-	-	215	21	40	6	1個
ブレーキ抵抗器	400	2.2	250	-	-	-	240	26	50	6	1個
ブレーキ抵抗器	400	3.7	150	-	-	-	215	33	61	6	1個
ブレーキ抵抗器	400	5.5	110	-	-	-	335	33	61	6	1個
ブレーキ抵抗器	400	7.5	75	-	-	-	400	40	80	6	1個
ブレーキ抵抗器	400	11	52	-	-	-	400	50	100	6	1個
ブレーキ抵抗器	400	15	18（×2）	-	-	-	300	50	100	6	1パック 2個入り
ブレーキ抵抗器	400	18.5/22	52（×1/2）	-	-	-	450	50	100	6	1パック 2個入り
抵抗器ユニット	200	-	-	8	990	-	170	450	220	6	1個
抵抗器ユニット	200	-	-	4	1990	-	340	600	220	6	1個
抵抗器ユニット	200	-	-	2	3910	-	480	700	450	6	1個
抵抗器ユニット	400	-	-	32	990	-	170	450	220	6	1個
抵抗器ユニット	400	-	-	16	1990	-	340	600	220	6	1個
抵抗器ユニット	400	-	-	8	3910	-	480	700	450	6	1個
ブレーキユニット	200	-	-	-	-	GZG 300W-50Ω（1本）	68	128	132.5	6	1個
ブレーキユニット	200	-	-	-	-	GRZG 200-10Ω（3本直列）	68	128	132.5	6	1個
ブレーキユニット	200	-	-	-	-	GRZG 300-5Ω（4本直列）	68	128	132.5	6	1個
ブレーキユニット	200	-	-	-	-	GRZG 400-2Ω（6本直列）/FR-BR-15K	68	128	132.5	6	1個
ブレーキユニット	200	-	-	-	-	FR-BR-30K	108	128	129.5	6	1個
ブレーキユニット	200	-	-	-	-	FR-BR-55K/MT-BR5-55K	170	128	142.5	6	1個
ブレーキユニット	400	-	-	-	-	GRZG 200-10Ω（6本直列）	68	128	132.5	6	1個
ブレーキユニット	400	-	-	-	-	GRZG 300-5Ω（8本直列）	68	128	132.5	-	1個
ブレーキユニット	400	-	-	-	-	GRZG 400-2Ω（12本直列）/FR-BR-H30K	108	128	129.5	6	1個
ブレーキユニット	400	-	-	-	-	FR-BR-H55K	170	128	142.5	6	1個
ブレーキユニット	400	-	-	-	-	MT-BR5-H75K	170	128	142.5	6	1個
ブレーキ抵抗器	200	3.7	40	-	-	-	182	20	42	-	1個
ブレーキ抵抗器	200	1.5/2.2	60	-	-	-	182	20	42	6	1個
ブレーキ抵抗器	200	0.75	100	-	-	-	182	20	42	-	1個
ブレーキ抵抗器	200	0.4	200	-	-	-	182	20	42	-	1個

通常単価(税別) (税込単価)	通常出荷日

2,140円 ( 2,354円 )	在庫品1日目当日出荷可能
2,910円 ( 3,201円 )	在庫品1日目当日出荷可能
3,890円 ( 4,279円 )	在庫品1日目当日出荷可能
5,040円 ( 5,544円 )	在庫品1日目当日出荷可能
6,380円 ( 7,018円 )	在庫品1日目当日出荷可能
11,220円 ( 12,342円 )	5日目
17,820円 ( 19,602円 )	5日目
22,440円19,074円 ( 20,981円 )	在庫品1日目当日出荷可能
39,740円 ( 43,714円 )	5日目
2,910円 ( 3,201円 )	5日目
3,570円 ( 3,927円 )	5日目
4,340円 ( 4,774円 )	5日目
5,730円 ( 6,303円 )	5日目
7,110円 ( 7,821円 )	在庫品1日目当日出荷可能
8,560円 ( 9,416円 )	5日目
13,660円 ( 15,026円 )	5日目
27,320円 ( 30,052円 )	5日目
33,220円 ( 36,542円 )	5日目
46,460円 ( 51,106円 )	5日目
51,970円 ( 57,167円 )	5日目
99,200円 ( 109,120円 )	4日目
125,860円 ( 138,446円 )	4日目
51,970円 ( 57,167円 )	5日目
103,680円 ( 114,048円 )	4日目
156,160円 ( 171,776円 )	4日目
45,060円 ( 49,566円 )	5日目
49,090円 ( 53,999円 )	5日目
52,990円 ( 58,289円 )	5日目
62,340円 ( 68,574円 )	5日目
152,320円 ( 167,552円 )	5日目
254,720円 ( 280,192円 )	5日目
92,740円 ( 102,014円 )	5日目
100,480円 ( 110,528円 )	5日目
126,080円 ( 138,688円 )	5日目
293,260円 ( 322,586円 )	5日目
372,620円 ( 409,882円 )	5日目
3,272円 ( 3,599円 )	5日目
2,994円 ( 3,293円 )	5日目
2,604円 ( 2,864円 )	5日目
1,982円 ( 2,180円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

アドバンスト磁束ベクトル制御を搭載した制動ユニット。
【特長】
・アドバンスト磁束ベクトル制御・短時間過負荷耐量アップによって高い駆動性
・性能を追求し、小形トップレベルの駆動性能を実現、ねばり強い運転が可能
・高精度の一般産業機械用途の始動が可能
・インバーターに接続することで、回生ブレーキの使用率を向上させることができる
【用途】
・V/F制御、汎用磁束ベクトル制御

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
本商品は1個または、並列接続用に2個入り(1パック)がございます。
商品画像は代表画像を掲載しています。詳細形状はカタログをご参照ください。
