ニチフ端子工業

銅線用絶縁被覆付圧着端子TGV（R形）丸形【50～100個入り】【100個入り】

銅線用絶縁被覆付圧着端子TGV（R形）丸形【50～100個入り】
通常単価(税別)
1,592円～2,023円
税込単価
1,751円～2,225円
通常出荷日：在庫品1日目当日出荷可能

銅線用丸形絶縁被覆付圧着端子。【特長】・被覆（絶縁体）の材質はポリ塩化ビニル・適合電線は撚線、AWG線...

詳細を確認
  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

銅線用裸圧着端子（R形） 丸形

ニチフ端子工業

銅線用裸圧着端子（R形） 丸形
通常価格(税別)： 681円 (税込価格：749円)

通常出荷日：在庫品1日目

よく一緒に見られています

銅線用環境配慮形絶縁被覆付圧着端子（R形）丸形

ニチフ端子工業

銅線用環境配慮形絶縁被覆付圧着端子（R形）丸形
通常価格(税別)： 1,090円 (税込価格：1,199円)

通常出荷日：在庫品1日目

未確定：候補が5型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

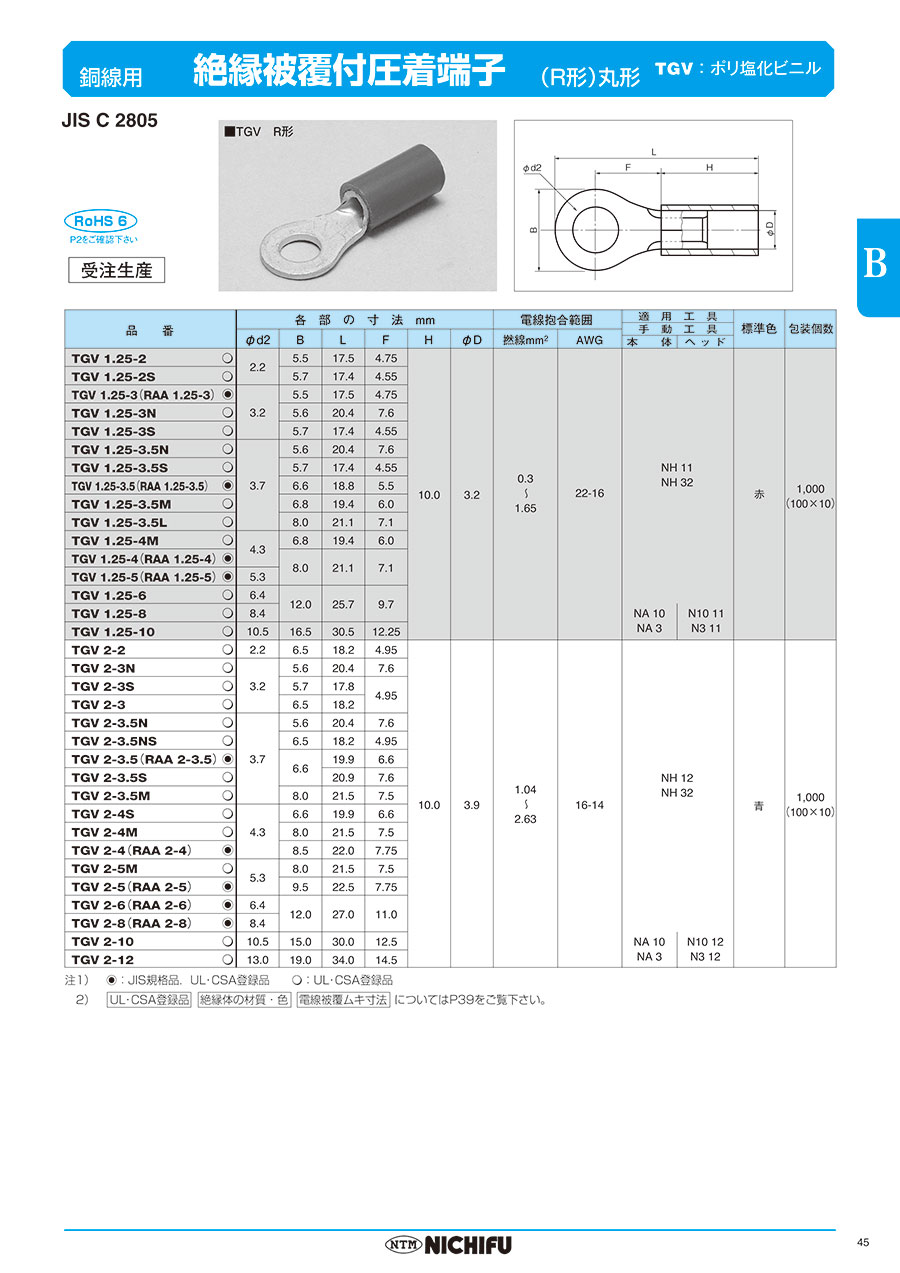

銅線用絶縁被覆付圧着端子（R形）丸形 TGV 1.25-2～

外観

外観

寸法図

寸法図

製品仕様

品番各部の寸法mm電線抱合範囲適用工具標準色
手動工具
φd2BLFHφD撚線mm2AWG本体ヘッド
TGV 1.25-2 ○2.25.517.54.7510.03.20.3～1.6522-16NH 11
NH 32		赤
TGV 1.25-2S ○5.717.44.55
TGV 1.25-3（RAA 1.25-3） ◎3.25.517.54.75
TGV 1.25-3N ○5.620.47.6
TGV 1.25-3S ○5.717.44.55
TGV 1.25-3.5N ○3.75.620.47.6
TGV 1.25-3.5S ○5.717.44.55
TGV 1.25-3.5（RAA 1.25-3.5） ◎6.618.85.5
TGV 1.25-3.5M ○6.819.46.0
TGV 1.25-3.5L ○8.021.17.1
TGV 1.25-4M ○4.36.819.46.0
TGV 1.25-4（RAA 1.25-4） ◎8.021.17.1
TGV 1.25-5（RAA 1.25-5） ◎5.3
TGV 1.25-6 ○6.412.025.79.7
TGV 1.25-8 ○8.4NA 10
NA 3		N10 11
N3 11
TGV 1.25-10 ○10.516.530.512.25
  • ※ TGV:ポリ塩化ビニル。
  • ※ ◎:JIS規格品、UL・CSA登録品。 ○:UL・CSA登録品。
  • ※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

銅線用絶縁被覆付圧着端子（R形）丸形 TGV 3.5-4～

外観

外観

寸法図

寸法図

製品仕様

品番各部の寸法mm電線抱合範囲適用工具標準色
手動工具
φd2BLFHφD撚線mm2AWG本体ヘッド
TGV 3.5-4 ○4.38.026.08.014.05.02.63～4.612NH 13黄
TGV 3.5-5S ○5.39.628.09.2
TGV 3.5-5L ○12.029.49.4
TGV 3.5-6L ○6.4NA 10
NA 3		N10 13
N3 13
TGV 3.5-8 ○8.413.533.512.75
TGV 5.5-3M ○3.26.524.457.214.05.42.63～6.6412-10NH 13黄
TGV 5.5-3N ○7.024.7
TGV 5.5-3S ○9.025.7
TGV 5.5-3.5N ○3.77.024.7
TGV 5.5-3.5S ○9.025.7
TGV 5.5-3.5 ○9.527.08.25
TGV 5.5-4N ○4.37.024.77.2
TGV 5.5-4S ○9.025.7
TGV 5.5-4（RAA 5.5-4） ◎9.527.08.25
TGV 5.5-5N ○5.38.025.27.2
TGV 5.5-5S ○9.025.7
  • ※ TGV:ポリ塩化ビニル。
  • ※ ◎:JIS規格品、UL・CSA登録品。 ○:UL・CSA登録品。
  • ※ 上記以外のタイプ・型番につきましては、カタログを参照してください。

型番リスト

表示件数
  • 1
    • 型番
    TGV1.25-3(ｱｶ)
    TGV2-3.5(ｱｵ)
    TGV2-4S(ｱｵ)
    TGV2-5(ｱｵ)
    TGV2-8(ｱｵ)

    内径 d2

    (φ)

    舌部外径

    (mm)

    全長

    (mm)

    適合電線サイズ

    (AWG)

    代表規格

    絶縁被覆(色)

    Fサイズ

    (mm)

    		最小発注数量
    3.2
    5.5
    17.5
    22～16
    UL / JIS / CSA
    赤
    4.75
    1パック

    100個入り

    3.7
    6.6
    19.9
    16～14
    UL / JIS / CSA
    青
    6.6
    10パック

    100個入り

    4.3
    6.6
    19.9
    16～14
    UL / CSA
    青
    6.6
    10パック

    100個入り

    5.3
    9.5
    22.5
    16～14
    UL / JIS / CSA
    青
    7.75
    10パック

    100個入り

    8.4
    12
    27
    16～14
    UL / JIS / CSA
    青
    11
    10パック

    100個入り

    通常単価(税別) (税込単価)
    通常出荷日
    1,592円
    ( 1,751円 )
    在庫品1日目当日出荷可能
    1,592円
    ( 1,751円 )
    在庫品1日目当日出荷可能
    1,592円
    ( 1,751円 )
    在庫品1日目当日出荷可能
    1,592円
    ( 1,751円 )
    在庫品1日目当日出荷可能
    2,023円
    ( 2,225円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    銅線用丸形絶縁被覆付圧着端子。
    【特長】
    ・被覆（絶縁体）の材質はポリ塩化ビニル
    ・適合電線は撚線、AWG線に対応
    ・被覆の色は赤、青
    【用途】
    ・銅線の圧着端子として

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
