防水形圧着スリーブ SB形【100個入り】

防水形圧着スリーブ SB形

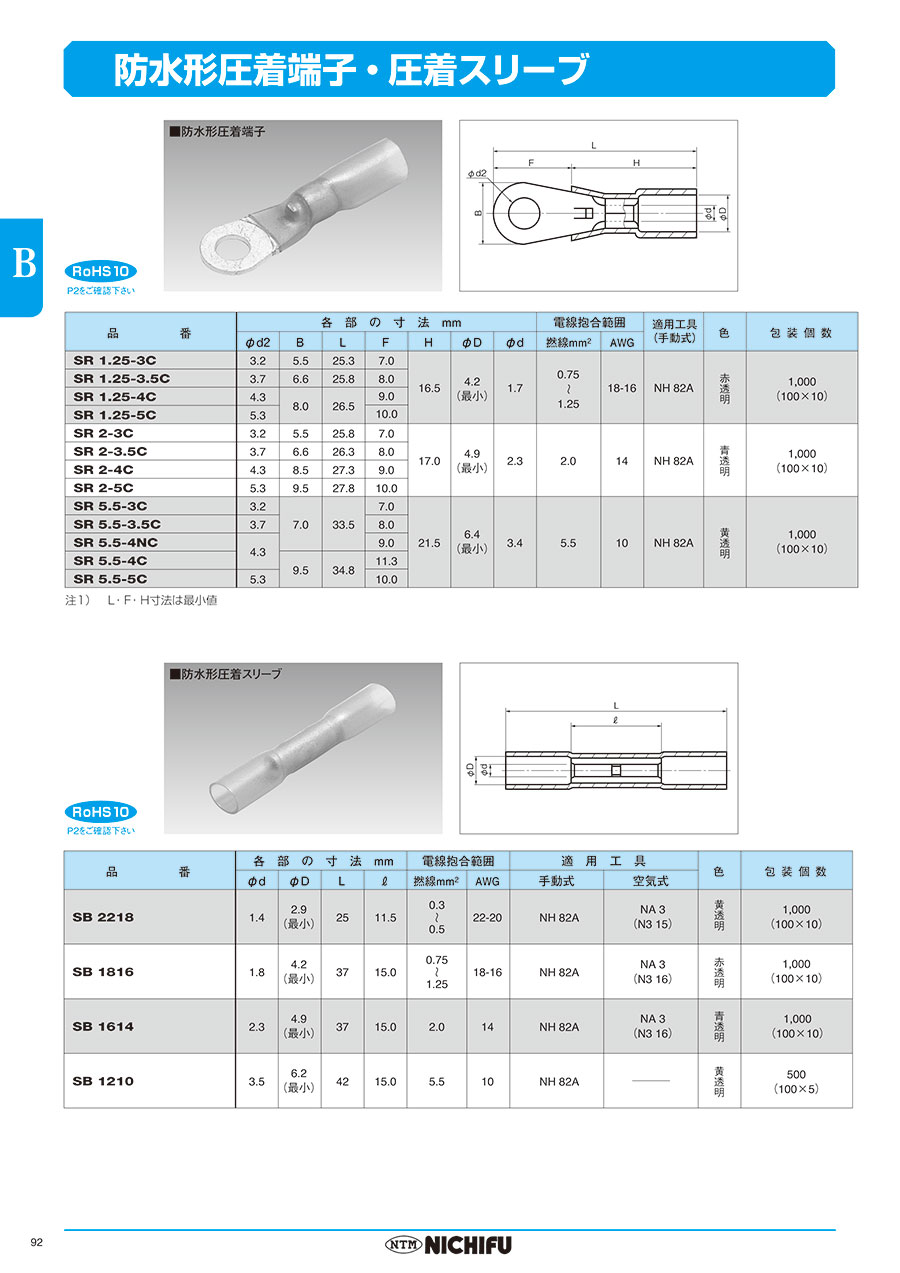

各部の寸法

用途

ポンプ、家電品（洗濯機、厨房器）など、防水・防油・耐震・防塵などが必要なところに御使用いただけます。

使用電線

ほとんどの電線に使用できますが、被覆材料がシリコンゴム、ガラス編組、ふっ素樹脂（FET、TFE等）、フッ素ゴムのものは、密着効果は期待できません。

使用上（防水加工）の注意

• 約120℃で絶縁体を加熱して下さい。直接炎を当てますと、焦げや収縮むらを生じることがあります。また、過収縮（電気炉140℃の場合、5分以上）は避けて下さい。
• 熱は圧着部中心から端に、回転させながら加えて下さい。
• 加熱完了の目安は、内層剤が絶縁体より少し出る程度で結構です。（下図Aの程度）

ご注意

• 防水製品は、熱収縮性ですので保管には十分御注意下さい。特に直射日光を受ける場所、暖房機器の付近などに置くことは避けて下さい。
• 絶縁体の収縮破れを防ぐために過収縮を避けて下さい。

圧着作業工程

絶縁被覆部分にヒートガン等で熱を加えて収縮させると、被覆内部の接着剤が溶融し、電線と絶縁被覆が密着します。
