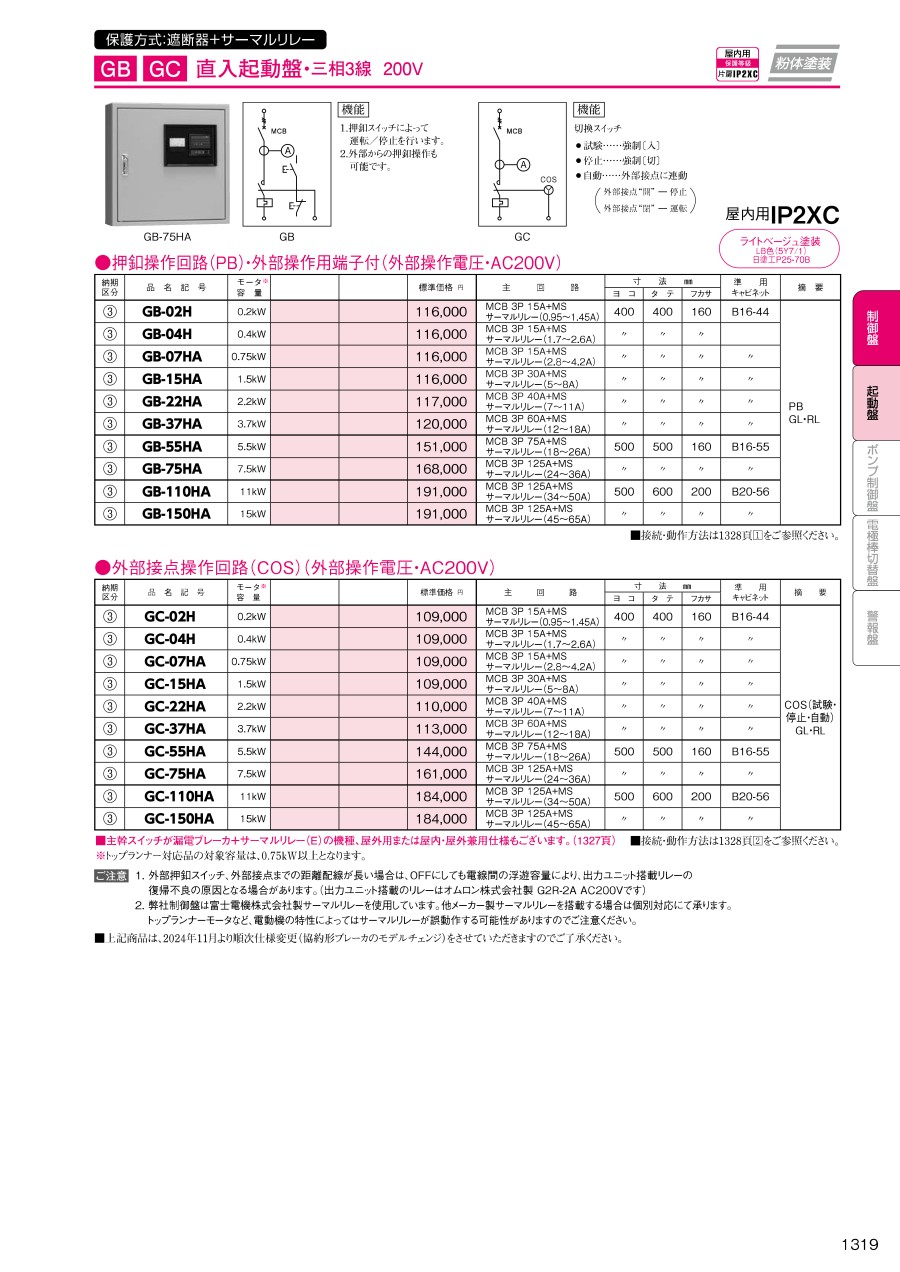

GB・GC 直入起動盤 三相3線 200V

直入起動盤の仕様例

製品仕様

押釦操作回路（PB）・外部操作用端子付（外部操作電圧・AC200V）

品名記号	モーター容量※	主回路	摘要	寸法mm			準用キャビネット
				ヨコ	タテ	フカサ
GB-110HA	11kW	MCB 3P 125A+MS サーマルリレー（34～50A）	PB、GL、RL	500	600	200	B20-56
GB-150HA	15kW	MCB 3P 125A+MS サーマルリレー（45～65A）		500	600	200	B20-56

※トップランナー対応品の対象容量は、0.75kW以上となります。

外部接点操作回路（COS）（外部操作電圧・AC200V）

品名記号	モーター容量※	主回路	摘要	寸法mm			準用キャビネット
				ヨコ	タテ	フカサ
GC-110HA	11kW	MCB 3P 125A+MS サーマルリレー（34～50A）	COS（試験・停止・自動）、GL、RL	500	600	200	B20-56
GC-150HA	15kW	MCB 3P 125A+MS サーマルリレー（45～65A）		500	600	200	B20-56

※トップランナー対応品の対象容量は、0.75kW以上となります。

注意・禁止事項

• ※ 外部押釦スイッチ、外部接点までの距離配線が長い場合は、OFFにしても電線間の浮遊容量により、内部リレーの復帰不良の原因となる場合があります。
  （内部リレー：オムロン株式会社製 G2R-2 AC200V）
• ※ 制御盤は富士電機株式会社製サーマルリレーを使用しています。他メーカー製サーマルリレーを搭載する場合は個別対応にて承ります。
  トップランナーモータなど、電動機の特性によってはサーマルリレーが誤動作する可能性がありますのでご注意ください。
