オムロン

超薄型信号変換器 K3FPシリーズ

Name: 超薄型信号変換器 K3FPシリーズ
Brand: オムロン
SKU: 222004924162
Rating: 5 (1 reviews)

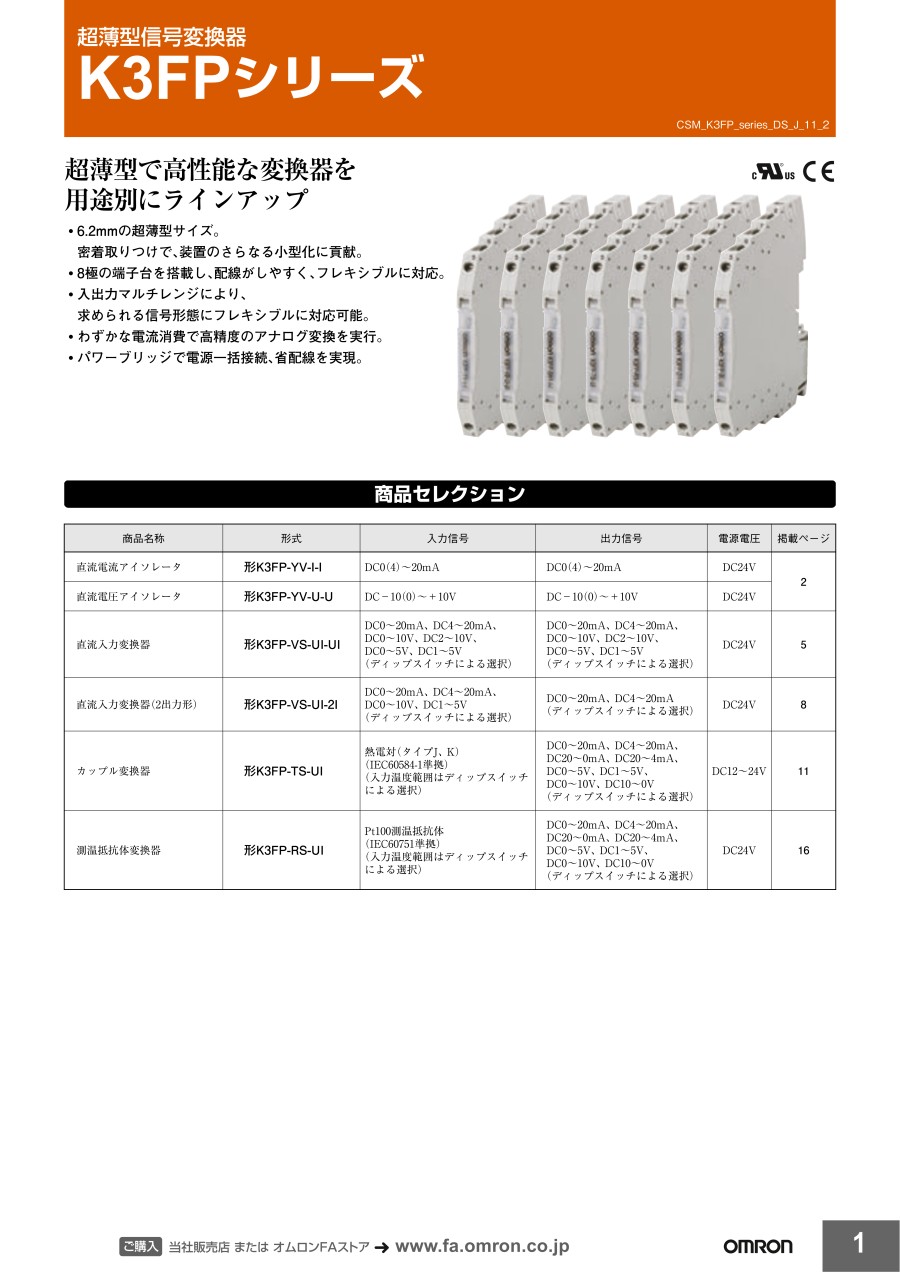

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 26,759円～44,878円

税込単価: 29,435円～49,366円

超薄型で高性能な変換器を用途別にラインアップした信号変換器。【特長】・6.2m...

詳細情報を確認する

出力種類
DC
入力点数 (点)
1
絶縁
有
電源
DC12～24V
規格
CE / UL
寸法長さ (mm)
102.5
寸法幅 (mm)
93.1
寸法厚み (mm)
6.2

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

超薄型信号変換器 K3FPシリーズの仕様

超薄型信号変換器 K3FPシリーズの外観

超薄型で高性能な変換器を用途別にラインアップ。
6.2mmの超薄型サイズ。密着取りつけで、装置のさらなる小型化に貢献。
8極の端子台を搭載し、配線がしやすく、フレキシブルに対応。
入出力マルチレンジにより、求められる信号形態にフレキシブルに対応可能。
わずかな電流消費で高精度のアナログ変換を実行。
パワーブリッジで電源一括接続、省配線を実現。

超薄型信号変換器 K3FPシリーズの外形寸法

K3FP-YV-I-I / K3FP-YV-U-Uの外形寸法

K3FP-VS-UI-UIの外形寸法

K3FP-VS-UI-2Iの外形寸法

K3FP-TS-UIの外形寸法

K3FP-RS-UIの外形寸法

型番リスト

表示件数

型番

入力種類

応答速度

(ms)

変換精度

(%FS)

出力点数

(点)

商品名称

計測範囲

入力信号

出力信号

RoHS?

最小発注数量

Pt(測温抵抗体)	160	±0.2	1	測温抵抗体変換器	－150～＋850℃	-	DC0～5V / DC0～10V / DC0～20mA / DC1～5V / DC4～20mA / DC10～0V / DC20～0mA / DC20～4mA	10	1個
熱電対	400	0.2	1	カップル変換器	J ：－150～＋1,200℃ / K ：－150～＋1,350℃	-	DC0～5V / DC0～10V / DC0～20mA / DC1～5V / DC4～20mA / DC10～0V / DC20～0mA / DC20～4mA	10	1個
DC	10	±0.2	2	直流入力変換器（2出力形）	-	DC0～10V / DC0～20mA / DC1～5V / DC4～20mA	DC0～20mA / DC4～20mA	10	1個
DC	3.5	±0.1	1	直流入力変換器	-	DC0～5V / DC0～10V / DC0～20mA / DC1～5V / DC2～10V / DC4～20mA	DC0～5V / DC0～10V / DC0～20mA / DC1～5V / DC2～10V / DC4～20mA	10	1個
DC	3.5	±0.1	1	直流電流アイソレータ	-	DC0（4）～20mA	DC0（4）～20mA	10	1個
DC	3.5	±0.1	1	直流電圧アイソレータ	-	DC－10（0）～＋10V	DC－10（0）～＋10V	10	1個

通常単価(税別) (税込単価)	通常出荷日

32,244円 ( 35,468円 )	在庫品1日目当日出荷可能
32,244円 ( 35,468円 )	在庫品1日目当日出荷可能
44,878円 ( 49,366円 )	1日目
39,059円 ( 42,965円 )	在庫品1日目当日出荷可能
26,979円 ( 29,677円 )	1日目
26,759円 ( 29,435円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

超薄型で高性能な変換器を用途別にラインアップした信号変換器。
【特長】
・6.2mmの超薄型サイズ。
・密着取りつけで、装置のさらなる小型化に貢献。
・8極の端子台を搭載し、配線がしやすく、フレキシブルに対応。
・入出力マルチレンジにより、求められる信号形態にフレキシブルに対応可能。
・わずかな電流消費で高精度のアナログ変換を実行。
・パワーブリッジで電源一括接続、省配線を実現。
【用途】
・各種センサからの信号を工業用電流信号に変換する際に使用。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

三菱電機エンジニアリング
PLC I/Oユニット用ターミナルリレー FA-THシリーズ
省サイズ/省コストなターミナルリレー。a/b/c接点やSSRタイプもご用意。
三菱電機エンジニアリング
アナログ信号絶縁変換ユニット FA-ATシリーズ
CH間絶縁によりノイズ耐量向上。各信号変換モジュールを1ベースに組合せ可能のため、異なるアナログ信号を1ベースに入力可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超薄型信号変換器 K3FPシリーズのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ランプ出力制御用

満足度：5.02019/01/30

出力制御信号用に使用しました。増設だったため、場所がなく困っていましたが、とても薄くて助かりました。

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q信号変換の種類を教えてください。

【信号用変換器】
・直流電流 / 電圧入力を直流電圧 / 電流に変換して出力。
・入力信号をアイソレート（絶縁）して出力。
・熱電対の入力信号を電流 / 電圧に変換して出力。
・ロードセルからの信号を電圧 / 電流に変換して出力。
・入力パルスのレートを変換して出力。
・パルス信号をアナログ信号に変換して出力。
・アナログ信号をパルス信号に変換して出力。
・出力特性が直線的でない信号を直線化変換して出力。
【電力用変換器】
・計器用変圧器（PT）と計器用変流器（CT）からの信号を入力して有効電力を計算し、直流信号と積算用パルス信号の両方を出力。
【通信変換器】
・通信規格RS-232C、USB⇔RS-422 / 485を変換。
