短絡コネクタ XJ8／XG8S／XG8T
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。
商品情報
製品仕様
XG8S-□□31の外観
XG8S-□□31の外形寸法
- 単位：mm
プリント基板加工寸法
- 単位：mm
製品仕様
XG8T-□□31の外観
XG8T-□□31の外形寸法図
- 単位：mm
プリント基板加工寸法
- 単位：mm
製品仕様
XJ8A-0211／XJ8A-0241／XJ8A-0214の外観
XJ8A-0211／XJ8A-0241／XJ8A-0214の外形寸法図
- 単位：mm
定格／性能
| 仕様 | 金めっき品 | 錫めっき品 |
|---|---|---|
| 定格電流 | 2A | |
| 定格電圧 | AC300V | |
| 接触抵抗 | 20mΩ以下（20mV以下、100mA以下にて） | |
| 絶縁抵抗 | 103MΩ以上（DC500Vにて） | |
| 耐電圧 | AC750V 1min（リーク電流1mA以下） | |
| 総合挿入力 | 1.96N以下 | 7.85N以下 |
| 総合抜去力 | 0.39N以上 | 0.98N以上 |
| 挿抜耐久 | 50回 | 20回 |
| 使用周囲温度 | -55～+105℃（低温にて氷結しないこと） | |
- ※ 短絡専用ソケットにて。
材質／処理
| 形式 | 形XJ8A | 形XJ8B／C／D | 形XG8S／T |
|---|---|---|---|
| ハウジング | ガラス入りPBT樹脂 （UL94 V-0）／黒色・ナチュラル |
ガラス入りPPS樹脂 （UL94 V-0）／黒色 |
ガラス入りPBT樹脂 （UL94 V-0）／黒色 |
| コンタクト | りん青銅／ニッケル下地 金めっき（0.15μm） |
黄銅／ニッケル下地 金めっき（0.15μm） |
黄銅／ニッケル下地 金めっき（0.15μm） |
| りん青銅／ニッケル下地 錫めっき（2.0μm） |
- | 黄銅／ニッケル下地 錫めっき（2.0μm） |
共通事項
- 薄形プラングハウジング（形XJ8）は耐熱性に優れたPPS樹脂を採用。
- UL規格（ファイルNo.E103202）認定品を標準品にしている（形XJ8）。
- ※ 上記以外の型番・寸法表につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
21円 ( 23円 ) | 在庫品1日目当日出荷可能 |
98円 ( 108円 ) | 在庫品1日目当日出荷可能 |
44円 ( 48円 ) | 在庫品1日目当日出荷可能 |
47円 ( 52円 ) | 在庫品1日目当日出荷可能 |
112円 ( 123円 ) | 在庫品1日目当日出荷可能 |
24円 ( 26円 ) | 在庫品1日目当日出荷可能 |
13円 ( 14円 ) | 在庫品1日目当日出荷可能 |
32円 ( 35円 ) | 在庫品1日目当日出荷可能 |
46円 ( 51円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
67円 ( 74円 ) | 在庫品1日目当日出荷可能 |
91円 ( 100円 ) | 在庫品1日目当日出荷可能 |
163円 ( 179円 ) | 在庫品1日目当日出荷可能 |
125円 ( 138円 ) | 在庫品1日目当日出荷可能 |
46円 ( 51円 ) | 在庫品1日目当日出荷可能 |
25円 ( 28円 ) | 在庫品1日目当日出荷可能 |
106円 ( 117円 ) | 在庫品1日目当日出荷可能 |
41円 ( 45円 ) | 在庫品1日目当日出荷可能 |
55円 ( 61円 ) | 在庫品1日目当日出荷可能 |
90円 ( 99円 ) | 在庫品1日目当日出荷可能 |
109円 ( 120円 ) | 在庫品1日目当日出荷可能 |
127円 ( 140円 ) | 在庫品1日目当日出荷可能 |
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
365円 ( 402円 ) | 在庫品1日目当日出荷可能 |
94円 ( 103円 ) | 在庫品1日目当日出荷可能 |
172円 ( 189円 ) | 在庫品1日目当日出荷可能 |
110円 ( 121円 ) | 1日目 |
331円 ( 364円 ) | 在庫品1日目当日出荷可能 |
346円 ( 381円 ) | 在庫品1日目当日出荷可能 |
325円 ( 358円 ) | 在庫品1日目当日出荷可能 |
484円 ( 532円 ) | 在庫品1日目当日出荷可能 |
394円 ( 433円 ) | 在庫品1日目当日出荷可能 |
66円 ( 73円 ) | 在庫品1日目当日出荷可能 |
207円 ( 228円 ) | 在庫品1日目当日出荷可能 |
200円 ( 220円 ) | 在庫品1日目当日出荷可能 |
229円 ( 252円 ) | 在庫品1日目当日出荷可能 |
410円 ( 451円 ) | 在庫品1日目当日出荷可能 |
374円 ( 411円 ) | 在庫品1日目当日出荷可能 |
455円 ( 501円 ) | 在庫品1日目当日出荷可能 |
479円 ( 527円 ) | 在庫品1日目当日出荷可能 |
579円 ( 637円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
挿入しやすく、抜けにくい構造の基板間コネクタ。
【特長】
・ロープロファイル、エコノミータイプの回路切替用コネクタ。
・基板上の高さ5.8mm（形XJ8）、6.8mm（形XG8S／T）とロープロファイルを実現。
・2.54mmグリッドの高密度実装形で縦横両方向の使用が可能。
・1列から3列までのラインアップ。
・スルーホール径Φ0.8に対応。
・挿入し易く、抜けにくい構造。
・接触信頼性の高い2点接触構造。
【用途】
・プリント基板の短絡用端子として最適。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。
- 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。

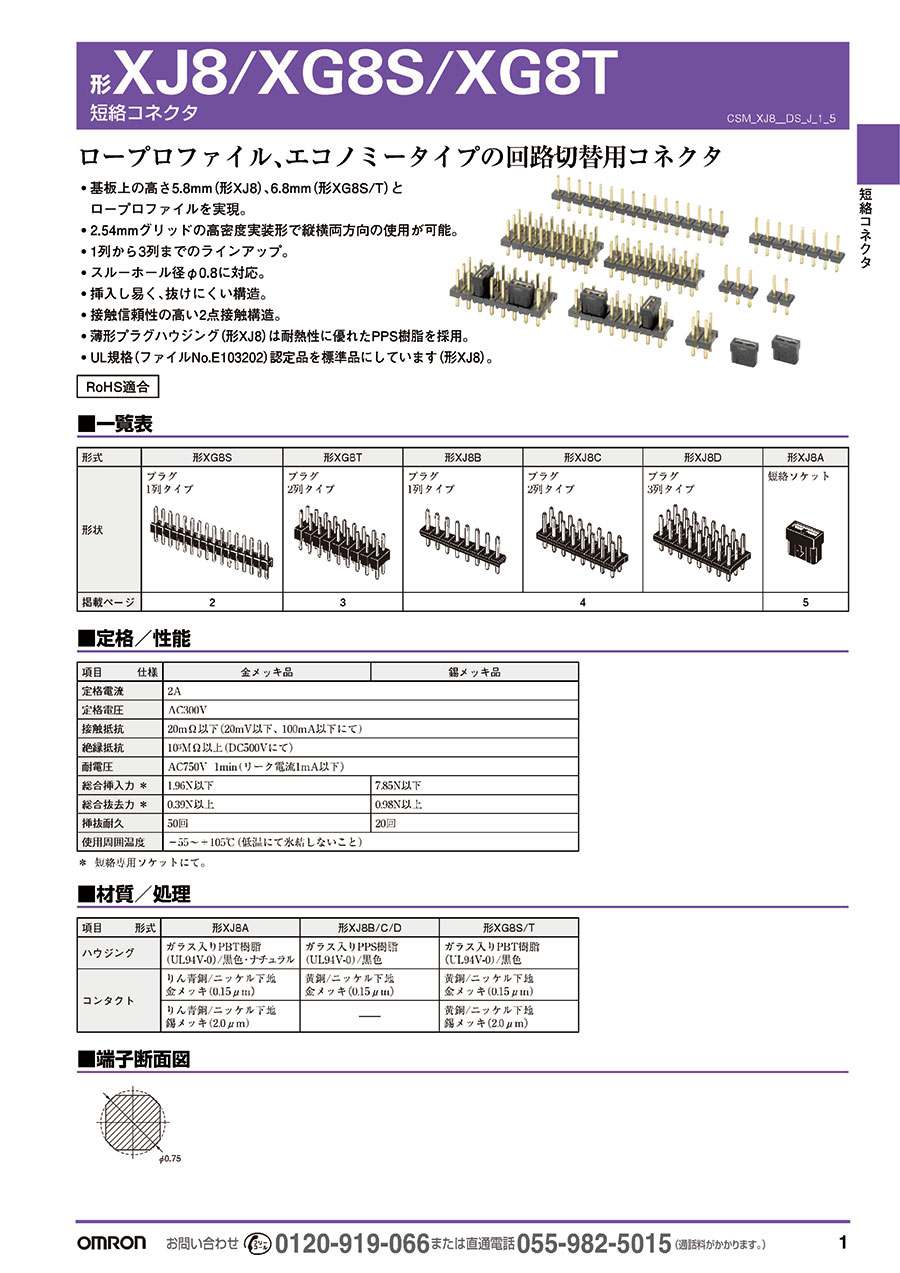

カタログ
