H7E□-N 小型トータルカウンタ/タイムカウンタ/タコメータ（DIN48×24）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 3,873円～9,498円
- 税込単価
- 4,260円～10,448円
見やすさと使いやすさを向上した小型エコノミーカウンタ。 【特長】・文字高さ8....
詳細情報を確認する- 表示方法
- デジタル
- カウント入力(CH数)
- 1
- 電源電圧
- DC専用
- 出力
- なし
- プリスケール
- 無
- 代表規格
- CE / UL / CSA
- 計数方式
- 加算
- 保護構造
- IP66
- 表示方法詳細
- LCD
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
商品情報
この商品の特長
H7E◯-Nの外観
形H7EC-Nトータルカウンタ 標準タイプ/バックライト付きタイプ
| タイプ | 標準タイプ | バックライト付き タイプ | ||||
|---|---|---|---|---|---|---|
| 取りつけ方式 | 埋込み取りつけ | |||||
| 動作方式 | 加算 | |||||
| 表示方式 | LCD（液晶による数字表示）（文字高8.6mm）（ゼロサプレスで表示） *1 | |||||
| 復帰方式 | 外部リセット/手動リセット | |||||
| 桁数 | 8桁 | |||||
| 計数入力 | 無電圧入力 | 電圧入力 | フリー電圧入力 | 電圧入力 | ||
| DC4.5～30V | AC/DC24～240V | DC4.5～30V | ||||
| 最高計数速度 | 30Hz/1kHz | 20Hz | 30Hz/1kHz | |||
| 外形色 | ライト グレー | 形式 | ◎形H7EC-N *2 | ◎形H7EC-NV *2 | ◎形H7EC-NFV | ◎形H7EC-NV-H *3 |
| ブラック | 形式 | ◎形H7EC-N-B *2 | ◎形H7EC-NV-B *2 | ◎形H7EC-NFV-B | ◎形H7EC-NV-BH *3 | |
| 付属品 | 防水パッキン、埋込み取りつけ用アダプタ（形Y92F-34） | |||||
＊1. ゼロサプレス：視認性を確保するため、“ゼロ”を非表示（例「0000008.2」→「8.2」）としています。
＊2. 印の形式については、表面のリセットキーをなくした特殊対応が可能です。（この場合、形式の後に-300がつきます）
＊3. バックライトを点灯させるためには外部よりDC24V（0.3W max.）を供給する必要があります。
注. 電池の絶縁シートを入れない特殊対応が可能です。（この場合、形式の後に-350がつきます）
形H7ET-Nタイムカウンタ 標準タイプ
| 取りつけ方式 | 埋込み取りつけ | |||||||
|---|---|---|---|---|---|---|---|---|
| 動作方式 | 加算 | |||||||
| 表示方式 | LCD（液晶による数字表示）（文字高8.6mm）（ゼロサプレスで表示） *1 | |||||||
| 復帰方式 | 外部リセット/手動リセット | |||||||
| 桁数 | 7桁 | |||||||
| 時間表示 | 0.0h～999999.9h/0.0h～3999d23.9h（スイッチ切替） | 0s～999h59min59s/0.0min～9999h59.9min（スイッチ切替） | ||||||
| 計時入力 | 無電圧入力 | 電圧入力 | フリー電圧入力 | 無電圧入力 | 電圧入力 | フリー電圧入力 | ||
| DC4.5～30V | AC/DC24～240V *3 | DC4.5～30V | AC/DC24～240V | |||||
| 外形色 | ライトグレー | 形式 | ◎形H7ET-N *2 | ◎形H7ET-NV *2 | ◎形H7ET-NFV *2 | ◎形H7ET-N1 | ◎形H7ET-NV1 | ◎形H7ET-NFV1 |
| ブラック | 形式 | ◎形H7ET-N-B *2 | ◎ 形H7ET-NV-B *2 | ◎ 形H7ET-NFV-B *2 | ◎形H7ET-N1-B | ◎ 形H7ET-NV1-B | ◎ 形H7ET-NFV1-B | |
| 付属品 | 防水パッキン、埋込み取りつけ用アダプタ（形Y92F-34）、単位シール | |||||||
＊1. ゼロサプレス：視認性を確保するため、“ゼロ”を非表示（例「000008.2」→「8.2」）としています。
＊2. 印の形式については、表面のリセットキーをなくした特殊対応が可能です。（この場合、形式の後に-300がつきます）
＊3. 交流電圧印加時の周波数範囲は50以上60Hz以下になります。
注. 電池の絶縁シートを入れない特殊対応が可能です。（この場合、形式の後に-350がつきます）
- ※ 上記以外のタイプ・型番につきましては、メーカーカタログを参照してください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,569円 ( 5,026円 ) | 在庫品1日目当日出荷可能 |
4,569円 ( 5,026円 ) | 在庫品1日目当日出荷可能 |
5,613円 ( 6,174円 ) | 1日目 |
4,569円 ( 5,026円 ) | 在庫品1日目当日出荷可能 |
5,613円 ( 6,174円 ) | 在庫品1日目当日出荷可能 |
7,250円 ( 7,975円 ) | 在庫品1日目当日出荷可能 |
7,537円 ( 8,291円 ) | 1日目 |
7,250円 ( 7,975円 ) | 在庫品1日目当日出荷可能 |
6,600円 ( 7,260円 ) | 1日目 |
4,103円 ( 4,513円 ) | 在庫品1日目当日出荷可能 |
4,402円 ( 4,842円 ) | 在庫品1日目当日出荷可能 |
6,500円 ( 7,150円 ) | 在庫品1日目当日出荷可能 |
5,700円 ( 6,270円 ) | 在庫品1日目当日出荷可能 |
6,500円 ( 7,150円 ) | 在庫品1日目当日出荷可能 |
5,700円 ( 6,270円 ) | 在庫品1日目当日出荷可能 |
6,558円 ( 7,214円 ) | 在庫品1日目当日出荷可能 |
6,558円 ( 7,214円 ) | 在庫品1日目当日出荷可能 |
7,289円 ( 8,018円 ) | 在庫品1日目当日出荷可能 |
8,704円 ( 9,574円 ) | 在庫品1日目当日出荷可能 |
8,713円 ( 9,584円 ) | 在庫品1日目当日出荷可能 |
9,498円 ( 10,448円 ) | 在庫品1日目当日出荷可能 |
6,538円 ( 7,192円 ) | 在庫品1日目当日出荷可能 |
6,776円 ( 7,454円 ) | 在庫品1日目当日出荷可能 |
7,352円 ( 8,087円 ) | 在庫品1日目当日出荷可能 |
6,193円 ( 6,812円 ) | 在庫品1日目当日出荷可能 |
6,193円 ( 6,812円 ) | 1日目 |
6,538円 ( 7,192円 ) | 在庫品1日目当日出荷可能 |
6,193円 ( 6,812円 ) | 1日目 |
7,656円 ( 8,422円 ) | 在庫品1日目当日出荷可能 |
8,837円 ( 9,721円 ) | 在庫品1日目当日出荷可能 |
8,722円 ( 9,594円 ) | 在庫品1日目当日出荷可能 |
7,656円 ( 8,422円 ) | 在庫品1日目当日出荷可能 |
7,656円 ( 8,422円 ) | 在庫品1日目当日出荷可能 |
7,338円 ( 8,072円 ) | 1日目 |
3,873円 ( 4,260円 ) | 在庫品1日目当日出荷可能 |
7,530円 ( 8,283円 ) | 在庫品1日目当日出荷可能 |
7,747円 ( 8,522円 ) | 在庫品1日目当日出荷可能 |
8,250円 ( 9,075円 ) | 1日目 |
8,719円 ( 9,591円 ) | 在庫品1日目当日出荷可能 |
6,844円 ( 7,528円 ) | 在庫品1日目当日出荷可能 |
7,530円 ( 8,283円 ) | 在庫品1日目当日出荷可能 |
6,844円 ( 7,528円 ) | 1日目 |
7,930円 ( 8,723円 ) | 在庫品1日目当日出荷可能 |
7,930円 ( 8,723円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
見やすさと使いやすさを向上した小型エコノミーカウンタ。
【特長】
・文字高さ8.6mmと大型表示を実現。カウンタは8桁まで計数可能
・視認性を重視したバックライト付きタイプをシリーズ化（注1）
・キープロテクトスイッチの採用によりリセットキーの誤操作を防止（注1）
・ケース色は従来のライトグレーに加えてブラックタイプをシリーズ化（注1）
・フロント部NEMA4対応。電池交換により本体の再使用が可能（注1）
・VDE0106 Part100に準拠したフィンガープロテクト構造を採用（注1）
・安全規格UL、CSA取得
・EN61010-1汚染度2/過電圧カテゴリーIII適合、EMC規格（EN61326-1）適合（注1）
注1：オンボードタイプには対応しておりません
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- RoHS10物質対応状況、及び、CE対応状況は、順次確認を行っております。最新の対応状況は、各商品ページの基本情報・型番リストからご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

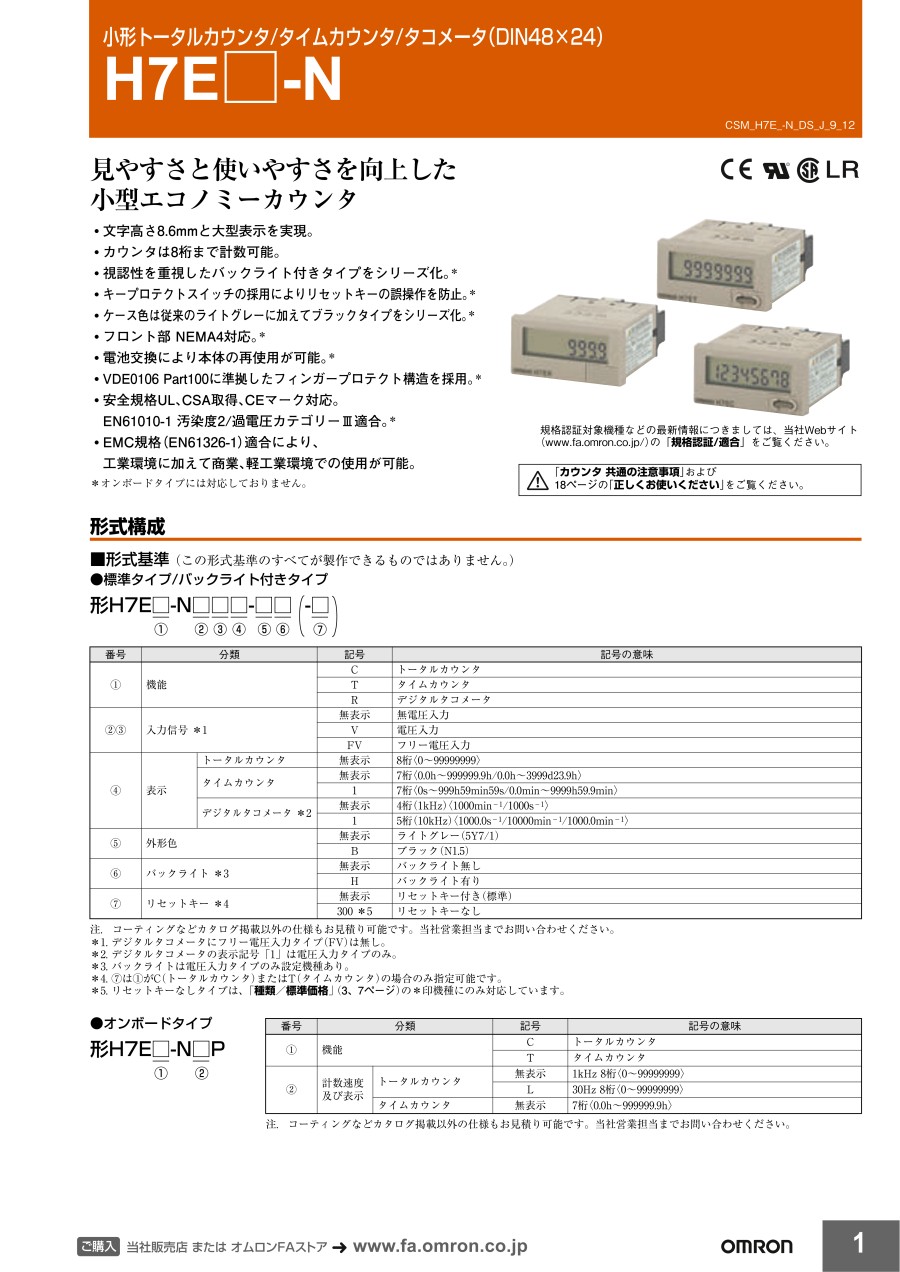

カタログ
商品担当おすすめ
よくあるご質問（FAQ）
リセットする場合は、外部からリセット信号を入力してください。
