小型デジタルパネルメータ K3GN
- 通常単価(税別)
- 25,724円～37,185円
- 税込単価
- 28,296円～40,904円
装置・制御盤の小型化に適した小型デジタルパネルメータ。【特長】・直流電圧/電流...
詳細情報を確認する未確定：候補が9型番あります。
商品情報
製品仕様
K3GNの外観
形K3GNの外形寸法図
パネル加工寸法
取りつけパネル厚 : 1～5mm。
水平に取りつける。
ハンディ式油圧パンチャ HP-2、専用替刃 HP-22.2-45K)
- ※ 取りつけは、本体パネルを角穴に入れ、裏面からアダプタを挿入し、パネル面とのすき間が少なくなるよう押し込んでください。さらにねじで固定してください。
- ※ 防水になるように取りつけるには、本体に防水パッキンを挿入してください。
- ※ 複数個を取りつけて使用される場合、本機への周囲温度が仕様を超えないように注意してください。
定格
| 形式 | 形K3GN-ND 直流電圧/電流/ NPN入力タイプ | 形K3GN-PD 直流電圧/電流/ PNP入力タイプ | 形K3GN-NL 微小電圧/NPN入力タイプ | |
|---|---|---|---|---|
| 電源電圧 | DC24V | |||
| 許容電源電圧範囲 | 電源電圧の85～110% | |||
| 消費電力 (最大負荷時)* | 2.5W以下(DC最大負荷時：全LED点灯時) | |||
| 入力信号 | 直流電圧/電流/無電圧接点/オープンコレクタ | |||
| 直流電圧/ 電流入力 | A/D変換 方式 | 二重積分方式 | ||
| パルス 信号入力 | パルス計測 方式 | 周期計測方式 | ||
| 外部供給電源 | なし | |||
| イベント入力 | 現在値ホールドまたは強制ゼロ(任意に選択) ※直流電圧/電流入力時のみ有効。(制御信号最小入力時間 80ms) | |||
| 出力 (機種により異なります) | リレー接点出力 | DC30V 1A(抵抗負荷)、機械的寿命 5,000万回以上、電気的寿命 10万回以上 | ||
| トランジスタ出力 | 最大負荷電圧：DC24V、最大負荷電流：50mA、漏れ電流：100μA以下 | |||
| 通信出力 | RS-485(2線式半二重) | |||
| リニア出力 | 直流電流(DC0～20mA/DC4～ 20mA：負荷500Ω以下、分解能 約10,000) 直流電圧(DC0～5V/DC1～5V/ DC0～10V：負荷5kΩ以上、 分解能 約10,000) | - | 直流電流(DC0～20mA/DC4～ 20mA：負荷500Ω以下、分解能 約10,000) 直流電圧(DC0～5V/DC1～5V/ DC0～10V：負荷5kΩ以上、 分解能 約10,000) | |
| 表示方式 | ネガタイプLCD(バックライトLED)表示、7セグメントデジタル表示(文字高さ PV： 7mm)および単発光表示 | |||
| 主な機能 | スケーリング、プリスケール、ティーチング、平均化処理、強制ゼロ、表示色切替、 出力種別選択、キープロテクト、起動補償タイマ、ヒステリシス | |||
| 使用温度 範囲 | 使用時 | -10～+55℃(ただし、氷結、結露のないこと) | ||
| 保存時 | -25～+65℃(ただし、氷結、結露のないこと) | |||
| 使用湿度 範囲 | 使用時 | 25～85%RH | ||
| 高度 | 2,000m以下 | |||
| 付属品 | ゴムパッキン、フィクスチャー、取扱説明書 | |||
- ※ 電源投入時に、定格以上の制御電源容量を必要とします。 複数台ご使用になる場合は特にご注意ください。
- ※ 電源投入時はすべての表示を点灯する初期表示を行うとともに、全出力OFFの状態になります。
- ※ 起動補償タイム動作時は、未計測状態“00000”の表示を行い、全出力OFFの状態になります。
- ※ 性能、入力レンジ、計測範囲と測定精度など、その他の機能につきましては、カタログを参照して下さい。
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
25,724円 ( 28,296円 ) | 在庫品1日目当日出荷可能 |
37,185円 ( 40,904円 ) | 1日目 |
37,185円 ( 40,904円 ) | 1日目 |
35,779円 ( 39,357円 ) | 1日目 |
27,216円 ( 29,938円 ) | 在庫品1日目当日出荷可能 |
36,824円 ( 40,506円 ) | 1日目 |
36,279円 ( 39,907円 ) | 在庫品1日目当日出荷可能 |
25,857円 ( 28,443円 ) | 1日目 |
28,730円 ( 31,603円 ) | 1日目 |
詳細情報
基本情報
装置・制御盤の小型化に適した小型デジタルパネルメータ。
【特長】
・直流電圧/電流、回転パルスのマルチ入力対応
・緑/赤の2色表示切替可能
・出力種別を任意に選択
・NEMA4X準拠（IP66相当）の防滴構造
【用途】
・1機種でプロセス信号の表示や回転計、スピードメータとして使用でき、多様な装置ラインで使用されている

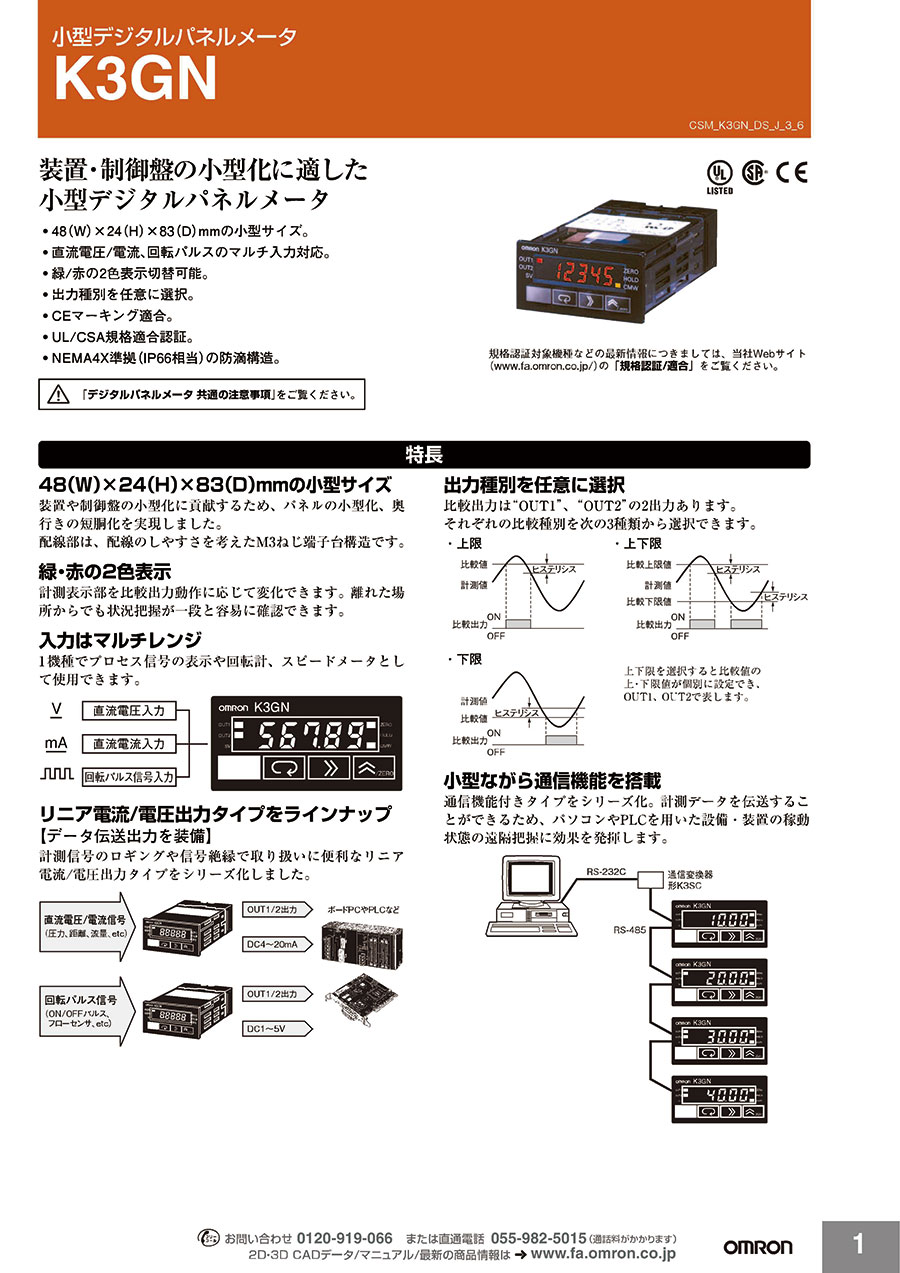

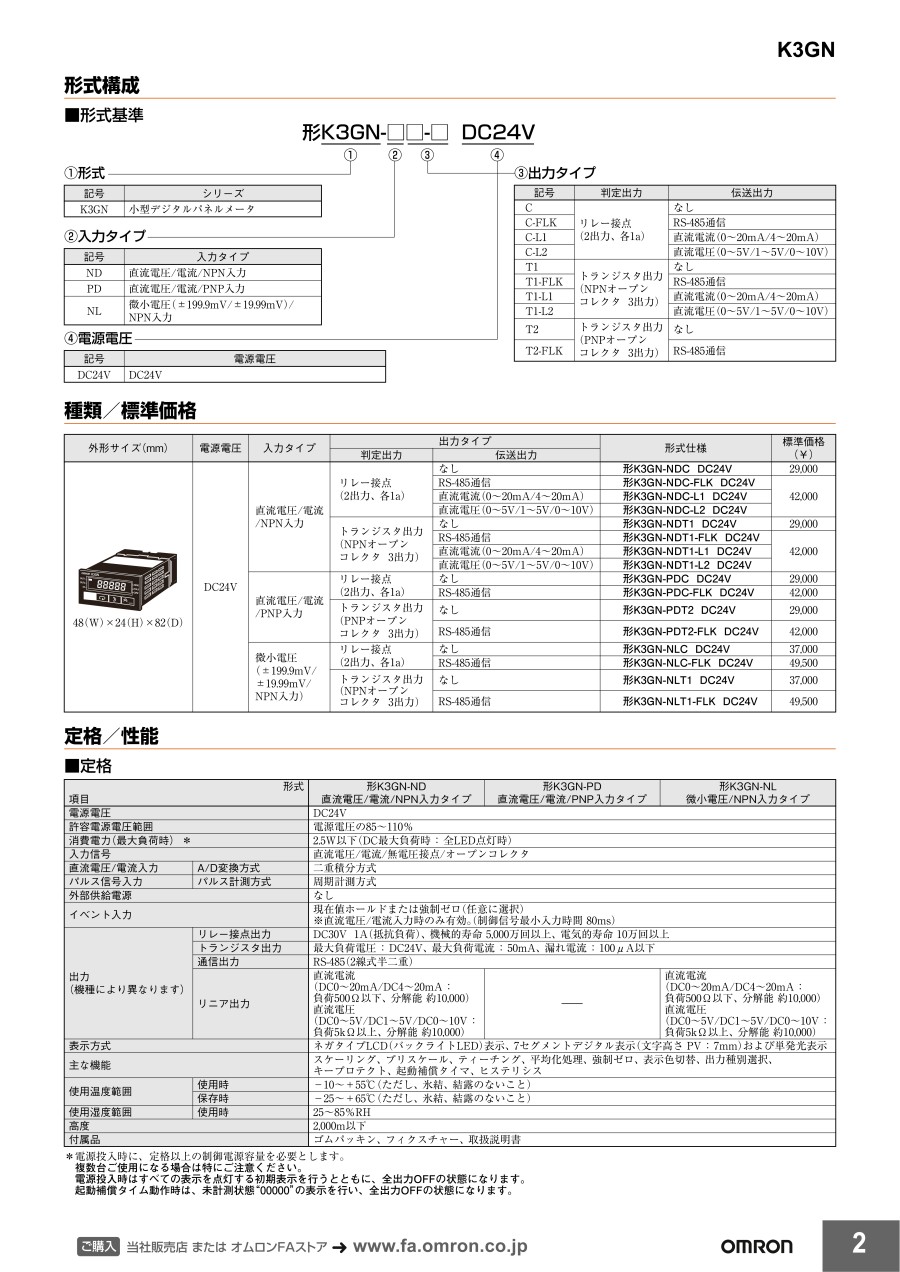

カタログ
商品担当おすすめ
小型デジタルパネルメータ K3GNのレビュー
自社で作る装置の組み込み部品に
5
5.02019/04/23
簡単に設置でき自社のパネルメーターや色々なものに利用していて、耐久性も問題ありません。基本的にオムロンの部品を通常使用し...もっと読む
0人が参考にしています。
測長値出力
3
3.02018/06/03
カウンターかセンサーの方の問題か分からないが数値が出るのが少し遅かった。価格からして仕方がないと思う部分もある。
0人が参考にしています。
よくあるご質問（FAQ）
Qデジタルパネルメータ 測定精度の読み方(FS、rdg、ディジット)を教えてください。
A
測定精度は、主に 「±☐%rdg±☐ディジット以下」または「±☐%FS±☐ディジット」と表しています。
☐には、数値が入ります。
・rdg：読み値（リーディング Reading）の略で、現在の表示値です。
・ディジット：表示値の桁を意味します。1ディジットは表示できる最小の値です。
・FS：フルスケール（Full Scale）の略です。計測範囲の幅のことです。
☐には、数値が入ります。
・rdg：読み値（リーディング Reading）の略で、現在の表示値です。
・ディジット：表示値の桁を意味します。1ディジットは表示できる最小の値です。
・FS：フルスケール（Full Scale）の略です。計測範囲の幅のことです。
