産業機器用簡易接続コネクタ XN2

Name: 産業機器用簡易接続コネクタ XN2
Brand: オムロン
SKU: 222004923992
Rating: 4.8 (6 reviews)

カタログ |

数量スライド割引
当日出荷可能

4.8

平均満足度4.8

この商品のレビューをみる（6件）

通常単価(税別): 228円～508円

税込単価: 251円～559円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オムロン

e-CONコネクタ

通常価格(税別)： 255円 (税込価格：281円)

通常出荷日：在庫品1日目

センサの接続に最適なe-con仕様準拠の簡単結線コネクタ。【特長】・結線方式と...

詳細情報を確認する

許容電流 (A)
3
定格電流(AWG20電線使用時） (V)
DC32
接続方向
ストレート
種類
産業機器用簡易接続コネクタ
特長
e-con仕様準拠
接触部のメッキ
金メッキ(0.2μm)
端子部のメッキ
錫メッキ

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

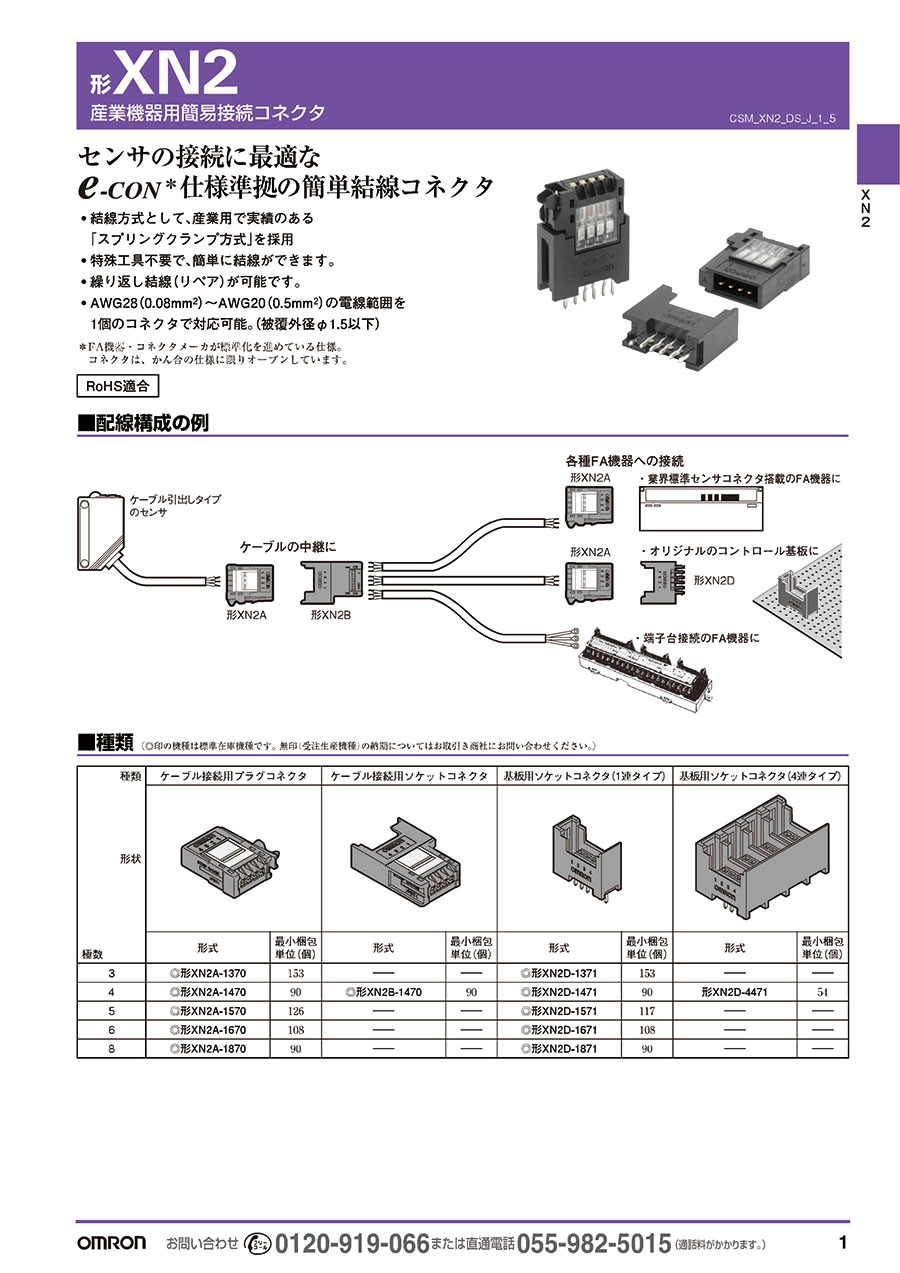

配線構成の例

配線イメージ図

種類

ケーブル接続用プラグコネクタ

ケーブル接続用ソケットコネクタ

基板用ソケット
コネクタ（1連タイプ）

基板用ソケット
コネクタ（4連タイプ）

種類	ケーブル接続用プラグコネクタ	ケーブル接続用ソケットコネクタ	基板用ソケットコネクタ（1連タイプ）	基板用ソケットコネクタ（4連タイプ）
極数	形式	形式	形式	形式
3	◎形XN2A-1370	-	◎形XN2D-1371	-
4	◎形XN2A-1470	◎形XN2B-1470	◎形XN2D-1471	◎形XN2D-4471
5	◎形XN2A-1570	-	◎形XN2D-1571	-
6	◎形XN2A-1670	-	◎形XN2D-1671	-
8	◎形XN2A-1870	-	◎形XN2D-1871	-

定格/性能

定格電流	3A/極（AWG20電線使用時） 2A/極（AWG22電線使用時） 1A/極（AWG24電線使用時） 0.5A/極（AWG26、 28電線使用時）
定格電圧	DC32V
接触抵抗	30mΩ以下（DC20mV以下、100mA以下にて）
絶縁抵抗	1,000MΩ以上（DC500Vにて）
耐電圧	AC1,000V　60秒（リーク電流1mA以下）
挿抜回数	50回
使用温度範囲	－30～＋75℃ ※（結露・氷結のないこと）
適用電線	撚り線0.08mm²（AWG28）～0.5mm²（AWG20）ただし、電線被覆外径がφ1.5以下であること

※ 使用温度範囲は、ケーブルの使用最高温度で制約される。

材質/処理

項目	分類
項目	ケーブルタイプ	基板タイプ
ボディ	PBT（UL94 V-0）黒
カバー	PBT（UL94 V-0）黒	-
ベース	PC（UL94 V-0）透明	-
レバー	PA（UL94 V-0）ナチュラル	-
コンタクト	銅合金接触部：ニッケル下地　金めっき結線部：ニッケル下地　錫めっき端子部：ニッケル下地　錫めっき
バネ	ステンレス	-
止めピン	-	銅合金／ニッケル下地　錫めっき

外形寸法

ケーブル接続用プラグコネクタ
形XN2A-1□70

ケーブル接続用ソケットコネクタ
形XN2B-1470

基板用ソケットコネクタ（1連タイプ）
形XN2D-1□71

ケーブル接続用プラグコネクタ:形XN2A-1□70寸法表

極数	寸法（mm）
極数	A	B	C
3	4.0	7.2	13.8
4	6.0	9.2	15.8
5	8.0	11.2	17.8
6	10.0	13.2	19.8
8	14.0	17.2	23.8

基板用ソケットコネクタ（1連タイプ）:形XN2D-1□71寸法表

極数	寸法（mm）
極数	A	B	C	D	E
3	6.9	5.8	4.0	8.0	13.8
4	8.9	6.8	6.0	10.0	15.8
5	10.9	7.8	8.0	12.0	17.8
6	12.9	8.8	10.0	14.0	19.8
8	16.9	10.8	14.0	18.0	23.8

型番リスト

表示件数

型番

注文停止中

適用ピン・コンタクト	極数	用途	電線接続方法	分類	適用電線	RoHS?	最小発注数量

オス	3	ケーブル接続	スプリングクランプ方式	ケーブル接続用プラグコネクタ	AWG28～20 (電線被膜外径φ1.5以下)	-	1個
オス	4	ケーブル接続	スプリングクランプ方式	ケーブル接続用プラグコネクタ	AWG28～20 (電線被膜外径φ1.5以下)	-	1個
オス	5	ケーブル接続	スプリングクランプ方式	ケーブル接続用プラグコネクタ	AWG28～20 (電線被膜外径φ1.5以下)	-	1個
オス	6	ケーブル接続	スプリングクランプ方式	ケーブル接続用プラグコネクタ	AWG28～20 (電線被膜外径φ1.5以下)	-	1個
オス	8	ケーブル接続	スプリングクランプ方式	ケーブル接続用プラグコネクタ	AWG28～20 (電線被膜外径φ1.5以下)	-	1個
メス	4	ケーブル接続	スプリングクランプ方式	ケーブル接続用ソケットコネクタ	AWG28～20 (電線被膜外径φ1.5以下)	-	1個
メス	3	プリント基板用	-	基板用接続ソケットコネクタ(1連タイプ)	-	-	1個
メス	4	プリント基板用	-	基板用接続ソケットコネクタ(1連タイプ)	-	10	2個
メス	5	プリント基板用	-	基板用接続ソケットコネクタ(1連タイプ)	-	-	1個
メス	6	プリント基板用	-	基板用接続ソケットコネクタ(1連タイプ)	-	-	1個
メス	8	プリント基板用	-	基板用接続ソケットコネクタ(1連タイプ)	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

307円 ( 338円 )	在庫品1日目当日出荷可能
307円 ( 338円 )	在庫品1日目当日出荷可能
388円 ( 427円 )	在庫品1日目当日出荷可能
456円 ( 502円 )	在庫品1日目当日出荷可能
508円 ( 559円 )	在庫品1日目当日出荷可能
307円 ( 338円 )	在庫品1日目当日出荷可能
228円 ( 251円 )	在庫品1日目当日出荷可能
336円 ( 370円 )	在庫品1日目当日出荷可能
258円 ( 284円 )	在庫品1日目当日出荷可能
292円 ( 321円 )	在庫品1日目当日出荷可能
338円 ( 372円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

センサの接続に最適なe-con仕様準拠の簡単結線コネクタ。
【特長】
・結線方式として、産業用で実績のある「スプリングクランプ方式」を採用。
・AWG28（0.08mm2）～AWG20（0.5mm2）の電線範囲を1個のコネクタで対応可能（Φ1.5（被覆外径1.5mm）以下）。
・結線作業時に4本一括で結線できる治具も取扱あり。
・特殊工貝不要で、簡単に結線ができます。
・繰り返し結線（リペア）が可能です。
・UL規格（ファイルNo. E103202）認定品を標準品に。
【用途】
・特殊工具不用で、簡単に結線可能。繰り返し結線（リペア）が可能。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
e-CON　プラグコネクタ
住友スリーエム、タイコエレクトロニクスアンプ(現：TE)製。<br />電線被覆剥き不要のため結線作業が容易
ミスミ
PRC05コネクタワンタッチ・中継タイプ
ミスミ
LANケーブル延長　シールド有　CAT5e　パネルマウント　JJアダプタ（中継用ジャック）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
