高速応答デジタルパネルメータ K3HB-Sの仕様

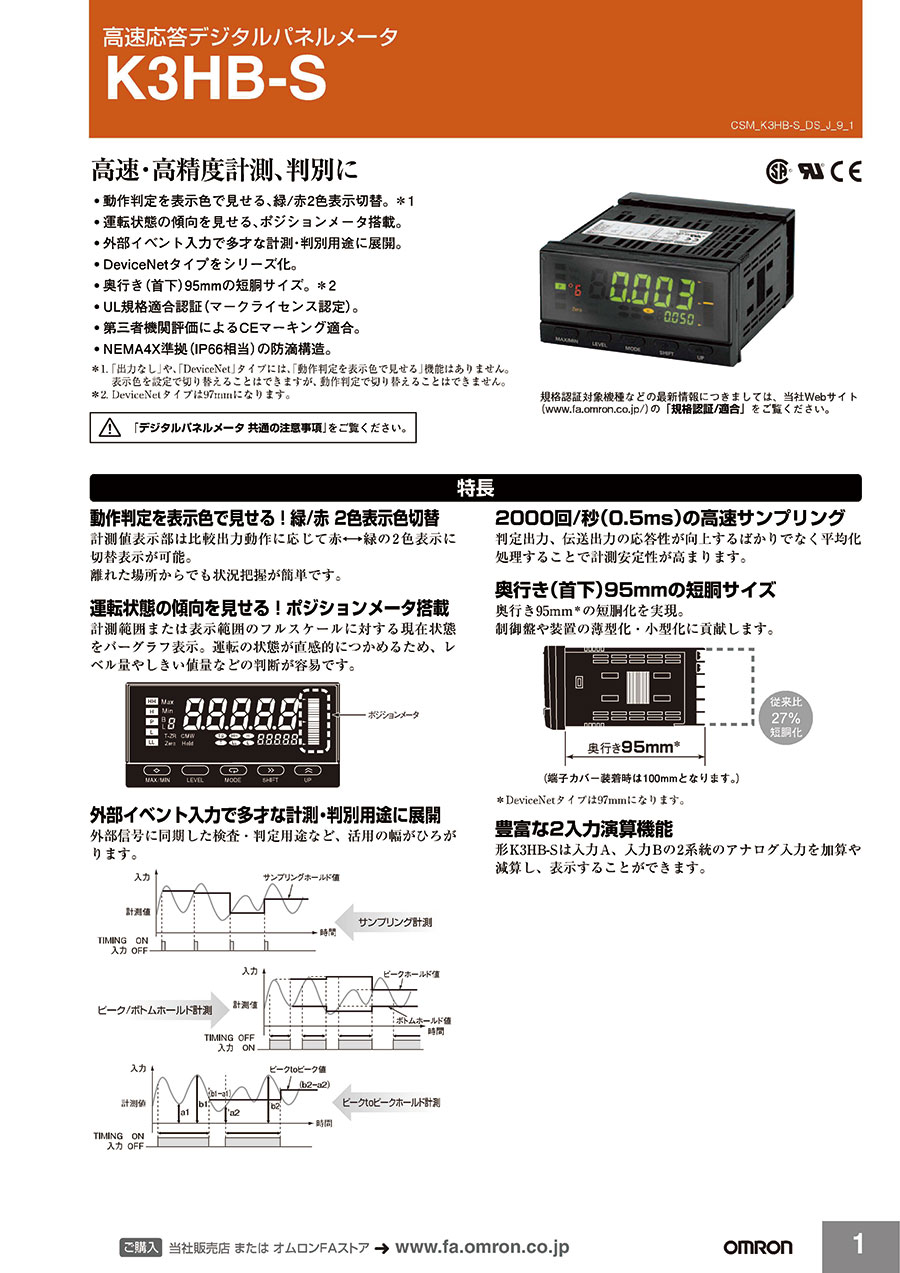

高速応答デジタルパネルメータ K3HB-Sシリーズの外観

高速応答デジタルパネルメータ K3HB-Sシリーズの外観

特長

  • 動作判定を表示色で見せる、緑／赤2色表示切替。※
  • 運転状態の傾向を見せる、ポジションメータ搭載。
  • 外部イベント入力で多才な計測・判別用途に展開。
  • 2,000回/秒（0.5ms）の高速サンプリング。
  • K3HB-Sは入力A、入力Bの2系統のアナログ入力を加算や減算し、表示することができる。

※「出力なし」や、「DeviceNet」タイプには、「動作判定を表示色で見せる」機能はありません。表示色を設定で切り替えることはできますが、動作判定で切り替えることはできません。

イベント入力 端子台5点タイプ

入力タイプ出力タイプ形K3HB-S
• イベント入力 端子台5点（TIMING、S-TIM、HOLD、RESET、ZERO）搭載。
• 外部供給電源 DC12V 80mA		96（W）×48（H）×奥行き95mm
電源電圧
-出力タイプ（2）出力タイプ（1）AC100～240VAC／DC24V
高速応答
タイプ		リレー接点PASS 1cH、L：各1c形K3HB-SSD-CPAC11 AC100-240-
トランジスタ-NPNオープンコレクタ
（HH、H、PASS、L、LL）		形K3HB-SSD-AT11 AC100-240-

イベント入力 コネクタ8点タイプ

入力タイプ出力タイプ形K3HB-S
• イベント入力 コネクタ8点（TIMING、S-TIM、HOLD、RESET、ZERO、BANK1、BANK2、BANK4）搭載。
• 外部供給電源 DC12V 80mA		96（W）×48（H）×奥行き95mm
電源電圧
-出力タイプ（2）出力タイプ（1）AC100～240VAC／DC24V
高速応答
タイプ		リレー接点PASS 1cH、L：各1c形K3HB-SSD-CPAC22 AC100-240形K3HB-SSD-CPAC22 AC／DC24
HH、H、L、LL：各1a
トランジスタ-NPNオープンコレクタ
（HH、H、PASS、L、LL）		形K3HB-SSD-AT12 AC100-240形K3HB-SSD-AT12 AC／DC24

定格

電源電圧AC100～240V、AC／DC24V、DeviceNet電源：DC24V
許容電源電圧範囲定格電源電圧の85～110%、DeviceNet電源：DC11～25V
消費電力（最大負荷時）*1AC100～240V：18VA以下、AC／DC24V：11VA／7W以下
消費電流DeviceNet電源：50mA以下（DC24V）
入力信号直流電圧／直流電流
AD変換方式逐次比較方式
外部供給電源DC12V±10% 80mA（外部供給電源付きタイプのみ）
イベント入力*2タイミング入力NPNオープンコレクタまたは無電圧接点信号 短絡時残留電圧（ON時残留電圧）：3V以下 最大印加電圧：DC30V以下 短絡時電流（0Ω時）：17mA以下 漏れ電流（OFF時漏れ電流）：1.5mA以下
起動補償タイマ入力NPNオープンコレクタまたは無電圧接点信号
短絡時残留電圧（ON時残留電圧）：2V以下
短絡時電流（0Ω時）：4mA以下
最大印加電圧：DC30V以下
漏れ電流（OFF時漏れ電流）：0.1mA以下
ホールド入力
リセット入力
強制ゼロ入力
バンク入力
出力 （機種により異なります）リレー接点出力AC250V／DC30V 5A（抵抗負荷）、機械的寿命 500万回、電気的寿命 10万回
トランジスタ出力最大負荷電圧：DC24V、最大負荷電流：50mA、漏れ電流：100μA以下
リニア出力DC0～20mA／DC4～20mA：負荷500Ω以下、分解能 約10,000 出力誤差：±0.5%FS DC0～5V／DC1～5V／DC0～10V：負荷5kΩ以上、分解能 約10,000 出力誤差：±0.5%FS ただし、1V以下は±0.15V（0V以下は出力しません）
表示方式ネガタイプLCD（バックライトLED）表示
・7セグメントデジタル表示（文字高さ PV：14.2mm（緑色／赤色切替）、SV：4.9mm（緑色））
主な機能スケーリング機能、2入力演算機能、計測動作選択、平均化処理、前回平均値比較、強制ゼロ、ゼロリミット、出力ヒステリシス、出力オフディレイ、出力テスト、ティーチング、表示値選択、表示色の切替、キープロテクト、バンク切替、表示リフレッシュ周期、MAX／MINホールド、リセット
使用温度範囲使用時-10～+55℃（ただし、氷結、結露しないこと）
保存時-25～+65℃（ただし、氷結、結露しないこと）
使用湿度範囲使用時25～85%RH
高度2,000m以下
付属品防水パッキン、フィクスチャー2個、端子カバー、単位シール、取扱説明書 さらにDeviceNetタイプには、DeviceNetコネクタ（ヒロセ電機：HR31-5.08P-5SC（01）、圧着端子（ヒロセ電機：HR31-SC-121））が付属しております。*3
  1. *1DC電源タイプでは電源投入時に、1台あたり約1Aの制御電源容量を必要とします。複数台をご使用になる場合は特にご注意ください。なお、DC電源は形S8VSシリーズ（オムロン）を推奨します。
  2. *2PNP入力タイプもあります。
  3. *3形K3HBシリーズDeviceNetタイプには、付属しているDeviceNetコネクタ以外使用できません。また、付属している圧着端子は細いケーブル用です。

性能

表示可能範囲-19,999～99,999
サンプリング周期0.5ms（1入力時）、 1.0ms（2入力時）
比較出力応答時間 （トランジスタ出力）1入力時OFF→ON時：1.0ms以下、ON→OFF時：1.5ms以下
（入力信号の15%から95%、または95%から15%まで急変させた時の比較出力が出るまでの時間）
2入力時OFF→ON時：2.0ms以下、ON→OFF時：2.5ms以下 （入力信号の15%から95%、または95%から15%まで急変させた時の比較出力が出るまでの時間）
リニア出力応答時間1入力時51ms以下（入力信号の15%から95%、または95%から15%まで急変させた時のアナログ出力の最終値への収束時間）
2入力時52ms以下（入力信号の15%から95%、または95%から15%まで急変させた時のアナログ出力の最終値への収束時間）
絶縁抵抗20MΩ以上（DC500Vメガにて）
耐電圧AC2,300V 1min 外部端子一括とケース間
耐ノイズAC100～240Vタイプ：電源端子ノーマル／コモンモード±1,500V（立ち上がり1nsの方形波、パルス幅1μs、100ns）
AC／DC24Vタイプ：電源端子ノーマル／コモンモード±1,500V（立ち上がり1nsの方形波、パルス幅1μs、100ns）
耐振動振動数：10～55Hz 加速度：50m/s2 X、Y、Z各方向 5min×10掃引
耐衝撃150m/s2（ただし、リレー接点は100m/s2）3軸6方向 各3回
本体質量約300g（本体のみ）
保護構造前面NEMA4X屋内準拠（IP66相当）
リアケースIP20
端子部IP00＋フィンガープロテクト（VDE 0106/100）
メモリ保護EEPROM（不揮発性メモリ）、 書き込み回数：10万回
適合規格UL61010-1、CSA C22.2 No.61010-1-04、EN61010-1（IEC61010-1）
汚染度2／過電圧カテゴリII
EN61326-1
EMC（EMI）EN61326-1 工業的電磁環境用途
放射妨害電界強度 CISPR 11 Group 1、class A
雑音端子電圧 CISPR 11 Group 1、 class A
（EMS）EN61326-1 工業的電磁環境用途
静電気放電イミュニティ EN61000-4-2：4kV（接触）
静電気放電イミュニティ EN61000-4-2：8kV（気中）
電界強度イミュニティ EN61000-4-3：10V/m 正弦波振幅変調（80MHz～1GHz、1.4～2GHz）
ファーストトランジェント／ EN61000-4-4 ：2kV（電源線）
バーストノイズイミュニティ EN61000-4-4 ：1kV（I/O信号線）
サージイミュニティ EN61000-4-5 ：1kV線間（電源線）
サージイミュニティ EN61000-4-5 ：2kV大地間（電源線）
伝導性ノイズイミュニティ EN61000-4-6 ：3V（0.15～80MHz）
商用周波数磁界イミュニティ EN61000-4-8：30A/m（50Hz）連続時間
電圧ディップ／電断イミュニティ EN61000-4-11： 0.5周期、0°/180°、100%（定格電圧）

外形寸法



（単位：mm）



K3HB-Sの寸法図

K3HB-Sの寸法図

※端子はＭ3です。端子カバー（付属）



（単位：mm）



パネル加工寸法図

パネル加工寸法図

※取り付けパネル厚は、1～8mmです。水平に取りつけてください。



（単位：mm）



表示部の文字サイズ（左：PV表示／右：SV表示）

表示部の文字サイズ（左：PV表示／右：SV表示）

各部の名称とはたらき

K3HB-Sの各部の名称とはたらき

K3HB-Sの各部の名称とはたらき

ステータス表示

  • T-ZR：ティアゼロ実施後に点灯し、未実施／解除後は消灯。
  • Zero：強制ゼロ実施後に点灯し、未実施／解除後は消灯。
  • Hold：HOLD入力がONで点灯し、OFFで消灯。

SV表示ステータス

  • TG：タイミング信号がONすると点灯。
  • T：ティーチ可能なパラメータ表示中に点灯。
  • HH、H、L、LL：運転レベルで比較値HH、H、L、LLを表示中に点灯。

その他の特長

配線／単位シール

圧着端子はM3用の次のものを使用する

圧着端子はM3用の次のものを使用する

単位シール（付属）の外観

単位シール（付属）の外観

  • ※ 本体には単位シールが貼られていません。
  • ※ 添付の単位シールシートから選択してください。
  • ※ 計量器、計器に使用する場合には計量法上の法廷計量単位をご使用ください。

配線時のお願い

  • ※ 端子部にはM3のねじに適合する圧着端子を使用してください。
  • ※ 端子ねじは締め付けトルクが0.5N・m程度の力で締めてください。
  • ※ ノイズの影響を避けるため、信号線と電力線は別配線にしてください。

取り付けについて

1.K3HBをパネルの取り付け穴に挿入

2.防水になるように取り付けるには、本体に防水パッキンを挿入する

2.防水になるように取り付けるには、本体に防水パッキンを挿入する

3.アダプタをリアケース左右面の固定溝にはめ込み、パネルにあたるまで押し込む

3.アダプタをリアケース左右面の固定溝にはめ込み、パネルにあたるまで押し込む

液晶の視野角について

K3HBは下図の角度で最適の視認性が得られるように設計されている

K3HBは下図の角度で最適の視認性が得られるように設計されている

注意・禁止事項

  • ※ 定格値および性能値は、単独試験における各条件のもとで得られた値であり、各定格値および性能値の複合条件のもとで得られる値を保証するものではありません。
  • ※ 参考データはご参考として提供するもので、その範囲で常に正常に動作することを保証するものではありません。
  • ※ 利用事例はご参考ですので、｢適合性等｣について保証いたしかねます。
  • ※ 改善や都合等により、｢商品｣の生産を中止し、または｢商品｣の仕様を変更することがあります。
  • ※ 上記以外の製品情報につきましては、カタログを参照下さい。

型番リスト

表示件数
  • 1
    • 型番
    K3HB-SSD-CPAC11 AC100-240
    K3HB-SSD-CPAC22 AC100-240
    K3HB-SSD-CPAC22 AC/DC24

    電源電圧

    出力方式

    出力タイプ

    出力点数

    イベント入力タイプ

    		RoHS?最小発注数量
    AC100～240V
    リレー接点出力
    リレー接点出力（1c）
    3
    5点入力：無電圧/NPNオープンコレクタ（TIMING/S-TMR/HOLD/ZERO/RESET）、端子台タイプ
    10
    1個
    AC100～240V
    リレー接点出力
    リレー接点出力（1a/1c）
    5
    8点入力：無電圧/NPNオープンコレクタ（TIMING/S-TMR/HOLD/ZERO/RESET/BANK1/BANK2/BANK4）、コネクタタイプ
    10
    1個
    AC／DC24V
    リレー接点出力
    リレー接点出力（1a/1c）
    5
    8点入力：無電圧/NPNオープンコレクタ（TIMING/S-TMR/HOLD/ZERO/RESET/BANK1/BANK2/BANK4）、コネクタタイプ
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    83,480円
    ( 91,828円 )
    1日目
    98,958円
    ( 108,854円 )
    1日目
    94,245円
    ( 103,670円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    高速・高精度計測、判別に適したデジタルパネルメータ。
    【特長】
    ・動作判定を表示色で見せる、緑/赤2色表示切替
    ・運転状態の傾向を見せる、ポジションメータ搭載
    ・外部イベント入力で多才な計測・判別用途に展開
    ・奥行き（首下）95mmの短胴サイズ
    ・NEMA4X準拠（IP66相当）の防滴構造

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    高速応答デジタルパネルメータ K3HB-Sのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    QRS-232C、RS-422、RS-485のコントロール機器共通の用語を解説してください。
    A
    RS-232C・RS-422A・RS-485は、EIA（ElectronicIndustriesAssociation）が策定したシリアル通信の標準規格です。

    ■RS-232C
    25ピンのD-Subまたは9ピンのD-Subコネクタを用います。
    規格上は25本の信号線すべてに対してその目的とタイミングが規定されていますが、実際のデバイス接続では、このうちの数本しか利用されないことがほとんどです。（シリアル通信であるため、データを送る線はただ1つのみ）
    この規格の正式名称はTIA/EIA-232-Eです。一般にはRS-232C規格と呼ばれることが多いようです。ケ－ブルの最大長は約15mです。

    ■RS-422、RS-845
    RS-422、RS-485は、共にEIAが規定した平衡型インターフェース（ドライバ、レシーバ）の電気的特性について定めた規格であり、両者は多くの点で類似しています。

    □RS-422
    RS-232Cの伝送距離が短い、伝送速度が遅いといった点が改良された規格です。
    各信号線の目的やタイミングは規定されていますが、接続コネクタの規定はありません。
    多くの対応製品では、D-SUB25ピンまたはD-SUB9ピンが主に採用されています。
    「EIA-422A」とも呼ばれます。

    同一伝送ライン上に一つのドライバ
    （信号の送り手）について複数のレシーバ（信号の受け手）を接続することができますが、複数のドライバについては考慮されていません。

    □RS-485
    RS-485では、複数のドライバ（3ステート出力付き）を許すことで、マルチドロップ（パーティー･ライン）構成を可能にしました。RS-232C（伝送速度20kビット/秒以下に適用）規格よりさらに高速で伝送することができます。
