丸型防水コネクタ（M12ねじ式） XS2
- 通常単価(税別)
- 949円～9,344円特別価格
- 税込単価
- 1,044円～10,278円特別価格
通常出荷日：在庫品1日目～39日目一部当日出荷可能
省工数・省メンテナンス・耐環境性を追求したFA用防水コネクタ。【特長】・IP67に適合・配線システムの...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 本商品の芯数と極数については商品ページ左側の絞り込み条件欄からご確認をお願いいたします。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
未確定：候補が93型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
この商品の特長
XS2の外観
分類
| 名称 | 形式 | |
|---|---|---|
| 1. ケーブル付コネクタ | 形XS2W ソケット/プラグ 両側コネクタ | |
| 形XS2F ソケット 片側コネクタ | ||
| 形XS2F ソケット 片側コネクタ LED付 | ||
| 形XS2H プラグ 片側コネクタ | ||
- ※ 上記以外のタイプ・型番につきましては、メーカーカタログを参照してください。

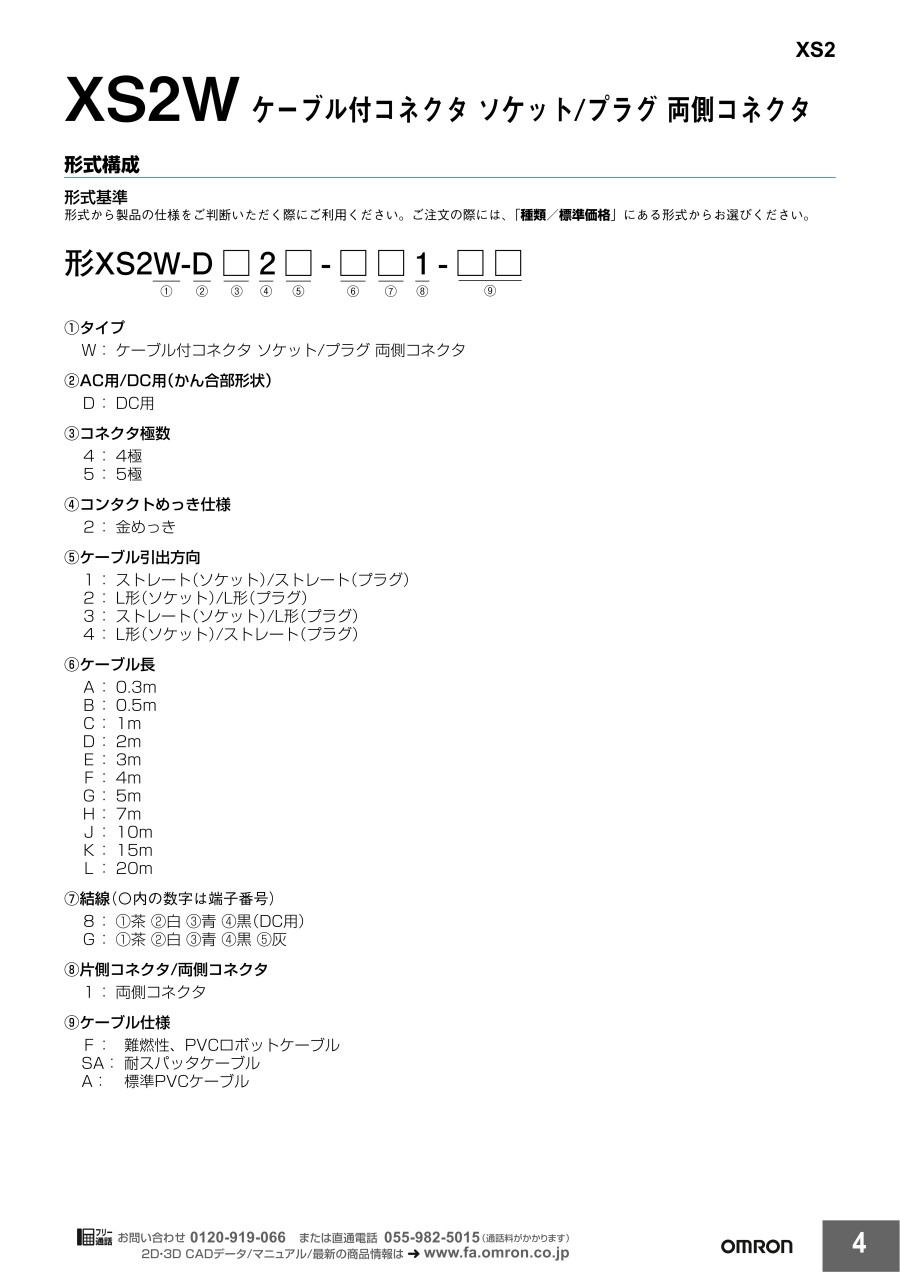

XS2W ケーブル付コネクタ ソケット/プラグ 両側コネクタ
| ケーブル 仕様 | ケーブル 引出方向 | ケーブル 外径 （mm） | ケーブル 芯線数 （芯） | ケーブル 芯線 断面積 （mm2） | ケーブル 長さL （m） | DC用 | UL規格 |
|---|---|---|---|---|---|---|---|
| 形式 | |||||||
| 難燃性、 PVCロボット ケーブル | ストレート（プラグ）/ ストレート（ソケット） | φ6.0 | 4 | 0.5 | 0.3 | 形XS2W-D421-A81-F | UL2238適合 （ファイル No. E207683） |
| 1 | 形XS2W-D421-C81-F | ||||||
| 2 | 形XS2W-D421-D81-F | ||||||
| 4 | 形XS2W-D421-F81-F | ||||||
| 5 | 形XS2W-D421-G81-F | ||||||
| 10 | 形XS2W-D421-J81-F | ||||||
| 15 | 形XS2W-D421-K81-F | ||||||
| 20 | 形XS2W-D421-L81-F | ||||||
| L形（ソケット） /ストレート （プラグ） | 2 | 形XS2W-D424-D81-F | |||||
| 5 | 形XS2W-D424-G81-F | ||||||
| 10 | 形XS2W-D424-J81-F |
注. 上記以外の長さについてはVONAサポートセンターまでお問い合わせください。
5芯タイプについてもVONAサポートセンターまでお問い合わせください。
XS2F ケーブル付コネクタ ソケット 片側コネクタ
| ケーブル 仕様 | ケーブル 引出方向 | ケーブル 外径 （mm） | ケーブル 芯線数 （芯） | ケーブル 芯線 断面積 （mm2） | ケーブル 長さL （m） | DC用 | UL規格 |
|---|---|---|---|---|---|---|---|
| 形式 | |||||||
| 難燃性、 PVCロボットケーブル | ストレート | φ6.0 | 4 | 0.5 | 10 | 形XS2F-D421-J80-F | UL2238適合 （ファイル No. E207683） |
| 15 | 形XS2F-D421-K80-F | ||||||
| L形 | 4 | 3 | 形XS2F-D422-E80-F | ||||
| 3 | 10 | 形XS2F-D422-JC0-F | |||||
| 耐熱ケーブル （105℃）* | ストレート | 4 | 2 | 形XS2F-E421-D80-E | - | ||
| 標準PVCケーブル | ストレート | φ6.0 | 5 | 0.3 | 20 | 形XS2F-D521-LG0-A | - |
| L形 | 5 | 5 | 形XS2F-D522-GG0-A |
注. 上記以外のケーブル長さについてはVONAサポートセンターまでお問い合わせください。
*耐熱ケーブル品の固定具材質はSUS316L（表面処理なし）です。
XS2F-G ケーブル付コネクタ ソケット 片側コネクタ ねじ緩み防止構造タイプ
| ケーブル 引出方向 | ケーブル 芯線数 （芯） | ケーブル 長さL （m） | DC用 | UL規格 |
|---|---|---|---|---|
| 形式 | ||||
| ストレート | 4 | 5 | 形XS2F-G421-G80-F | UL2238適合 （ファイル No. E207683） |
| 10 | 形XS2F-G421-J80-F | |||
| L形 | 5 | 形XS2F-G422-G80-F | ||
| 10 | 形XS2F-G422-J80-F |
XS2F ケーブル付コネクタ ソケット 片側コネクタ LED付
| ケーブル 仕様 | ケーブル 引出方向 | ケーブル 外径 （mm） | ケーブル 芯線数 （芯） | ケーブル 芯線 断面積 （mm2） | ケーブル 長さL （m） | LED | 形式 | UL規格 |
|---|---|---|---|---|---|---|---|---|
| PCV | L形 | φ5 | 3 | 0.34 | 2 | PNP | 形XS2F-M12PVC3A2MPLED | UL2238適合 （ファイル No. E207683） |
| 5 | 形XS2F-M12PVC3A5MPLED | |||||||
| φ5.4 | 4 | 2 | 形XS2F-M12PVC4A2MPLED | |||||
| 5 | 形XS2F-M12PVC4A5MPLED |
XS2H ケーブル付コネクタ プラグ 片側コネクタ
| ケーブル 仕様 | コネクタ 極数 | ケーブル 引出方向 | ケーブル 外径 （mm） | ケーブル 芯線数 （芯） | ケーブル 芯線 断面積 （mm2） | ケーブル 長さL （m） | DC用 | AC用 | UL規格 |
|---|---|---|---|---|---|---|---|---|---|
| 形式 | 形式 | ||||||||
| 難燃性、 PVCロボットケーブル | 4極 | ストレート | φ6.0 | 4 | 0.5 | 1 | - | 形XS2H-A421-C90-F | UL2238適合 （ファイル No. E207683） |
| 0.5 | 形XS2H-D421-B80-F | - |
注. 上記以外のケーブル長さについてはVONAサポートセンターまでお問い合わせください。
XS2□ ケーブル付コネクタ（8極タイプ）
| 種類 | ケーブル 引出方向 | ケーブル 芯線数 （芯） | ケーブル 長さL （m） | 適合電線径 | 形式 | UL規格 |
|---|---|---|---|---|---|---|
| ソケット/プラグ両側コネクタ | ストレート | 8 | 5 | - | 形XS2W-D821-GH1-C | UL2238適合 （ファイル No. E207683） |
注. 上記以外のケーブル長さについてはVONAサポートセンターまでお問い合わせください。
PVCロボットケーブルタイプ（-R）については、VONAサポートセンターまでお問い合わせください。
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,304円 ( 1,434円 ) | 在庫品1日目当日出荷可能 |
1,469円 ( 1,616円 ) | 在庫品1日目当日出荷可能 |
1,223円 ( 1,345円 ) | 在庫品1日目当日出荷可能 |
2,121円 ( 2,333円 ) | 在庫品1日目当日出荷可能 |
1,589円 ( 1,748円 ) | 在庫品1日目当日出荷可能 |
4,160円3,120円 ( 3,432円 ) | 在庫品1日目当日出荷可能 |
1,223円 ( 1,345円 ) | 在庫品1日目当日出荷可能 |
1,589円 ( 1,748円 ) | 在庫品1日目当日出荷可能 |
1,757円 ( 1,933円 ) | 在庫品1日目当日出荷可能 |
1,435円 ( 1,579円 ) | 在庫品1日目当日出荷可能 |
1,303円 ( 1,433円 ) | 在庫品1日目当日出荷可能 |
1,316円 ( 1,448円 ) | 在庫品1日目当日出荷可能 |
1,223円 ( 1,345円 ) | 在庫品1日目当日出荷可能 |
1,223円856円 ( 942円 ) | 在庫品1日目当日出荷可能 |
1,223円 ( 1,345円 ) | 在庫品1日目当日出荷可能 |
2,280円 ( 2,508円 ) | 在庫品1日目当日出荷可能 |
2,121円 ( 2,333円 ) | 在庫品1日目当日出荷可能 |
1,589円 ( 1,748円 ) | 在庫品1日目当日出荷可能 |
1,589円1,191円 ( 1,310円 ) | 在庫品1日目当日出荷可能 |
1,589円 ( 1,748円 ) | 在庫品1日目当日出荷可能 |
3,110円 ( 3,421円 ) | 1日目 |
3,155円 ( 3,471円 ) | 在庫品1日目当日出荷可能 |
2,403円 ( 2,643円 ) | 在庫品1日目当日出荷可能 |
2,403円1,802円 ( 1,982円 ) | 在庫品1日目当日出荷可能 |
5,329円 ( 5,862円 ) | 1日目 |
7,200円 ( 7,920円 ) | 在庫品1日目当日出荷可能 |
1,303円977円 ( 1,075円 ) | 在庫品1日目当日出荷可能 |
1,476円 ( 1,624円 ) | 在庫品1日目当日出荷可能 |
1,223円856円 ( 942円 ) | 在庫品1日目当日出荷可能 |
1,223円 ( 1,345円 ) | 在庫品1日目当日出荷可能 |
1,223円 ( 1,345円 ) | 在庫品1日目当日出荷可能 |
2,062円 ( 2,268円 ) | 1日目 |
2,121円1,484円 ( 1,632円 ) | 在庫品1日目当日出荷可能 |
1,589円1,191円 ( 1,310円 ) | 在庫品1日目当日出荷可能 |
1,589円 ( 1,748円 ) | 在庫品1日目当日出荷可能 |
2,184円 ( 2,402円 ) | 在庫品1日目当日出荷可能 |
1,589円 ( 1,748円 ) | 在庫品1日目当日出荷可能 |
3,846円 ( 4,231円 ) | 在庫品1日目当日出荷可能 |
2,403円 ( 2,643円 ) | 在庫品1日目当日出荷可能 |
3,092円 ( 3,401円 ) | 1日目 |
1,709円 ( 1,880円 ) | 在庫品1日目当日出荷可能 |
2,452円 ( 2,697円 ) | 在庫品1日目当日出荷可能 |
4,535円 ( 4,989円 ) | 在庫品1日目当日出荷可能 |
8,807円 ( 9,688円 ) | 1日目 |
2,998円 ( 3,298円 ) | 1日目 |
3,322円 ( 3,654円 ) | 在庫品1日目当日出荷可能 |
4,196円 ( 4,616円 ) | 1日目 |
3,376円 ( 3,714円 ) | 1日目 |
4,499円 ( 4,949円 ) | 在庫品1日目当日出荷可能 |
9,344円 ( 10,278円 ) | 1日目 |
2,969円2,078円 ( 2,286円 ) | 在庫品1日目当日出荷可能 |
4,621円 ( 5,083円 ) | 在庫品1日目当日出荷可能 |
2,789円 ( 3,068円 ) | 1日目 |
4,432円 ( 4,875円 ) | 1日目 |
2,786円 ( 3,065円 ) | 1日目 |
4,589円 ( 5,048円 ) | 1日目 |
2,663円 ( 2,929円 ) | 1日目 |
2,961円 ( 3,257円 ) | 1日目 |
3,250円 ( 3,575円 ) | 1日目 |
3,700円 ( 4,070円 ) | 1日目 |
詳細情報
基本情報
省工数・省メンテナンス・耐環境性を追求したFA用防水コネクタ。
【特長】
・IP67に適合
・配線システムのコネクタ化により、設備のメンテナンスを容易にし、設備のダウンタイムを短縮
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 本商品の芯数と極数については商品ページ左側の絞り込み条件欄からご確認をお願いいたします。
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
