定格電流	4A
定格電圧	DC250V
接触抵抗（コネクタ部）	40mΩ以下(20mV以下、100mA以下にて）
絶縁抵抗	1,000MΩ以上(DC500Vにて）
耐電圧（コネクタ部）	AC1,500V 1min(リーク電流1mA以下）
保護構造	IP67 (IEC60529)
挿抜回数	50回
ロック強度	引張り：100N/15s、回転：1N·m/15s
ケーブル保持力	引張り：100N/15s、回転：1N·m/15s (ケーブル径φ6mmの場合） *2
ロック操作力	0.1～0.25N·m
使用温度範囲	-25～+70℃
圧接リペア回数*1	10回まで（同一外径・芯線径に限る）

※1、形XS5C/G組立式コネクタ（圧接タイプ）のみ。
※2、詳細は個別の仕様書を確認すること。

組立式コネクタ適合ケーブル

適合ケーブル外径 (mm)		芯線導体サイズ
適合ケーブル外径 (mm)		圧着タイプ	はんだタイプ	ねじ結線タイプ	圧接タイプ
φ8用	φ7～φ8	-	-	0.18～0.75mm²	0.14～0.75mm² 最小素線径：φ0.08mm 芯線被覆外径：φ0.7～2.6mm シース材質：PVC、PE、PUR 芯線被覆材質：PVC、PE
φ7用	φ6～φ8	-	-
φ6用	φ5～φ6	0.18～0.3mm² 0.5～0.75mm² 2種類のコンタクトがあります。	0.5mm²以下
φ4用	φ4～φ5
φ3用	φ3～φ4

材質/処理

項目		形式
項目		形XS5R	形XS5M/P	形XS5C/G （圧着タイプ、はんだタイプ）	形XS5C/G （ねじ結線タイプ）	形XS5C/G （圧接タイプ）
コンタクト	材質	リン青銅または黄銅	リン青銅	黄銅	リン青銅または黄銅	リン青銅
コンタクト	処理	Ni下地金メッキ0.4μm				Ni下地金メッキ 0.15μm
固定具		亜鉛合金/Niメッキ
固定具（爪）※		SUS
コンタクトブロック		PBT樹脂(UL94V-0)
Oリング		ゴム
カバー		ソフトPBT(UL94V-0)	-	PBT樹脂(UL94V-0)
ケーブル	難燃性ロボットケーブル	UL AWM2464 CL3φ6 4芯xAWG20(0.08/110)	-
ケーブル	耐油強化ケーブル	φ6 4芯x0.5mm² (0.12/45)	-
封止樹脂		-	エポキシ樹脂 (UL94V-0)	-
電線		-	UL 1007 AWG20	-

※ プラグのみ

接続の組合せ

形式		スマートクリックタイププラグ	M12タイププラグ
形式		形XS5G、形XS5R(プラグ側）、形XS5M	形XS2G、形XS2R(プラグ側）、形XS2M
スマートクリックタイプソケット	形XS5C、形XS5R(ソケット側）、形XS5P	◎	〇
M12タイプソケット	形XS2C、形XS2R(ソケット側）、形XS2P	〇	〇

◎:ワンタッチで接続。
○:ねじロックで接続。

※ 形XS□Mと形XS□Pでのかん合は不可。

組立式コネクタ（圧接タイプ）の特長

ひとつで在庫管理レス

だれでもトルク管理レス

専用工具不要の簡単6ステップで作業完了

ケーブルのシースを剥く

キャップユニットにケーブルを挿入

圧接カバーの電源ガイドに芯線を挿入

はみ出した各芯線の末端部をカット

桃色の印を合わせてキャップユニットをコンタクトブロックに挿入

キャップユニットとコンタクトブロックをねじ締め（圧接）

スマートクリック

ワンタッチでかん合

ロック構造の工夫により、簡単にかん合することが可能に。
ロック機構は内側にありますので、スパッタや埃などでかん合不良が起こることはない。
可動式のロック爪を採用することで、ネジ式M12コネクタとのかん合も可能。
全ての組合せが接続可能。

	形XS5　スマートクリックプラグコネクタ	M12プラグコネクタ
形XS5　スマートクリックソケットコネクタ	ワンタッチ接続	ネジ接続
M12ソケットコネクタ	ネジ接続	ネジ接続

クリック感で、かん合をお知らせ
確実にロックを行うため、明確なクリック感でかん合の完了がわかる。

約1/8回転で、かん合完了
業界最短の1/8回転でのかん合に成功、トルク管理が不要なため、配線工程も大幅に削減可能。

バイヨネットロック機構を採用
ロック方式で幅広く使用されている、バイヨネット機構を採用することでゆるみの不安を取り除いた。

型番リスト

表示件数

型番

用途

ピン数

適用ピン・コンタクト

電線接続方法

接続方向

種類

特長

ケーブル長

(m)

適合ケーブル外形

(mm)

コンタクト材質

コンタクト処理

適合芯線

(mm2)

CN1

CN1接続コード

CN2接続コード

電線接続方法詳細

ロックタイプ

RoHS?

最小発注数量

ケーブル接続	4	メス(ソケット)	その他	ストレート	組立式コネクタソケット	-	-	Φ6	リン青銅/黄銅	Ni下地金メッキ0.4μm	0.18～0.75	-	-	-	ネジ止め	-	-	1個
ケーブル接続	4	メス(ソケット)	その他	アングル	組立式コネクタソケット	-	-	Φ6	リン青銅/黄銅	Ni下地金メッキ0.4μm	0.18～0.75	-	-	-	ネジ止め	-	-	1個
ケーブル接続	4	メス(ソケット)	その他	ストレート	組立式コネクタソケット	-	-	Φ4	リン青銅/黄銅	Ni下地金メッキ0.4μm	0.18～0.75	-	-	-	ネジ止め	-	-	1個
ケーブル接続	4	メス(ソケット)	その他	ストレート	組立式コネクタソケット	-	-	Φ3	リン青銅/黄銅	Ni下地金メッキ0.4μm	0.18～0.75	-	-	-	ネジ止め	-	10	1個
ケーブル接続	5	メス(ソケット)	その他	ストレート	組立式コネクタソケット	-	-	Φ8	リン青銅/黄銅	Ni下地金メッキ0.4μm	0.18～0.75	-	-	-	ネジ止め	-	-	1個
ケーブル接続	4	メス(ソケット)	圧接	ストレート	組立式コネクタソケット	-	-	Φ3～8	リン青銅	Ni下地金メッキ0.15μm	0.14～0.75	-	-	-	-	-	-	1個
ケーブル接続	4	メス(ソケット)	ハンダ	ストレート	組立式コネクタソケット	-	-	Φ6	黄銅	Ni下地金メッキ0.4μm	0.5	-	-	-	-	-	-	1個
ケーブル接続	4	メス(ソケット)	ハンダ	ストレート	組立式コネクタソケット	-	-	Φ4	黄銅	Ni下地金メッキ0.4μm	0.5	-	-	-	-	-	-	1個
ケーブル接続	4	メス(ソケット)	ハンダ	ストレート	組立式コネクタソケット	-	-	Φ3	黄銅	Ni下地金メッキ0.4μm	0.5	-	-	-	-	-	-	1個

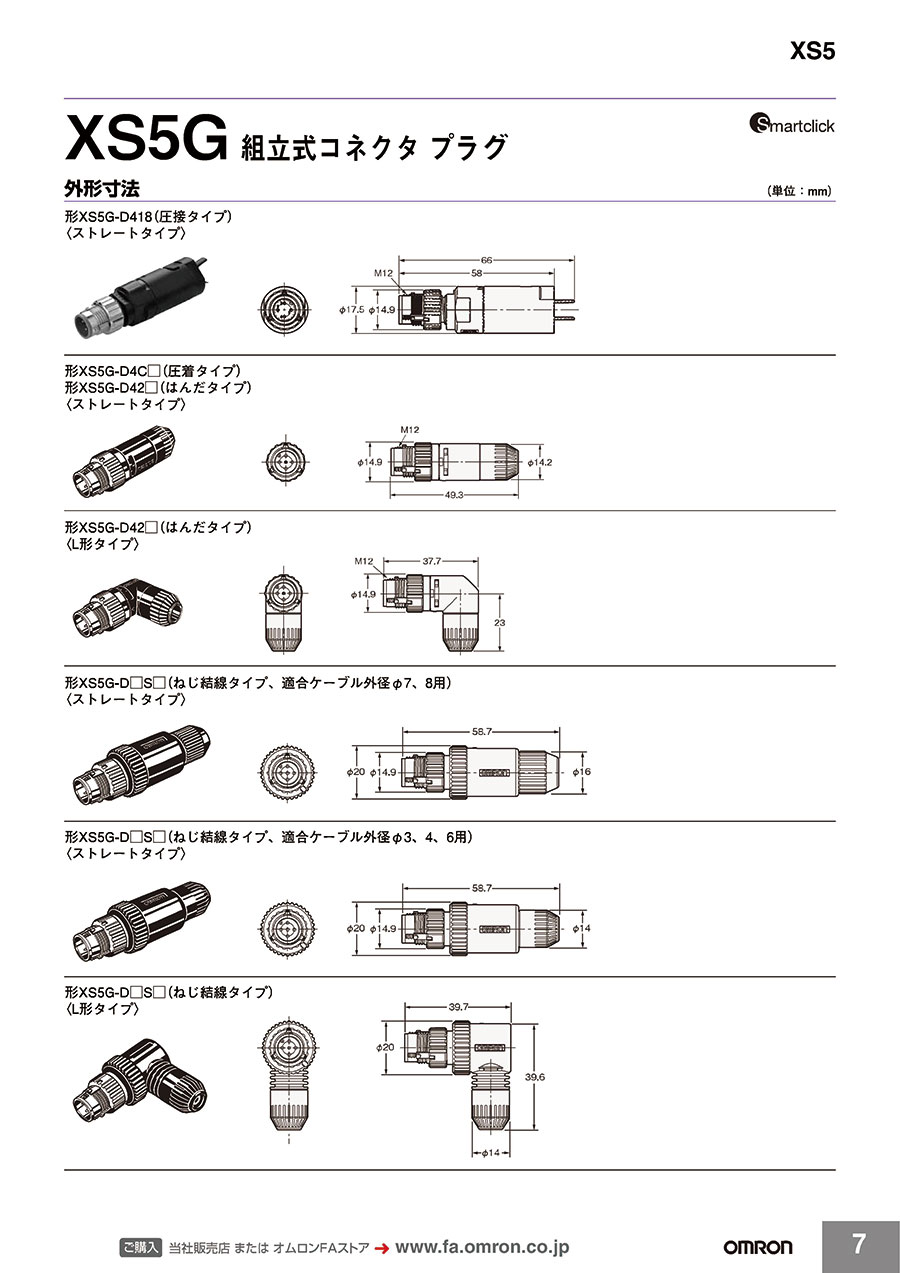

ケーブル接続	4	オス(プラグ)	圧着	ストレート	組立式コネクタプラグ	-	-	Φ6	黄銅	Ni下地金メッキ0.4μm	0.18～0.3/0.5～0.75	-	-	-	-	-	-	1個
ケーブル接続	4	オス(プラグ)	圧着	ストレート	組立式コネクタプラグ	-	-	Φ3	黄銅	Ni下地金メッキ0.4μm	0.18～0.3/0.5～0.75	-	-	-	-	-	-	1個
ケーブル接続	4	オス(プラグ)	その他	ストレート	組立式コネクタプラグ	-	-	Φ6	リン青銅/黄銅	Ni下地金メッキ0.4μm	0.18～0.75	-	-	-	ネジ止め	-	-	1個
ケーブル接続	4	オス(プラグ)	その他	アングル	組立式コネクタプラグ	-	-	Φ6	リン青銅/黄銅	Ni下地金メッキ0.4μm	0.18～0.75	-	-	-	ネジ止め	-	-	1個
ケーブル接続	4	オス(プラグ)	その他	ストレート	組立式コネクタプラグ	-	-	Φ4	リン青銅/黄銅	Ni下地金メッキ0.4μm	0.18～0.75	-	-	-	ネジ止め	-	-	1個
ケーブル接続	4	オス(プラグ)	その他	ストレート	組立式コネクタプラグ	-	-	Φ3	リン青銅/黄銅	Ni下地金メッキ0.4μm	0.18～0.75	-	-	-	ネジ止め	-	10	1個
ケーブル接続	4	オス(プラグ)	その他	ストレート	組立式コネクタプラグ	-	-	Φ8	リン青銅/黄銅	Ni下地金メッキ0.4μm	0.18～0.75	-	-	-	ネジ止め	-	-	1個
ケーブル接続	5	オス(プラグ)	その他	ストレート	組立式コネクタプラグ	-	-	Φ4	リン青銅/黄銅	Ni下地金メッキ0.4μm	0.18～0.75	-	-	-	ネジ止め	-	-	1個
ケーブル接続	5	オス(プラグ)	その他	ストレート	組立式コネクタプラグ	-	-	Φ8	リン青銅/黄銅	Ni下地金メッキ0.4μm	0.18～0.75	-	-	-	ネジ止め	-	-	1個
ケーブル接続	4	オス(プラグ)	圧接	ストレート	組立式コネクタプラグ	-	-	Φ3～8	リン青銅	Ni下地金メッキ0.15μm	0.14～0.75	-	-	-	-	-	-	1個
ケーブル接続	4	オス(プラグ)	ハンダ	ストレート	組立式コネクタプラグ	-	-	Φ6	黄銅	Ni下地金メッキ0.4μm	0.5	-	-	-	-	-	-	1個
ケーブル接続	4	オス(プラグ)	ハンダ	ストレート	組立式コネクタプラグ	-	-	Φ4	黄銅	Ni下地金メッキ0.4μm	0.5	-	-	-	-	-	-	1個
ケーブル接続	4	オス(プラグ)	ハンダ	ストレート	組立式コネクタプラグ	-	-	Φ3	黄銅	Ni下地金メッキ0.4μm	0.5	-	-	-	-	-	-	1個
パネルマウント	4	オス(プラグ)	-	ストレート	パネル取りつけタイプ/プラグ	標準ケーブル品	0.5	-	リン青銅	Ni下地金メッキ0.4μm	20	オスパネルマウント	-	-	-	リアロック	-	1個
パネルマウント	4	オス(プラグ)	-	ストレート	パネル取りつけタイプ/プラグ	標準ケーブル品	0.5	-	リン青銅	Ni下地金メッキ0.4μm	20	オスパネルマウント	-	-	-	フロントロック	-	1個
パネルマウント	4	メス(ソケット)	-	ストレート	パネル取りつけタイプ/ソケット	標準ケーブル品	0.5	-	リン青銅	Ni下地金メッキ0.4μm	20	メスパネルマウント	-	-	-	リアロック	-	1個
パネルマウント	4	メス(ソケット)	-	ストレート	パネル取りつけタイプ/ソケット	標準ケーブル品	0.5	-	リン青銅	Ni下地金メッキ0.4μm	20	メスパネルマウント	-	-	-	フロントロック	-	1個
ケーブル接続	4	オス/メス兼用	-	ストレート	Y字形ジョイントプラグ/ソケット	-	-	-	リン青銅/黄銅	Ni下地金メッキ0.4μm	-	-	1/3/4	1/3/4	-	-	-	1個
ケーブル接続	4	オス/メス兼用	-	ストレート	Y字形ジョイントプラグ/ソケット	-	-	-	リン青銅/黄銅	Ni下地金メッキ0.4μm	-	-	1/2/3/4	1/2/3/4	-	-	-	1個
