回転パルスメータ K3HB-R
- 通常単価(税別)
- 36,814円～61,084円
- 税込単価
- 40,495円～67,192円
50kHzの高速計測可能なデジタル回転/パルスメータ。【特長】・50kHzの高速パルス計測・ロータリエ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
K3HB-Rの外観
K3HB-Rの外形寸法図
パネル加工寸法
取り付けパネル厚は1〜8mm。水平に取り付ける。
定格
| 電源電圧 | AC100～240V、 AC/DC24V、 DeviceNet電源 ： DC24V | |
|---|---|---|
| 許容電圧変動範囲 | 定格電源電圧の85～110%、 DeviceNet電源 ： DC11～25V | |
| 消費電力（最大負荷時）*1 | AC100～240V ： 18VA以下、 AC/DC24V ： 11VA/7W以下 | |
| 消費電流 | DeviceNet電源 ： 50mA以下（DC24V） | |
| 入力 | 無電圧接点、 電圧パルス、 オープンコレクタ | |
| 外部供給電源 | DC12V±10% 80mA（外部供給電源付きタイプのみ） | |
| イベント入力*2 | 起動補償タイマ入力 | NPNオープンコレクタまたは無電圧接点信号 短絡時残留電圧（ON時残留電圧）： 2V以下 短絡時電流（0Ω時） ： 4mA以下 最大印加電圧 ： DC30V以下 漏れ電流（OFF時漏れ電流） ： 0.1mA以下 |
| ホールド入力 | ||
| リセット入力 | ||
| バンク入力 | ||
| 出力 （機種により異なります） | リレー接点出力 | AC250V/DC30V 5A（抵抗負荷）、 機械的寿命 500万回、 電気的寿命 10万回 |
| トランジスタ出力 | 最大負荷電圧 ： DC24V、 最大負荷電流 ： 50mA、 漏れ電流 ： 100μA以下 | |
| リニア出力 | DC0～20mA/DC4～20mA ：負荷500Ω以下 分解能 約10,000 出力誤差 ： ±0.5%FS DC0～5V/DC1～5V/DC0～10V ：負荷5kΩ以上 分解能 約10,000 出力誤差 ： ±0.5%FS ただし、 1V以下は±0.15V（0V以下は出力しません） | |
| 表示方式 | ネガタイプLCD（バックライトLED）表示 ・7セグメントデジタル表示（文字高さ PV ： 14.2mm（緑色/赤色切替）、SV ： 4.9mm（緑色）） | |
| 主な機能 | スケーリング機能、 計測動作選択、 平均化処理、 出力ヒステリシス、 出力オフディレイ、出力テスト、 ティーチング、 表示値選択、 表示色の切替、 キープロテクト、 バンク切替、 表示リフレッシュ周期、MAX/MINホールド、リセット | |
| 使用温度範囲 | 使用時 | -10～+55℃（ただし、 氷結、 結露のないこと） |
| 保存時 | -25～+65℃（ただし、 氷結、 結露のないこと） | |
| 使用湿度範囲 | 保存時 | 25～85%RH |
| 高度 | 2,000m以下 | |
| 付属品 | 防水パッキン、 フィクスチャー2個、 端子カバー、 単位シール、 取扱説明書 さらにDeviceNetタイプには、 DeviceNetコネクタ（ヒロセ電機 ：HR31-5.08P-5SC（01）、圧着端子（ヒロセ電機 ： HR31-SC-121））が付属しております。 *3 | |
*1. DC電源タイプでは電源投入時に、1台あたり約1Aの制御電源容量を必要とします。複数台をご使用になる場合は特にご注意ください。なお、DC電源は形S8VSシリーズ（オムロン）を推奨します。
*2. PNP入力タイプもあります。
*3. 形K3HBシリーズDeviceNetタイプには、付属しているDeviceNetコネクタ以外使用できません。また、付属している圧着端子は細いケーブル用です。
- ※ 性能表、出力表などにつきましては、カタログを参照して下さい。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
36,814円 ( 40,495円 ) | 在庫品1日目当日出荷可能 |
37,314円 ( 41,045円 ) | 在庫品1日目当日出荷可能 |
40,134円 ( 44,147円 ) | 1日目 |
40,134円 ( 44,147円 ) | 1日目 |
39,295円 ( 43,225円 ) | 1日目 |
39,295円 ( 43,225円 ) | 1日目 |
38,983円 ( 42,881円 ) | 在庫品1日目当日出荷可能 |
42,866円 ( 47,153円 ) | 1日目 |
43,661円 ( 48,027円 ) | 1日目 |
42,538円 ( 46,792円 ) | 1日目 |
39,519円 ( 43,471円 ) | 1日目 |
39,049円 ( 42,954円 ) | 1日目 |
61,084円 ( 67,192円 ) | 1日目 |
61,084円 ( 67,192円 ) | 1日目 |
53,571円 ( 58,928円 ) | 在庫品1日目当日出荷可能 |
58,263円 ( 64,089円 ) | 在庫品1日目当日出荷可能 |
61,084円 ( 67,192円 ) | 1日目 |
詳細情報
基本情報
50kHzの高速計測可能なデジタル回転/パルスメータ。
【特長】
・50kHzの高速パルス計測
・ロータリエンコーダや各種ON/OFFパルス信号を最大50kHzまでの高速パルス計測に対応
・高速回転体の回転計測に対応できます
・回転/スピード、比率など6種類もの計測動作に対応
・さまざまなパルス計測用途に対応すべく、回転/パルス計測に関した6種類の計測動作ファンクションを1種類で対応
・ポジションメータ搭載
・奥行き（首下）95mmの短胴サイズ

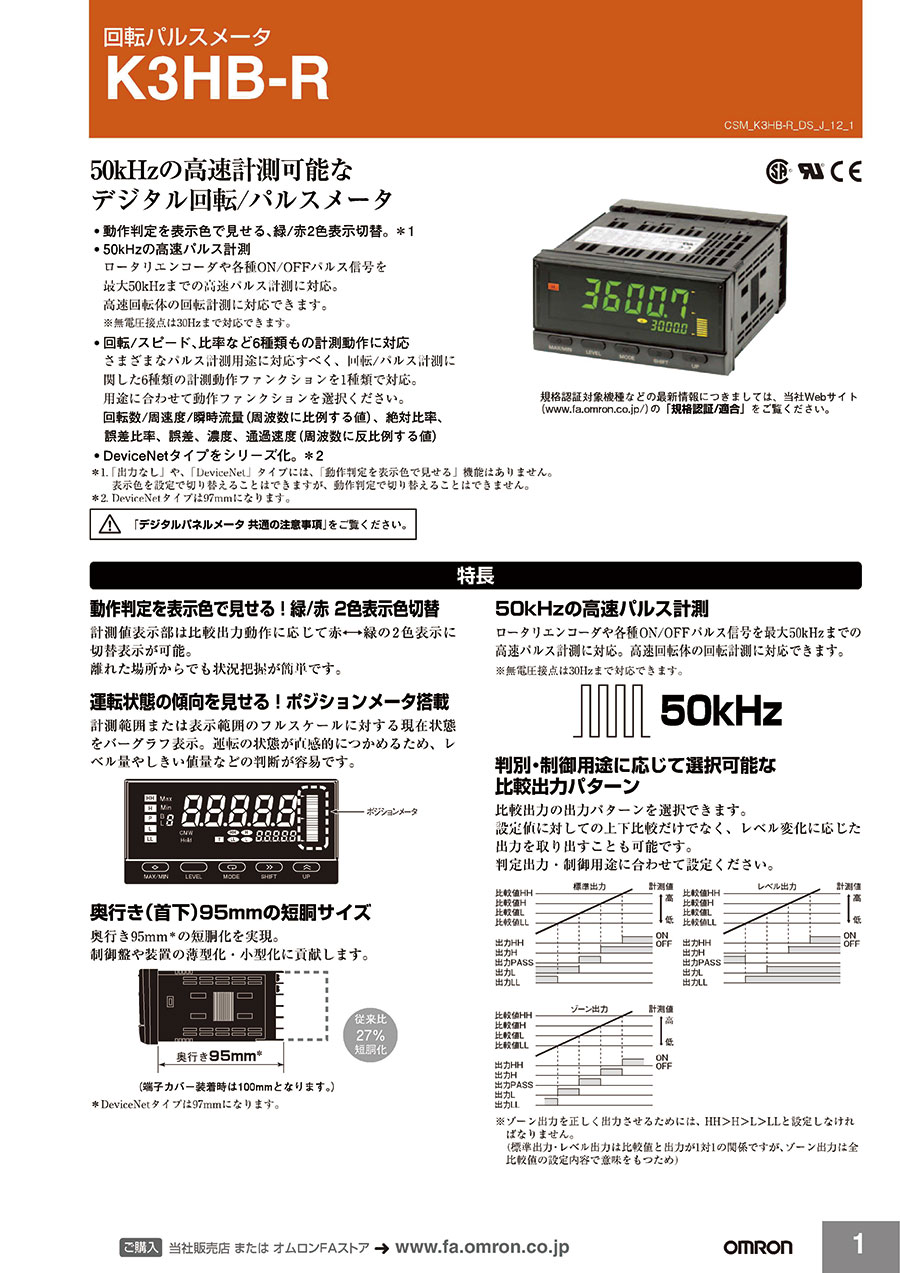

カタログ
