オムロン

回転バックロック方式（0.5mmピッチ両接点タイプ） XF2M/XF3M

カタログ |

数量スライド割引
当日出荷可能

通常単価(税別): 115円～911円

税込単価: 127円～1,002円

回転バックロック方式にて構造で高い信頼性を実現し、作業性を大幅に向上させるコネ...

使用電流 (A)
AC/DC0.5
使用電圧 (V)
AC/DC50
適用ピン・コンタクト
メス(ソケット)
基板取付け方法
表面実装
耐電圧 (1min/リーク電流1mA以下)
AC250V

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。

未確定：候補が28型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

回転バックロック方式 XF2Mの仕様

回転バックロック方式 XF2Mの外観

回転バックロック方式 XF2Mの寸法図単位：mm
*破線の形状と寸法は、形XF2M-□□15-1AHタイプの場合です。

回転バックロック方式 XF2Mの断面図単位：mm
*破線の形状と寸法は、形XF2M-□□15-1AHタイプの場合です。

回転バックロック方式 XF2Mのプリント基板加工寸法図単位：mm

回転バックロック方式 XF2Mの適合FPC／FFC寸法図単位：mm

極数*1	形式	A	B	C	D	E	F	G
6	形XF2M-0615-1A	2.5	3.6	6.5	7.1	5.1	4.1	7.5
8	形XF2M-0815-1A	3.5	4.6	7.5	8.1	6.1	5.1	8.5
10	形XF2M-1015-1A	4.5	5.6	8.5	9.1	7.1	6.1	9.5
12	形XF2M-1215-1A	5.5	6.6	9.5	10.1	8.1	7.1	10.5
14	形XF2M-1415-1A	6.5	7.6	10.5	11.1	9.1	8.1	11.5
18	形XF2M-1815-1A	8.5	9.6	12.5	13.1	11.1	10.1	13.5
20	形XF2M-2015-1A	9.5	10.6	13.5	14.1	12.1	11.1	14.5
22	形XF2M-2215-1A	10.5	11.6	14.5	15.1	13.1	12.1	15.5
24	形XF2M-2415-1A	11.5	12.6	15.5	16.1	14.1	13.1	16.5
26	形XF2M-2615-1A	12.5	13.6	16.5	17.1	15.1	14.1	17.5
30	形XF2M-3015-1A	14.5	15.6	18.5	19.1	17.1	16.1	19.5
32	形XF2M-3215-1A	15.5	16.6	19.5	20.1	18.1	17.1	20.5
33	形XF2M-3315-1A	16.0	17.1	20.0	20.6	18.6	17.6	21.0
34	形XF2M-3415-1A	16.5	17.6	20.5	21.1	19.1	18.1	21.5
35	形XF2M-3515-1A	17.0	18.1	21.0	21.6	19.6	18.6	22.0
36	形XF2M-3615-1A	17.5	18.6	21.5	22.1	20.1	19.1	22.5
38	形XF2M-3815-1A	18.5	19.6	22.5	23.1	21.1	20.1	23.5
40	形XF2M-4015-1A	19.5	20.6	23.5	24.1	22.1	21.1	24.5
42	形XF2M-4215-1A	20.5	21.6	24.5	25.1	23.1	22.1	25.5
45	形XF2M-4515-1A	22.0	23.1	26.0	26.6	24.6	23.6	27.0
50	形XF2M-5015-1A	24.5	25.6	28.5	29.1	27.1	26.1	29.5
54	形XF2M-5415-1AH	26.5	27.6	30.5	31.1	29.1	28.1	31.5
55	形XF2M-5515-1AH	27.0	28.1	31.0	31.6	29.6	28.6	32.0
60	形XF2M-6015-1AH	29.5	30.6	33.5	34.1	32.1	31.1	34.5

定格電流	AC／DC0.5A
定格電圧	AC／DC50V
接触抵抗	50mΩ以下（DC20mV以下、100mA以下にて）
絶縁抵抗	100MΩ以上（DC250Vにて）
耐電圧	AC250V 1min（リーク電流1mA以下）
挿抜耐久	20回
使用温度範囲	-30～＋85℃（ただし、結露・氷結のないこと）

回転バックロック方式 XF3Mの仕様

回転バックロック方式 XF3Mの外観

回転バックロック方式 XF3M（1）の寸法図単位：mm

回転バックロック方式 XF3M（1）のプリント基板加工寸法図単位：mm

回転バックロック方式 XF3M（1）の推奨FPC／FFC寸法図単位：mm

XF3M(1)-0415-1B
極数：4
A：3.0、B：7.6、C：8.6、D：5.05、E：5.0、F：6.0、G：9.6

定格電流	AC／DC0.5A
定格電圧	AC／DC50V
接触抵抗	50mΩ以下（DC20mV以下、100mA以下にて）
絶縁抵抗	100MΩ以上（DC250Vにて）
耐電圧	AC250V 1min（リーク電流1mA以下）
挿抜耐久	金めっき：20回
挿抜耐久	錫めっき：10回
使用温度範囲	-30～＋85℃（ただし、結露・氷結のないこと）

※ 上記以外の仕様につきましては、カタログをご参照ください。

型番リスト

表示件数

型番

用途	ピン数	シリーズ	接続方向	接触部のメッキ	最小発注数量

対基板	8	その他	ストレート	金メッキ(0.15μm)	3個
対基板	12	その他	ストレート	金メッキ(0.15μm)	2個
対基板	14	その他	ストレート	金メッキ(0.15μm)	2個
対基板	18	その他	ストレート	金メッキ(0.15μm)	2個
対基板	22	その他	ストレート	金メッキ(0.15μm)	2個
対基板	22	その他	ストレート	金メッキ(0.15μm)	1個
対基板	24	その他	ストレート	金メッキ(0.15μm)	2個
対基板	26	その他	ストレート	金メッキ(0.15μm)	2個
対基板	26	その他	ストレート	金メッキ(0.15μm)	1個
対基板	30	その他	ストレート	金メッキ(0.15μm)	2個
対基板	33	その他	ストレート	金メッキ(0.15μm)	2個
対基板	34	その他	ストレート	金メッキ(0.15μm)	2個
対基板	35	その他	ストレート	金メッキ(0.15μm)	1個
対基板	36	その他	ストレート	金メッキ(0.15μm)	2個
対基板	36	その他	ストレート	金メッキ(0.15μm)	1個
対基板	38	その他	ストレート	金メッキ(0.15μm)	2個
対基板	40	その他	ストレート	金メッキ(0.15μm)	5個
対基板	42	その他	ストレート	金メッキ(0.15μm)	1個
対基板	42	その他	ストレート	金メッキ(0.15μm)	1個
対基板	45	その他	ストレート	金メッキ(0.15μm)	1個
対基板	50	その他	ストレート	金メッキ(0.15μm)	1個
対基板	50	その他	ストレート	金メッキ(0.15μm)	1個
対基板	54	その他	ストレート	金メッキ(0.15μm)	1個
対基板	54	その他	ストレート	金メッキ(0.15μm)	1個
対基板	55	その他	ストレート	金メッキ(0.15μm)	1個
対基板	60	その他	ストレート	金メッキ(0.15μm)	1個
対基板	60	その他	ストレート	金メッキ(0.15μm)	1個
対基板	4	その他	ストレート	金メッキ(フラッシュ)	4個

通常単価(税別) (税込単価)	通常出荷日

228円 ( 251円 )	在庫品1日目当日出荷可能
323円 ( 355円 )	在庫品1日目当日出荷可能
334円 ( 367円 )	在庫品1日目当日出荷可能
369円 ( 406円 )	在庫品1日目当日出荷可能
398円 ( 438円 )	在庫品1日目当日出荷可能
360円 ( 396円 )	在庫品1日目当日出荷可能
369円 ( 406円 )	在庫品1日目当日出荷可能
449円 ( 494円 )	在庫品1日目当日出荷可能
240円 ( 264円 )	在庫品1日目当日出荷可能
385円 ( 424円 )	在庫品1日目当日出荷可能
510円 ( 561円 )	在庫品1日目当日出荷可能
436円 ( 480円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
522円 ( 574円 )	在庫品1日目当日出荷可能
491円 ( 540円 )	在庫品1日目当日出荷可能
533円 ( 586円 )	在庫品1日目当日出荷可能
388円 ( 427円 )	在庫品1日目当日出荷可能
536円 ( 590円 )	在庫品1日目当日出荷可能
177円 ( 195円 )	在庫品1日目当日出荷可能
524円 ( 576円 )	在庫品1日目当日出荷可能
568円 ( 625円 )	在庫品1日目当日出荷可能
609円 ( 670円 )	在庫品1日目当日出荷可能
683円 ( 751円 )	在庫品1日目当日出荷可能
632円 ( 695円 )	在庫品1日目当日出荷可能
628円 ( 691円 )	在庫品1日目当日出荷可能
750円 ( 825円 )	在庫品1日目当日出荷可能
911円 ( 1,002円 )	在庫品1日目当日出荷可能
115円 ( 127円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

回転バックロック方式にて構造で高い信頼性を実現し、作業性を大幅に向上させるコネクタ。
【特長】
XF2M
・部品点数を削減する上下両接点方式を実現
・適合FPC/FFC厚さt=0.3mm
・ハロゲンフリー対応
XF3M
・コネクタへの挿入性を改善し、作業完了を確認できるロック感を実現
・ご注意：【販売終了のお知らせ】XF2Mシリーズの商品は在庫限りで販売終了となります。推奨代替品はございません
【用途】
・通信機器、OA機器、試験計測機器、防災防犯機器、セキュリティ装置などのプリント基板に

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
【一部商品販売終了情報】在庫無くなり次第、一部商品は受注受付を終了します。推奨代替品はございません。

カタログ

商品TOP

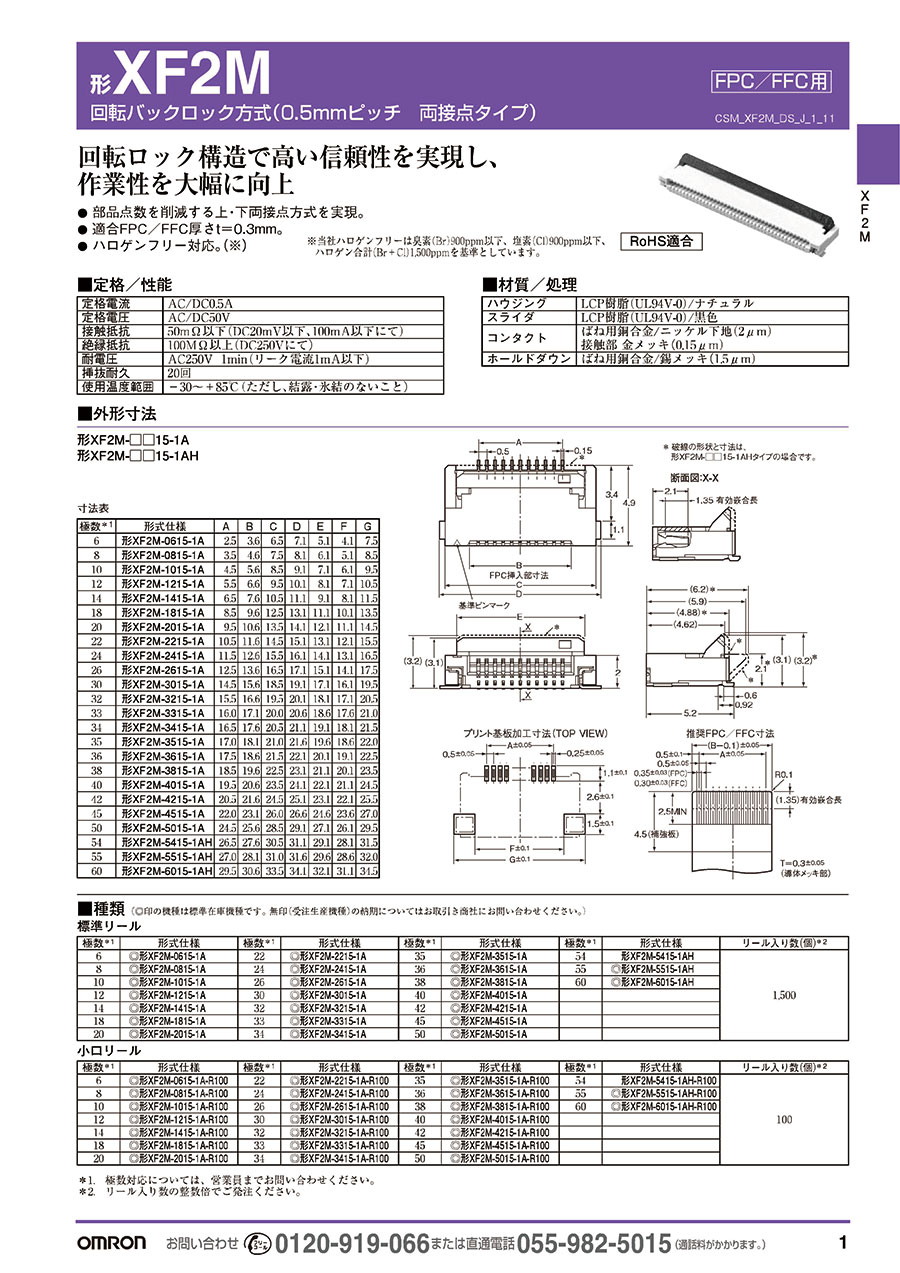

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
