回転・速度・流量指示計／指示警報計 K3MA-F
- 通常単価(税別)
- 33,670円～40,040円
- 税込単価
- 37,037円～44,044円
バックライト2色LED（赤／緑）付き、ネガLCD表示で高い視認性を実現。【特長】・入力は接点、NPN、...
詳細を確認- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
回転・速度・流量指示計／指示警報計 K3MA-Fの仕様
K3MA-Fの外観
K3MA-Fの寸法図
単位：mm
※ 端子はM3です。端子カバーは付属します。
K3MA-Fのメイン表示部の文字サイズ
単位：mm
K3MA-Fのパネル加工寸法図
単位：mm
※ 取りつけパネル厚は1～8mmです。水平に取り付けてください。
K3MA-Fの種類
| 外形 | 入力タイプ | 出力タイプ | 電源電圧 | |
|---|---|---|---|---|
| AC100～240（50/60Hz） | AC24V（50/60Hz）、DC24V | |||
| 96（W）×48（H）×奥行き80mm | 回転パルス入力 | なし | 形K3MA-F AC100-240V | 形K3MA-F AC/DC24V |
| リレー接点出力（2出力、各1a） | 形K3MA-F-A2 AC100-240V | 形K3MA-F-A2 AC/DC24V | ||
K3MA-Fの定格
| 電源電圧 | AC100-240Vタイプ： AC100～240V（50/60Hz） | AC/DC24Vタイプ： AC24V（50/60Hz）、DC24V | |
|---|---|---|---|
| 許容電圧範囲 | 電源電圧の85～110% | ||
| 消費電力 （最大負荷時） | 6VA以下 | 4.5VA以下（AC24V時） 4.5W以下（DC24V時） | |
| 外部供給電源 | DC12V（±10%）0～40mA | ||
| 絶縁抵抗 | 20MΩ以上（DC500Vメガにて） 外部端子一括とケース間、入力-出力-電源間 | ||
| 耐電圧 | AC2,000V以上 1min 外部端子一括とケース間 | ||
| 耐ノイズ | 電源端子ノーマル/コモンモード±1,500V、 立ち上がり 1nsの方形波±1μs、100ns | 電源端子ノーマルモード±480V、 電源端子コモンモード±1,500V、 立ち上がり1nsの方形波±1μs、100ns | |
| 耐振動 | 振動数：10～55Hz、片振幅：0.35mm、 X、Y、Z各方向 5min×10掃引 | ||
| 耐衝撃 | 150m/s2（ただし、リレー接点については100m/s2） 3軸6方向 各3回 | ||
| 使用温度範囲 | 使用時 | -10～+55℃（ただし、結露または氷結しないこと） | |
| 保存時 | -25～+65℃（ただし、結露または氷結しないこと） | ||
| 使用湿度範囲 | 使用時 | 相対湿度25～85%（ただし、結露しないこと） | |
| 本体質量 | 約300g | ||
K3MA-Fの性能
| 入力信号 | 無電圧接点（30Hz max. ON/OFFパルス幅15ms以上） 電圧パルス（5kHz max. ON/OFFパルス幅90μs以上 ON電圧：4.5～30V/OFF電圧：0～2V、入力インピーダンス：10kΩ） オープンコレクタ（5kHz max. ON/OFFパルス幅90μs以上） |
|---|---|
| 測定精度 （at 23±5℃） | ±0.1%FS±1ディジット以下 |
| 計測方式 | 周期計測方式 |
| 接続できるセンサ | オン時残留電圧：2.5V以下 オフ時漏れ電流：0.1mA以下 負荷電流：15mA以上の開閉容量を持っていること、5mA以下の負荷電流を確実に開閉できること |
| 最大表示桁数 | 5桁（-19999～99999） |
| 表示部 | 7セグメントデジタル表示 |
| 極性表示 | 入力信号が負の時自動的に"-"を表示する |
| ゼロ表示 | 上位桁ゼロサプレス |
| スケーリング機能 | プログラム方式（表示範囲は最大表示桁に準じる） 小数点位置は任意に設定可能 |
| ホールド機能 | MAX値ホールド（最大値）、MIN値ホールド（最小値） |
| 比較出力ヒステリシス設定 | 前面キーによるプログラム方式（0001～9999） |
| その他の機能 | スケーリングティーチ機能 表示色切替（緑（赤）/緑/赤（緑）/赤） 比較種別切替（上限/下限/上下限） 平均化処理機能（単純平均OFF/2/4/8回） オートゼロ時間、起動補償タイマ、設定変更プロテクト機能、設定値初期化、表示自動復帰時間 |
| 出力形態 | リレー接点出力（2a出力） |
| 比較出力応答時間 | 750ms以下 |
| 保護構造 | 前面：NEMA4X屋内用準拠（IP66相当） リアケース：IP20 端子部：IP00+フィンガープロテクト（VDE0106/100）（端子カバー装着時） |
| メモリ保護 | 不揮発性メモリ（書き込み回数：10万回） |
上記以外の製品情報につきましてはカタログを参照してください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
40,040円 ( 44,044円 ) | 1日目 |
40,040円 ( 44,044円 ) | 1日目 |
33,670円 ( 37,037円 ) | 1日目 |
33,670円 ( 37,037円 ) | 1日目 |
詳細情報
基本情報
バックライト2色LED（赤／緑）付き、ネガLCD表示で高い視認性を実現。
【特長】
・入力は接点、NPN、PNP、電圧パルス入力に対応。
・フロントキー操作による簡単設定。
・ちらつきを抑える平均化処理機能搭載。
・スケーリング、オートゼロ時間、起動補償タイマ機能を搭載。
・MAX／MIN表示の確認ができます。
・奥行き（首下）80mmの短胴サイズ。
・感電防止の端子を標準装備。
・フロント部は保護構造NEMA4X準拠（IP66相当）の防水・防塵構造。
・外部供給電源（DC12V40mA）内蔵。
【用途】
・回転速度や流量速度をパルス入力で受け取ることによりさまざまな指示計として使用されている。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

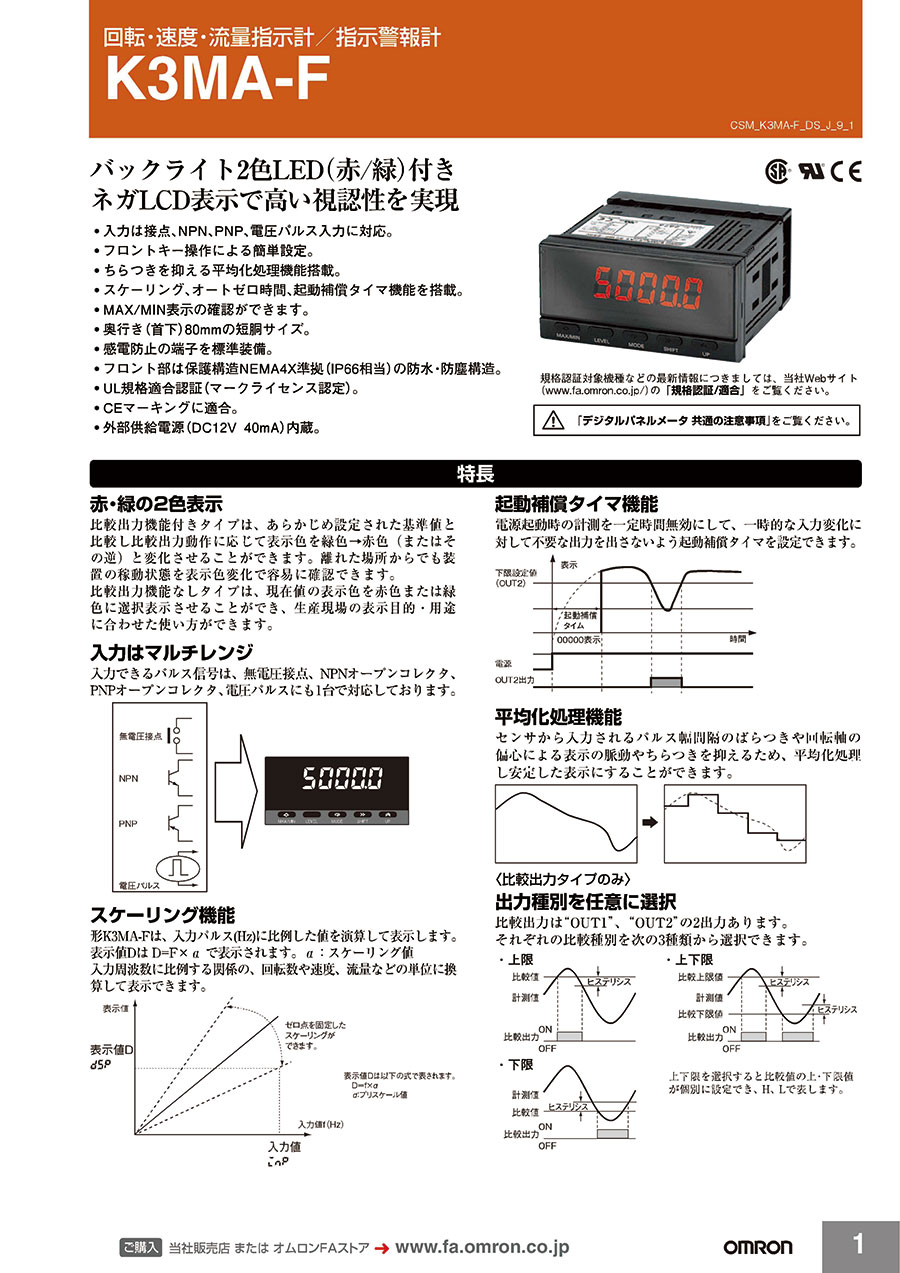

カタログ
商品担当おすすめ
よくあるご質問（FAQ）
☐には、数値が入ります。
・rdg：読み値（リーディング：Reading）の略で、現在の表示値です。
・ディジット：表示値の桁を意味します。1ディジットは表示できる最小の値です。
・FS：フルスケール（FullScale）の略です。計測範囲の幅のことです。
出力形態はリレー接点、トランジスタ出力があります。
また、H、Lの2点を設定できる機種と、HH、H、L、LLの4点を設定できる機種があります。
その出力の仕方には、標準出力、ゾーン出力レベル出力の3種類があります。
初期設定レベル：比較出力パターンで設定します。
PASS出力は標準出力、ゾーン出力では同じで、Lの値以上H未満でONしますが、レベル出力に設定した場合はLL以下でONします。
工場出荷時は標準出力に設定されています。
