未確定：候補が3型番あります。
オムロン

温度指示計／指示警報計 K3MA-L

温度指示計／指示警報計 K3MA-L
  • 取付方法
    パネル取付
  • パネルカット寸法
    92x45
  • 規格
    CE / UL / CSA
  • 寸法 長さ (mm)
    48
  • 寸法 幅 (mm)
    96
  • 寸法 厚み (mm)
    80
  • 入力タイプ
    白金測温抵抗体/熱電対
  • 通信タイプ
    無
  • 表示桁数
    4桁
  • サンプリング周期
    500ms
  • 保護構造(前面）
    NEMA4X(IP66相当)
未確定：候補が3型番あります。
    数量：

    商品情報

    温度指示計／指示警報計 K3MA-L の仕様

    温度指示計/指示警報計 K3MA-L:関連画像

    K3MA-L の外観

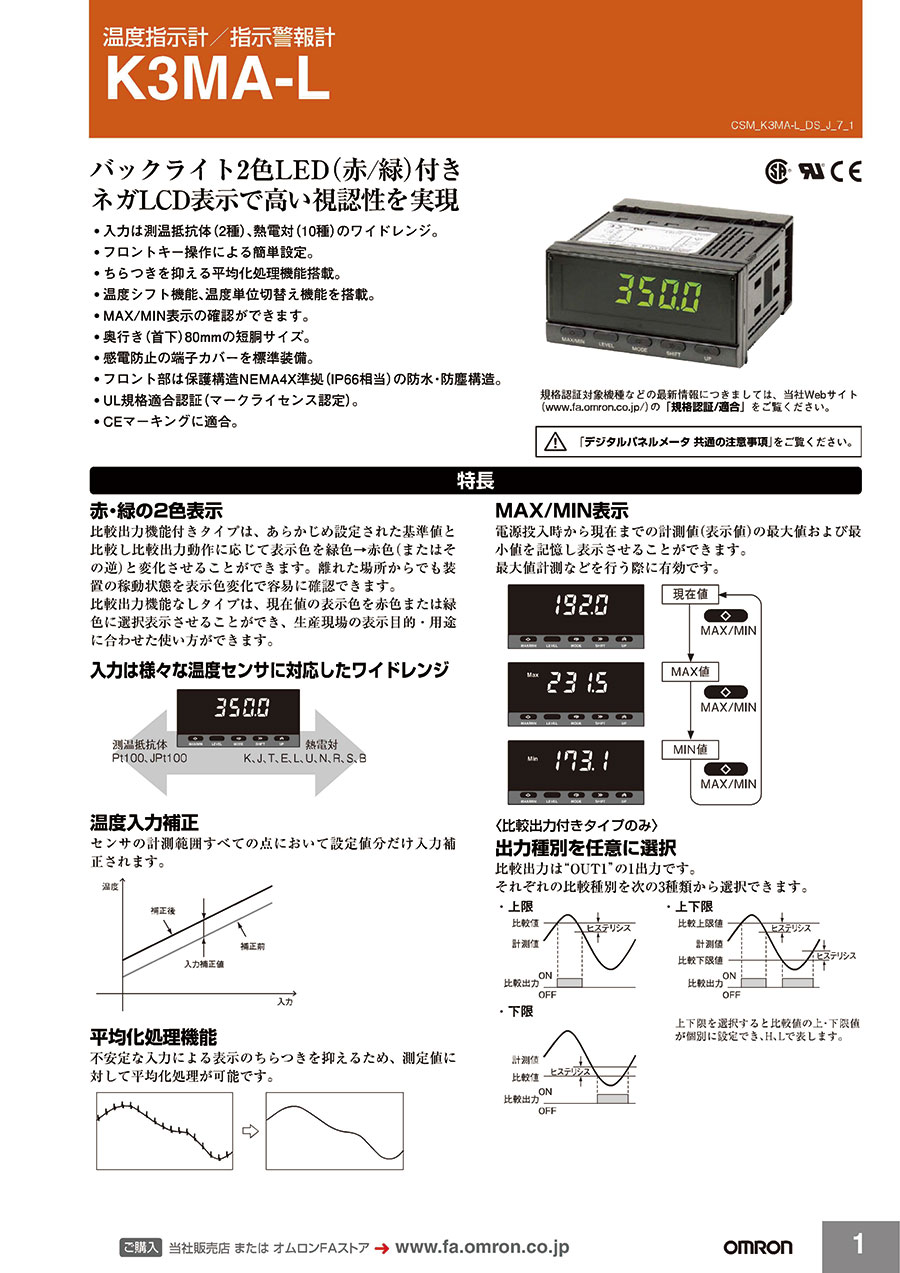

    特長

    • 入力は様々な温度センサに対応したワイドレンジ。
    • 温度入力補正。
    • 平均化処理機能。
    • 出力種別を任意に選択。
    温度指示計/指示警報計 K3MA-L:関連画像

    K3MA-L の寸法図

    温度指示計/指示警報計 K3MA-L:関連画像

    パネル加工寸法図

    温度指示計/指示警報計 K3MA-L:関連画像

    メイン表示部の文字サイズ

    共通事項／単位：mm

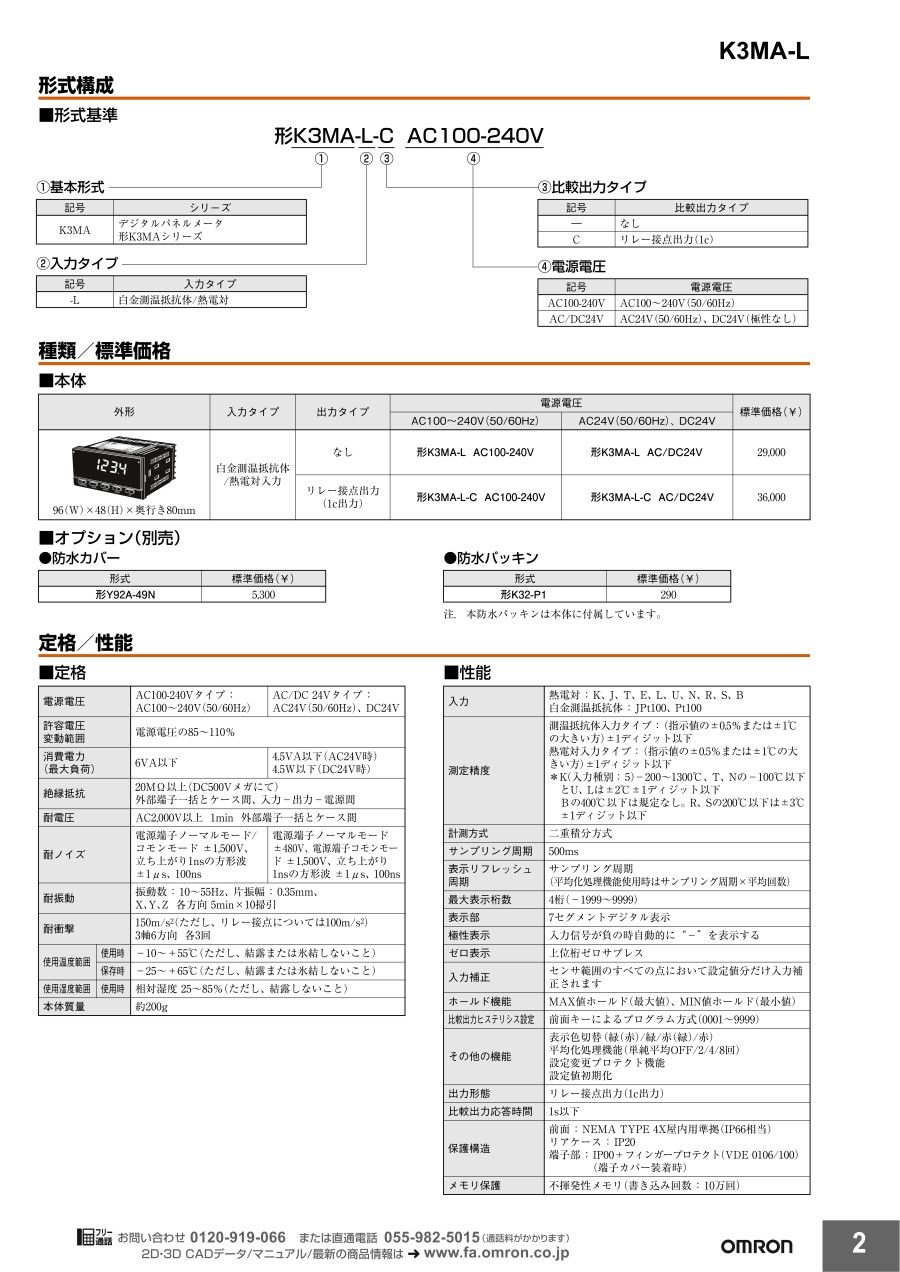

    種類

    外形 入力タイプ 出力タイプ 電源電圧
    AC100～240V（50／60Hz） AC24V（50／60Hz）、DC24V
    96（W）×48（H）×奥行き80mm 白金測温抵抗体／熱電対入力 なし 形K3MA-L AC100-240V -
    リレー接点出力（1c出力） 形K3MA-L-C AC100-240V 形K3MA-L-C AC／DC24V

    定格／性能

    電源電圧 AC100-240Vタイプ：
    AC100～240V（50／60Hz）    		 AC／DC 24Vタイプ：
    AC24V（50／60Hz）、DC24V
    許容電圧 変動範囲 電源電圧の85～110%
    消費電力（最大負荷） 6VA以下 4.5VA以下（AC24V時）
    4.5W以下（DC24V時）
    絶縁抵抗 20MΩ以上（DC500Vメガにて）
    外部端子一括とケース間、 入力-出力-電源間
    耐電圧 AC2,000V以上 1min 外部端子一括とケース間
    耐ノイズ 電源端子ノーマルモード／コモンモード ±1,500V、立ち上がり1nsの方形波±1μs、100ns 電源端子ノーマルモード±480V、電源端子コモンモード±1,500V、立ち上がり 1nsの方形波 ±1μs、100ns
    耐振動 振動数：10～55Hz、片振幅：0.35mm、X、Y、Z 各方向 5min×10掃引
    耐衝撃 150m/s2（ただし、リレー接点については100m/s2） 3軸6方向 各3回
    使用温度範囲 使用時 -10～+55℃（ただし、結露または氷結しないこと）
    保存時 -25～+65℃（ただし、結露または氷結しないこと）
    使用湿度範囲 使用時 相対湿度 25～85%（ただし、 結露しないこと）
    本体質量 約200g
    入力 熱電対：K、J、T、E、L、U、N、R、S、B
    白金測温抵抗体：JPt100、Pt100
    測定精度 測温抵抗体入力タイプ：（指示値の±0.5%または±1℃の大きい方）±1ディジット以下
    熱電対入力タイプ：（指示値の±0.5%または±1℃の大きい方）±1ディジット以下
    *K（入力種別：5）-200～1300℃、T、Nの-100℃以下とU、Lは±2℃±1ディジット以下
    Bの400℃以下は規定なし。R、Sの200℃以下は±3℃±1ディジット以下
    計測方式 二重積分方式
    サンプリング周期 500ms
    表示リフレッシュ周期 サンプリング周期（平均化処理機能使用時はサンプリング周期×平均回数）
    最大表示桁数 4桁（-1999～9999）
    表示部 7セグメントデジタル表示
    極性表示 入力信号が負の時自動的に“-”を表示する
    ゼロ表示 上位桁ゼロサプレス
    入力補正 センサ範囲のすべての点において設定値分だけ入力補正されます
    ホールド機能 MAX値ホールド（最大値）、MIN値ホールド（最小値）
    比較出力ヒステリシス設定 前面キーによるプログラム方式（0001～9999）
    その他の機能 表示色切替（緑（赤）／緑／赤（緑）／赤）
    平均化処理機能（単純平均OFF／2／4／8回）
    設定変更プロテクト機能
    設定値初期化
    出力形態 リレー接点出力（1c出力）
    比較出力応答時間 1s以下
    保護構造 前面：NEMA4X屋内用準拠（IP66相当）
    リアケース：IP20
    端子部：IP00＋フィンガープロテクト（VDE 0106／100）
    （端子カバー装着時）
    メモリ保護 不揮発性メモリ（書き込み回数：10万回）

    接点出力

    項目 負荷
    抵抗負荷
    （cosφ=1）    		 誘導負荷
    （cosφ=0.4、L／R=7ms）
    定格負荷（UL ratings） AC250V 5A
    DC30V 5A    		 AC250V 1.5A
    DC30V 1.5A
    最小適用負荷 DC5V、10mA
    機械的寿命 2,000万回以上
    電気的寿命 10万回以上

    適用規格

    安全規格 UL61010-1、CSA C22.2 No.61010-1-04、EN61010-1（IEC61010-1）
    汚染度2／過電圧カテゴリII
    EMC （EMI）
    放射妨害電界強度
    雑音端子電圧
    （EMS）
    静電気放電イミュニティ
    電界強度イミュニティ
    ファーストトランジェント/バーストノイズイミュニティ
    サージイミュニティ
    伝導性ノイズイミュニティ
    電圧ディップ／電断イミュニティ    		 EN61326-1 工業的電磁環境用途
    CISPR 11 Group 1、class A
    CISPR 11 Group 1、class A
    EN61326-1 工業的電磁環境用途
    EN61000-4-2：4kV（接触）8kV（気中）
    EN61000-4-3：10V/m 1kHz正弦波振幅変調（80MHz～1GHz）
    EN61000-4-4：2kV（電源線）1kV（I/O信号線）
    EN61000-4-5：1kV線間（電源線）2kV大地間（電源線）
    EN61000-4-6：3V（0.15～80MHz）
    EN61000-4-11：0.5周期、0, 180°、100%（定格電圧）

    内部ブロック

    温度指示計/指示警報計 K3MA-L:関連画像

    内部ブロックイメージ図

    ※1. リレー出力タイプの機種のみ

    ※上記以外の製品情報につきましては、カタログを参照下さい。

    型番リスト

    表示件数
  • 1
    • 型番
    K3MA-L AC100-240
    K3MA-L-C AC100-240
    K3MA-L-C AC/DC24

    出力タイプ

    出力点数

    電源電圧

    (V)

    		最小発注数量
    無
    -
    AC100～240
    1個
    リレー接点出力(1c)
    1
    AC100～240
    1個
    リレー接点出力(1c)
    1
    AC/DC24
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    26,762円
    ( 29,438円 )
    在庫品1日目当日出荷可能
    32,760円
    ( 36,036円 )
    1日目
    32,760円
    ( 36,036円 )
    1日目
  • 1

    • 詳細情報

    基本情報

    バックライト2色LED（赤／緑）付きで、ネガLCD表示で高い視認性を実現したデジタルパネルメータ。
    【特長】
    ・入力は測温抵抗体（2種）、熱電対（10種）のワイドレンジ。
    ・フロントキー操作による簡単設定で、ちらつきを抑える平均化処理機能搭載。
    ・温度シフト機能、温度単位切替え機能を搭載、MAX／MIN表示の確認可能。
    ・奥行き（首下）80mmの短胴サイズで、感電防止の端子カバーを標準装備。
    ・フロント部は保護構造NEMA4X準拠（IP66相当）の防水防塵構造。
    ・UL規格適合認証（マークライセンス認定）、CEマーキングに適合。
    【用途】
    ・温度管理が必要な場所で温度表示や警報出力として使用。

    商品担当おすすめ

    • 回転・速度・流量指示計／指示警報計 K3MA-F 画像

      オムロン

      回転・速度・流量指示計／指示警報計 K3MA-F

      バックライト2色LED（赤／緑）付きのデジタルパネルメータです。スケーリング、オートゼロ時間、起動補償タイマ機能と、ちらつきを抑える平均化処理機能を搭載してます。

    • 温度パネルメータ K3HB-H 画像

      オムロン

      温度パネルメータ K3HB-H

      動作判定を表示色で見せ、緑／赤2色表示切替ができるデジタルパネルメータです。50回／s（20ms）の高速サンプリング、0.01℃の白金測温抵抗体Pt100の高分解能を持ちます。

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    温度指示計／指示警報計 K3MA-Lのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qデジタルパネルメータ測定精度の読み方（FS、rdg、ディジット）を教えてください。
    A
    測定精度は、主に「±☐%rdg±☐ディジット以下」または「±☐%FS±☐ディジット」と表しています。☐には、数値が入ります。
    ・rdg：読み値(リーディング：Reading）の略で、現在の表示値です。
    ・ディジット：表示値の桁を意味します。1ディジットは表示できる最小の値です。
    ・FS：フルスケール(FullScale)の略です。計測範囲の幅のことです。
    Qデジタルパネルメータ比較出力とは何ですか？
    （形K3HB-X、形K3HB-R、形K3HB-H、形K3HB-V、形K3HB-S、形K3GN、形K3MA-J、形K3MA-F、形K3MA-L）
    A
    比較出力とは、計測値とあらかじめ設定された比較値を比較し、比較結果を出力するものです。
    出力形態はリレー接点、トランジスタ出力があります。
    また、H、Lの2点を設定できる機種と、HH、H、L、LLの4点を設定できる機種があります。
    その出力の仕方には、標準出力、ゾーン出力レベル出力の3種類があります。
    初期設定レベル：比較出力パターンで設定します。
    PASS出力は標準出力、ゾーン出力では同じで、Lの値以上H未満でONしますが、レベル出力に設定した場合はLL以下でONします。
    工場出荷時は標準出力に設定されています。
