オムロン

ロードセル、mVメータ K3HB-V

Name: ロードセル、mVメータ K3HB-V
Brand: オムロン
SKU: 222004923622
Rating: 4 (1 reviews)

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 41,093円～66,809円特別価格

税込単価: 45,202円～73,490円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オムロン

スケーリングメータ／メータリレー K3MA-J

通常価格(税別)： 26,965円 (税込価格：29,662円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オムロン

電圧・電流パネルメータ K3HB-X

4.5

通常価格(税別)： 34,842円 (税込価格：38,326円)

通常出荷日：在庫品1日目

ロードセル信号入力に対応し圧力・荷重・トルク・重量などを計測、自動機や選別機な...

詳細情報を確認する

入力種
ロードセル信号
取付方法
パネル取付
パネルカット寸法
92x45
表示桁数
5桁
規格
CE / UL / CSA
寸法長さ (mm)
48
寸法幅 (mm)
96
寸法厚み (mm)
95
入力タイプ
ロードセル信号／mV信号
演算機能
スケーリング
サンプリング周期
20ms
保護構造(前面）
NEMA4X（IP66相当）
外部供給電源
DC10V±5％ 100mA
イベント入力タイプ
5点入力：無電圧／NPNオープンコレクタ、端子台タイプ

未確定：候補が10型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ロードセル、mVメータ K3HB-Vの外形図と寸法

ロードセル、mVメータ K3HB-Vの外形図

寸法図

側面図

パネル加工寸法

製品仕様

外部供給電源

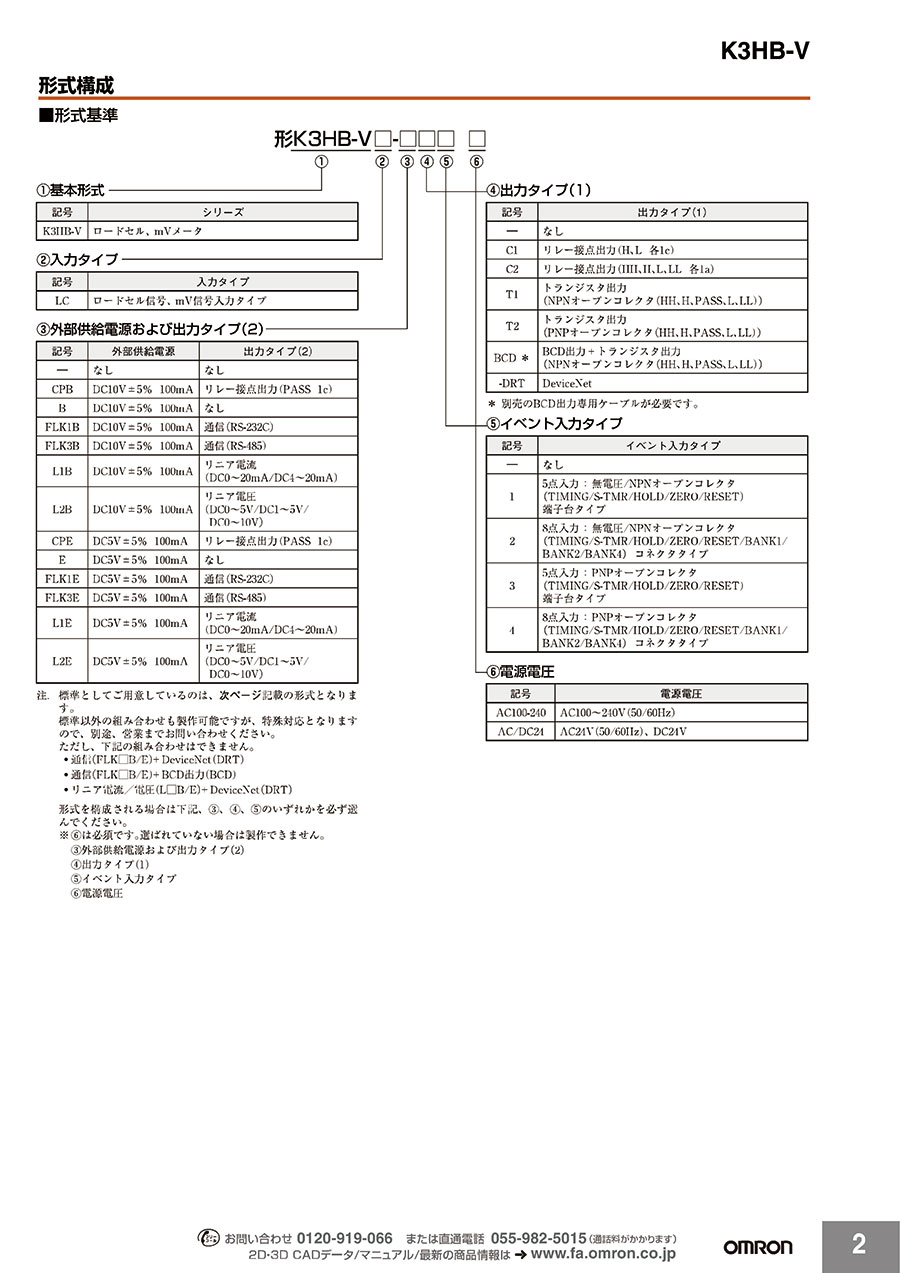

入力タイプ	出力タイプ			形K3HB-V
	イベント入力端子台5点(TIMING、S-TIM、HOLD、RESET、ZERO)搭載外部供給電源 DC10V 100mA			96(W)×48(H)×奥行き95mm
		出力タイプ (2)	出力タイプ (1)	AC100～240V
ロードセル、 mV入力タイプ	出力なし	-		形K3HB-VLC-B1 AC100-240
	リレー接点	PASS 1c	H、L：各1c	形K3HB-VLC-CPBC11 AC100-240
	リレー接点	PASS 1c	HH、H、L、LL：各1a	形K3HB-VLC-CPBC21 AC100-240
	トランジスタ	-	NPNオープンコレクタ (HH、H、PASS、L、LL)	形K3HB-VLC-BT11 AC100-240
	BCD+トランジスタ	-	NPNオープンコレクタ (5桁出力+HH、H、PASS、L、LL)	形K3HB-VLC-BBCD1 AC100-240
	通信	RS-485	NPNオープンコレクタ (HH、H、PASS、L、LL)	形K3HB-VLC-FLK3BT11 AC100-240
	リニア	電流	NPNオープンコレクタ (HH、H、PASS、L、LL)	形K3HB-VLC-L1BT11 AC100-240
	リニア	電圧	NPNオープンコレクタ (HH、H、PASS、L、LL)	形K3HB-VLC-L2BT11 AC100-240

DC10V 100mAタイプ(AC100～240V)

入力タイプ	出力タイプ			形K3HB-V
	イベント入力端子台5点(TIMING、S-TIM、HOLD、RESET、ZERO)搭載外部供給電源 DC10V 100mA			96(W)×48(H)×奥行き95mm
		出力タイプ (2)	出力タイプ (1)	AC/DC24V
ロードセル、 mV入力タイプ	出力なし	-		形K3HB-VLC-B1 AC/DC24
	トランジスタ	-	NPNオープンコレクタ (HH、H、PASS、L、LL)	形K3HB-VLC-BT11 AC/DC24
	通信	RS-485	NPNオープンコレクタ (HH、H、PASS、L、LL)	形K3HB-VLC-FLK3BT11 AC/DC24

DC10V 100mAタイプ(AC/DC24V)

定格/性能

外部供給電源		DC10V 100mAタイプ
電源電圧		AC100～240V、AC/DC24V、DeviceNet電源:DC24V
許容電源電圧範囲		定格電源電圧の85～110%、DeviceNet電源:DC11～25V
消費電力(最大負荷時)*1		AC100～240V:18VA以下、AC/DC24V:11VA/7W以下
消費電流		DeviceNet電源:50mA以下(DC24V)
入力信号		直流電圧
計測方式		デルタシグマ方式
外部供給電源		DC10V±5%100mA (外部供給電源付きタイプのみ)
イベント入力 *2	タイミング入力	NPNオープンコレクタまたは無電圧接点信号短絡時残留電圧(ON時残留電圧):3V以下最大印加電圧:DC30V以下短絡時電流(0Ω時):17mA以下漏れ電流(OFF時漏れ電流):1.5mA以下
	起動補償タイマ入力	NPNオープンコレクタまたは無電圧接点信号短絡時残留電圧(ON時残留電圧):2V以下短絡時電流(0Ω時):4mA以下最大印加電圧:DC30V以下漏れ電流(OFF時漏れ電流):0.1mA以下
	ホールド入力
	リセット入力
	強制ゼロ入力
	バンク入力
出力(機種により異なります)	リレー接点出力	AC250V/DC30V 5A(抵抗負荷)、機械的寿命500万回、電気的寿命10万回
	トランジスタ出力	最大負荷電圧:DC24V、最大負荷電流:50mA、漏れ電流:100μA以下
	リニア出力	DC0～20mA/DC4～20mA: 負荷500Ω以下、分解能約10,000 出力誤差:±0.5%FS DC0～5V/DC1～5V/DC0～10V: 負荷5kΩ以上、分解能約10,000 出力誤差:±0.5%FS ただし、1V以下は±0.15V(0V以下は出力しません)
表示方式		ネガタイプLCD(バックライトLED)表示・7セグメントデジタル表示(文字高さPV:14.2mm(緑色/赤色切替)、SV:4.9mm(緑色))
主な機能		スケーリング機能、計測動作選択、平均化処理、前回平均値比較、強制ゼロ、ゼロリミット、出力ヒステリシス、出力オフディレイ、出力テスト、ティーチング、表示値選択、表示色の切替、キープロテクト、バンク切替、表示リフレッシュ周期、 MAX/MINホールド、リセット
使用温度範囲	使用時	-10～+55℃(ただし、氷結、結露のないこと)
使用温度範囲	保存時	-25～+65℃(ただし、氷結、結露のないこと)
使用湿度範囲	使用時	25～85%RH
高度		2,000m以下
付属品		防水パッキン、フィクスチャー2個、端子カバー、単位シール、取扱説明書さらにDeviceNetタイプには、DeviceNetコネクタ(ヒロセ電機:HR31-5.08P-5SC(01)、圧着端子(ヒロセ電機:HR31-SC-121))が付属しております。*3

定格

*1. DC電源タイプでは電源投入時に、1台あたり約1Aの制御電源容量を必要とします。複数台をご使用になる場合は特にご注意ください。
なお、DC電源は形S8VSシリーズ(オムロン)を推奨します。
*2. PNP入力タイプもあります。
*3. 形K3HBシリーズDeviceNetタイプには、付属しているDeviceNetコネクタ以外使用できません。また、付属している圧着端子は細いケーブル用です。

表示可能範囲		-19999～99999
サンプリング周期		50回/s(20ms)
比較出力応答時間		100ms以下(入力信号の15%から95%、または95%から15%まで急変させた時の比較出力が出るまでの時間)
リニア出力応答時間		150ms以下(出力信号の15%から95%、または95%から15%まで急変させた時のアナログ出力の最終値への収束時間)
絶縁抵抗		20MΩ以上(DC500Vメガにて)
耐電圧		AC2,300V 1min 外部端子一括とケース間
耐ノイズ		AC100～240Vタイプ:電源端子ノーマル/コモンモード±1,500V(立ち上がり1nsの方形波、パルス幅1μs、100ns) AC/DC24Vタイプ:電源端子ノーマル/コモンモード±1,500V(立ち上がり1nsの方形波、パルス幅1μs、100ns)
耐振動		振動数:10～55Hz、加速度:50m/s² X、Y、Z各方向5min×10掃引
耐衝撃		150m/s²(ただし、リレー接点は100m/s²) 3軸6方向各3回
本体質量		約300g(本体のみ)
保護構造	前面	NEMA4X屋内準拠(IP66相当)
	リアケース	IP20
	端子部	IP00+フィンガープロテクト(VDE0106/100)
メモリ保護		EEPROM(不揮発性メモリ)、書き込み回数:10万回
適合規格		UL61010-1、CSA C22.2 No.61010-1-04、EN61010-1(IEC61010-1) 汚染度2/過電圧カテゴリⅡ EN61326-1
EMC		(EMI):EN61326-1 工業的電磁環境用途放射妨害電界強度:CISPR 11 Group 1、class A 雑音端子電圧:CISPR 11 Group 1、class A (EMS):EN61326-1工業的電磁環境用途静電気放電イミュニティ:EN61000-4-2:4kV (接触)、8kV (気中) 電界強度イミュニティ:EN61000-4-3:10V/m正弦波振幅変調(80MHz～1GHz、1.4～2GHz) ファーストトランジェント/バーストノイズイミュニティ:EN61000-4-4:2kV (電源線)、1kV (I/O信号線) サージイミュニティ:EN61000-4-5:1kV線間(電源線)、2kV大地間(電源線) 伝導性ノイズイミュニティ:EN61000-4-6:3V(0.15～80MHz) 商用周波数磁界イミュニティ:EN61000-4-8:30A/m(50Hz) 連続時間電圧ディップ/電断イミュニティ:EN61000-4-11:0.5周期、0°/180°、100%(定格電圧)

性能

※ その他詳細の仕様についてはカタログをご参照ください

この商品の特長について

動作判定を表示色で見せる、緑/赤2色表示色切替。

計測値表示部は比較出力動作に応じて赤←→緑の2色表示に切替表示が可能。
離れた場所からでも状況把握が簡単です。

運転状態の傾向を見せる！ポジションメータ搭載
計測範囲または表示範囲のフルスケールに対する現在状態をバーグラフ表示。運転の状態が直感的につかめるため、レベル量やしきい値量などの判断が容易です。

外部イベント入力で多才な計測・判別用途に展開
外部信号に同期した検査・判定用途など、活用の幅がひろがります。

50回/秒(20ms)の高速サンプリング
入力サンプリング周期を従来比3倍以上(温度入力タイプでは12.5倍)の50回/秒を実現。
判定出力、伝送出力の応答性が向上するばかりでなく平均化処理することで計測安定性が高まります。

奥行き(首下)95mmの短胴サイズ
奥行き95mmの短胴化を実現。
制御盤や装置の薄型化・小型化に貢献します。

型番リスト

表示件数

型番

K3HB-VLC-B1 AC100-240

K3HB-VLC-B1 AC/DC24

K3HB-VLC-BBCD1 AC100-240

K3HB-VLC-BT11 AC/DC24

K3HB-VLC-CPBC11 AC100-240

K3HB-VLC-CPBC21 AC100-240

K3HB-VLC-FLK3BT11 AC100-240

K3HB-VLC-FLK3BT11 AC/DC24

K3HB-VLC-L1BT11 AC100-240

K3HB-VLC-L2BT11 AC100-240

電源電圧	出力タイプ	出力点数	通信タイプ	RoHS?	最小発注数量

AC100～240V	無	-	無	10	1個
AC／DC24V	無	-	無	10	1個
AC100～240V	BCD出力／トランジスタ出力（NPN）	5	無	10	1個
AC／DC24V	トランジスタ出力（NPN）	5	無	10	1個
AC100～240V	リレー接点出力（1c）	3	無	10	1個
AC100～240V	リレー接点出力（1a／1c）	5	無	10	1個
AC100～240V	トランジスタ出力（NPN）	5	RS-485	10	1個
AC／DC24V	トランジスタ出力（NPN）	5	RS-485	-	1個
AC100～240V	リニア電流／トランジスタ出力（NPN）	5	無	10	1個
AC100～240V	リニア電圧／トランジスタ出力（NPN）	5	無	10	1個

通常単価(税別) (税込単価)	通常出荷日

41,093円 ( 45,202円 )	在庫品1日目当日出荷可能
43,661円 ( 48,027円 )	1日目
51,345円 ( 56,480円 )	1日目
46,549円 ( 51,204円 )	在庫品1日目当日出荷可能
45,117円 ( 49,629円 )	在庫品1日目当日出荷可能
48,519円 ( 53,371円 )	1日目
51,552円46,396円 ( 51,036円 )	15日目
52,728円 ( 58,001円 )	1日目
66,809円 ( 73,490円 )	1日目
64,104円 ( 70,514円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ロードセル信号入力に対応し圧力・荷重・トルク・重量などを計測、自動機や選別機などの合否判定に最適な指示計。
【特長】
・動作判定を表示色で見せる、緑／赤2色表示切替。
・運転状態の傾向を見せる、ポジションメータ搭載。
・外部イベント入力で多才な計測・判別用途に展開。
・DC0.001mV以上の入力可。（0.000～19.999mVレンジ有り）
・DC10V 100mAの外部供給電源も搭載。（DC5Vタイプも有り）
・DeviceNetタイプをシリーズ化。
・奥行き（首下）95mmの短胴サイズ。
・UL規格適合認証（マークライセンス認定）。
・第三者機関評価によるCEマーキング適合。
・NEMA4X準拠（IP66相当）の防滴構造。
【用途】
・圧力、荷重、トルク、重量などを計測し自動機や選別機に利用可能。

カタログ

カタログ (見開き版)

商品担当おすすめ

ミネベアミツミ
小型圧縮型 CMM1
小型計量の圧縮型ロードセル耐環境性に優れるオールステンレス製CMM1R-。　耐屈曲性に優れたロボットケーブル(6m)を標準装着しています。
ミネベアミツミ
小型圧縮型 LSM
小型軽量で測定場所の制限を受ける用途に最適です。
ミネベアミツミ
小型圧縮型 CM085
圧縮等の力または質量を電気信号に変換し、各種測定器に接続を行ない、表示・出力・記録･制御・監視などを行います。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ロードセル、mVメータ K3HB-Vのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

重量検査

満足度：4.02019/11/21

この手の種類は少なく、価格も安価なので購入しました。ロードセル用の電源がついてるので、スイッチングレギュレーターを準...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q印加電圧(推奨印加電圧)、定格出力電圧(mV/V)　　(ロードセル変換器用語解説)とは

■印加電圧(Eexcitation Voltage)　ロードセルのブリッジ抵抗(A-B)間に加える供給電圧。　5V または 10Vが一般的です。　◆推奨印加電圧(Recommended Excitation Voltage)　　仕様に定めた関係項目を連続して満足できる印加電圧の最大値。■定格出力電圧(Rated Output Voltage)　ロードセルの印加電圧1V当り最大荷重をかけたときの出力電圧値。　2mV/Vが一般的です。
