バラ線圧着ソケット XG5
未確定：候補が20型番あります。
商品情報
定格/性能
| 定格電流 | 3A/極（AWG22電線使用時） 2A/極（AWG24電線使用時） 1A/極（AWG26、 28電線使用時） |
|---|---|
| 定格電圧 | AC250V |
| 接触抵抗 | 20mΩ以下（20mV以下、 100mA以下にて） |
| 絶縁抵抗 | 1,000MΩ以上（DC500Vにて） |
| 耐電圧 | AC500V 60秒（リーク電流1mA以下） |
| 総合挿入力 | コンタクト挿入数×1.96N以下 |
| 単体抜去力 | 0.29N以上 |
| 挿抜回数 | 50回 |
| 使用温度範囲 | －55～＋105℃（低温にて氷結しないこと） |
材質/処理
| ハウジング | ガラス入りPBT樹脂（UL94 V-2）/黒色 | |
|---|---|---|
| ロックレバー | POM樹脂（UL94 HB）/黒色 | |
| コンタクト | 接触部 | りん青銅/ニッケル下地 金めっき（0.15μm） |
| 圧着部 | りん青銅/ニッケル下地 錫めっき（2.0μm） | |
適合コンタクト/電線
| 適合コンタクト | 適合電線 | |
|---|---|---|
| AWG No. （UL1007撚線） | 芯線構成 | |
| ［素線数（本）/素線径（mm）］ | ||
| 形XG5W-0231 | 22 | 17/0.16 |
| 24 | 11/0.16 | |
| 26 | 7/0.16 | |
| 形XG5W-0232 | 24 | 11/0.16 |
| 26 | 7/0.16 | |
| 28 | 7/0.127 | |
かん合組み合わせ
ソケットとプラグのかん合組み合わせ
ソケットとプラグのかん合組み合わせ
外形寸法
形XG5N-U外形図1（ロックレバー取りつけ状態）
形XG5N-U外形図2
形XG5N外形図1
形XG5N外形図2
| 極数 | 寸法（mm） | |||
|---|---|---|---|---|
| A | B | C | D | |
| 10 | 17.26 | 10.16 | 26.80 | 26.20 |
| 14 | 22.34 | 15.24 | 31.88 | 31.28 |
| 16 | 24.88 | 17.78 | 34.42 | 33.82 |
| 20 | 29.96 | 22.86 | 39.50 | 38.90 |
| 26 | 37.58 | 30.48 | 47.12 | 46.52 |
| 30 | 42.66 | 35.56 | 52.20 | 51.60 |
| 34 | 47.74 | 40.64 | 57.28 | 56.68 |
| 40 | 55.36 | 48.26 | 64.90 | 64.30 |
| 50 | 68.06 | 60.96 | 77.60 | 77.00 |
| 60 | 80.76 | 73.66 | 90.30 | 89.70 |
| 64 | 85.84 | 78.74 | 95.38 | 94.78 |
種類
形状
| 形状 | ロック付きソケット（セット形式） | ソケットハウジング | ロックレバー *1 | 圧着コンタクトNo.1 | 圧着コンタクトNo.2 | |
|---|---|---|---|---|---|---|
| 極数 | 極性 ガイド数 | 形式 | 形式 | 形式 | 形式 | 形式 |
| 10 | 0 | 形XG5N-100-U | 形XG5N-100 | ◎形XG5U-0001 | ◎形XG5W-0231 （バラ品） 形XG5W-0231-R （リール品） | ◎形XG5W-0232 （バラ品） 形XG5W-0232-R （リール品） |
| 1 | ◎形XG5N-101-U | ◎形XG5N-101 | ||||
| 14 | 1 | ◎形XG5N-141-U | ◎形XG5N-141 | |||
| 16 | 1 | ◎形XG5N-161-U | ◎形XG5N-161 | |||
| 20 | 1 | ◎形XG5N-201-U | ◎形XG5N-201 | |||
| 26 | 1 | ◎形XG5N-261-U | ◎形XG5N-261 | |||
| 30 | 1 | ◎形XG5N-301-U | ◎形XG5N-301 | |||
| 34 | 1 | 形XG5N-341-U | ◎形XG5N-341 | |||
| 40 | 1 | ◎形XG5N-401-U | ◎形XG5N-401 | |||
| 50 | 1 | ◎形XG5N-501-U | ◎形XG5N-501 | |||
| 2 | 形XG5N-502-U | 形XG5N-502 | ||||
| 60 | 1 | 形XG5N-601-U | 形XG5N-601 | |||
| 2 | 形XG5N-602-U | 形XG5N-602 | ||||
| 64 | 1 | 形XG5N-641-U | ◎形XG5N-641 | |||
| 2 | ◎形XG5N-642-U | ◎形XG5N-642 | ||||
- ※ 50、60、64極の極性ガイド数2個の極性ガイドのピッチは22.86mm。
- *1形XG5N-□□□は1個につきロックレバーが2個必要。
型番リスト
表示件数
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
144円 ( 158円 ) | 在庫品1日目当日出荷可能 |
229円 ( 252円 ) | 在庫品1日目当日出荷可能 |
54円 ( 59円 ) | 在庫品1日目当日出荷可能 |
238円 ( 262円 ) | 在庫品1日目当日出荷可能 |
54円 ( 59円 ) | 在庫品1日目当日出荷可能 |
238円 ( 262円 ) | 在庫品1日目当日出荷可能 |
54円 ( 59円 ) | 在庫品1日目当日出荷可能 |
238円 ( 262円 ) | 在庫品1日目当日出荷可能 |
148円 ( 163円 ) | 在庫品1日目当日出荷可能 |
253円 ( 278円 ) | 在庫品1日目当日出荷可能 |
64円 ( 70円 ) | 在庫品1日目当日出荷可能 |
138円 ( 152円 ) | 在庫品1日目当日出荷可能 |
156円 ( 172円 ) | 在庫品1日目当日出荷可能 |
79円 ( 87円 ) | 在庫品1日目当日出荷可能 |
287円 ( 316円 ) | 在庫品1日目当日出荷可能 |
108円 ( 119円 ) | 在庫品1日目当日出荷可能 |
168円 ( 185円 ) | 在庫品1日目当日出荷可能 |
32円 ( 35円 ) | 在庫品1日目当日出荷可能 |
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
69円 ( 76円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
バラ線用MIL系コネクタ、形XG5 バラ線圧着ソケット。
【特長】
・MILコネクタシリーズに、バラ線圧着タイプを追加。
・最大約24％の省スペース化（対 形XG4A比較）。
【用途】
・オムロン独自のロック付きソケット（形XG5N-U）は、片手で抜き差しでき、確実にロック可能。

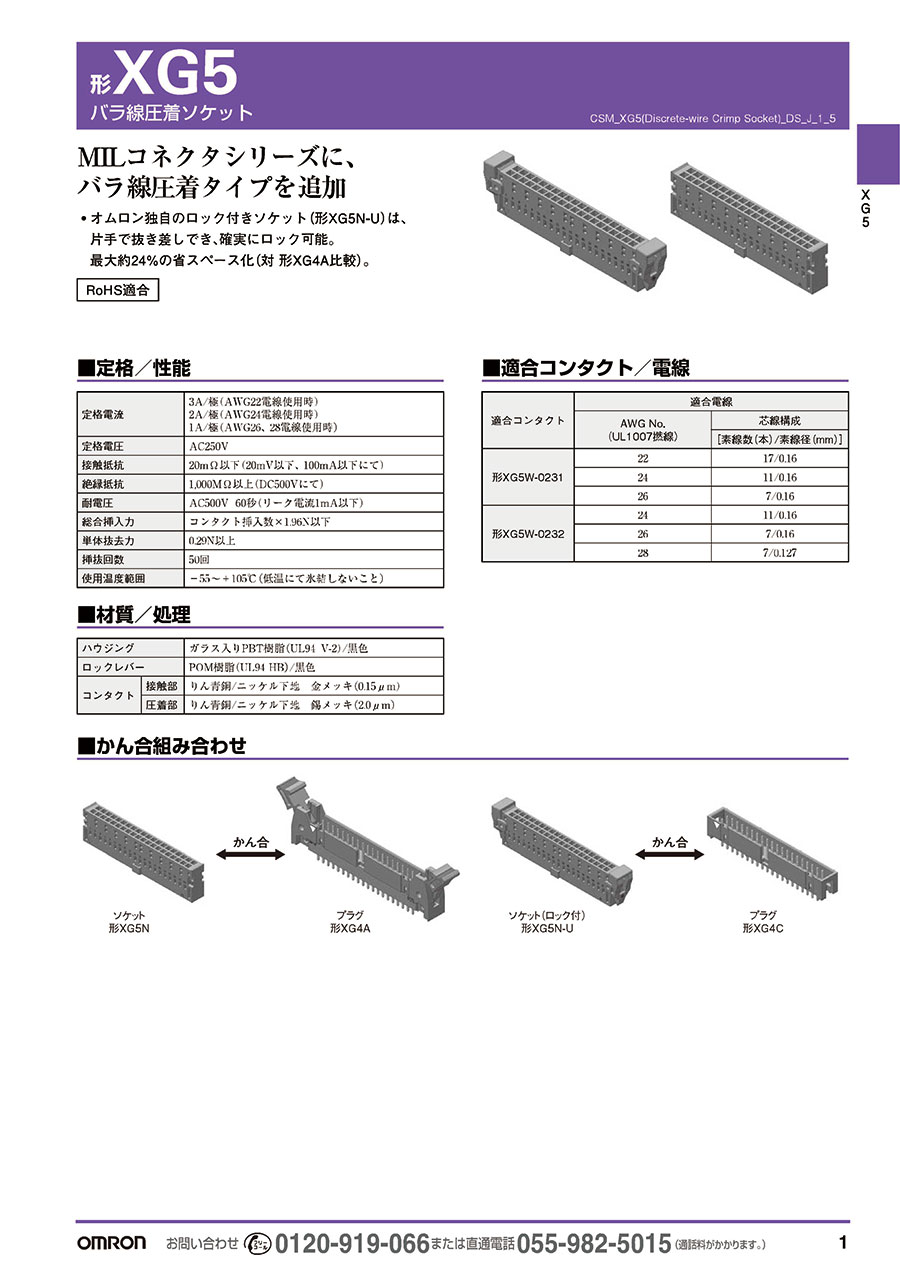

カタログ
