バラ線圧接コネクタ XG5【100個入り】
- 通常単価(税別)
- 1,963円～2,688円
- 税込単価
- 2,159円～2,957円
バラ線用MIL系コネクタ：形XG5M-N、2列ソケット。【特長】・バラ線結線のわずらわしさを解消。・M...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 1個のコネクタを保護するのに2個のセミカバーが必要です。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
バラ線圧接コネクタ XG5の詳細
特長
- 独自の簡易ロックレバーにより、オリジナルプラグ（形XG8B、形XG8W L形端子）およびボックスプラグ（形XG4C）とロックが可能。
- UL規格（ファイルNo.E103202）認定品を標準品に（形XG5Sは除く）。
構造
構造図
圧接コンタクト図
定格/性能
| 定格電流 | 1A（AWG28） 2A（AWG26） 3A（AWG24） |
|---|---|
| 定格電圧 | AC300V |
| 接触抵抗 | 20mΩ以下 （20mV以下、 100mA以下にて） |
| 絶縁抵抗 | 103MΩ以上（DC500Vにて） |
| 耐電圧 | AC650V 1min （リーク電流1mA以下） |
| 総合挿入力 | 極数×1.96N以下 |
| 単体抜去力 | 0.29N以上 （□0.64mmテストゲージにて） |
| 挿抜耐久 | 50回 |
| 使用温度範囲 | －55～＋85℃ （低温にて氷結しないこと） |
電流／温度上昇特性データ
下記の電流・温度上昇の特性を参考にして、電流値、電線本数を決めること。
電流/温度上昇特性データ1
電流/温度上昇特性データ2
材質/処理
| ハウジング | ガラス入りPBT樹脂（UL94 V-0）/黒色 | |
|---|---|---|
| コンタクト | 接触部 | りん青銅/ニッケル下地 金めっき（0.15μm） |
| 圧接部 | りん青銅/ニッケル下地 錫めっき（2.0μm） | |
| カバー | ガラス入りポリアミド樹脂（UL94 V-0）/黒色 | |
| 結束バンド | ポリアミド樹脂（UL94 V-0）/自然色 | |
適合電線／コンタクトNo.
| コンタクトNo.1 | AWG24（UL-1061使用） | 電線外径φ1.1～1.3mm 芯線構成 ： 7本より線 |
|---|---|---|
| コンタクトNo.2 | AWG28、 26（UL-1007使用） |
- ※ コンタクトNo.は端子のインシュレーションバレル部に表示。
構成図
組み立て構成図
適合プラグ
- ※ 適合プラグの形式、外形寸法などについては要確認。
- ※ 形XG4A/XG4Cは、極性スロット数が形XG5M-Nの極性ガイド数と同じものを使用すること。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,688円 ( 2,957円 ) | 在庫品1日目当日出荷可能 |
1,963円 ( 2,159円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
バラ線用MIL系コネクタ：形XG5M-N、2列ソケット。
【特長】
・バラ線結線のわずらわしさを解消。
・MILタイププラグにかん合する圧接ソケットコネクタ。
・2スロット圧接構造、インシュレーションバレルの採用により高信頼性。
・大電流（3A）バラ線圧接接続を実現。
【用途】
・豊富なカバー類を使いわけることにより、省スペース配線あるいはバラ線を確実に保持することが可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 1個のコネクタを保護するのに2個のセミカバーが必要です。

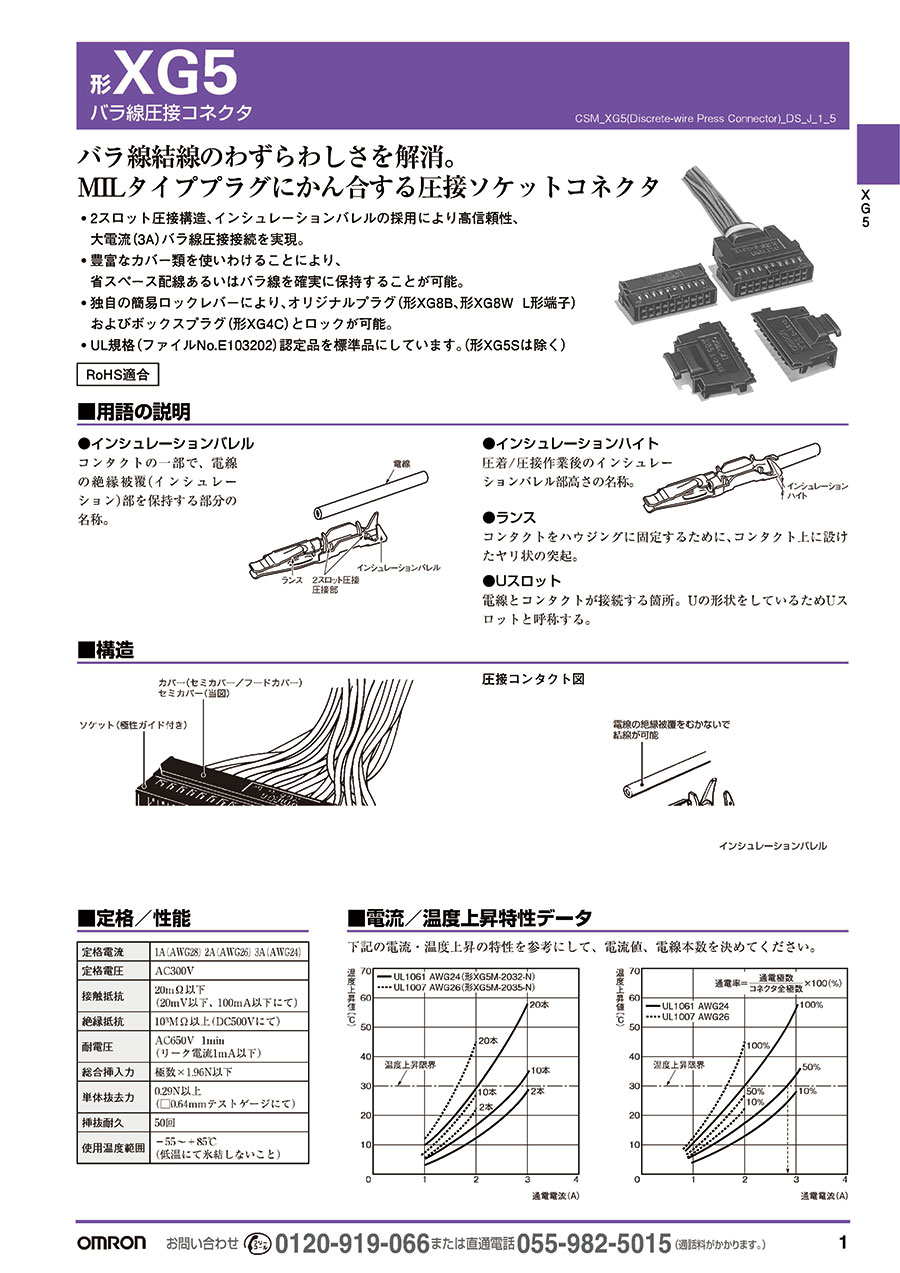

カタログ
