オムロン

ハーフピッチコネクタ（基板対基板接続用） XH3

Name: ハーフピッチコネクタ（基板対基板接続用） XH3
Brand: オムロン
SKU: 222004922957
Rating: 4 (3 reviews)

カタログ |

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（3件）

通常単価(税別): 234円～1,257円

税込単価: 257円～1,383円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オムロン

短絡コネクタ XJ8／XG8S／XG8T

4.3

通常価格(税別)： 13円 (税込価格：14円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オムロン

XG4 フラットケーブルコネクタ（汎用タイプ）

4.5

通常価格(税別)： 47円 (税込価格：52円)

通常出荷日：在庫品1日目

ねじ取りつけ部を省いた省スペースタイプの基板間コネクタ。【特長】・スタッキング...

詳細情報を確認する

用途
対基板
使用電流 (A)
0.5
使用電圧 (V)
AC125
基板取付け方法
基板穴挿入
耐電圧 (1min/リーク電流1mA以下)
AC650V
接触部のメッキ
ニッケル下地金パラジウムメッキ
端子部のメッキ
ニッケル下地錫メッキ
保護機能(耐環境性)
無

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が67型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

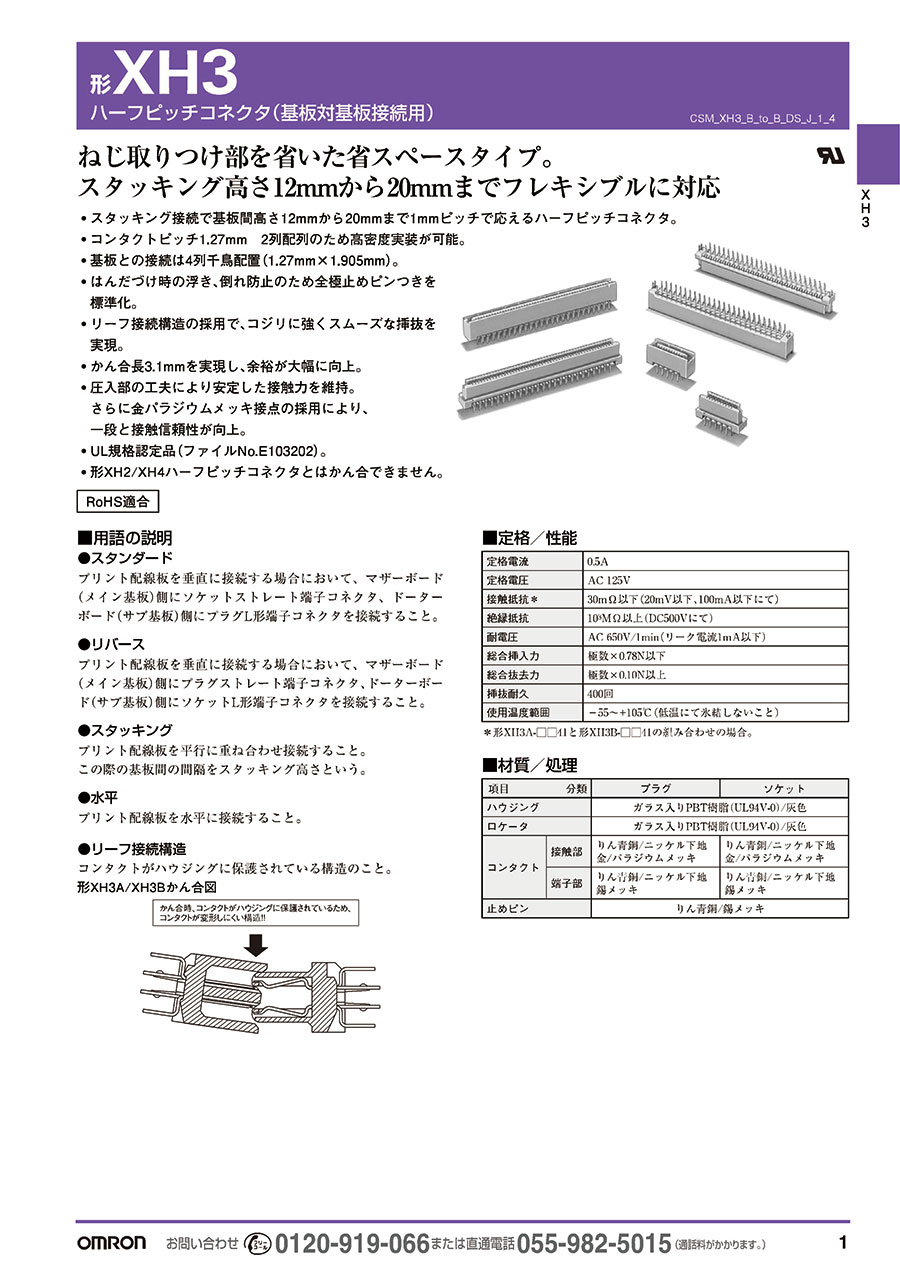

XH3A-□□41-Aの外観

XH3A-□□41-Aの外形寸法図

単位：mm

XH3A-□□41-Aの外形寸法図

止めピン付き（適合基板厚1.6mm）
単位：mm

プリント基板加工寸法

単位：mm

XH3A-□□41-2A（+2mmタイプ）（ディップストレート端子、止めピン付き）／XH3A-□□41-4A（+4mmタイプ）（ディップストレート端子、止めピン付き）の仕様

XH3A-□□41-2A／XH3A-□□41-4Aの外観

XH3A-□□41-2A／XH3A-□□41-4Aの外形寸法図

単位：mm

XH3A-□□41-2A／XH3A-□□41-4Aの外形寸法図

単位：mm

プリント基板加工寸法

単位：mm

定格／性能

定格電流	0.5A
定格電圧	AC 125V
接触抵抗*	30mΩ以下（20mV以下、100mA以下にて）
絶縁抵抗	1,000MΩ以上（DC500Vにて）
耐電圧	AC 650V/1min（リーク電流1mA以下）
総合挿入力	極数×0.78N以下
総合抜去力	極数×0.10N以上
挿抜耐久	400回
使用温度範囲	-55～+105℃（結露・氷結のないこと）

※ 形XH3A-□□41と形XH3B-□□41の組み合わせの場合。

共通事項

スタッキング接続で基板間高さ12mmから20mmまで1mmピッチで応えるハーフピッチコネクタ。
基板との接続は4列千鳥配列（1.27×1.905mm）はんだづけ時の浮き、倒れ防止のための全極止めピンつきを標準化。
UL規格認定品（ファイルNo.E103202）。
形XH2／XH4ハーフピッチコネクタとはかん合できません。

※ 上記以外の型番・寸法図につきましてはカタログをご覧ください。

型番リスト

表示件数

型番

ピン数	適用ピン・コンタクト	シリーズ	接続方向	代表規格	電線接続方法	種類	端子形状	RoHS?	最小発注数量

100	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋2mmタイプ)	ディップストレート、止めピン付き	10	1個
100	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋4mmタイプ)	ディップストレート、止めピン付き	10	1個
100	オス(プラグ)	その他	アングル	ROHS	-	ハーフピッチコネクタ	ディップL形、止めピン付き	10	1個
120	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋4mmタイプ)	ディップストレート、止めピン付き	10	1個
120	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ	ディップストレート、止めピン付き	10	1個
20	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋2mmタイプ)	ディップストレート、止めピン付き	10	2個
20	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋4mmタイプ)	ディップストレート、止めピン付き	10	1個
20	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ	ディップストレート、止めピン付き	10	2個
30	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋2mmタイプ)	ディップストレート、止めピン付き	10	2個
30	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋4mmタイプ)	ディップストレート、止めピン付き	10	1個
30	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ	ディップストレート、止めピン付き	10	2個
30	オス(プラグ)	その他	アングル	ROHS	-	ハーフピッチコネクタ	ディップL形、止めピン付き	10	1個
40	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋2mmタイプ)	ディップストレート、止めピン付き	10	1個
40	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋4mmタイプ)	ディップストレート、止めピン付き	10	1個
40	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ	ディップストレート、止めピン付き	10	1個
40	オス(プラグ)	その他	アングル	ROHS	-	ハーフピッチコネクタ	ディップL形、止めピン付き	10	1個
50	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋2mmタイプ)	ディップストレート、止めピン付き	10	1個
50	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ	ディップストレート、止めピン付き	10	1個
50	オス(プラグ)	その他	アングル	ROHS	-	ハーフピッチコネクタ	ディップL形、止めピン付き	10	1個
60	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋2mmタイプ)	ディップストレート、止めピン付き	10	1個
60	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋4mmタイプ)	ディップストレート、止めピン付き	10	1個
60	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ	ディップストレート、止めピン付き	10	1個
60	オス(プラグ)	その他	アングル	ROHS	-	ハーフピッチコネクタ	ディップL形、止めピン付き	10	1個
68	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋4mmタイプ)	ディップストレート、止めピン付き	10	1個
68	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ	ディップストレート、止めピン付き	10	1個
68	オス(プラグ)	その他	アングル	ROHS	-	ハーフピッチコネクタ	ディップL形、止めピン付き	10	1個
80	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋2mmタイプ)	ディップストレート、止めピン付き	10	1個
80	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋4mmタイプ)	ディップストレート、止めピン付き	10	1個
80	オス(プラグ)	その他	ストレート	ROHS	-	ハーフピッチコネクタ	ディップストレート、止めピン付き	10	1個
80	オス(プラグ)	その他	アングル	ROHS	-	ハーフピッチコネクタ	ディップL形、止めピン付き	10	1個
1	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋1mmタイプ)	ディップストレート、止めピン付き	10	1個
1	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋3mmタイプ)	ディップストレート、止めピン付き	10	1個
1	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋4mmタイプ)	ディップストレート、止めピン付き	10	1個
1	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ	ディップストレート、止めピン付き	10	1個
1	メス(ソケット)	その他	アングル	ROHS	-	ハーフピッチコネクタ	ディップL形、止めピン付き	10	1個
2	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋4mmタイプ)	ディップストレート、止めピン付き	10	1個
2	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ	ディップストレート、止めピン付き	10	1個
20	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋1mmタイプ)	ディップストレート、止めピン付き	10	2個
20	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋3mmタイプ)	ディップストレート、止めピン付き	10	2個
20	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋4mmタイプ)	ディップストレート、止めピン付き	10	2個
20	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ	ディップストレート、止めピン付き	10	2個
30	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ	ディップストレート	10	2個
30	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋1mmタイプ)	ディップストレート、止めピン付き	10	2個
30	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋3mmタイプ)	ディップストレート、止めピン付き	10	2個
30	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋4mmタイプ)	ディップストレート、止めピン付き	10	2個
30	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ	ディップストレート、止めピン付き	10	2個
40	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋1mmタイプ)	ディップストレート、止めピン付き	10	2個
40	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋3mmタイプ)	ディップストレート、止めピン付き	10	1個
40	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋4mmタイプ)	ディップストレート、止めピン付き	10	1個
40	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ	ディップストレート、止めピン付き	10	2個
40	メス(ソケット)	その他	アングル	ROHS	-	ハーフピッチコネクタ	ディップL形、止めピン付き	10	1個
50	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋1mmタイプ)	ディップストレート、止めピン付き	10	1個
50	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋3mmタイプ)	ディップストレート、止めピン付き	10	1個
50	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋4mmタイプ)	ディップストレート、止めピン付き	10	1個
50	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ	ディップストレート、止めピン付き	10	1個
50	メス(ソケット)	その他	アングル	ROHS	-	ハーフピッチコネクタ	ディップL形、止めピン付き	10	1個
60	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋1mmタイプ)	ディップストレート、止めピン付き	10	1個
60	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋3mmタイプ)	ディップストレート、止めピン付き	10	1個
60	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ(＋4mmタイプ)	ディップストレート、止めピン付き	10	1個
60	メス(ソケット)	その他	ストレート	ROHS	-	ハーフピッチコネクタ	ディップストレート、止めピン付き	10	1個

通常単価(税別) (税込単価)	通常出荷日

777円 ( 855円 )	在庫品1日目当日出荷可能
1,257円 ( 1,383円 )	在庫品1日目当日出荷可能
999円 ( 1,099円 )	在庫品1日目当日出荷可能
927円 ( 1,020円 )	在庫品1日目当日出荷可能
870円 ( 957円 )	在庫品1日目当日出荷可能
291円 ( 320円 )	在庫品1日目当日出荷可能
481円 ( 529円 )	在庫品1日目当日出荷可能
234円 ( 257円 )	在庫品1日目当日出荷可能
334円 ( 367円 )	在庫品1日目当日出荷可能
571円 ( 628円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
539円 ( 593円 )	在庫品1日目当日出荷可能
585円 ( 644円 )	在庫品1日目当日出荷可能
674円 ( 741円 )	在庫品1日目当日出荷可能
272円 ( 299円 )	在庫品1日目当日出荷可能
607円 ( 668円 )	在庫品1日目当日出荷可能
348円 ( 383円 )	在庫品1日目当日出荷可能
658円 ( 724円 )	在庫品1日目当日出荷可能
637円 ( 701円 )	在庫品1日目当日出荷可能
552円 ( 607円 )	在庫品1日目当日出荷可能
607円 ( 668円 )	在庫品1日目当日出荷可能
533円 ( 586円 )	在庫品1日目当日出荷可能
721円 ( 793円 )	在庫品1日目当日出荷可能
620円 ( 682円 )	在庫品1日目当日出荷可能
575円 ( 633円 )	在庫品1日目当日出荷可能
777円 ( 855円 )	在庫品1日目当日出荷可能
620円 ( 682円 )	在庫品1日目当日出荷可能
721円 ( 793円 )	在庫品1日目当日出荷可能
621円 ( 683円 )	在庫品1日目当日出荷可能
851円 ( 936円 )	在庫品1日目当日出荷可能
678円 ( 746円 )	在庫品1日目当日出荷可能
750円 ( 825円 )	在庫品1日目当日出荷可能
750円 ( 825円 )	在庫品1日目当日出荷可能
1,012円 ( 1,113円 )	在庫品1日目当日出荷可能
910円 ( 1,001円 )	在庫品1日目当日出荷可能
870円 ( 957円 )	在庫品1日目当日出荷可能
663円 ( 729円 )	在庫品1日目当日出荷可能
244円 ( 268円 )	在庫品1日目当日出荷可能
322円 ( 354円 )	在庫品1日目当日出荷可能
248円 ( 273円 )	在庫品1日目当日出荷可能
244円 ( 268円 )	在庫品1日目当日出荷可能
289円 ( 318円 )	在庫品1日目当日出荷可能
317円 ( 349円 )	在庫品1日目当日出荷可能
378円 ( 416円 )	在庫品1日目当日出荷可能
378円 ( 416円 )	在庫品1日目当日出荷可能
317円 ( 349円 )	在庫品1日目当日出荷可能
381円 ( 419円 )	在庫品1日目当日出荷可能
434円 ( 477円 )	在庫品1日目当日出荷可能
434円 ( 477円 )	在庫品1日目当日出荷可能
381円 ( 419円 )	在庫品1日目当日出荷可能
575円 ( 633円 )	在庫品1日目当日出荷可能
423円 ( 465円 )	在庫品1日目当日出荷可能
461円 ( 507円 )	在庫品1日目当日出荷可能
461円 ( 507円 )	在庫品1日目当日出荷可能
338円 ( 372円 )	在庫品1日目当日出荷可能
625円 ( 688円 )	在庫品1日目当日出荷可能
462円 ( 508円 )	在庫品1日目当日出荷可能
576円 ( 634円 )	在庫品1日目当日出荷可能
820円 ( 902円 )	在庫品1日目当日出荷可能
462円 ( 508円 )	在庫品1日目当日出荷可能

基本情報

基本情報

ねじ取りつけ部を省いた省スペースタイプの基板間コネクタ。
【特長】
・スタッキング接続で基板間高さ12mmから20mmまで1mmピッチで応えるハーフピッチコネクタ。
・コンタクトピッチ1.27mm 2列配列のため高密度実装が可能。
・基板との接続は4列千鳥配置（1.27mm×1.905mm）。
・はんだづけ時の浮き、倒れ防止のため全極止めピンつきを標準化。
・リーフ接続構造の採用で、コジリに強くスムーズな挿抜を実現。
・かん合長3.1mmを実現し、余裕が大幅に向上。
・圧入部の工夫により安定した接触力を維持。
・さらに金パラジウムメッキ接点の採用により、一段と接触信頼性が向上。
・UL規格認定品（ファイルNo.E103202）。
【用途】
・基盤同士の接続に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハーフピッチコネクタ（基板対基板接続用） XH3のレビュー
