デジタル・タイムスイッチ H5S カレンダタイマ
- 通常単価(税別)
- 20,412円～45,484円
- 税込単価
- 22,453円～50,032円
【特長】・週間2chタイプに加え、出力4chタイプ/年間式もシリーズ追加・独立した曜日キー採用により、...
詳細を確認- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
埋込み取りつけタイプ
形H5S-◯A◯ / -◯B◯の外形寸法図 単位(mm)
形H5S-◯A◯ / -◯B◯のパネルカット寸法 単位(mm)
- ※ 取り付けパネルの板厚は1〜5mmが適当です。
表面取りつけタイプ
形H5S-◯FA◯ / -◯FB◯の外形寸法図 単位(mm)
形H5S-◯FA◯ / -◯FB◯の取り付け穴加工寸法(表面取り付け時) 単位(mm)
付属のM4タッピングねじの下穴径（目安）
| 板厚t | 0.8～1.2 | 1.6～4 |
|---|---|---|
| 穴径 | φ3.6 | φ3.7 |
大型端子カバー（別売）取り付け時
製品を露出取付で使用する場合は、電気用品安全法上、
必ず別売部品の大型端子カバー（形Y92A-72H）をご使用ください。
- ※ 端子ねじはM3.5です。
- ※ 本図は2chタイプですが、4chタイプも外形寸法は同一です。
DINレール取り付け時
＊1. DINレールが形PFP-50N、形PFP-100Nの場合
＊2. DINレールが形PFP-100N2の場合

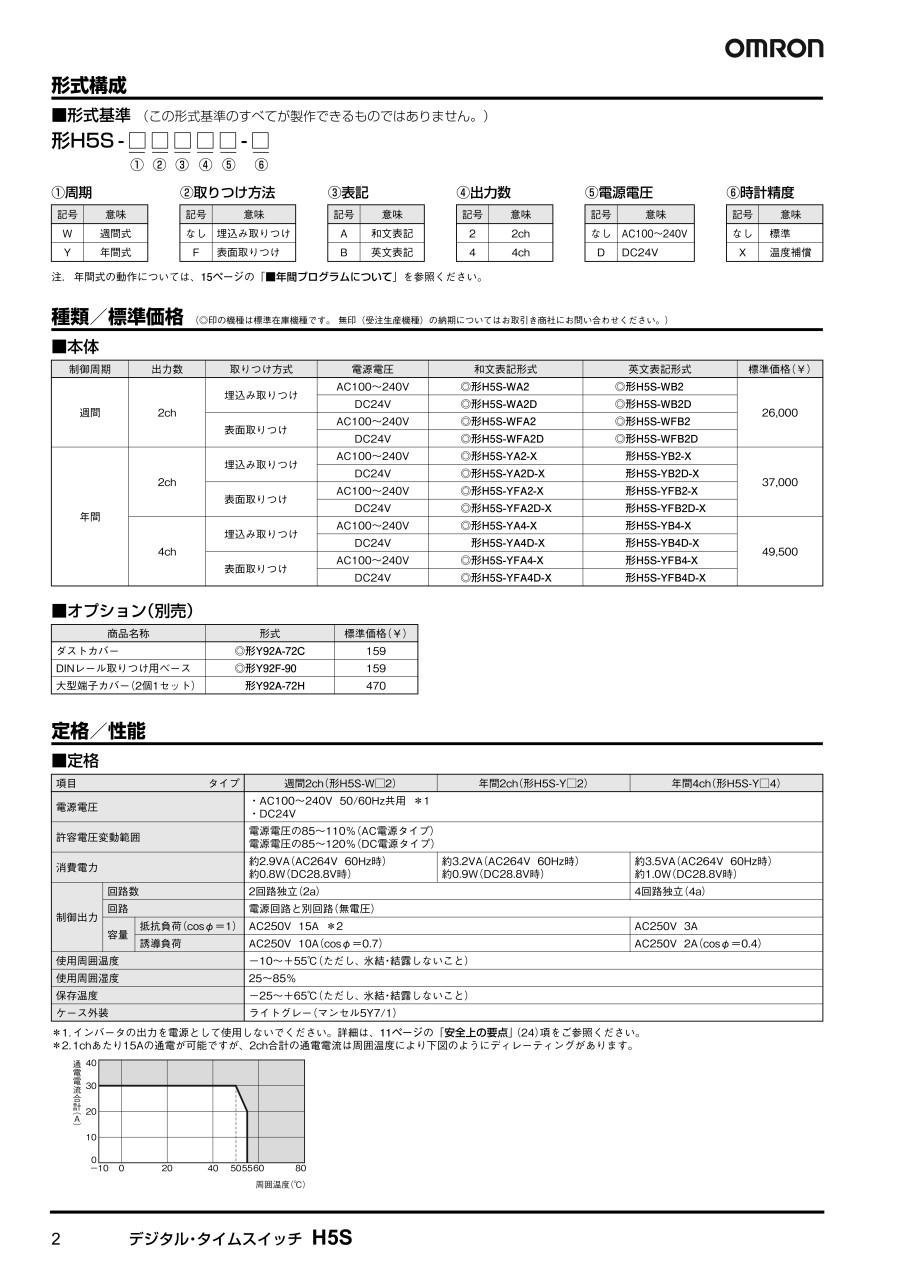

定格
| タイプ | 週間2ch (形H5S-W□2) | 年間2ch (形H5S-Y□2) | 年間4ch (形H5S-Y□4) | ||
|---|---|---|---|---|---|
| 電源電圧 | ・AC100～240V 50/60Hz共用 *1 ・DC24V | ||||
| 許容電圧変動範囲 | 電源電圧の85～110%(AC電源タイプ) 電源電圧の85～120%(DC電源タイプ) | ||||
| 消費電力 | 約2.9VA (AC264V 60Hz時) 約0.8W(DC28.8V時) | 約3.2VA (AC264V 60Hz時) 約0.9W(DC28.8V時) | 約3.5VA (AC264V 60Hz時) 約1.0W(DC28.8V時) | ||
| 制 御 出 力 | 回路数 | 2回路独立(2a) | 4回路独立(4a) | ||
| 回路 | 電源回路と別回路(無電圧) | ||||
| 容量 | 抵抗負荷 (cosΦ＝1) | AC250V 15A *2 | AC250V 3A | ||
| 誘導負荷 | AC250V 10A(cosφ ＝0.7) | AC250V 2A(cosφ ＝0.4) | |||
| 使用周囲温度 | −10～＋55℃(ただし、氷結・結露しないこと) | ||||
| 使用周囲湿度 | 25～85% | ||||
| 保存温度 | −25～＋65℃(ただし、氷結・結露しないこと) | ||||
| ケース外装 | ライトグレー(マンセル5Y7/1) | ||||
＊1.インバータの出力を電源として使用しないでください。詳細は、メーカーカタログの11ページ「安全上の要点」（24）項をご参照ください。
＊2.1chあたり15Aの通電が可能ですが、2ch合計の通電電流は周囲温度によりディレーティングがあります。
性能
| タイプ | 週間2ch (形H5S-W□2) | 年間2ch (形H5S-Y□2) | 年間4ch (形H5S-Y□4) | |
|---|---|---|---|---|
| 動作時間のばらつき | (±0.01%±0.05s)以下*1 ±0.01%はセット時間の間隔に対する値です。 | |||
| セット誤差 | ||||
| 電圧の影響 | ||||
| 温度の影響 | ||||
| 周期誤差 | ±15s/月 (25℃) | ±15s/月 (−10～＋45℃)、±20s/月 (＋45～＋55℃) | ||
| 停電補償時間 | 連続5年以上(25℃) *2 | |||
| 絶縁抵抗 | 100MΩ以上 (導電部端子と露出した非充電金属部間、操作電源回路と制御出力間、制御出力相互間、非連続接点間) | |||
| 耐電圧 | AC2,950V 50/60Hz1min (導電部端子と露出した非充電金属部間) AC2,000V 50/60Hz1min (操作電源回路と制御出力間、制御出力相互間) AC1,000V 50/60Hz1min (非連続接点間) | |||
| 耐ノイズ | ±1,500V：電源端子間 (AC電源タイプ) ±500V：電源端子間 (DC電源タイプ) ノイズシミュレータによる方形波ノイズ(パルス幅100ns/1μs、立上がり1ns) | |||
| 振動 | 耐久 | 10～55Hz 片振幅0.375mm 3方向 各2h | ||
| 誤動作 | 10～55Hz 片振幅0.25mm 3方向 各10min | |||
| 衝撃 | 耐久 | 300m/s2 3軸 6方向 各3回 | ||
| 誤動作 | 100m/s2 3軸 6方向 各3回 | |||
| 寿命 | 機械的 | 10万回以上 | ||
| 電気的 | 5万回以上(抵抗負荷AC250V 15A) 5万回以上(抵抗負荷DC30V 10A) 5万回以上(誘導負荷AC250V 10A、cosφ ＝0.7) 5万回以上(モータ負荷AC250V 1HP) 5万回以上(ランプ負荷AC100V 100W) 1万回以上(ランプ負荷AC100V 300W) | 5万回以上(抵抗負荷AC250V 3A) 5万回以上(抵抗負荷DC30V 3A) | ||
| 質量 | 約200g | |||
＊1. 動作時間のばらつき、セット誤差、電圧の影響、温度の影響を含めた総合誤差は（±0.01%±0.05s）以下です。
＊2. 停電補償時間は停電時（保管）の周囲温度が25℃の時の計算値です。時計機能や設定プログラムは、本体内蔵のリチウム電池でバックアップ（保持）されていますので、電池の寿命がくると消えてしまいます。リチウム電池の交換（基板交換）時には登録していた内容が消えますので、予めご了承ください。
適用規格
| 安全規格 | cURus：UL508/CSAC22.2 No.14 EN60730-2-7：汚染度2、過電圧カテゴリーII VDE0106/part100 電気用品安全法 |
|---|---|
| EMC | (EMI)：EN60730-2-7 放射妨害電界強度：EN60730-2-7 (CISPR22 classB) 雑音端子電圧 (連続)：EN60730-2-7 (CISPR22 classB) 雑音端子電圧 (不連続)：EN60730-2-7 (CISPR14-1) 高調波電流：EN60730-2-7 (IEC61000-3-2 classA) 電圧変動/フリッカ：EN60730-2-7 (IEC61000-3-3) (EMS)：EN60730-2-7 静電気放電イミュニティ：EN60730-2-7 (IEC61000-4-2)：6kV接触、8kV気中 電界強度イミュニティ：EN60730-2-7 (IEC61000-4-3)：10V/mAM変調 (80～1,000、1,400～2,000MHz)、10V/mパルス変調 (900MHz) 伝導性ノイズイミュニティ：EN60730-2-7 (IEC61000-4-6)：10V (0.15～80MHz) バーストノイズイミュニティ：EN60730-2-7 (IEC61000-4-4)：2kV (電源ライン)、1kV (制御ライン) サージイミュニティ：EN60730-2-7 (IEC61000-4-5)：1kV線間 (電源ライン、出力ライン)、 2kV大地間 (電源ライン、出力ライン)、0.5kV線間 (入力ライン)、1kV大地間 (入力ライン) 電圧ディップ/電断イミュニティ：EN60730-2-7 (IEC61000-4-11)：0.5s周期、100% (定格電圧) |
- ※ 動作、動作機能、使用可能なアクセサリの選定表につきましては、メーカーカタログを参照して下さい。
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
20,412円 ( 22,453円 ) | 在庫品1日目当日出荷可能 |
20,456円 ( 22,502円 ) | 在庫品1日目当日出荷可能 |
20,412円 ( 22,453円 ) | 在庫品1日目当日出荷可能 |
22,742円 ( 25,016円 ) | 1日目 |
20,412円 ( 22,453円 ) | 在庫品1日目当日出荷可能 |
22,742円 ( 25,016円 ) | 在庫品1日目当日出荷可能 |
22,050円 ( 24,255円 ) | 在庫品1日目当日出荷可能 |
23,660円 ( 26,026円 ) | 1日目 |
27,920円 ( 30,712円 ) | 在庫品1日目当日出荷可能 |
26,801円 ( 29,481円 ) | 1日目 |
45,484円 ( 50,032円 ) | 在庫品1日目当日出荷可能 |
34,144円 ( 37,558円 ) | 在庫品1日目当日出荷可能 |
26,801円 ( 29,481円 ) | 1日目 |
44,550円 ( 49,005円 ) | 1日目 |
42,515円 ( 46,767円 ) | 1日目 |
詳細情報
基本情報
【特長】
・週間2chタイプに加え、出力4chタイプ/年間式もシリーズ追加
・独立した曜日キー採用により、操作性が大幅に向上
・祝日、休日などの出力OFFが簡単な休日設定機能搭載
・電源OFF時も設定可能
・プログラム確認が簡単なテストモード
・UL/CSA、電安法規格取得、EMC規格に適合
【用途】
・装置、機器の運転管理に利用、こまかな管理を自動実行することで、消費電力抑制等
ご注意
