オムロン

デイリータイムスイッチ H5L

Name: デイリータイムスイッチ H5L
Brand: オムロン
SKU: 222004922799
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 26,217円

税込単価: 28,839円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オムロン

デジタルタイマ H5CX-□-N

4.6

通常価格(税別)： 15,800円 (税込価格：17,380円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オムロン

デジタル・デイリータイムスイッチ H5F

通常価格(税別)： 18,738円 (税込価格：20,612円)

通常出荷日：在庫品1日目

画面と対話しながら設定できる親切設定のタイマ・カレンダタイマ。【特長】・５つの...

詳細情報を確認する

種類
タイムスイッチ
表示方法
液晶
取付方法
パネル
時間仕様 (s)
24h×7日間（1min単位）
電源電圧
AC専用
代表規格
UL / CSA
寸法縦 (mm)
48
寸法横 (mm)
48
寸法奥行き (mm)
63.7
定格電源電圧 (V)
AC100～240
接点構成
1a

型番:

H5L-A

解除

こちらの商品は注文の受付を停止しております。ご迷惑をおかけして申し訳ございません。

H5L-Aの仕様・寸法情報

種類

[その他] タイムスイッチ

表示方法

液晶

取付方法

パネル

時間仕様(s)

24h×7日間（1min単位）

電源電圧

AC専用

代表規格

UL / CSA

寸法縦(mm)

寸法横(mm)

寸法奥行き(mm)

63.7

定格電源電圧(V)

AC100～240

接点構成

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

デイリータイムスイッチ H5Lの仕様

H5L-Aの外観

H5L-Aの寸法図
単位：mm
注. （　）内の数値はフロントカバー形Y92A-96A（別売）を装着した時の寸法です。

埋込み取りつけの場合の寸法図
パネルカットサイズ（DIN43700準拠）
単位：mm
注. 取りつけパネルの板厚は1～3.2mmです。

表面取りつけの場合の寸法図
取りつけ穴加工寸法図
単位：mm

DINレール取りつけの場合の寸法図
単位：mm
＊1 形PFP-100N、形PFP-50Nの場合です。
＊2 形PFP-100N2の場合です。

H5L-Aの種類

配線方法	ねじ締め端子
制御出力	2回路（1a×2）
1周期時間	24h×7日間（動作曜日指定可）*
最小設定単位	1min単位
プログラムステップ数（2回路合計）	24（ONまたはOFFでステップ数1です）
形式	形H5L-A

*デイリーで設定したプログラムを実行するかどうかを曜日ごとに設定できます。

製品仕様

最大表示時間：24h×7日間
設定時刻範囲：0h0min～23h59min
最小設定間隔：1min

H5L-Aの定格

電源電圧	AC100～240V 50/60Hz（共用）
許容電圧変動範囲	電源電圧の85～110%
消費電力	約4VA（AC240V時）
制御出力 *	AC250V 15A 抵抗負荷（周囲温度50℃） AC250V 12A（電安法認定定格）抵抗負荷（周囲温度55℃）
停電補償方式	リチウム電池方式
使用周囲温度	-10～+55℃（ただし、氷結しないこと）
使用周囲湿度	35～85%
ケース外装	ライトグレー（マンセル5Y7/1）

*最小適用負荷DC5V 100mA（P水準、参考値）

H5L-Aの性能

セット誤差
動作時間のばらつき		（±0.01％±0.05s）以下 *1
電圧の影響
温度の影響
時間精度		±15s/月（25℃時）
停電補償時間		連続10年以上（25℃） *2
絶縁抵抗		100MΩ以上
		試験箇所	I 導電部端子と露出した非充電金属部間
			II 操作電源回路と有接点制御出力回路部間
			III 非連続接点間
耐電圧		AC2,000V 50/60Hz 1min（試験箇所は絶縁抵抗の試験箇所I、II） AC1,000V 50/60Hz 1min（試験箇所は絶縁抵抗の試験箇所III）
インパルス電圧		操作電源端子間3kV 導電部端子と露出した非充電金属部間4.5kV
耐ノイズ		ノイズシミュレータによる方形波ノイズ 2kV（幅100ns、立上がり1ns、極性±、位相0～360゜）
静電気耐力		8kV（誤動作）
振動	耐久	10～55Hz 片振幅0.375mm 3方向各2h
振動	誤動作	10～55Hz 片振幅0.25mm 3方向各10min
衝撃	耐久	300m/s² 6方向各3回
衝撃	誤動作	100m/s² 6方向各4回
寿命		10万回以上（抵抗負荷 AC250V 15A）
質量		約350g

*1. 動作時間のばらつき、セット誤差、電圧の影響、温度の影響を含めた総合誤差は（±0.01％±0.05秒）以内です。また、±0.01％はセット時間の間隔に対する値です。
*2. 電源OFF時は表示および出力はできません。

型番リスト

表示件数

型番

注文停止中

H5L-A

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

26,217円

( 28,839円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

画面と対話しながら設定できる親切設定のタイマ・カレンダタイマ。
【特長】
・５つのキーで簡単操作、大型の時計表示つきで週間制御。
・両面と対話しながら設定ができる親切設定の、しかも大きな表示の時計つきのデイリータイムスイッチ。
・ON／OFF時刻設定は24ステップ。
・AC100～230Vのフリー電源で、長時間の停電補償つき。（約10年間）
・海外安全規格UL,CSA取得で、日渡り動作もタイマ動作と同じ設定で可能。
【用途】
・1日決められた時間電源をON/OFFするシーンに使用される。

カタログ

商品TOP

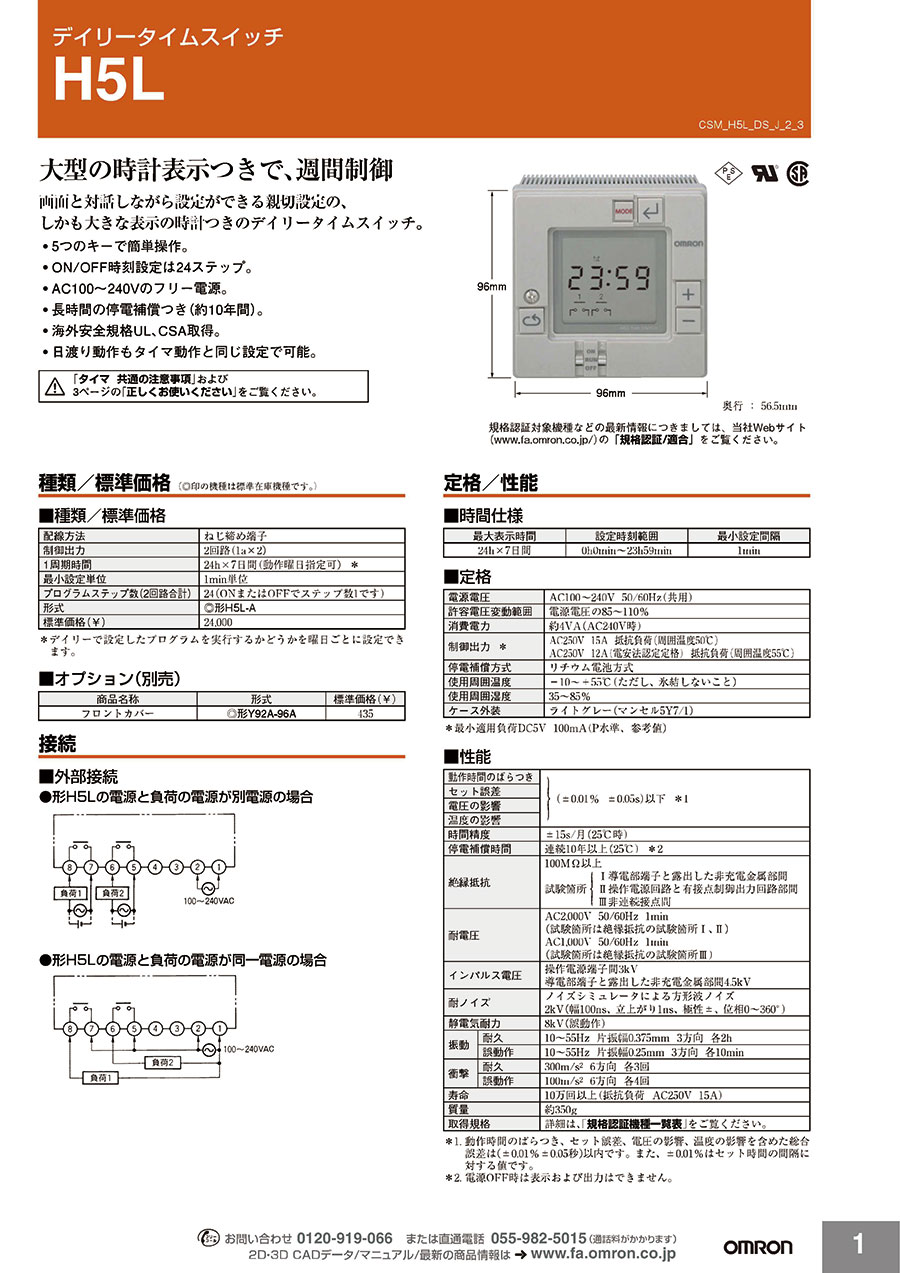

カタログ (見開き版)

類似品類似品をすべて見る

オムロン
デジタル・デイリータイムスイッチ H5F
4
通常価格(税別)：18,738円〜
在庫品1日目～
当日出荷可能

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

デイリータイムスイッチ H5Lの型番H5L-Aのページです。型番H5L-Aに関する仕様情報を記載しております。

デイリータイムスイッチ H5Lのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

24Hタイマー

満足度：4.02018/12/06

表示が見やすそうなタイマーを探して購入明るい所では見えますが、制御盤の中が暗いと見にくかったので、バックライトがあれ...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Qタイムスイッチは、停電時どのような動きをしますか？

デジタルタイプの停電復帰後の動作は、機種によって異なります。
アナログタイプの形H2F-D□、形H2F-3□、形H2F-W□は、停電中も設定内容に応じて動作します。
それ以外の機種は、出力は出ません。
