オムロン

タイムインターバルメータ K3HB-P

カタログ |

通常単価(税別): 41,931円

税込単価: 46,124円

通常出荷日：1日目

2点間の通過速度や時間、周期計測にデジタルタイムインターバルメータ。【特長】・動作判定を表示色で見せる...

K3HB-PNB-CPAC11 AC100-240

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

H7E□-N 小型トータルカウンタ/タイムカウンタ/タコメータ（DIN48×24）

K3HB-PNB-CPAC11 AC100-240の仕様・寸法情報

取付方法

パネル取付

パネルカット寸法

[その他] 92x45

規格

CE / UL / CSA

寸法長さ(mm)

寸法幅(mm)

寸法厚み(mm)

入力タイプ

NPN/電圧パルス

出力タイプ

リレー接点出力(1c)

出力点数

通信タイプ

無

電源電圧(V)

AC100～240

演算機能

プリスケール

表示桁数

5桁

最高計測速度

最大50kHz

保護構造(前面）

NEMA4X(IP66相当)

RoHS?

商品情報
型番リスト
詳細情報

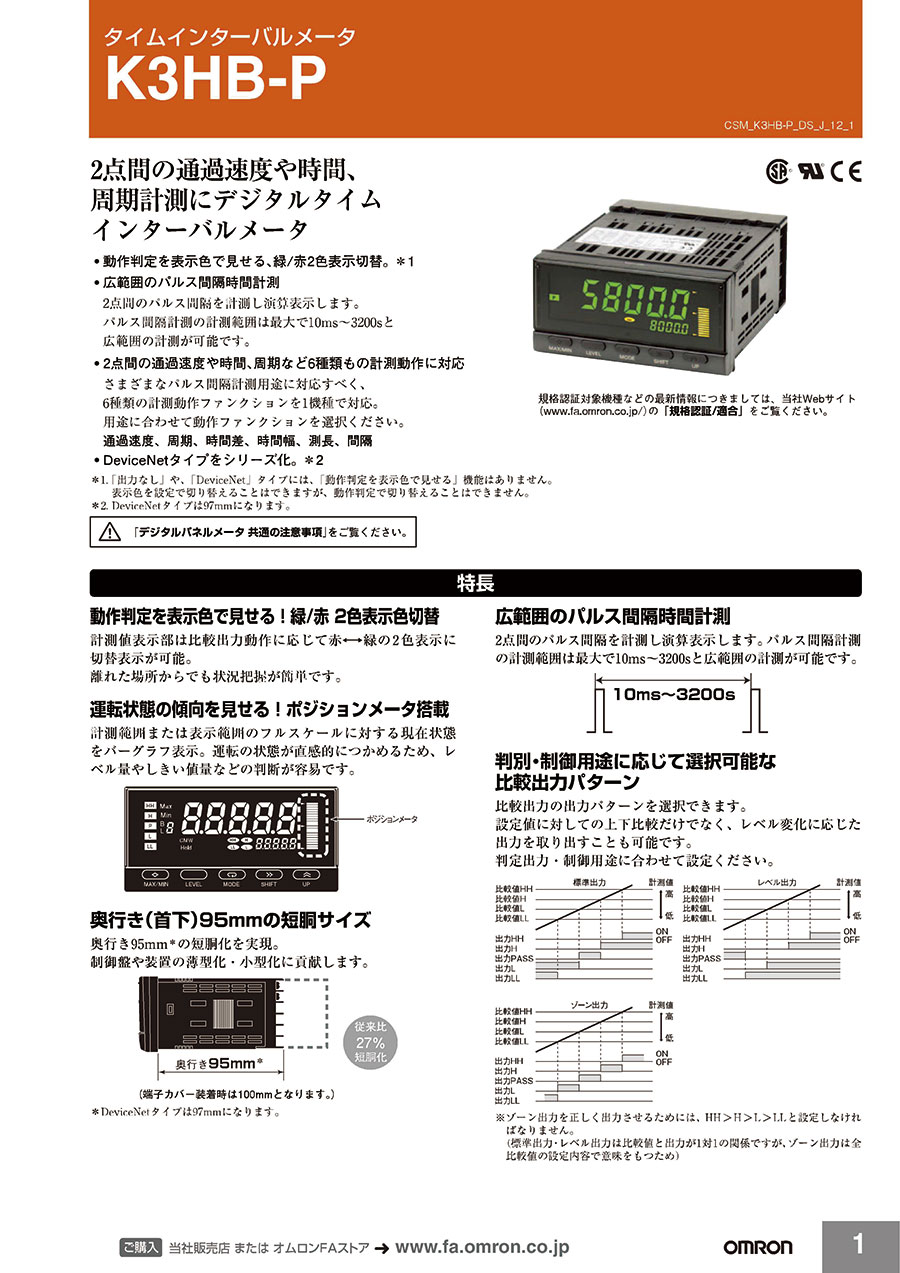

カタログ

商品情報

タイムインターバルメータ K3HB-Pの仕様

タイムインターバルメータ K3HB-Pシリーズの外観

K3HB-PNB-A1 AC100-240／K3HB-PNB-A1 AC/DC24の仕様

入力タイプ：NPN／電圧パルス入力タイプ
出力タイプ：出力なし
電源電圧：AC100～240V／AC/DC24V

K3HB-PNB-A1 AC100-240の仕様

入力タイプ：NPN／電圧パルス入力タイプ
出力タイプ：リレー接点（1c）
電源電圧：AC100～240V

	リセット入力
電源電圧		AC100～240V、AC／DC24V、DeviceNet電源：DC24V
許容電源電圧範囲		定格電源電圧の85～110%、DeviceNet電源：DC11～25V
消費電力（最大負荷時） *1		AC100～240V：18VA以下、AC／DC24V：11VA／7W以下
消費電流		DeviceNet電源：50mA以下（DC24V）
入力		無電圧接点、電圧パルス、オープンコレクタ
外部供給電源		DC12V±10% 80mA（外部供給電源付きタイプのみ）
イベント入力	ホールド入力	NPNオープンコレクタまたは無電圧接点信号短絡時残留電圧（ON時残留電圧）：2V以下短絡時電流（0Ω時）：4mA以下最大印加電圧：DC30V以下漏れ電流（OFF時漏れ電流）：0.1mA以下
	バンク入力
出力（機種により異なります）	リレー接点出力	AC250V／DC30V5A（抵抗負荷）、機械的寿命500万回、電気的寿命10万回
	トランジスタ出力	最大負荷電圧：DC24V、最大負荷電流：50mA、漏れ電流：100μA以下
	リニア出力	DC0～20mA／DC4～20mA：負荷500Ω以下、分解能約10,000 出力誤差：±0.5%FS DC0～5V／DC1～5V／DC0～10V：負荷5kΩ以上、分解能約10,000 出力誤差：±0.5%FS ただし、1V以下は±0.15V（0V以下は出力しません）
表示方式		ネガタイプLCD（バックライトLED）表示・7セグメントデジタル表示（文字高さPV：14.2mm（緑色／赤色切替）、SV：4.9mm（緑色））
主な機能		スケーリング機能、計測動作選択、出力ヒステリシス、出力オフディレイ、出力テスト、ティーチング、表示値選択、表示色の切替、キープロテクト、バンク切替、表示リフレッシュ周期、MAX／MINホールド、リセット
使用温度範囲	使用時	-10～+55℃（ただし、氷結、結露のないこと）
使用温度範囲	保存時	-25～+65℃（ただし、氷結、結露のないこと）
使用湿度範囲	使用時	25～85%RH
高度		2,000m以下
付属品		防水パッキン、フィクスチャー2個、端子カバー、単位シール、取扱説明書さらにDeviceNetタイプには、DeviceNetコネクタ（ヒロセ電機：HR31-5.08P-5SC（01）、圧着端子（ヒロセ電機：HR31-SC-121））が付属しております。

※DC電源タイプでは電源投入時に、1台あたり約1Aの制御電源容量を必要とします。複数台をご使用になる場合は特にご注意ください。なお、DC電源は形S8VSシリーズ（オムロン）を推奨します。

性能


表示可能範囲		-19,999～+99,999
測定精度（at23±5℃）		±0.08%rgd±1ディジット（センサが電圧パルス／オープンコレクタタイプの時）
計測範囲		ファンクションF1、F3、F4：（入力パルス間隔）10ms～3,200s ファンクションF2：（入力パルス間隔）20ms～3,200s ファンクションF5、F6：（入力パルス数）0～4ギガカウント
接続できるセンサ		ON時残留電圧：3V以下 OFF時漏れ電流：1.5mA以下負荷電流：20mA以上の開閉容量を持っている事5mA以下の負荷電流を確実に開閉できる事
比較出力応答時間（トランジスタ出力）		2ms以下（入力信号の15%から95%、または95%から15%まで急変させた時の比較出力が出るまでの時間）
リニア出力応答時間		10ms以下（入力信号の15%から95%、または95%から15%まで急変させた時のアナログ出力の最終値への収束時間）
絶縁抵抗		20MΩ以上（DC500Vメガにて）
耐電圧		AC2,300V 1min 外部端子一括とケース間
耐ノイズ		AC100～240Vタイプ：電源端子ノーマル／コモンモード±1,500V（立ち上がり1nsの方形波、パルス幅1μs、100ns） AC／DC24Vタイプ：電源端子ノーマル／コモンモード±1,500V（立ち上がり1nsの方形波、パルス幅1μs、100ns）
耐振動		振動数：10～55Hz、加速度：50m/s² X、Y、Z各方向 5min×10掃引
耐衝撃		150m/s²（ただし、リレー接点は100m/s²） 3軸6方向各3回
本体質量		約300g（本体のみ）
保護構造	前面	NEMA4X屋内準拠（IP66相当）
	リアケース	IP20
	端子部	IP00＋フィンガープロテクト（VDE0106／100）
メモリ保護		EEPROM（不揮発性メモリ）、書き込み回数：10万回
適合規格		UL61010-1、CSAC22.2No.61010-1-04、EN61010-1（IEC61010-1）汚染度2／過電圧カテゴリII EN61326-1
EMC		（EMI）放射妨害電界強度雑音端子電圧（EMS）静電気放電イミュニティ電界強度イミュニティファーストトランジェント／バーストノイズイミュニティサージイミュニティ伝導性ノイズイミュニティ商用周波数磁界イミュニティ電圧ディップ／電断イミュニティ	EN61326-1 工業的電磁環境用途 CISPR 11Group1、classA CISPR 11Group1、classA EN61326-1工業的電磁環境用途 EN61000-4-2：4kV（接触）、8kV（気中） EN61000-4-3：10V/m正弦波振幅変調（80MHz～1GHz、1.4GHz～2GHz） EN61000-4-4：2kV（電源線）、1kV（I/O信号線） EN61000-4-5：1kV線間（電源線）、2kV大地間（電源線） EN61000-4-6：3V（0.15～80MHz） EN61000-4-8：30A/m（50Hz）連続時間 EN61000-4-11：0.5周期、0°／180°、100%（定格電圧）

入力信号

有接点入力（ドライ接点入力）（30Hz max. ON／OFFパルス幅15ms以上）
無接点電圧パルス
オープンコレクタ

無接点電圧パルス

モード	入力周波数範囲	ON／OFFパルス幅	ON電圧	OFF電圧	入力インピーダンス
F1～F4	0～50kHz	9μs以上	4.5～30V	-30～+2V	10kΩ
F5、F6	0～30kHz	16μs以上	4.5～30V	-30～+2V	10kΩ

オープンコレクタ

モード	入力周波数範囲	ON／OFFパルス幅
F1～F4	0～50kHz	9μs以上
F5、F6	0～30kHz	16μs以上

※入力周波数範囲以上のパルスが入った場合は、正常動作を行いません。SYSERRの表示が出る場合があります。

外形図

（単位：mm）

K3HB-Pの寸法図

※端子はＭ3です。端子カバー（付属）

（単位：mm）

パネル加工寸法図

※防水カバー形Y92A-49Nをご使用の際は、140mm以上開けてください。

（単位：mm）

表示部の文字サイズ（左：PV表示／右：SV表示）

※取り付けパネル厚は、1～8mmです。水平に取りつけてください。

各部の名称とはたらき

K3HB-Pの各部の名称とはたらき

ステータス表示

CMW：通信書込がON（許可）で点灯し、OFF（禁止）で消灯。
Hold：HOLD入力がONで点灯し、OFFで消灯。

SV表示ステータス

HH、H、L、LL：運転レベルで比較値HH、H、L、LLを表示中に点灯。

その他の特長

配線／単位シール

圧着端子はM3用の次のものを使用する

単位シール（付属）の外観

※ 本体には単位シールが貼られていません。
※ 添付の単位シールシートから選択してください。
※ 計量器、計器に使用する場合には計量法上の法廷計量単位をご使用ください。

配線時のお願い

※ 端子部にはM3のねじに適合する圧着端子を使用してください。
※ 端子ねじは締め付けトルクが0.5N・m程度の力で締めてください。
※ ノイズの影響を避けるため、信号線と電力線は別配線にしてください。

取り付けについて

1.形K3HBをパネルの取り付け穴に挿入
2.防水になるように取り付けるには、本体に防水パッキンを挿入する

3.アダプタをリアケース左右面の固定溝にはめ込み、パネルにあたるまで押し込む

液晶の視野角について

上図の角度で最適の視認性が得られるように設計されている

※上記以外の製品情報につきましては、カタログを参照下さい。

型番リスト

表示件数

型番

K3HB-PNB-CPAC11 AC100-240

出力タイプ

出力点数

電源電圧

(V)

RoHS?

最小発注数量

リレー接点出力(1c)

AC100～240

1個

通常単価(税別) (税込単価)	通常出荷日

41,931円

( 46,124円 )

1日目

詳細情報

基本情報

基本情報

2点間の通過速度や時間、周期計測にデジタルタイムインターバルメータ。
【特長】
・動作判定を表示色で見せる、緑／赤2色表示切替。
・広範囲のパルス間隔時間計測。
・2点間の通過速度や時間、周期など6種類もの計測動作に対応。
・DeviceNetタイプをシリーズ化。
・計測値表示部は比較出力動作に応じて赤←→緑の2色表示に切替表示が可能。
・離れた場所からでも状況把握が簡単です。
・運転状態の傾向を見せる！ポジションメータ搭載。
・奥行き95mmの短胴化を実現。
・制御盤や装置の薄型化・小型化に貢献します。
・2点間のパルス間隔を計測し演算表示します。
・パルス間隔計測の計測範囲は最大で10ms～3200sと広範囲の計測が可能です。
・判別・制御用途に応じて選択可能な比較出力パターン。

カタログ

商品TOP

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
