ソリッドステート・タイマ H3DK-M／-S
- 通常単価(税別)
- 5,621円～6,833円
- 税込単価
- 6,183円～7,516円
DIN22.5mm幅の盤内用スタンダードタイマシリーズのツインタイマ。【特長】・AC／DCフリー電源（...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
ソリッドステート・タイマ H3DK-M／-S の仕様
H3DK-M／-Sの外観
H3DK-M2、H3DK-S2の寸法図
単位：mm
H3DK-M1の寸法図
単位：mm
H3DK-S1
単位：mm
H3DK-M／-S の寸法図
単位：mm
H3DK-M／-Sの種類
| 電源電圧 | 制御出力 | 形H3DK-M/H3DK-S | ||
|---|---|---|---|---|
| 8動作マルチタイマ | 4動作マルチタイマ | |||
| AC/DC24～240V | 接点出力2c （限時2cまたは限時1c＋瞬時1c） スイッチにより切り換え |
形式 | 形H3DK-M2 | 形H3DK-S2 |
| 接点出力1c （限時1c） |
形式 | 形H3DK-M1 | 形H3DK-S1 | |
| DC12V | 接点出力2c （限時2cまたは限時1c＋瞬時1c） スイッチにより切り換え |
形式 | 形H3DK-M2A | 形H3DK-S2A |
| 接点出力1c （限時1c） |
形式 | 形H3DK-M1A | 形H3DK-S1A | |
H3DK-M／-Sの体系
| 機種 | 動作モード | 端子台 | 入力方式 | 出力方式 | 取付方式 | 安全規格 | 付属品 |
|---|---|---|---|---|---|---|---|
| 形H3DK-M2 | A：オンディレー B：フリッカオフスタート B2：フリッカオンスタート C：信号オン/オフディレー D：信号オフディレー E：インターバル G：信号オン/オフディレー J：ワンショット出力 |
9端子 | 電圧 | リレー2c | DINレール取付 | cURus （UL508 CSA C22.2 No.14） EN61812-1 IEC60664-1 4kV/2 EN50274 |
ネーム ラベル |
| 形H3DK-M1 | リレー1c | ||||||
| 形H3DK-S2 | A：オンディレー B2：フリッカオンスタート E：インターバル J：ワンショット出力 |
―― | リレー2c | ||||
| 形H3DK-S1 | 6端子 | リレー1c |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,689円 ( 6,258円 ) | 在庫品1日目当日出荷可能 |
6,833円 ( 7,516円 ) | 在庫品1日目当日出荷可能 |
5,621円 ( 6,183円 ) | 在庫品1日目当日出荷可能 |
6,103円 ( 6,713円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
DIN22.5mm幅の盤内用スタンダードタイマシリーズのツインタイマ。
【特長】
・AC／DCフリー電源（AC／DC24～240V）対応。
・DC12V電源タイプを各シリーズに追加。
・UL、CSA、CCC取得、EN61812-1適合、CEマーク対応。
・EN61812-1のEMC規格適合により、工業環境に加えて住宅・商業・軽工業環境での使用が可能。
・「ビスが落ちない」「手が触れない」端子構造（EN50274準拠）。
【用途】
・盤内用アナログタイマソケットなしでDINレール取り付け可能。

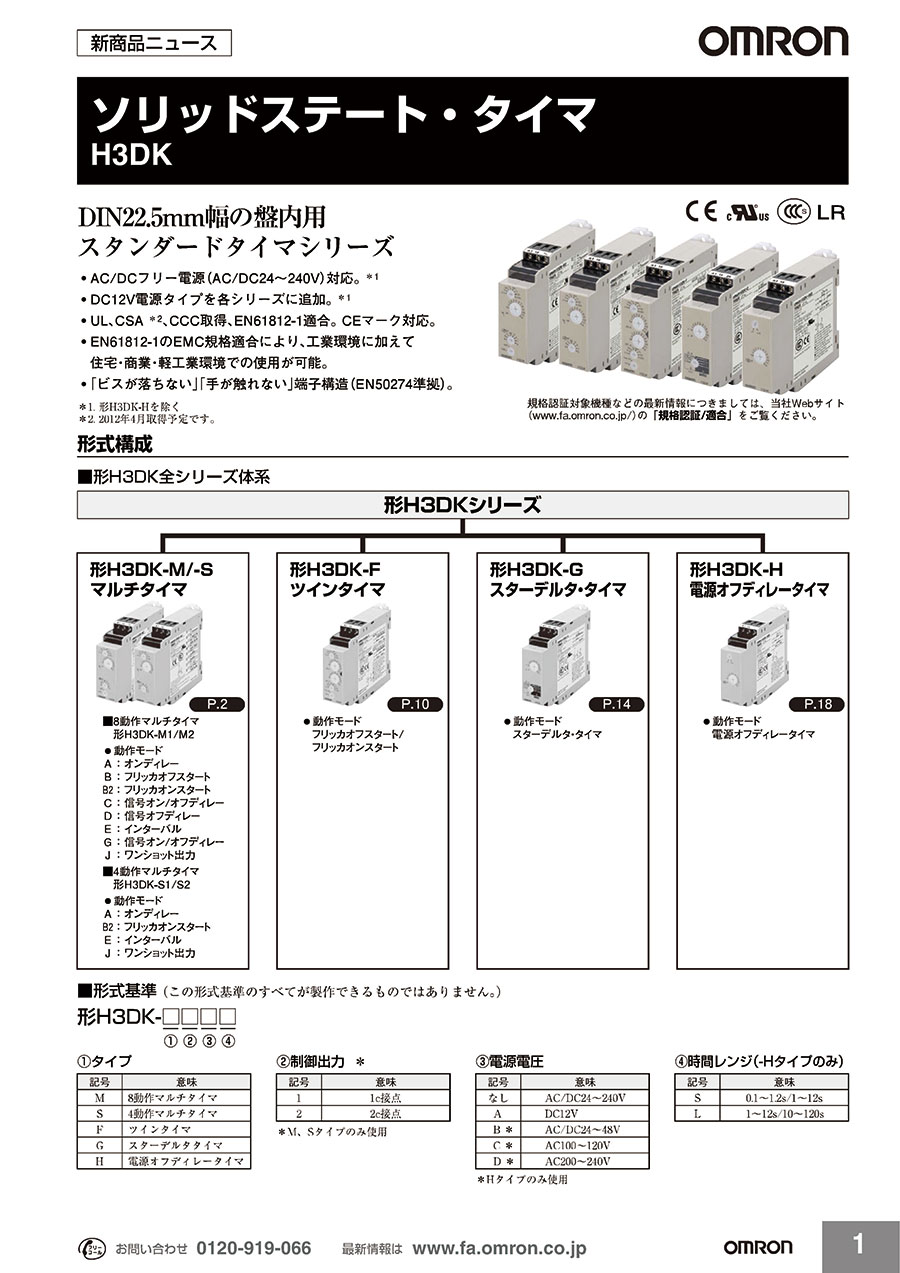

カタログ
よくあるご質問（FAQ）
リレーを介して入力してください。
①タイマの入力仕様がNPN（無電圧入力）の場合
リレーの接点をそのままタイマの入力端子に接続してください。
②タイマの入力仕様がPNP（電圧入力）の場合
リレーの接点と直列にDC電源を接続してタイマの入力端子に接続してください。
DC電源の電圧はタイマの入力仕様に合うものをお使いください。
アナログタイマでは、全て最大目盛時間に対する割合で規定しています。
（設定値に対する割合ではありません）
