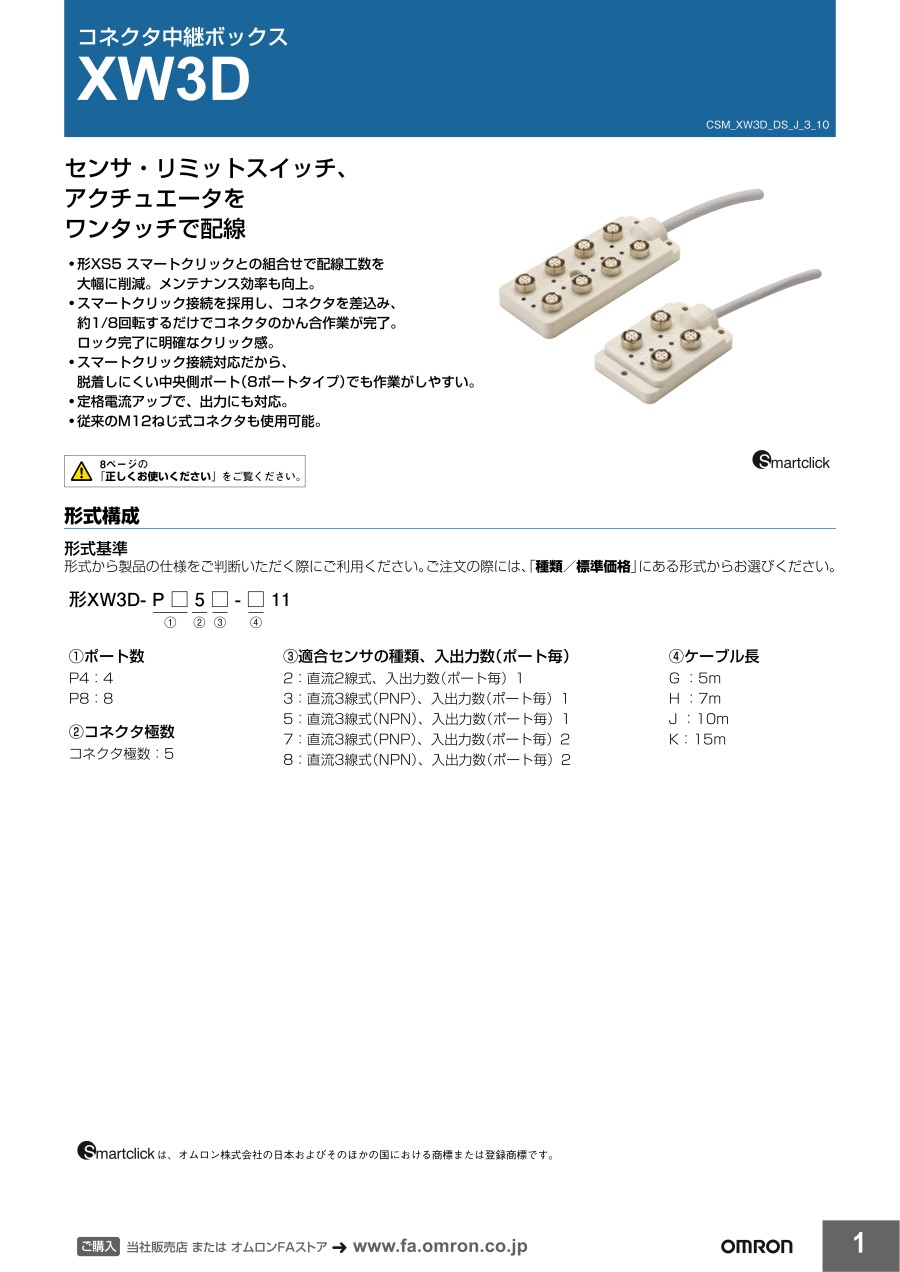

コネクタ中継ボックス XW3D
- 一部SALE 2026/01/31まで
- 一部当日出荷可能
- 通常単価(税別)
- 10,979円～30,030円特別価格
- 税込単価
- 12,077円～33,033円特別価格
センサ・リミットスイッチ、アクチュエータをワンタッチで配線。【特長】・形XS5...
詳細情報を確認する- I/O区分
- 入出力
- 分類
- コネクタ中継ボックス
- 定格電流1
- 4A/ポート
- 定格電流2
- 12A/ボックス(電源ライン)
- 上位の接点タイプ
- ケーブル
- 下位の接点タイプ
- 丸型コネクタ
- 適合コネクタ(スマートクリックタイプ プラグ）
- HS5H/XS5G/XS5W/XS5R
- 適合コネクタ(M12タイプ プラグ）
- XS2H/XS2G/XS2W/XS2R
- 保護構造
- IP67
- 付随機能
- 電源/動作表示LED付き
ご注意
- 商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
商品情報
コネクタ中継ボックス XW3Dの仕様
XW3Dの外観
XW3Dの取り付け加工寸法図
注. 取りつけ寸法はポート数に関係なくすべて同じです。
形XW3D-P453-□11 （4ポート1入出力タイプ）の寸法図
形XW3D-P852-□11
形XW3D-P853-□11
形XW3D-P855-□11
（8ポート1入出力タイプ）の寸法図
形XW3D-P457-□11 、形XW3D-P458-□11（4ポート2入出力タイプ）の寸法図
共通事項／単位：mm
定格／性能／材質／処理
| 定格電流 | 4A/ポート 12A/ボックス（電源ライン） |
|---|---|
| 定格電圧 | DC10～30V |
| 接触抵抗（コネクタ部） | 40mΩ以下 （20mV以下、100mA以下にて） |
| 絶縁抵抗 | 100MΩ以上（DC500Vにて） |
| 耐電圧（コネクタ部） | AC500V 1分間（リーク電流1mA以下） |
| 保護構造 | IP67（IEC60529） |
| 挿抜回数 | 50回以上 |
| ロック強度 | 引張り：100N/15s、回転：1N･m/15s |
| ケーブル保持力 | 100N/15s |
| ロック操作力 | 0.1～0.25N･m |
| 使用温度範囲 | -25～+70℃ |
| 使用湿度範囲 | 25～85%RH |
| 項目 | 材質／処理 |
|---|---|
| コンタクト | 黄銅／Ni下地金メッキ0.4μm |
| 固定具 | 亜鉛合金／Niメッキ |
| ケース | PBT樹脂（UL94V-0）、ライトグレー |
| ブッシュ | ゴム |
| Oリング | ゴム |
| 基板 | ガラスエポキシ基板 |
| 封止樹脂 | ウレタン樹脂（UL94V-0） |
| ケーブル | UL AWM2464 信号線 AWG22 電源・グランド線 AWG18 |
かん合の組合せ
| 形式 | スマートクリックタイプ プラグ | M12タイプ プラグ | |
|---|---|---|---|
| 形XS5H、形XS5G 形XS5W（プラグ側） 形XS5R（プラグ側） | 形XS2H、形XS2G、 形XS2W（プラグ側） 形XS2R（プラグ側） | ||
| コネクタ中継ボックス | 形XW3D | ワンタッチで接続 | ねじロックで接続 |
種類
| コネクタ 極数 | ケーブル 仕様 | 回路 | 適合センサの 種類 | かん合 ポート数 | 入出力点数 （ポート毎） | ケーブル長 （m） | 形式 |
|---|---|---|---|---|---|---|---|
| 5 | 標準ケーブル （PVC） | PNP | DC 直流3線式 | 4 | 1 | 5 | 形XW3D-P453-G11 |
| 8 | 1 | 5 | 形XW3D-P853-G11 | ||||
| 7 | 形XW3D-P853-H11 | ||||||
| 4 | 2 | 5 | 形XW3D-P457-G11 | ||||
| NPN | DC 直流3線式 | 8 | 1 | 5 | 形XW3D-P855-G11 | ||
| 4 | 2 | 5 | 形XW3D-P458-G11 | ||||
| PNP・ NPN共用 | DC 直流2線式 | 8 | 1 | 5 | 形XW3D-P852-G11 |
結線図
1入出力／1ポートタイプ
NPNセンサ仕様
直流3線式（NPN）用
直流2線式（有極性（3）－（4））用・無極性（3）－（4））用
アクチュエータ（（1）－（4））用
形XW3D-P□55-□11 （3-WIRE NPN）の結線図
2線式センサ仕様
直流2線式（有極性（1）－（4）・無極性（3）－（4））用
注. 光電センサ、近接センサNPNタイプには使用不可。
近接センサ有極（3）－（4）タイプも使用不可。
形XW3D-P□52-□11（2-WIRE）の結線図
PNPセンサ仕様
直流3線式（PNP）用
直流2線式（有極性（1）－（4））用
アクチュエータ（（3）－（4））用
形XW3D-P□53-□11（3-WIRE PNP）の結線図
注1. 結線図はポート数8点用です。
注2.（ ）内はケーブルの芯線の色を表します。
注3. 白/赤などの“/”はストライプを表します。
注4. （1）－（4）、（3）－（4）は端子番号を表します。
注5. 4点用は、上記結線図のコネクタNo.5～No.8がありません。信号1～4、電源、グランドの芯線色は同じです。
2入出力/1ポートタイプ
直流3線式（NPN）用
アクチュエータ（（1）－（4）、（1）－（2））用
形XW3D-P458-G11（3-WIRE NPN（2））の結線図
直流3線式（PNP）用
アクチュエータ（（3）－（4）、（3）－（2））用
形XW3D-P457-G11 （3-WIRE PNP（2））の結線図
注. 結線図に示している色は、電線の芯線色です。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,979円 ( 12,077円 ) | 在庫品1日目当日出荷可能 |
17,049円15,344円 ( 16,878円 ) | 1日目 |
17,049円 ( 18,754円 ) | 1日目 |
20,455円18,409円 ( 20,250円 ) | 1日目 |
20,455円 ( 22,501円 ) | 1日目 |
30,030円 ( 33,033円 ) | 1日目 |
20,455円 ( 22,501円 ) | 1日目 |
