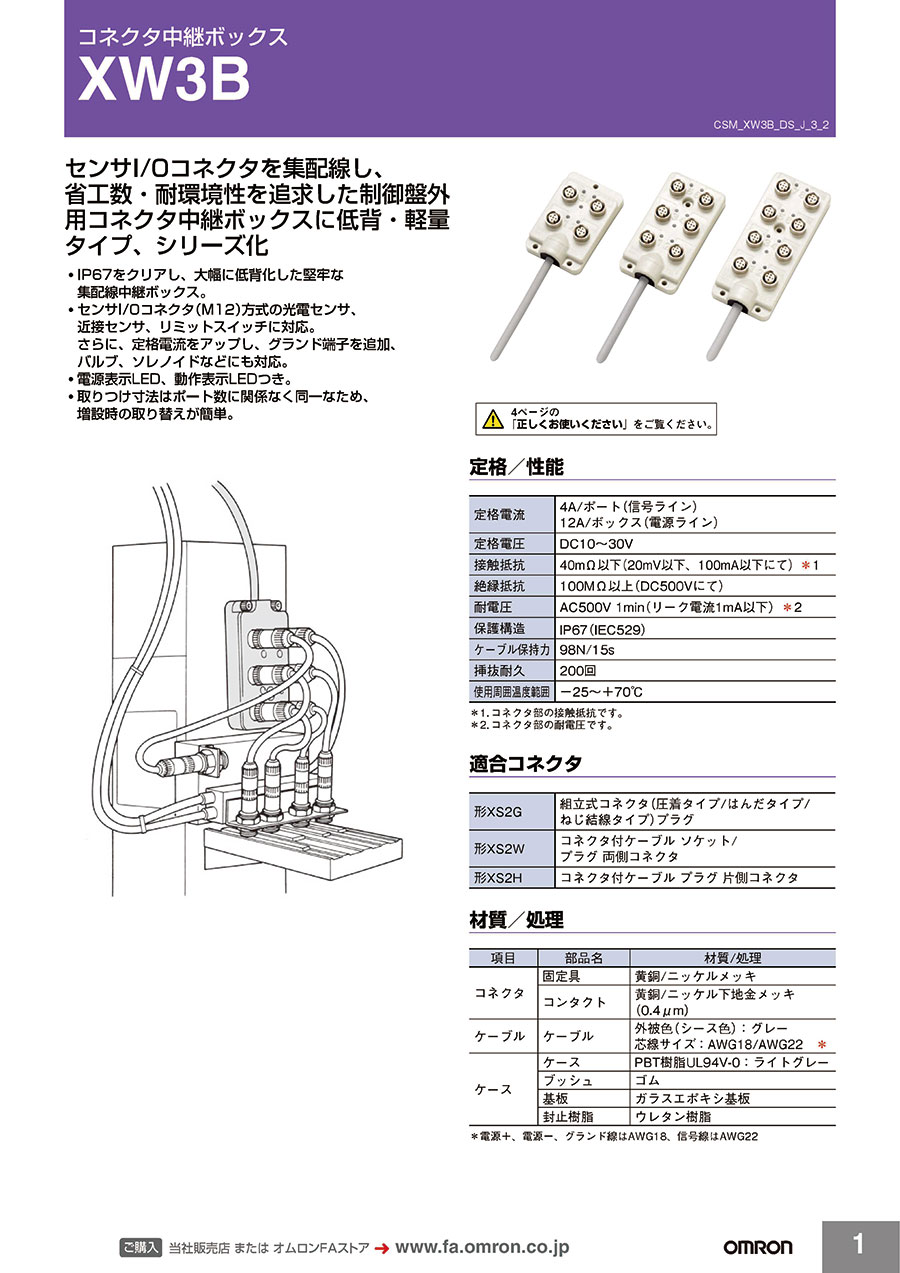

コネクタ中継ボックス XW3B

コネクタ中継ボックス XW3Bの仕様

定格／性能

定格電流	4A／ポート（信号ライン） 12A／ボックス（電源ライン）
定格電圧	DC10～30V
接触抵抗	40mΩ以下（20mV以下、100mA以下にて）*1
絶縁抵抗	100MΩ以上（DC500Vにて）
耐電圧	AC500V 1min（リーク電流1mA以下）*2
保護構造	IP67（IEC529）
ケーブル保持力	98N/15s
挿抜耐久	200回
使用周囲温度範囲	-25～+70℃

• *1コネクタ部の接触抵抗です。
• *2コネクタ部の耐電圧です。

適合コネクタ

形XS2G	組立式コネクタ（圧着タイプ／はんだタイプ／ねじ結線タイプ）プラグ
形XS2W	コネクタ付ケーブル ソケット／プラグ 両側コネクタ
形XS2H	コネクタ付ケーブル プラグ 片側コネクタ

材質／処理

項目	部品名	材質／処理
コネクタ	固定具	黄銅／ニッケルメッキ
	コンタクト	黄銅／ニッケル下地金メッキ（0.4μm）
ケーブル	ケーブル	外被色（シース色）：グレー 芯線サイズ：AWG18／AWG22 *
ケース	ケース	PBT樹脂UL94V-0：ライトグレー
	ブッシュ	ゴム
	基板	ガラスエポキシ基板
	封止樹脂	ウレタン樹脂

＊電源+、電源-、グランド線はAWG18、信号線はAWG22です。

種類

センサの種類・結線		直流3線式（NPN）／直流2線式（3）-（4）	直流2線式（1）-（4）／無極性（3）-（4）	直流3線式（PNP）／直流2線式（1）-（4）
アクチュエータの結線		アクチュエータの結線（1）-（4）	-	アクチュエータの結線（3）-（4）
ポート数	ケーブル長さ（m）	形式	形式	形式
4	5	形XW3B-P455-G11	形XW3B-P452-G11	形XW3B-P453-G11
6	5	形XW3B-P655-G11	形XW3B-P652-G11	形XW3B-P653-G11
8	5	形XW3B-P855-G11	-	形XW3B-P853-G11

注. (1)-(4)、(3)-(4)はコネクタの端子番号を示します。

結線図

注1. 結線図はポート数8点用です。
注2.（　）内はケーブルの芯線の色を表します。
注3. 白／赤などの“／”はストライプを表します。
注4. 1-4、3-4は端子番号を表します。
注5. 4点用は、上記結線図のコネクタNo.5～No.8がありません。信号1～4、電源、グランドの芯線色は同じです。
注6. 6点用は、上記結線図のコネクタNo.7～No.8がありません。信号1～6、電源、グランドの芯線色は同じです。

取りつけ寸法図

使用上の注意

定格を超える周囲雰囲気・環境では使用しないでください。

コネクタの挿抜について

• センサやアクチュエータをご使用の際には、カタログで接続可能かどうかご確認ください。
• コネクタ挿抜は、必ず電源を切った状態で行ってください。
• 濡れた手でかん合面に触れないでください。
• コネクタ周辺部に水が付着しているときは、十分にふきとってください。
• かん合部に金属片や粉体が入り込んでいないかご確認ください。

ケーブル芯線極性誤りによる接続について

• ケーブル芯線の極性（青：電源－、茶：電源＋）を正しく、結線図に従って配線してください。
• 誤って接続した場合、負荷が動作しないか、または動作表示LEDが点灯しなくなります。
• 信号線は必ず負荷を接続し、センサやアクチュエータを動作させてください。

適合コネクタについて

• 適合するコネクタは組立式コネクタ 形XS2Gおよびケーブル付きコネクタ 形XS2H、形XS2Wです。
• かん合時、保護構造を保つため、コネクタの固定具を十分締めつけてください。
• 未使用の中継ボックスのコネクタには必ず防水カバー（形XS2Z-22）またはダストカバー（形XS2Z-15）を使用してください。

電源表示LED／動作表示LEDについて

• 電源を通電時電源表示LEDが点灯（緑色）します。センサやアクチュエータが動作時は動作表示LEDが点灯（赤色）します。
• 形XW3Bは直流センサ・アクチュエータ専用です。交流で動作するセンサ・アクチュエータには使用できません。
• また中継ボックスの内部結線は2線式と3線式があり、ケースに彫刻されています。
  （3-WIRE NPN）／（3-WIRE PNP）／（2-WIRE）

※上記以外の製品情報につきましては、カタログを参照してください。
