コネクタ端子台変換ユニット（スリムタイプ） XW2D
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品情報
コネクタ端子台変換ユニット(スリムタイプ) XW2Dの外形図と寸法
形XW2D-□□G6
実装コネクタ/MILタイプ形XG4Aの寸法図
- ※ 20極のDINレール用ロックは中央に一つのみとなります
| 形式 | 極数 | A寸法(mm) | B寸法(mm) |
|---|---|---|---|
| 形XW2D-20G6 | 20 | 79 | 57 |
| 形XW2D-34G6 | 34 | 128 | 100 |
| 形XW2D-40G6 | 40 | 149 | 110 |
| 形XW2D-34G6-RF *1 | 149 | 110 | |
| 形XW2D-34G6-RM *2 | 149 | 110 | |
| 形XW2D-50G6 | 50 | 184 | 144 |
寸法表
* 1. ブリーダ抵抗内蔵タイプ、形CJ1W-ID231/-ID261/-MD261(入力側)用です(富士通コネクタタイプ入力ユニット用です)
* 2. ブリーダ抵抗内蔵タイプ、形CJ1W-ID232/-ID262/-MD263（入力側）/-563(入力側)用です(MILコネクタタイプ入力ユニット用です)
形XW2D-□□X6
実装コネクタ:MRソケットの寸法図
- ※ 20極のDINレール用ロックは中央に一つのみとなります
| 形式 | 極数 | A寸法(mm) | B寸法(mm) |
|---|---|---|---|
| 形XW2D-20X6 | 20 | 79 | 57 |
形XW2D-□□Y6
実装コネクタ:MRプラグの寸法図
- ※ 20極のDINレール用ロックは中央に一つのみとなります
| 形式 | 極数 | A寸法(mm) | B寸法(mm) |
|---|---|---|---|
| 形XW2D-20Y6 | 20 | 79 | 57 |
| 形XW2D-34Y6 | 34 | 128 | 100 |
| 形XW2D-50Y6 | 50 | 184 | 144 |
寸法表
製品仕様
| 定格電流 | 1A |
|---|---|
| 定格電圧 | AC125V DC24V |
| 絶縁抵抗 | 100MΩ以上(DC500Vにて) |
| 耐電圧 | AC500V 1min(リーク電流1mA以下) |
| 使用周囲温度 | 0～＋55℃ |
定格と性能
| 実装コネクタ | 極数 | 形式 | 実装コネクタ形式 | ケーブル側 コネクタ形式 |
|---|---|---|---|---|
| MILタイプ 形XG4A | 20 | 形XW2D-20G6 | 形XG4A-2031 | 形XG4M-2030-T |
| 34 | 形XW2D-34G6 | 形XG4A-3431 | 形XG4M-3430-T | |
| 40 | 形XW2D-40G6 | 形XG4A-4031 | 形XG4M-4030-T | |
| 形XW2D-40G6-RF *1 | 形XG4A-4031 | 形XG4M-4030-T | ||
| 形XW2D-40G6-RM *2 | 形XG4A-4031 | 形XG4M-4030-T | ||
| 50 | 形XW2D-50G6 | 形XG4A-5031 | 形XG4M-5030-T | |
| MRソケット | 50 | 形XW2D-50X6 | MR-50RFD2 ＊3 | MR-50M ＊3 |
| MRプラグ | 20 | 形XW2D-20Y6 | MR-20RMD2 ＊3 | MR-20F ＊3 |
| 34 | 形XW2D-34Y6 | MR-34RMD2 ＊3 | MR-34F ＊3 | |
| 50 | 形XW2D-50Y6 | MR-50RMD2 ＊3 | MR-50F ＊3 |
* 1. ブリーダ抵抗内蔵タイプ、形CJ1W-ID231/-ID261/-MD261(入力側)用です(富士通コネクタタイプ 入力ユニット用です)
* 2. ブリーダ抵抗内蔵タイプ、形CJ1W-ID232/-ID262/-MD263(入力側)/MD563(入力側)用です(MILコネクタタイプ 入力ユニット用です)
* 3. MRコネクタは本多通信工業(株)製です
詳細情報
基本情報
スリムタイプのコネクタ端子台変換ユニット。
【特長】
・取付け面積が35％減少で制御盤、各種自動機の小型化に貢献。
・端子ねじは脱落防止構造を採用。
・圧着端子は丸端子とY端子が共用可能。
・DINレール、ねじ取りつけの両方に対応。
・DINレールへの脱着はオープン状態がキープできる。
・独自のDINレールロックを採用。
・端子カバーはオープン状態で固定が可能。
・ねじ端子は端子No.を数えやすいように5端子ごとに色違い端子ねじを配置。
【用途】
・制御盤、各種自動機を小型化する時に利用可能。
・コネクタと端子台間の変換用に最適。
ご注意
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

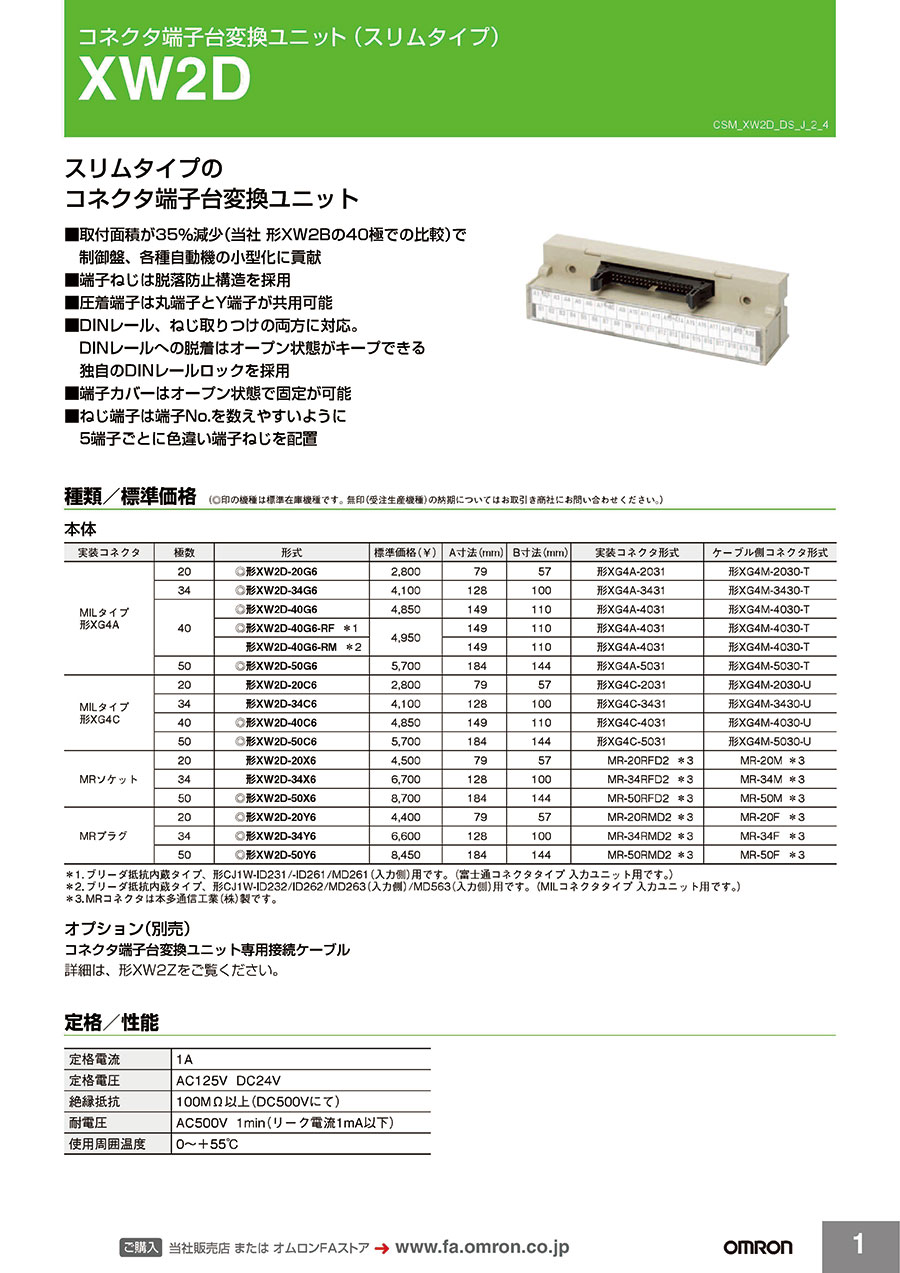

カタログ
