オムロン

コネクタ端子台変換ユニット XW2B（スルータイプ）

コネクタ端子台変換ユニット XW2B（スルータイプ） XW2B-50Y5
  • 数量スライド割引
  • 当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
10,571円
税込単価
11,628円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

小型コネクタ端子台 XW2K

オムロン

小型コネクタ端子台 XW2K
0
通常価格(税別)： 2,704円 (税込価格：2,974円)

通常出荷日：1 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

コネクタ端子台変換ユニット XW2R DINレール取付

オムロン

コネクタ端子台変換ユニット XW2R DINレール取付
0
通常価格(税別)： 3,085円 (税込価格：3,394円)

通常出荷日：1 日目 ～

コネクタと端子台の変換を容易にし、制御盤内の省配線を実現。【特長】・DINレー...

詳細情報を確認する
  • 取付方法
    その他
  • 寸法 奥行き (mm)
    45
  • 取付方法詳細
    DINレール/ねじ止め取付け共用
  • 定格電圧(V) (V)
    AC125
  • 定格電流 (A)
    1

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
  • 材料や部材入手難などの影響により納期が不安定になっています。
    販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
    注文停止中の商品は、再入荷時期の目途が立っておりません。

型番:

XW2B-50Y5
解除
    数量：
    －閉じる

    XW2B-50Y5の仕様・寸法情報

    コネクタ
    -
    極数(極)
    50
    取付方法
    その他
    端子間ピッチ(mm)
    8.5
    寸法 縦(mm)
    43.8
    寸法 横(mm)
    247.5
    寸法 奥行き(mm)
    45
    実装コネクタ
    多極角形コネクタ
    取付方法詳細
    DINレール/ねじ止め取付け共用
    定格電圧(V)(V)
    AC125
    実装コネクタ形式(PLC側）
    MR-50RMD2
    実装コネクタ プラグ/ソケット
    プラグ(オス)
    定格電流(A)
    1
    RoHS?
    10

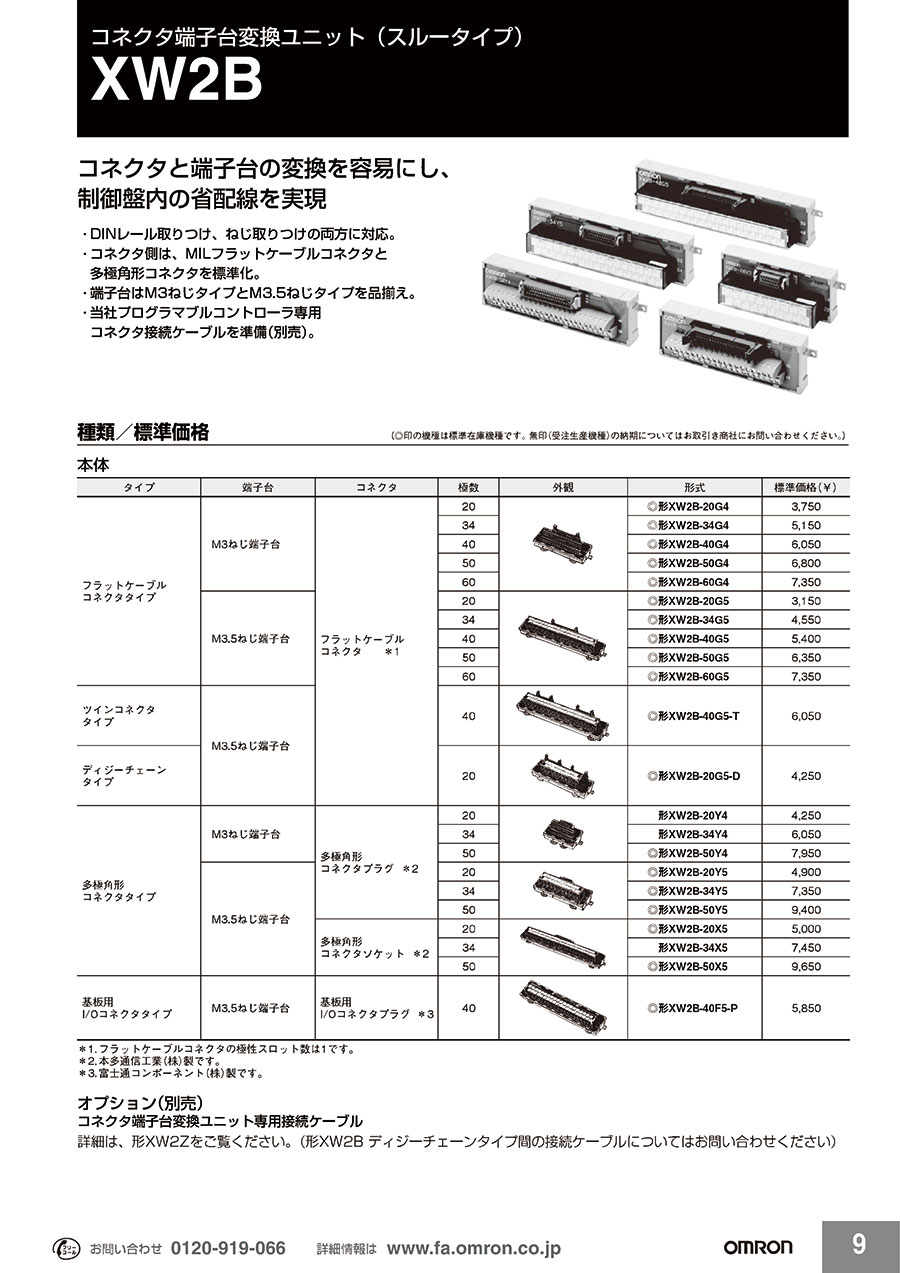

    商品情報

    DINレール取りつけ、ねじ取りつけの両方に対応できるコネクタ端子台

    コネクタ側は、MILフラットケーブルコネクタと多極角形コネクタ、 端子台はM3ねじタイプとM3.5ねじタイプで選択可能。

    コネクタ側は、MILフラットケーブルコネクタと多極角形コネクタ、 端子台はM3ねじタイプとM3.5ねじタイプで選択可能。

    コネクタ端子台変換ユニット（スタンダードタイプ）XW2B（スタンダードタイプ）の仕様について

    種類フラットケーブルコネクタタイプ
    形XW2B-□□G□    		多極角形コネクタタイプ
    形XW2B-□□Y□
    定格電流1A
    定格電圧AC125V
    絶縁抵抗100MΩ以上（DC500Vにて）
    耐電圧AC500V 1min（リーク電流1mA以下）
    使用周囲温度0～＋55℃

    この商品の外形図と寸法

    （単位：mm）

    フラットケーブルコネクタタイプ（M3ねじ端子台つき）の外観図

    フラットケーブルコネクタタイプ（M3ねじ端子台つき）の外観図

    フラットケーブルコネクタタイプ（M3ねじ端子台つき）の寸法図

    寸法図

    形式極数A寸法（mm）使用コネクタ形式 *
    形XW2B-20G42067.5形XG4A-2031
    形XW2B-34G434112.5形XG4A-3431
    形XW2B-40G440135.0形XG4A-4031
    形XW2B-50G450157.5形XG4A-5031
    形XW2B-60G460180.0形XG4A-6031
    • ※ フラットケーブルコネクタの極性スロット数は1です。

    注）端子台のピッチは5.08mmです。電線は0.3～1.25mm2（AWG22～16）をお使いください。電線挿入口は1.8（縦）×2.5（横）mmです。

    （単位：mm）

    フラットケーブルコネクタタイプ（M3.5ねじ端子台つき）の外観図

    フラットケーブルコネクタタイプ（M3.5ねじ端子台つき）の外観図

    フラットケーブルコネクタタイプ（M3.5ねじ端子台つき）の寸法図

    寸法図

    形式極数A寸法（mm）使用コネクタ形式 *
    形XW2B-20G520112.5形XG4A-2031
    形XW2B-34G534180.0形XG4A-3431
    形XW2B-40G540202.5形XG4A-4031
    形XW2B-50G550247.5形XG4A-5031
    形XW2B-60G560292.5形XG4A-6031
    • ※ フラットケーブルコネクタの極性スロット数は1です。

    注）端子台のピッチは8.5mmです。

    （単位：mm）

    多極角形コネクタプラグタイプ（M3ねじ端子台つき）の外観図

    多極角形コネクタプラグタイプ（M3ねじ端子台つき）の外観図

    多極角形コネクタプラグタイプ（M3ねじ端子台つき）の寸法図

    寸法図

    形式極数A寸法（mm）使用コネクタ形式
    形XW2B-50Y450157.5MR-50RMD2

    注）端子台のピッチは5.08mmです。電線は0.3～1.25mm2（AWG22～16）をお使いください。電線挿入口は1.8（縦）×2.5（横）mmです。

    （単位：mm）

    ツインコネクタタイプ（M3.5ねじ端子台つき）／形XW2B-40G5-Tの外観図

    ツインコネクタタイプ（M3.5ねじ端子台つき）／形XW2B-40G5-Tの外観図

    ツインコネクタタイプ（M3.5ねじ端子台つき）／形XW2B-40G5-Tの寸法図

    寸法図

    （単位：mm）

    ディジーチェーンタイプ（M3.5ねじ端子台つき）／形XW2B-20G5-Dの外観図

    ディジーチェーンタイプ（M3.5ねじ端子台つき）／形XW2B-20G5-Dの外観図

    ディジーチェーンタイプ（M3.5ねじ端子台つき）／形XW2B-20G5-Dの寸法図

    寸法図

    （単位：mm）

    多極角形コネクタプラグタイプ（M3.5ねじ端子台つき）／形XW2B-50Y5の外観図

    多極角形コネクタプラグタイプ（M3.5ねじ端子台つき）／形XW2B-50Y5の外観図

    多極角形コネクタプラグタイプ（M3.5ねじ端子台つき）／形XW2B-50Y5の寸法図

    寸法図

    形式極数A寸法（mm）使用コネクタ形式
    形XW2B-50Y550247.5MR-50RM02

    注）端子台のピッチは8.5mmです。

    型番リスト

    表示件数
  • 1
    • 型番
    XW2B-50Y5

    コネクタ

    極数

    (極)

    端子間ピッチ

    (mm)

    寸法 縦

    (mm)

    寸法 横

    (mm)

    実装コネクタ

    実装コネクタ形式(PLC側）

    実装コネクタ プラグ/ソケット

    		RoHS?最小発注数量
    -
    50
    8.5
    43.8
    247.5
    多極角形コネクタ
    MR-50RMD2
    プラグ(オス)
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    10,571円
    ( 11,628円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    コネクタと端子台の変換を容易にし、制御盤内の省配線を実現。
    【特長】
    ・DINレール取りつけ、ねじ取りつけの両方に対応可能。
    ・コネクタ側は、MILフラットケーブルコネクタと多極角形コネクタを標準化。
    ・端子台はM3ねじタイプとM3.5ねじタイプを品揃え。
    ・プログラマブルコントローラ専用。
    ・コネタク接続ケーブルを準備（別売）。
    【用途】
    ・装置、盤の小型化に最適。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
    • 材料や部材入手難などの影響により納期が不安定になっています。
      販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
      注文停止中の商品は、再入荷時期の目途が立っておりません。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    コネクタ端子台変換ユニット XW2B（スルータイプ）の型番XW2B-50Y5のページです。 型番XW2B-50Y5に関する仕様情報を記載しております。
    コネクタ端子台変換ユニット XW2B（スルータイプ）のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qコネクタ端子台変換ユニットと接続機器の対応表はないのですか？
    A
    "コネクタ端子台変換ユニットと接続機器対応表"という資料がありますので、その資料で確認ください。
