コネクタ端子台変換ユニット XW2R（汎用タイプ）
- 通常単価(税別)
- 3,197円～6,259円特別価格
- 税込単価
- 3,517円～6,885円特別価格
様々な省配線に使用可能な汎用タイプのコネクタ端子台変換ユニット。【特長】・豊富なコネクタ、極数バリエー...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

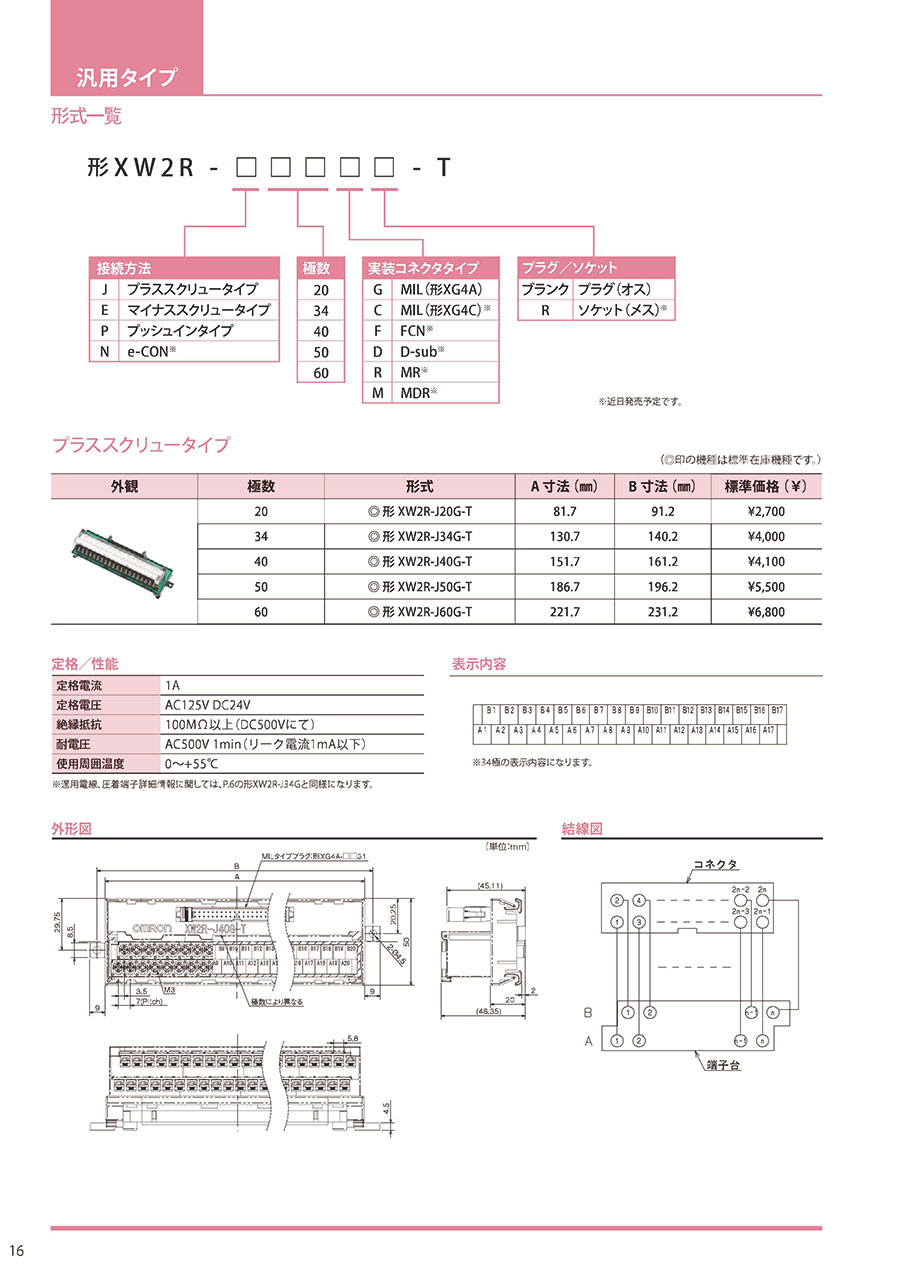

コネクタ端子台変換ユニット（汎用タイプ）XW2Rの仕様
電源端子なし プラススクリュータイプ
電源端子なし プラススクリュータイプの外観
*外観の実装コネクタはMILコネクタになります。
電源端子なし プラススクリュータイプの寸法図 単位：mm
表示内容
注.34極の表示内容になります。
結線図 実装コネクタタイプ：MILコネクタ
結線図 実装コネクタタイプ：FCNコネクタ
| 定格電流 | 1A | |
|---|---|---|
| 定格電圧 | AC125V DC24V | |
| 絶縁抵抗 | 100MΩ以上（DC500Vにて） | |
| 耐電圧 | AC500V 1min（リーク電流1mA以下） | |
| 使用周囲温度 | 0～+55℃ | |
| 適合電線 | 適合電線範囲 | AWG22-16（丸端子、Y端子） AWG26-16（より線、単線） |
| 電線ストリップ長 | 9mm | |
| 締め付けトルク | 0.5N･m | |
電源端子なし マイナススクリュータイプ
電源端子なし マイナススクリュータイプの外観
*外観の実装コネクタはMILコネクタになります。
電源端子なし マイナススクリュータイプの寸法図 単位：mm
結線図 実装コネクタタイプ：MILコネクタ
表示内容
注.34極の表示内容になります。
| 定格電流 | 1A | |
|---|---|---|
| 定格電圧 | AC125V DC24V | |
| 絶縁抵抗 | 100MΩ以上（DC500Vにて） | |
| 耐電圧 | AC500V 1min（リーク電流1mA以下） | |
| 使用周囲温度 | 0～+55℃ | |
| 適合電線 | 適合電線範囲 | AWG22-16（棒端子） AWG26-16（より線、単線） |
| 電線ストリップ長 | 7mm | |
| 締め付けトルク | 0.5～0.6N･m | |
※上記以外の仕様につきましては、カタログをご参照ください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,546円 ( 5,001円 ) | 在庫品1日目当日出荷可能 |
3,197円 ( 3,517円 ) | 在庫品1日目当日出荷可能 |
4,797円 ( 5,277円 ) | 在庫品1日目当日出荷可能 |
4,580円 ( 5,038円 ) | 1日目 |
4,897円 ( 5,387円 ) | 在庫品1日目当日出荷可能 |
6,259円5,320円 ( 5,852円 ) | 在庫品1日目当日出荷可能 |
4,374円2,624円 ( 2,886円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
様々な省配線に使用可能な汎用タイプのコネクタ端子台変換ユニット。
【特長】
・豊富なコネクタ、極数バリエーションをご用意。
・結線方式はプラススクリュータイプ、マイナススクリュータイプ、プッシュインタイプをご用意。
・作業性を考慮した端子配列で、結線作業がスムーズ。
・プッシュイン端子の操作性が向上（形XW2Fでの比較）。
・DINレール取り付けが可能。
【用途】
・センサー等各種入力機器をコネクタ変換に使用する。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
