コネクタ端子台変換ユニット XW2R（PLC接続タイプ）
- 通常単価(税別)
- 4,311円～4,812円特別価格
- 税込単価
- 4,742円～5,293円特別価格
PLC接続に特化したコネクタ端子台変換ユニット。【特長】・PLC接続に特化した配線パターンで、信号配置...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
コネクタ端子台変換ユニット（PLC接続タイプ）の仕様
コネクタ端子台変換ユニット（PLC接続タイプ）の外観

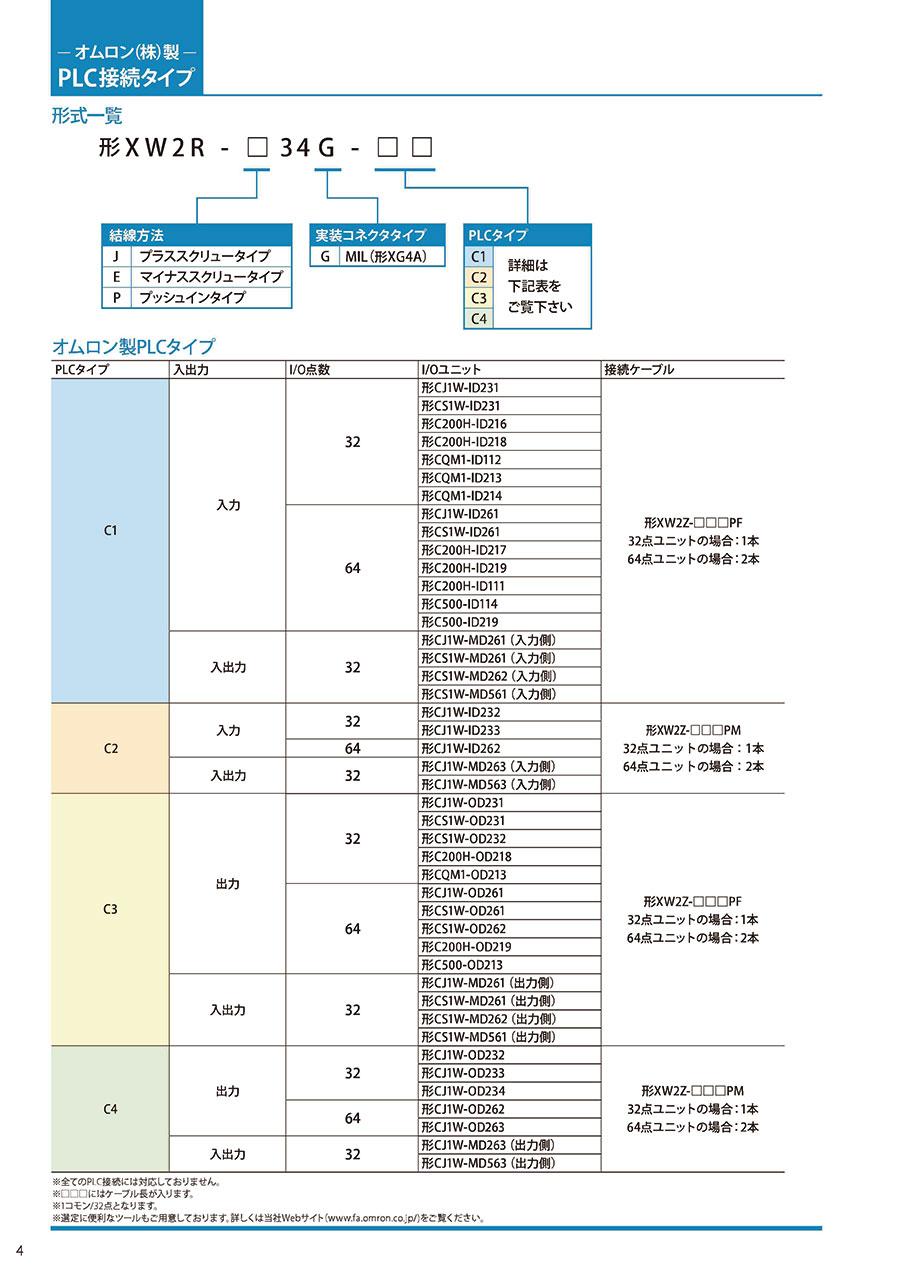

PLC接続タイプ 電源端子付きの形式一覧
PLCタイプ選定表 16点タイプ
| 入出力 | I/O点数 | I/Oユニット | PLC接続タイプ形式 | 接続ケーブル* |
|---|---|---|---|---|
| 入力 | 16 | 形NX-ID5142-5 | 形XW2R-P16GD-C1-COM：1台 形XW2R-N16GD-C1-COM：1台 |
形XW2Z-□□□X：1本 |
| 32 | 形CJ1W-ID231 | 形XW2R-P16GD-C1-COM：2台 形XW2R-N16GD-C1-COM：2台 |
形XW2Z-□□□D：1本 | |
| 形CS1W-ID231 | ||||
| 64 | 形CJ1W-ID261 | 形XW2R-P16GD-C1-COM：4台 形XW2R-N16GD-C1-COM：4台 |
形XW2Z-□□□D：2本 | |
| 形CS1W-ID261 | ||||
| 入出力 | 16 | 形NX-MD6121-5（入力側） | 形XW2R-P16GD-C1-COM：1台 形XW2R-N16GD-C1-COM：1台 |
形XW2Z-□□□X：1本 |
| 形NX-MD6256-5（入力側） | ||||
| 形NX-MD6121-6（入力側） | 形XW2Z-□□□A：1本 | |||
| 形CJ1W-MD231（入力側） | 形XW2R-P16GD-C1-COM：1台 形XW2R-N16GD-C1-COM：1台 |
形XW2Z-□□□A：1本 | ||
| 32 | 形CJ1W-MD261（入力側） | 形XW2R-P16GD-C1-COM：2台 形XW2R-N16GD-C1-COM：2台 |
形XW2Z-□□□D：1本 | |
| 形CS1W-MD261（入力側） | ||||
| 形CS1W-MD262（入力側） | ||||
| 形CS1W-MD561（入力側） | ||||
| 入力 | 32 | 形CJ1W-ID232 | 形XW2R-P16GD-C1-COM：2台 形XW2R-N16GD-C1-COM：2台 |
形XW2Z-□□□N：1本 |
| 形CJ1W-ID233 | ||||
| 入出力 | 形CJ1W-MD263（入力側） | |||
| 形CJ1W-MD563（入力側） | ||||
| 入力 | 64 | 形CJ1W-ID262 | 形XW2R-P16GD-C1-COM：4台 形XW2R-N16GD-C1-COM：4台 |
形XW2Z-□□□N：2本 |
| 出力 | 16 | 形NX-OD5121-5 | 形XW2R-P16GD-C3-COM：1台 | 形XW2Z-□□□X：1本 |
| 形NX-OD5256-5 | ||||
| 32 | 形CJ1W-OD231 | 形XW2R-P16GD-C3-COM：2台 | 形XW2Z-□□□L：1本 | |
| 形CS1W-OD231 | ||||
| 形CS1W-OD232 | ||||
| 形CJ1W-OD232 | 形XW2R-P16GD-C3-COM：2台 | 形XW2Z-□□□N：1本 | ||
| 形CJ1W-OD233 | ||||
| 形CJ1W-OD234 | ||||
| 64 | 形CJ1W-OD261 | 形XW2R-P16GD-C3-COM：4台 | 形XW2Z-□□□L：2本 | |
| 形CS1W-OD261 | ||||
| 形CJ1W-OD262 | 形XW2R-P16GD-C3-COM：4台 | 形XW2Z-□□□N：2本 | ||
| 形CJ1W-OD263 | ||||
| 入出力 | 16 | 形NX-MD6121-5（出力側） | 形XW2R-P16GD-C3-COM：1台 | 形XW2Z-□□□X：1本 |
| 形NX-MD6256-5（出力側） | ||||
| 形NX-MD6121-6（出力側） | 形XW2Z-□□□A：1本 | |||
| 形CJ1W-MD231（出力側） | 形XW2R-P16GD-C3-COM：1台 | 形XW2Z-□□□A：1本 | ||
| 32 | 形CJ1W-MD261（出力側） | 形XW2R-P16GD-C3-COM：2台 | 形XW2Z-□□□L：1本 | |
| 形CS1W-MD261（出力側） | ||||
| 形CS1W-MD262（出力側） | ||||
| 形CS1W-MD561（出力側） |
*□□□にはケーブル長さが入ります。詳細はカタログをご覧ください。
注. 全てのPLC接続に対応しておりません。
本端子台はNPN型対応の商品となります。PNP型でご使用の場合は、外部電源及び、入出力機器の電源を+／-逆に接続してください。
PLCタイプ選定表 32点タイプ
| 入出力 | I/O点数 | I/Oユニット | PLC接続タイプ形式 | 接続ケーブル* |
|---|---|---|---|---|
| 入力 | 32 | 形NX-ID6142-5 | 形XW2R-P32GD-C2-COM：1台 形XW2R-N32GD-C2-COM：1台 |
形XW2Z-□□□PM：1本もしくは/ 形XW2Z-□□□□FF-L：1本 |
| 形NX-ID6142-6 | 形XW2R-P32GD-C1-COM：1台 形XW2R-N32GD-C1-COM：1台 |
形XW2Z-□□□PF：1本もしくは/ 形XW2Z-□□□□BF-L：1本 |
||
| 形CJ1W-ID231 | 形XW2R-P32GD-C1-COM：1台 形XW2R-N32GD-C1-COM：1台 |
形XW2Z-□□□PF：1本もしくは/ 形XW2Z-□□□□BF-L：1本 |
||
| 形CS1W-ID231 | ||||
| 64 | 形CJ1W-ID261 | 形XW2R-P32GD-C1-COM：2台 形XW2R-N32GD-C1-COM：2台 |
形XW2Z-□□□PF：2本もしくは/ 形XW2Z-□□□□BF-L：2本 |
|
| 形CS1W-ID261 | ||||
| 入出力 | 32 | 形CJ1W-MD261（入力側） | 形XW2R-P32GD-C1-COM：1台 形XW2R-N32GD-C1-COM：1台 |
形XW2Z-□□□PF：1本もしくは/ 形XW2Z-□□□□BF-L：1本 |
| 形CS1W-MD261（入力側） | ||||
| 形CS1W-MD262（入力側） | ||||
| 形CS1W-MD561（入力側） | ||||
| 入力 | 32 | 形CJ1W-ID232 | 形XW2R-P32GD-C2-COM：1台 形XW2R-N32GD-C2-COM：1台 |
形XW2Z-□□□PM：1本もしくは/ 形XW2Z-□□□□FF-L：1本 |
| 形CJ1W-ID233 | ||||
| 64 | 形CJ1W-ID262 | 形XW2R-P32GD-C2-COM：2台 形XW2R-N32GD-C2-COM：2台 |
形XW2Z-□□□PM：2本もしくは/ 形XW2Z-□□□□FF-L：2本 |
|
| 入出力 | 32 | 形CJ1W-MD263（入力側） | 形XW2R-P32GD-C2-COM：1台 形XW2R-N32GD-C2-COM：1台 |
形XW2Z-□□□PM：1本もしくは/ 形XW2Z-□□□□FF-L：1本 |
| 形CJ1W-MD563（入力側） | ||||
| 出力 | 32 | 形NX-OD6121-5 | 形XW2R-P32GD-C4-COM：1台 | 形XW2Z-□□□PM：1本もしくは/ 形XW2Z-□□□□FF-L：1本 |
| 形NX-OD6256-5 | ||||
| 形NX-OD6121-6 | 形XW2R-P32GD-C3-COM：1台 | 形XW2Z-□□□PF：1本もしくは/ 形XW2Z-□□□□BF-L：1本 |
||
| 形CJ1W-OD231 | 形XW2R-P32GD-C3-COM：1台 | 形XW2Z-□□□PF：1本もしくは/ 形XW2Z-□□□□BF-L：1本 |
||
| 形CS1W-OD231 | ||||
| 形CS1W-OD232 | ||||
| 64 | 形CJ1W-OD261 | 形XW2R-P32GD-C3-COM：2台 | 形XW2Z-□□□PF：2本もしくは/ 形XW2Z-□□□□BF-L：2本 |
|
| 形CS1W-OD261 | ||||
| 形CS1W-OD262 | ||||
| 入出力 | 32 | 形CJ1W-MD261（出力側） | 形XW2R-P32GD-C3-COM：1台 | 形XW2Z-□□□PF：1本もしくは/ 形XW2Z-□□□□BF-L：1本 |
| 形CS1W-MD261（出力側） | ||||
| 形CS1W-MD262（出力側） | ||||
| 形CS1W-MD561（出力側） | ||||
| 出力 | 32 | 形CJ1W-OD232 | 形XW2R-P32GD-C4-COM：1台 | 形XW2Z-□□□PM：1本もしくは/ 形XW2Z-□□□□FF-L：1本 |
| 形CJ1W-OD233 | ||||
| 形CJ1W-OD234 | ||||
| 64 | 形CJ1W-OD262 | 形XW2R-P32GD-C4-COM：2台 | 形XW2Z-□□□PM：2本もしくは/ 形XW2Z-□□□□FF-L：2本 |
|
| 形CJ1W-OD263 | ||||
| 入出力 | 32 | 形CJ1W-MD263（出力側） | 形XW2R-P32GD-C4-COM：1台 | 形XW2Z-□□□PM：1本もしくは/ 形XW2Z-□□□□FF-L：1本 |
| 形CJ1W-MD563（出力側） |
*□□□にはケーブル長さが入ります。詳細はカタログをご覧ください。
注. 全てのPLC接続に対応しておりません。
本端子台はNPN型対応の商品となります。PNP型でご使用の場合は、外部電源及び、入出力機器の電源を+／-逆に接続してください。
※上記以外の仕様につきましては、カタログをご参照ください。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,546円 ( 5,001円 ) | 在庫品1日目当日出荷可能 |
4,546円 ( 5,001円 ) | 在庫品1日目当日出荷可能 |
4,546円 ( 5,001円 ) | 1日目 |
4,697円 ( 5,167円 ) | 在庫品1日目当日出荷可能 |
4,311円1,077円 ( 1,185円 ) | 在庫品1日目当日出荷可能 |
4,559円 ( 5,015円 ) | 在庫品1日目当日出荷可能 |
4,812円 ( 5,293円 ) | 9日目 |
詳細情報
基本情報
PLC接続に特化したコネクタ端子台変換ユニット。
【特長】
・PLC接続に特化した配線パターンで、信号配置確認の手間を削減しました
・端子台の記名紙がPLCアドレス記載になります
・結線方式はプラススクリュータイプ、マイナススクリュータイプ、プッシュインタイプ
・電源端子付き、なしタイプを用意
・プッシュイン端子の操作性が向上し、さらに使いやすくなりました
・作業性を考慮した端子配列で、結線作業がスムーズになりました
・DINレール及びねじによる取り付けが可能です
・共通設計で、カスタマイズにも対応可能です
・ネジ取り付け用のリブは、DINレールに潜るようになっているためDINレール取付け部品やエンドプレートと干渉しません
・もちろんXW2Rどうしを連結した場合にも、干渉すること無く隙間なく配置されます
【用途】
・センサー等各種入力機器をコネクタ変換しPLC入力の用途に使用する
