オムロン

ケーブル横出しDサブコネクタ組立式フード形XM2S

Name: ケーブル横出しDサブコネクタ 組立式フード 形XM2S
Brand: オムロン
SKU: 222004922306
Rating: 5 (1 reviews)

カタログ |

数量スライド割引

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 980円～1,340円

税込単価: 1,078円～1,474円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

オムロン

Dサブコネクタ形XM3

4.5

通常価格(税別)： 328円 (税込価格：361円)

通常出荷日：在庫品1日目

OA機器のインターフェースに最適なDサブコネクタ組立式フード。【特長】・好評の...

詳細情報を確認する

材質
プラスチック
仕様
直径ネジロックタイプフード
色
灰
種類
フード
種類詳細
ケーブル横出しDサブコネクタ組立式フード
材質詳細
ABS樹脂

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
【おすすめ関連商品のご案内】
オムロンPLC対応ケーブル (NXシリーズ)
【アングルタイプ！！】MILコネクタ付ケーブル
 オムロンPLC対応ケーブル (CPM2Cシリーズ)

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

性能

使用温度範囲: -25～+85℃（結露・氷結のないこと）

有効スペース

25極タイプ:ケーブル横出し形XM2S-252□
必要間隔は約10mmと省スペース。

9極タイプ:ケーブル横出し形XM2S-092□
必要間隔は約8mmと省スペース。

材質/処理

ハウジング	ABS/ニッケルめっき
ケーブルクランプ	鋼/ニッケルめっき
ロックねじ	黄銅/ニッケルめっき

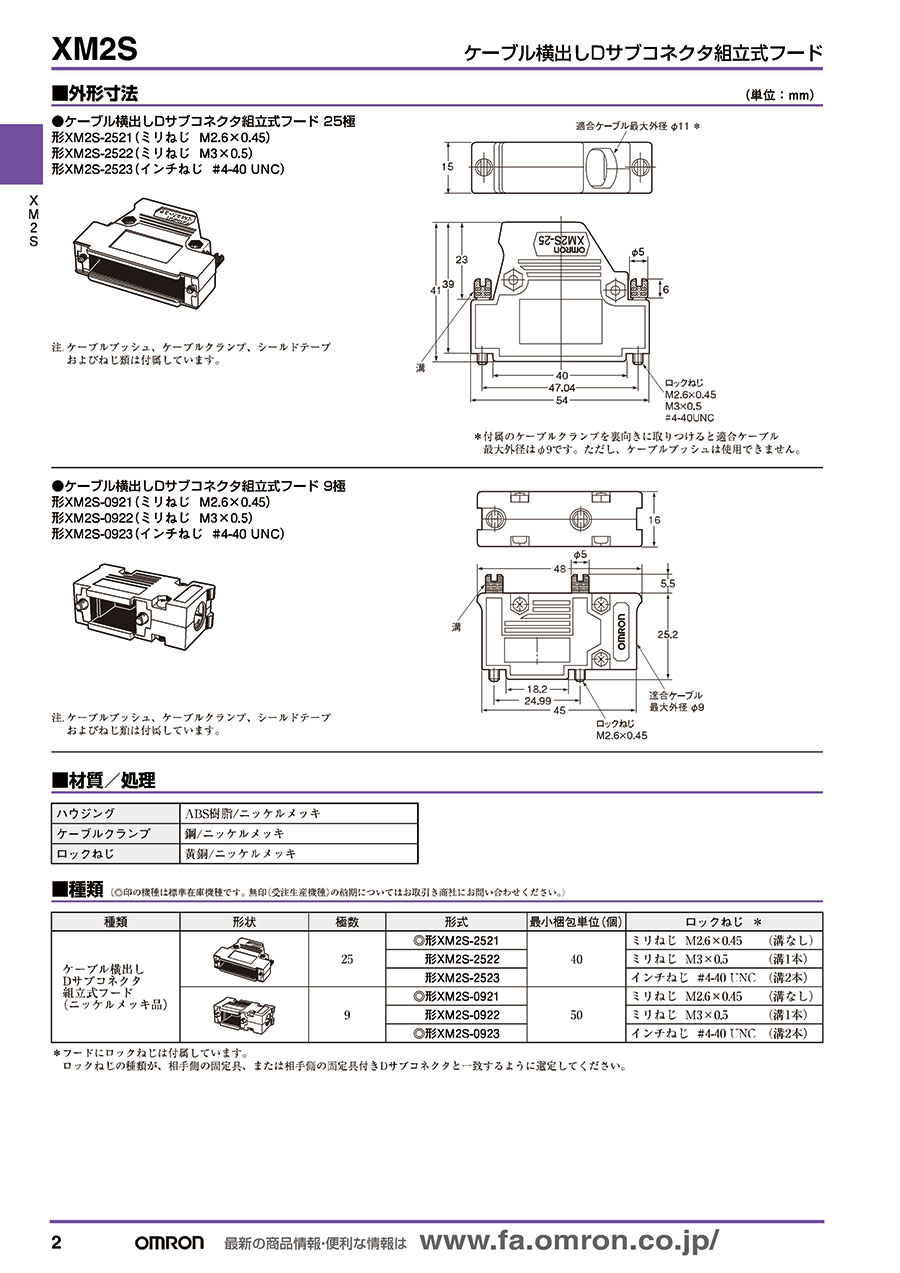

外形寸法

（単位：mm）

ケーブル横出しDサブコネクタ組立式フード 25極
形XM2S-2521（ミリねじ M2.6×0.45）
形XM2S-2523（インチねじ #4-40 UNC）

外形図1

外形図2

※ ケーブルブッシュ、ケーブルクランプ、シールドテープおよびねじ類は付属しています。
※ 付属のケーブルクランプを裏向きに取りつけると適合ケーブル最大外径はφ9（外径9mm）です。ただし、ケーブルブッシュは使用できません。

ケーブル横出しDサブコネクタ組立式フード 9極
形XM2S-0921（ミリねじ M2.6×0.45）
形XM2S-0922（ミリねじ M3×0.5）
形XM2S-0923（インチねじ #4-40 UNC）

外形図1

外形図2

※ ケーブルブッシュ、ケーブルクランプ、シールドテープおよびねじ類は付属しています。

種類

種類	極数	形式	ロックねじ ※
ケーブル横出し Dサブコネクタ組立式フード（ニッケルメッキ品）	25	◎形XM2S-2521	ミリねじ M2.6×0.45 （溝なし）
	25	形XM2S-2523	インチねじ #4-40 UNC（溝2本）
	9	◎形XM2S-0921	ミリねじ M2.6×0.45 （溝なし）
		形XM2S-0922	ミリねじ M3×0.5 （溝1本）
		◎形XM2S-0923	インチねじ #4-40 UNC （溝2本）

※ フードにロックねじは付属しています。ロックねじの種類が、相手側の固定具、または相手側の固定具付きDサブコネクタと一致するように選定してください。

型番リスト

表示件数

型番

適合極数	備考	RoHS?	最小発注数量

9	ミリねじM2.6×0.45（溝なし）	10	1個
9	ミリねじM3×0.5（溝1本）	10	1個
9	インチねじ#4-40 UNC（溝2本）	10	1個
25	ミリねじM2.6×0.45（溝なし）	10	1個
25	インチねじ#4-40 UNC（溝2本）	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,340円 ( 1,474円 )	1日目
1,340円 ( 1,474円 )	1日目
1,340円 ( 1,474円 )	1日目
980円 ( 1,078円 )	1日目
1,308円 ( 1,439円 )	1日目

詳細情報

基本情報

基本情報

OA機器のインターフェースに最適なDサブコネクタ組立式フード。
【特長】
・好評のDサブコネクタ組立式フードにケーブル横出しタイプを追加
・コネクタ背面スペースが有効に利用できます
【用途】
・メタライズド処理プラスチックフードで効果的なノイズ対策を実現

ご注意

商品画像は形状や色味を含め、実際の商品とは異なる場合がございます。
【おすすめ関連商品のご案内】
オムロンPLC対応ケーブル (NXシリーズ)
【アングルタイプ！！】MILコネクタ付ケーブル
 オムロンPLC対応ケーブル (CPM2Cシリーズ)

カタログ

カタログ (見開き版)

商品担当おすすめ

ミスミ
SS30UCR UL／CE対応
SS30UCR UL／CE対応
ミスミ
SS300R　UL規格　小径
SS300R　UL規格　小径・低価格

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ケーブル横出しDサブコネクタ組立式フード形XM2Sのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ケーブルを横向きに出力したい

満足度：5.02018/07/05

厚みがある為、余りコネクタの干渉回避にはなりませんでした。　
