オリジナルプラグ XG8
- 通常単価(税別)
- 23円～2,632円特別価格
- 税込単価
- 25円～2,895円特別価格
広範囲の用途に適合する汎用オリジナルプラグ。【特長】・種々なソケットかん合用プラグとして幅広く使用可能...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
オリジナルプラグ XG8シリーズの仕様
XG8A-5031の外観
- 1列タイプ
- ストレート端子
XG8A-5031の外形寸法図 単位：mm
プリント基板加工寸法図 単位：mm
XG8A-5034の外観
1列タイプ
L型端子
XG8A-5034の外形寸法図 単位：mm
プリント基板加工寸法図 単位：mm
XG8V-□□31（金めっき、 ストレート端子）／XG8V-□□41（錫めっき、 ストレート端子）の外観
XG8V-□□31／XG8V-□□41の外形寸法図 単位：mm
プリント基板加工寸法図 単位：mm
定格
| 定格電流 | 3A *1 |
|---|---|
| 定格電圧 | AC300V |
| 接触抵抗 | 20mΩ以下（20mV以下、 100mA以下にて） *2 |
| 絶縁抵抗 | 103MΩ以上（DC500Vにて） |
| 耐電圧 | AC650V 1min（リーク電流1mA以下） |
| 使用温度範囲 | -55～+105℃（低温にて氷結しないこと） |
*1. 定格電流はご使用の相手ソケットコネクタにより決まります。たとえばオムロン製 形XG4Mの場合は1Aとなります。
*2. 接触抵抗の上記値はオムロン製 形XG5M-Nとのかん合時の値です。
共通事項
- UL規格認定品を標準品にしている（形XG8Aのみ）。
- ※ 上記以外の型番および寸法につきましてはカタログをご覧ください。
型番リスト
| 型番 |
|---|
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,349円 ( 1,484円 ) | 在庫品1日目当日出荷可能 |
977円 ( 1,075円 ) | 在庫品1日目当日出荷可能 |
2,632円 ( 2,895円 ) | 在庫品1日目当日出荷可能 |
2,541円 ( 2,795円 ) | 在庫品1日目当日出荷可能 |
23円 ( 25円 ) | 在庫品1日目当日出荷可能 |
29円 ( 32円 ) | 在庫品1日目当日出荷可能 |
35円 ( 39円 ) | 在庫品1日目当日出荷可能 |
42円 ( 46円 ) | 在庫品1日目当日出荷可能 |
32円 ( 35円 ) | 在庫品1日目当日出荷可能 |
42円 ( 46円 ) | 在庫品1日目当日出荷可能 |
50円 ( 55円 ) | 在庫品1日目当日出荷可能 |
59円 ( 65円 ) | 在庫品1日目当日出荷可能 |
56円 ( 62円 ) | 在庫品1日目当日出荷可能 |
59円 ( 65円 ) | 在庫品1日目当日出荷可能 |
70円 ( 77円 ) | 在庫品1日目当日出荷可能 |
337円 ( 371円 ) | 在庫品1日目当日出荷可能 |
345円 ( 380円 ) | 在庫品1日目当日出荷可能 |
82円 ( 90円 ) | 在庫品1日目当日出荷可能 |
54円 ( 59円 ) | 在庫品1日目当日出荷可能 |
171円 ( 188円 ) | 在庫品1日目当日出荷可能 |
71円 ( 78円 ) | 在庫品1日目当日出荷可能 |
137円 ( 151円 ) | 在庫品1日目当日出荷可能 |
173円 ( 190円 ) | 在庫品1日目当日出荷可能 |
139円83円 ( 91円 ) | 在庫品1日目当日出荷可能 |
258円 ( 284円 ) | 在庫品1日目当日出荷可能 |
282円 ( 310円 ) | 在庫品1日目当日出荷可能 |
387円 ( 426円 ) | 在庫品1日目当日出荷可能 |
136円 ( 150円 ) | 在庫品1日目当日出荷可能 |
319円 ( 351円 ) | 在庫品1日目当日出荷可能 |
286円 ( 315円 ) | 在庫品1日目当日出荷可能 |
391円 ( 430円 ) | 在庫品1日目当日出荷可能 |
567円 ( 624円 ) | 在庫品1日目当日出荷可能 |
284円 ( 312円 ) | 在庫品1日目当日出荷可能 |
481円 ( 529円 ) | 在庫品1日目当日出荷可能 |
387円 ( 426円 ) | 1日目 |
687円 ( 756円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
広範囲の用途に適合する汎用オリジナルプラグ。
【特長】
・種々なソケットかん合用プラグとして幅広く使用可能
・スルーホールΦ0.8に対応
・2列タイプL形端子プラグはブロック形ベース採用によりはんだ付け時の作業性が向上、さらに簡易ロックレバーを用いて簡易ロックが可能（形XG8V、形XG8Wストレートを除く）
・分極カットが可能（形XG8W L形を除く）
・UL規格（ファイルNo.E103202）認定品を標準品にしています
【用途】
・コネクタ間の中間プラグとして最適
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 【RoHS非対応品に限り、在庫売り切り、大幅値下げ】※旧RoHS対応品
国内使用のお客様へ同スペックのRoHS非対応品がお買い得！
対象商品はこちら
*左下の絞り込み条件にて、 特価品「対象品」 で対象商品を絞り込むことが出来ます。
*値下げ対象品はRoHS非対応品（旧RoHSの6物質対応品）となります。
*型式末尾が「-R6」の商品のみ対象となります。
*在庫限りの販売となります。 - 【一部商品取扱終了情報】在庫無くなり次第、一部商品はミスミで受注受付を終了します。推奨代替品はございません。

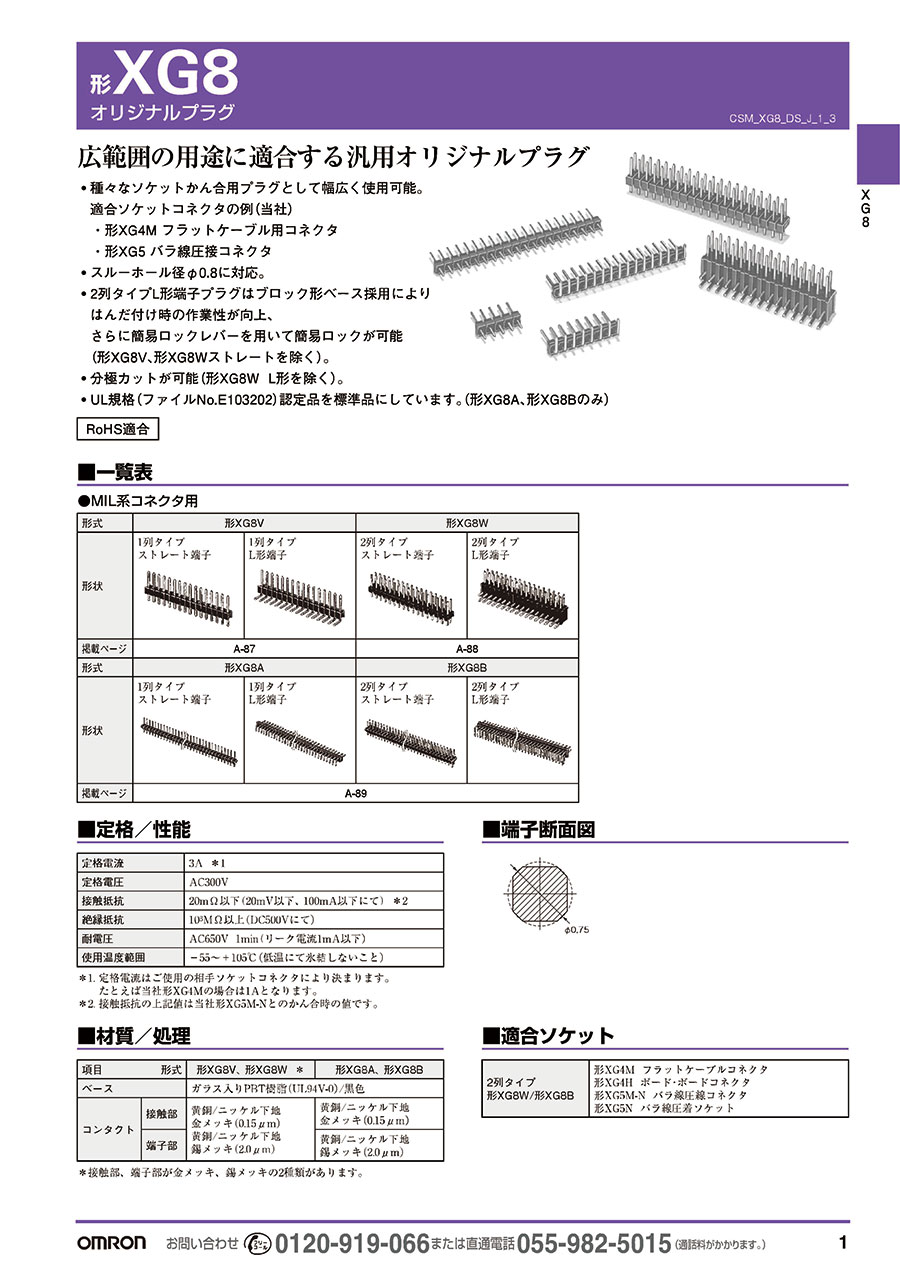

カタログ
