USBコネクタ XM7
商品情報
USBコネクタ XM7の仕様
XM7D-0512の外観
XM7D-0512の外形寸法図 単位：mm
XM7D-0512のプリント基板加工寸法図 単位：mm
XM7D-0514の外観
XM7D-0514の外形寸法図 単位：mm
XM7D-0514のプリント基板加工寸法図 単位：mm
XM7A-0441の外観
XM7A-0441の外形寸法図 単位：mm
XM7A-0441のプリント基板加工寸法図 単位：mm
XM7Dの定格／性能
| 定格電流 | 1A |
|---|---|
| 定格電圧 | AC30V |
| 接触抵抗 | 50mΩ以下（20mV以下、100mA以下にて） |
| 絶縁抵抗 | 100MΩ以上 |
| 耐電圧 | AC100V 1min.（リーク電流 0.5mA以下） |
| 挿抜耐久 | 5,000回 |
| 使用温度範囲 | 0～+50℃（結露・氷結のないこと） |
XM7A/Bの定格／性能
| 定格電流 | 1A |
|---|---|
| 定格電圧 | AC30V |
| 接触抵抗 | 30mΩ以下（20mV以下、100mA以下にて） |
| 絶縁抵抗 | 1,000MΩ以上（DC500Vにて） |
| 耐電圧 | AC750V 1min.（リーク電流0.5mA以下） |
| 挿抜耐久 | 1,500回 |
| 使用温度範囲 | -40～+60℃（結露・氷結のないこと） |
- ※ 上記以外の仕様につきましては、カタログをご参照ください。
詳細情報
基本情報
USB規格に準拠した小型のインターフェースコネクタ。
【特長】
・USB2.0規格に準拠
mini-USBコネクタ
・挿抜回数5,000回
・L形端子、SMT端子をラインアップ
USBコネクタ
・挿抜回数1,500回まで対応
・ソケットAタイプはパソコン本体、USBハブなどに実装、ソケットBタイプはプリンタ、スキャナ、マウスなどパソコン周辺機器に実装
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

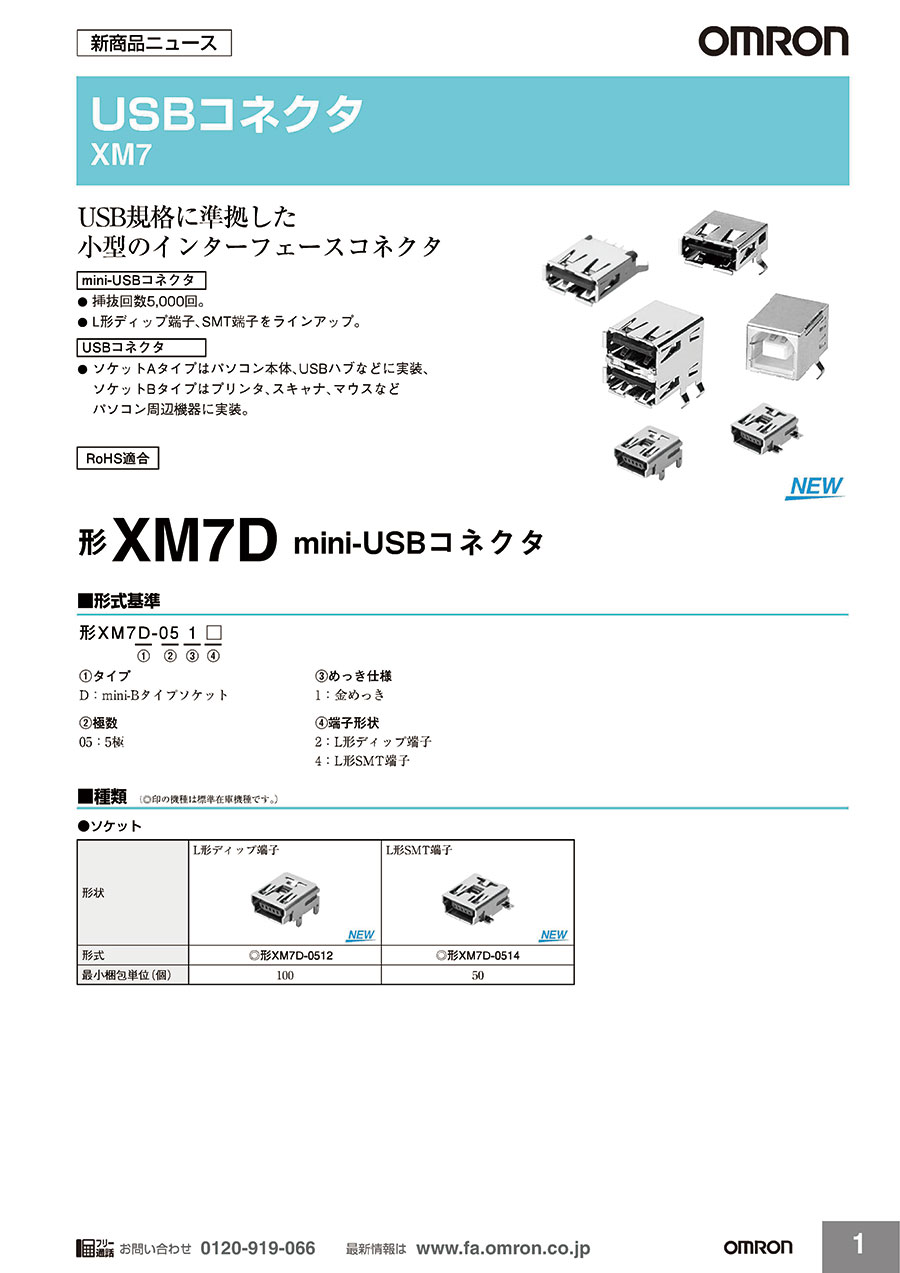

カタログ
