ICソケット（シュリンクタイプ） XR3G
ご注意
- 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。
商品情報
ICソケット（シュリンクタイプ） XR3Gの詳細
ICソケット（シュリンクタイプ） XR3G 商品イメージ
ICソケット（シュリンクタイプ） XR3Gの仕様
| 極数 | 形式 （金めっき0.25μm） | 形式 （金めっき0.75μm） |
|---|---|---|
| 28 | 形XR3G-2811 | - |
| 42 | 形XR3G-4211 | - |
| 64 | 形XR3G-6411 | 形XR3G-6401 |
| 定格電流 | 1A |
|---|---|
| 定格電圧 | AC150V |
| 接触抵抗 | 20mΩ以下（20mV以下、100mA以下にて） |
| 絶縁抵抗 | 103MΩ以上（DC500Vにて） |
| 耐電圧 | AC500V 1min（リーク電流1mA以下） |
| 単体挿入力 | 3.92N以下（φ0.432（直径0.432mm）テストゲージにて） |
| 単体抜去力 | 0.64N以上（φ0.432（直径0.432mm）テストゲージにて） |
| 挿抜耐久 | 100回（金めっき0.75μm） 50回（金めっき0.25μm） |
| 使用周囲温度 | -55～+125℃（結露・氷結のないこと） |
ICソケット（シュリンクタイプ） XR3Gの寸法
（単位：mm）
形XR3G-64□1 （ディップ端子） 寸法図
（単位：mm）
形XR3G-28□1、形XR3G-42□1（ディップ端子） 寸法図
（単位：mm）
プリント基本加工寸法図
詳細情報
基本情報
シュリンクICに適合するICソケット（シュリンクタイプ）。
【特長】
・1.778mmコンタクトピッチのシュリンクIC専用のICソケット。
・コンタクトは丸ピンタイプ、4点接触のため保持性がよく、耐振動・耐衝撃特性に優れています。
・耐フラックス上りに優れています。
【用途】
・通信機器、OA機器、試験計測機器、防災防犯機器、セキュリティ装置などのプリント基板に実装。
・幅広いアプリケーションで活躍している製品。
ご注意
- 【販売終了情報】在庫無くなり次第、受注受付終了となります。推奨代替品はございません。
- 材料や部材入手難などの影響により納期が不安定になっています。
販売中の商品においても、在庫の入荷状況に応じ、今後、一時的に販売を停止する可能性があります。
注文停止中の商品は、再入荷時期の目途が立っておりません。

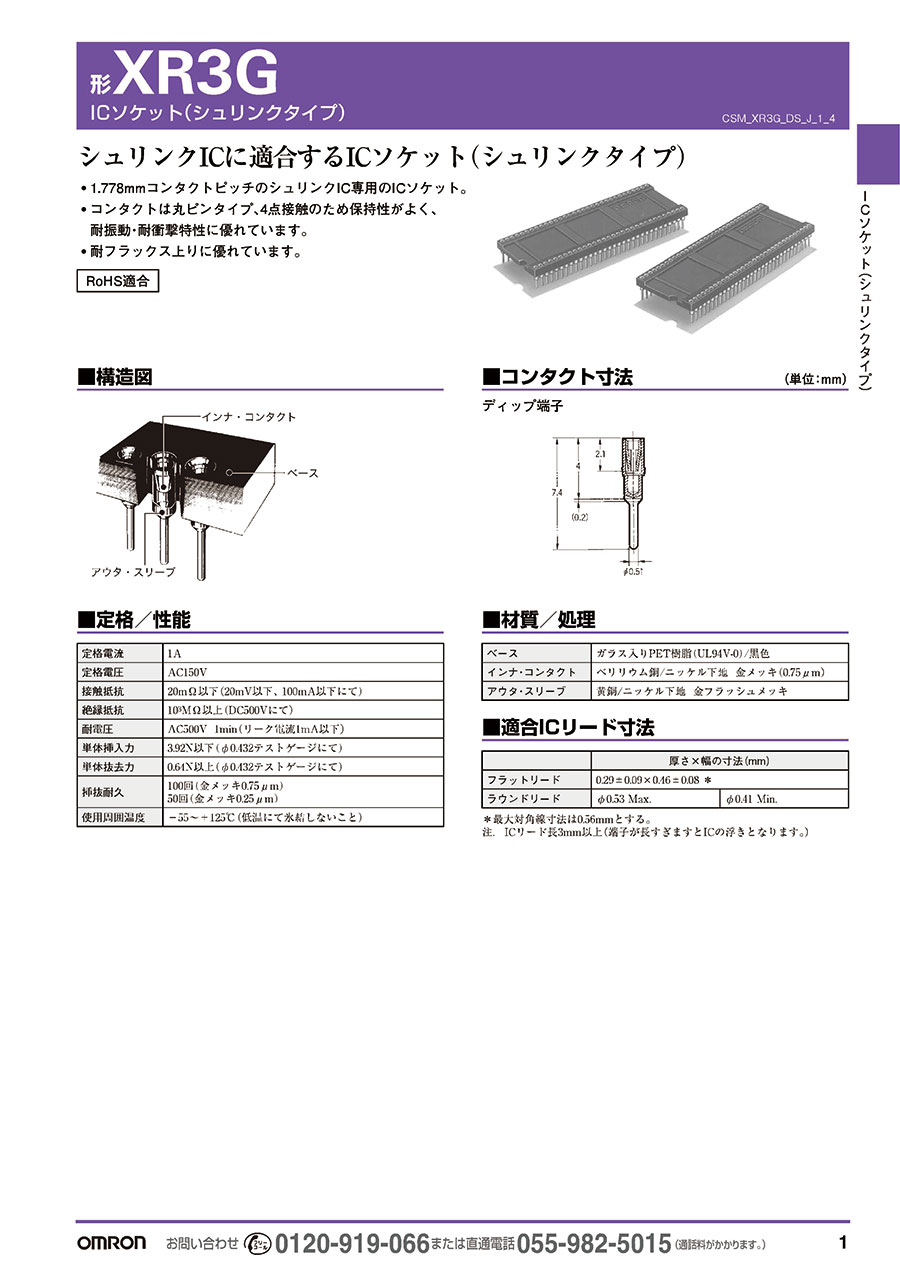

カタログ
